麦克纳姆轮全向移动作业机械臂

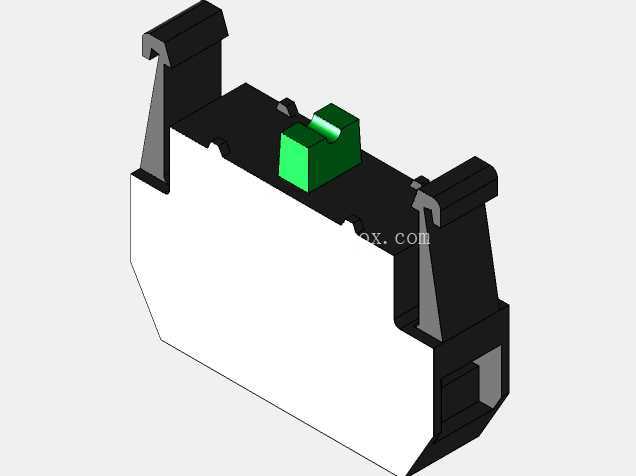

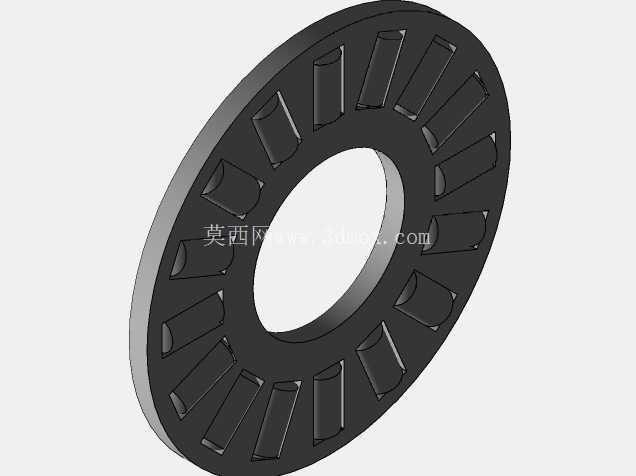

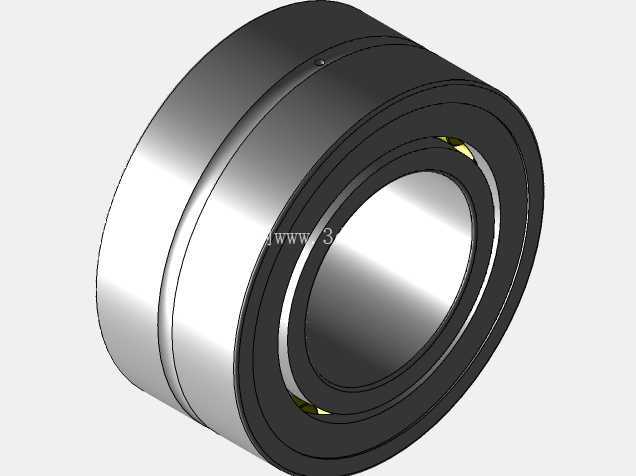

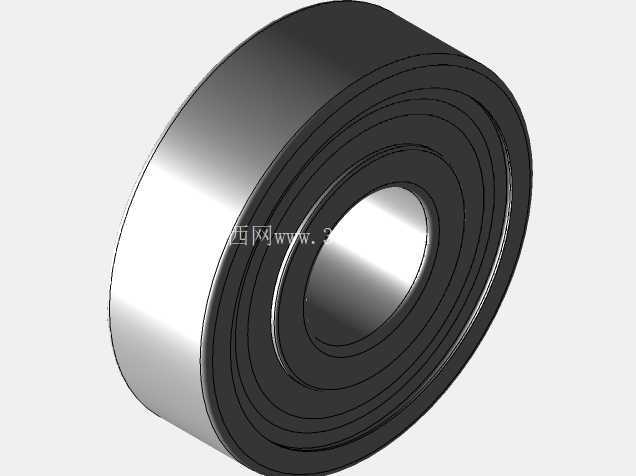

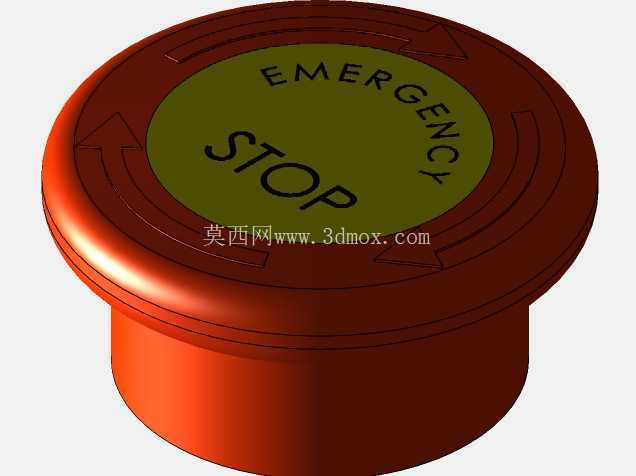

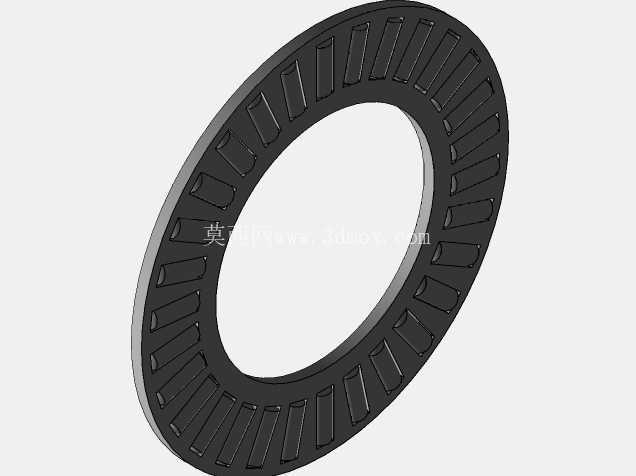

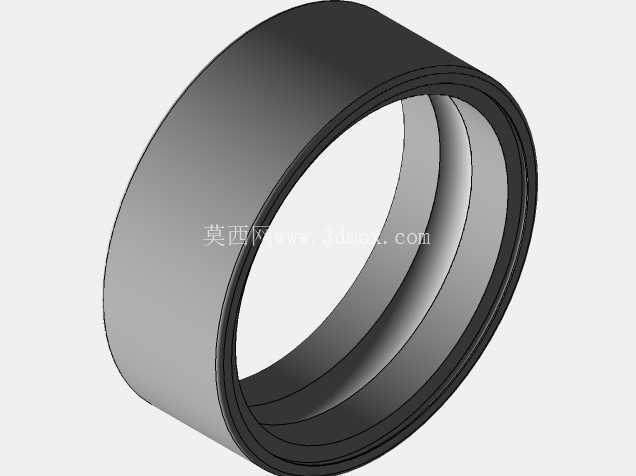

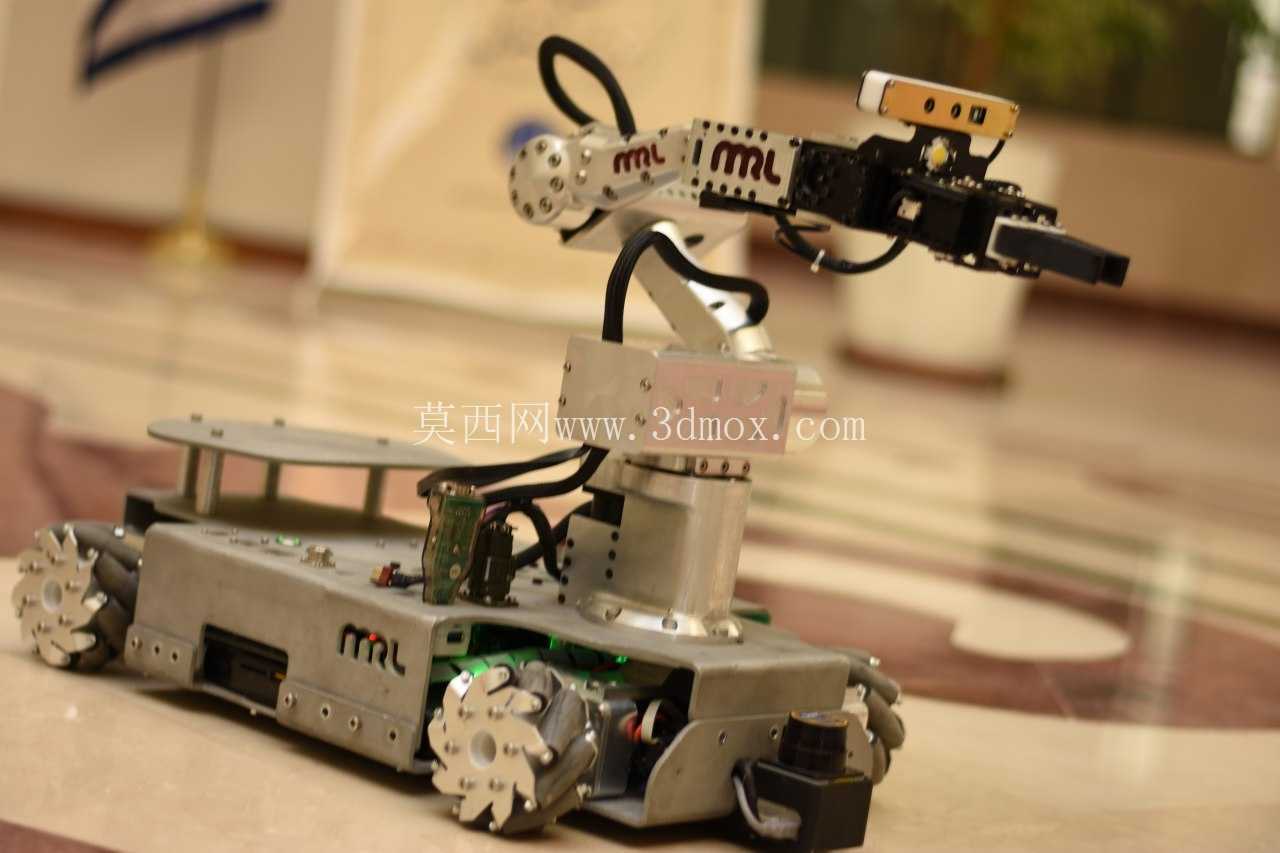

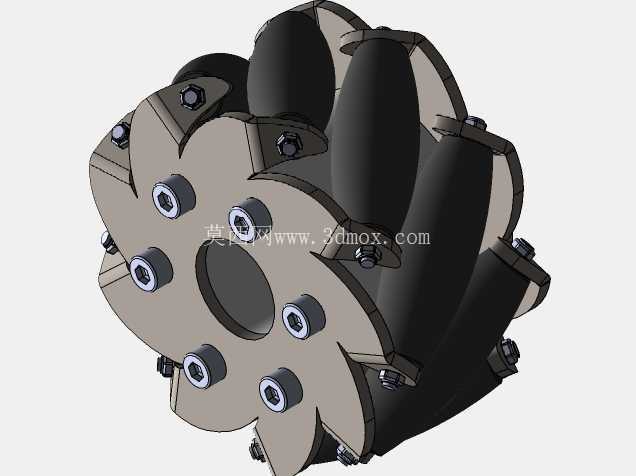

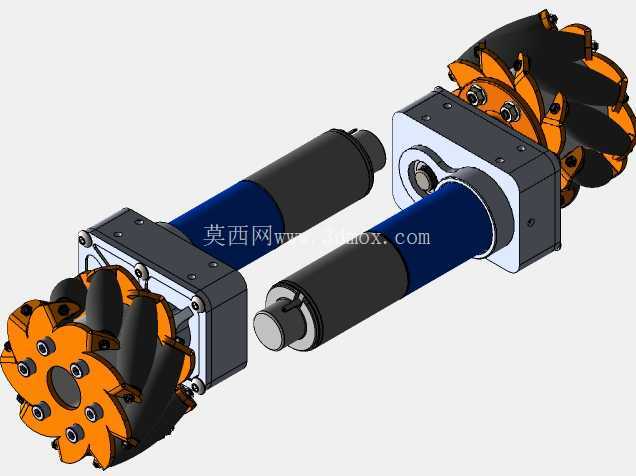

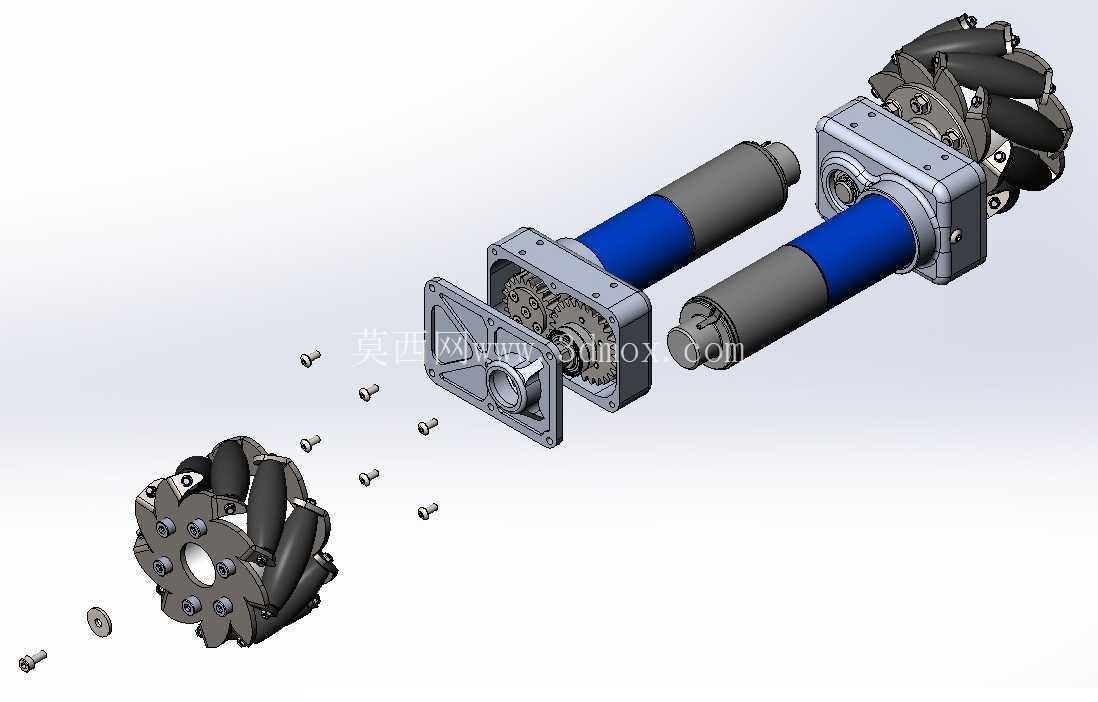

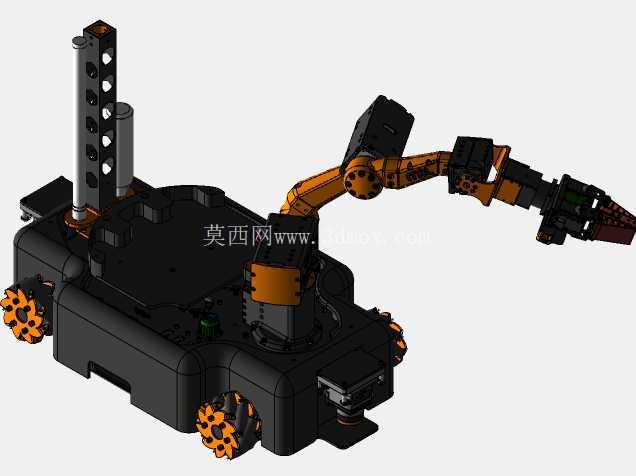

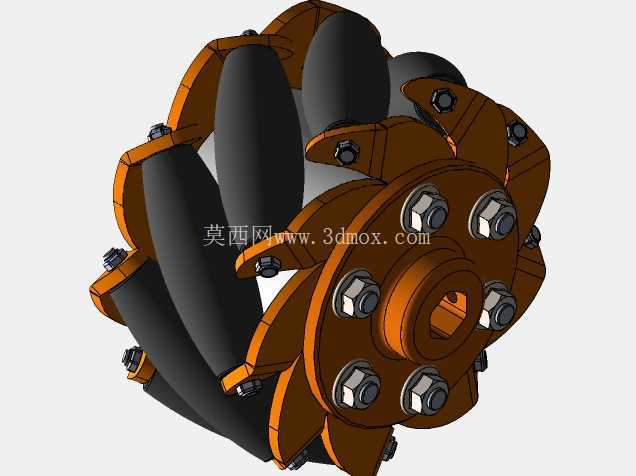

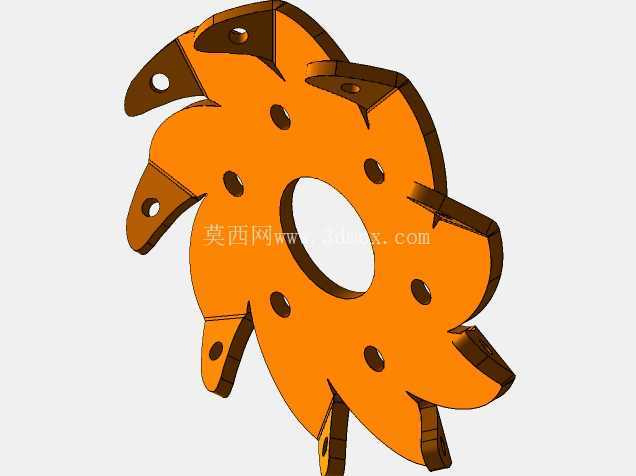

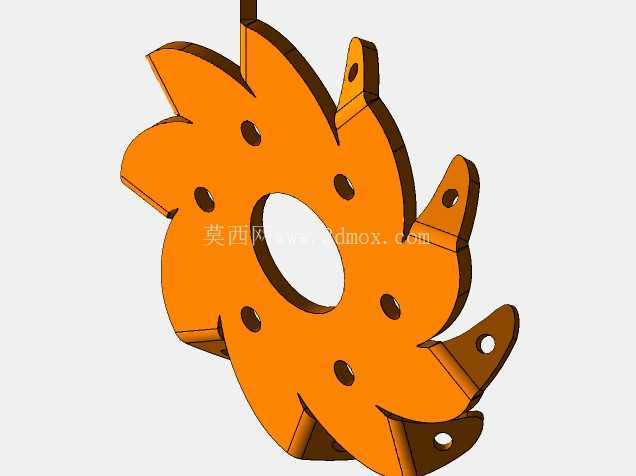

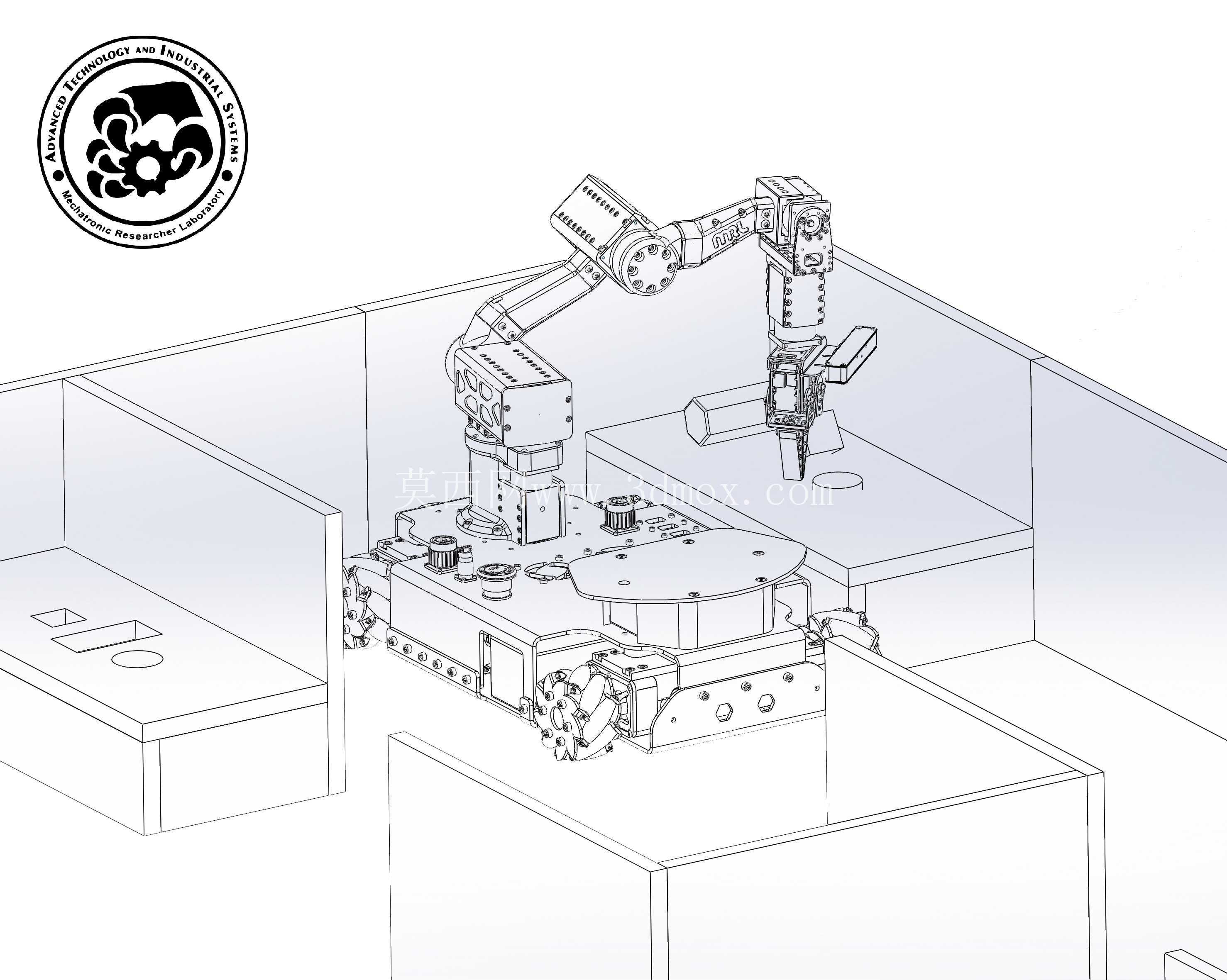

　　这套移动作业平台的核心矛盾，在于狭小封闭工位内既要完成大范围内的位置转移，又要在抵达作业点后保持机械臂操作所需的姿态精度，常规差速底盘在这类直角围挡、通道宽度受限的场景里，转向半径会直接吃掉大量可用作业空间，甚至无法在工位内部完成调头。底盘选用麦克纳姆轮组的出发点正在于此：四个辊轮夹角按标准45度交错布置，通过各轮转速与转向的独立组合，平台可以实现原地零半径回转、横向平移、斜向进给以及任意方向的连续微动，不需要预留传统转向的扫掠空间，在围挡边界仅留出单侧维护间隙的工位里也能完成对位。

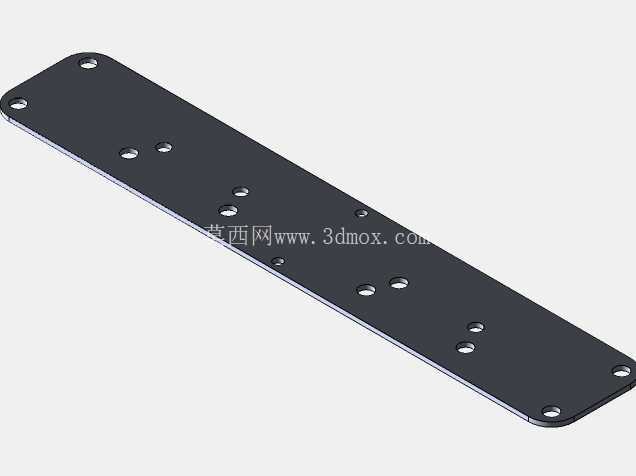

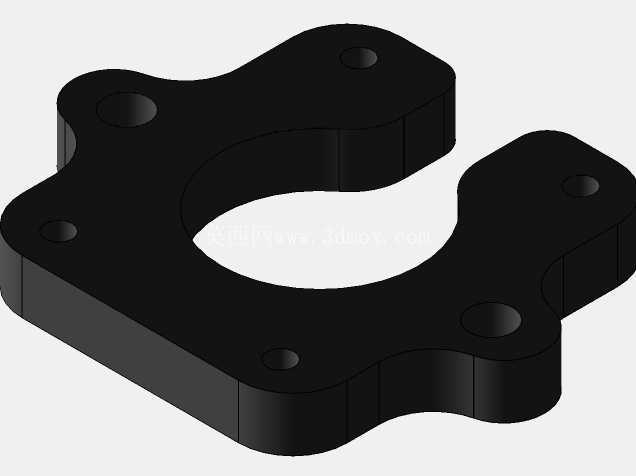

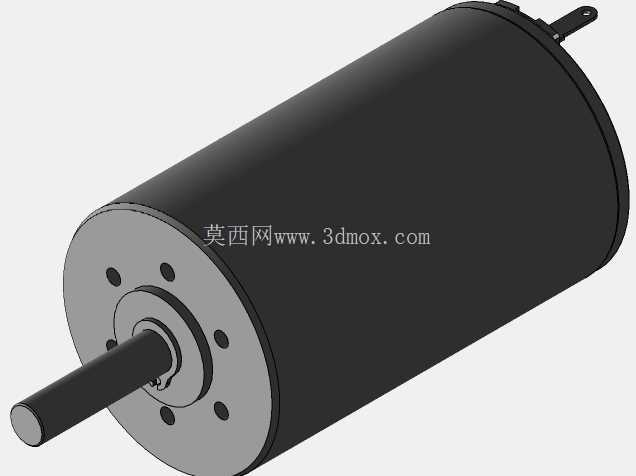

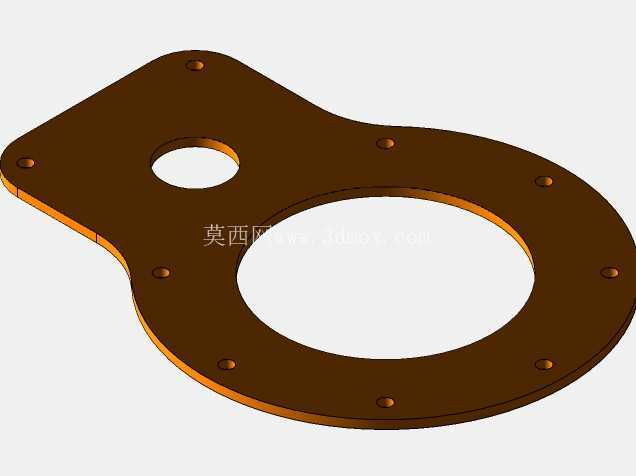

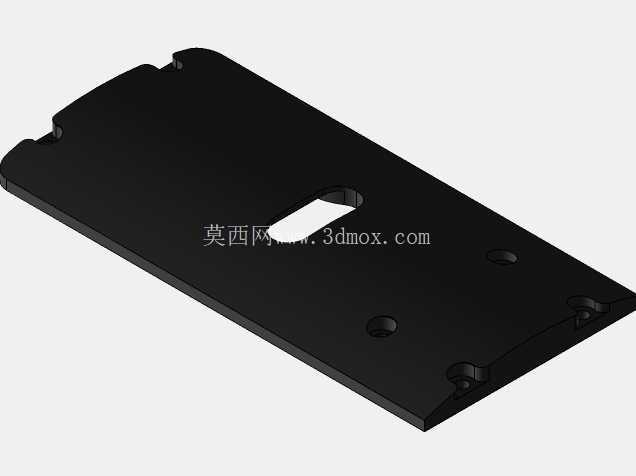

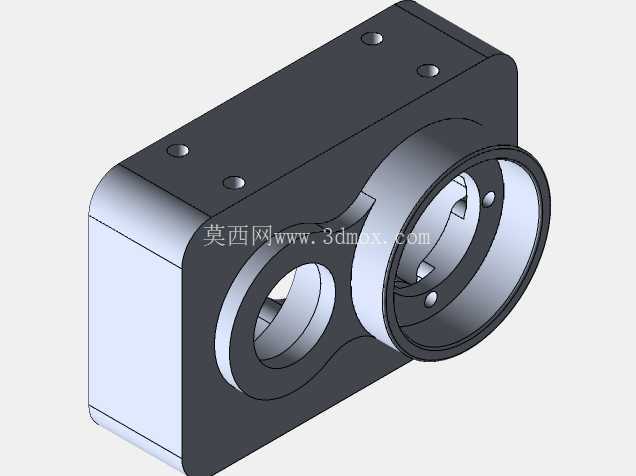

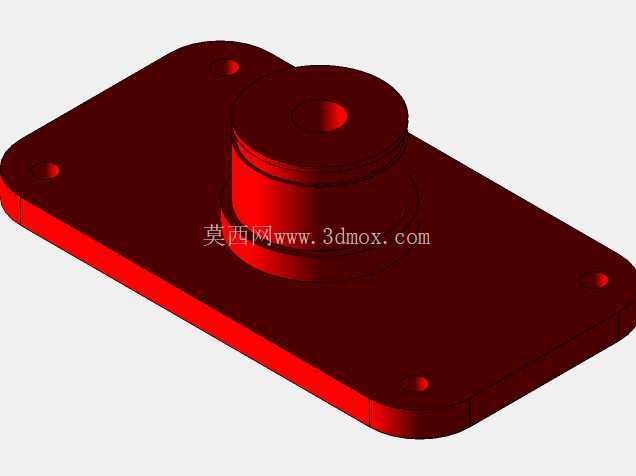

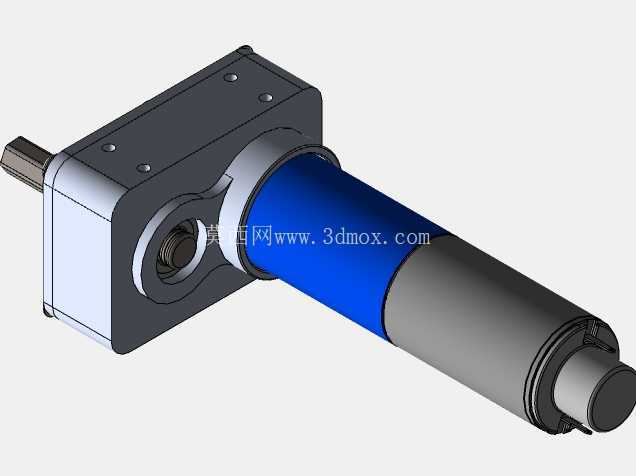

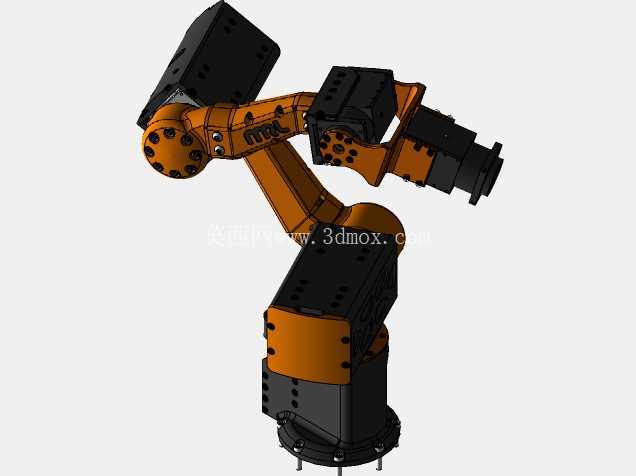

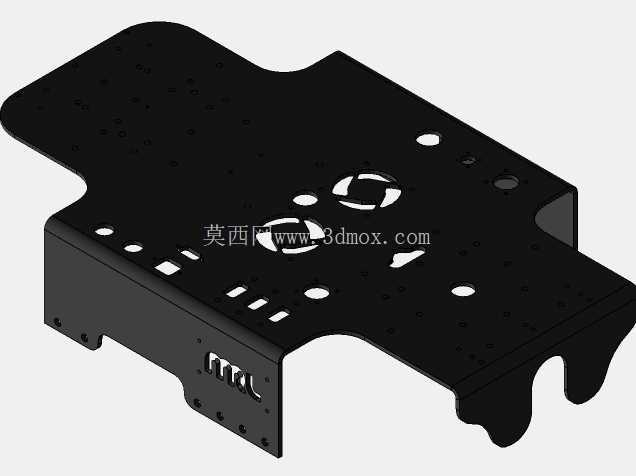

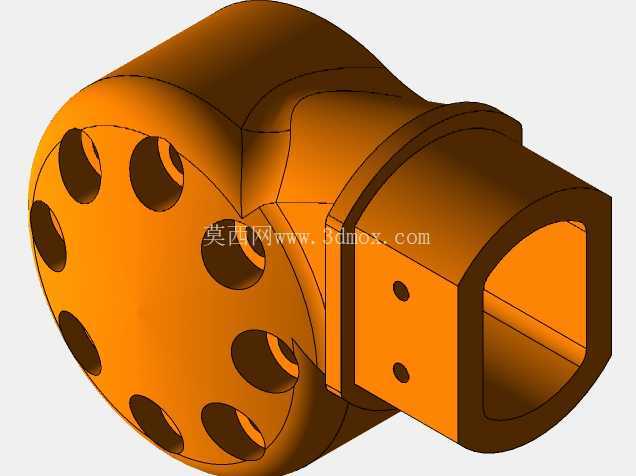

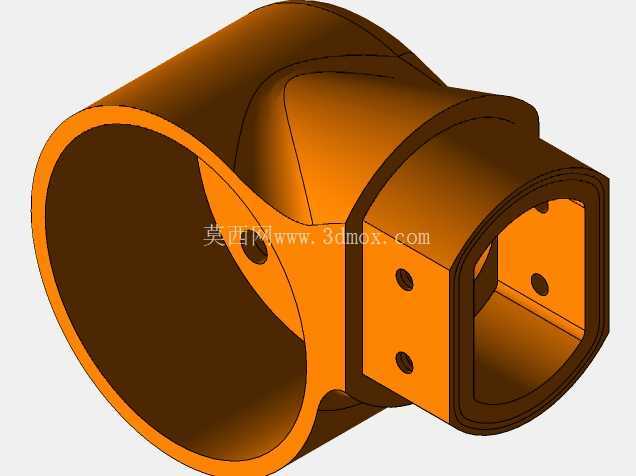

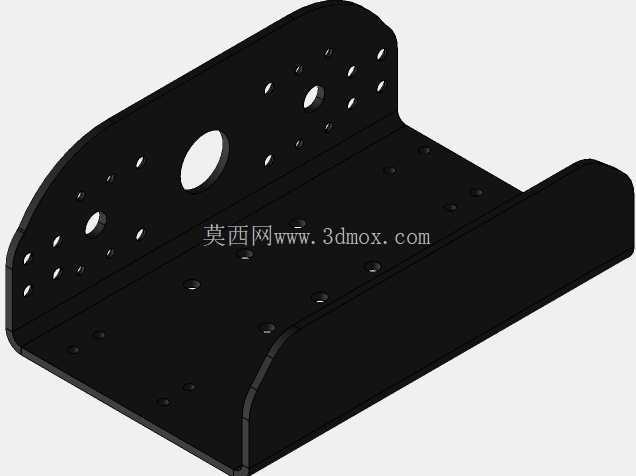

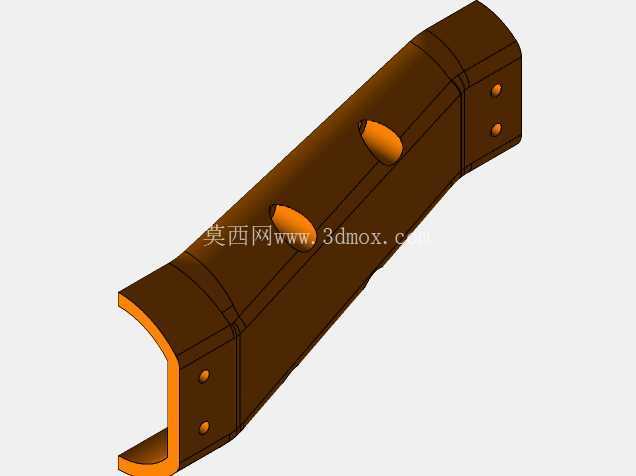

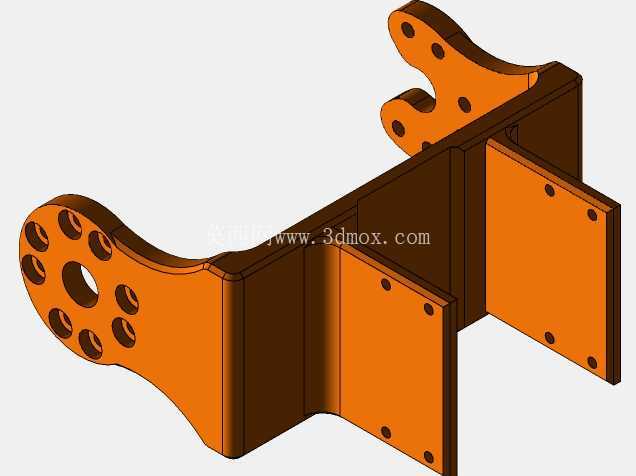

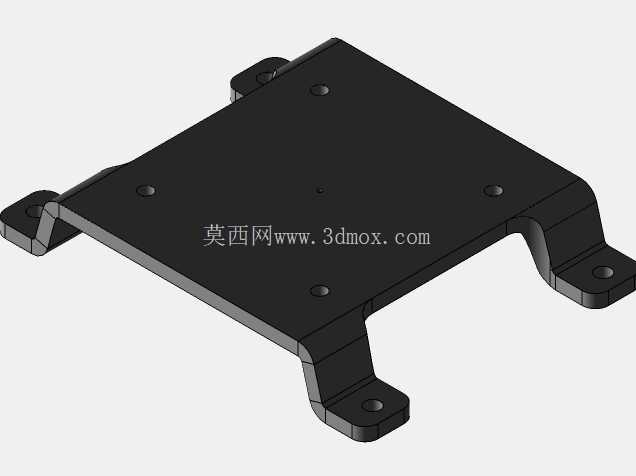

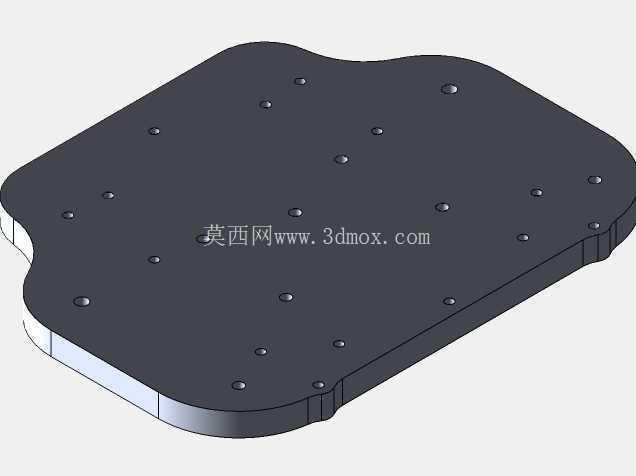

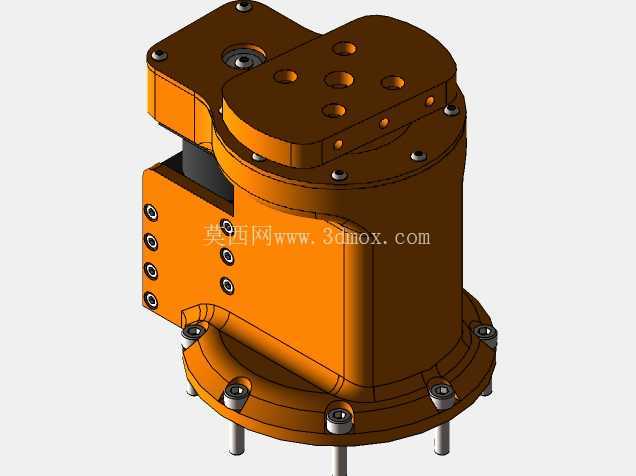

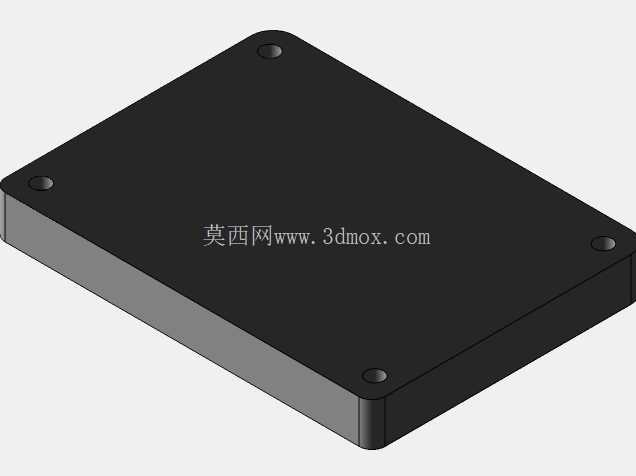

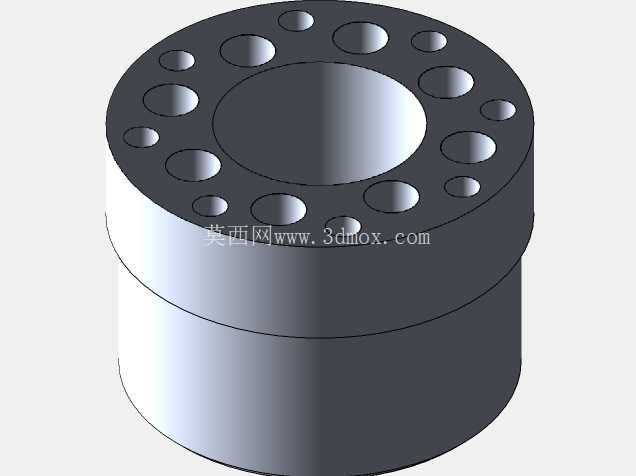

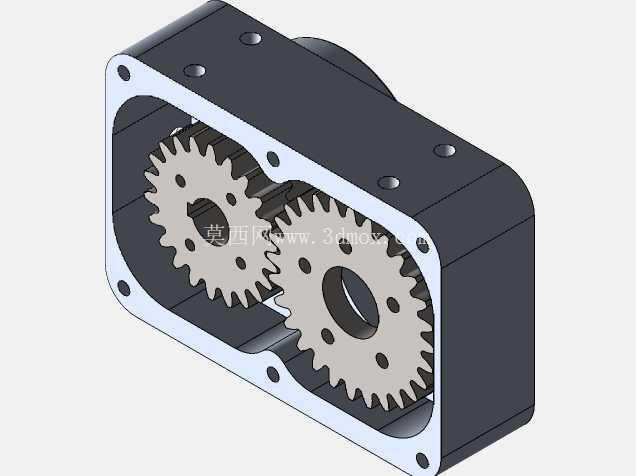

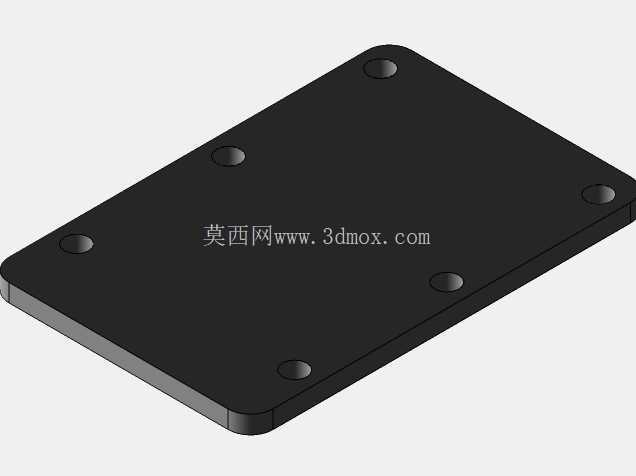

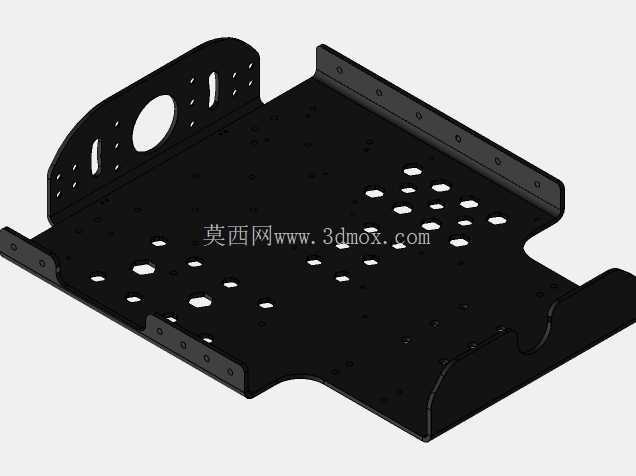

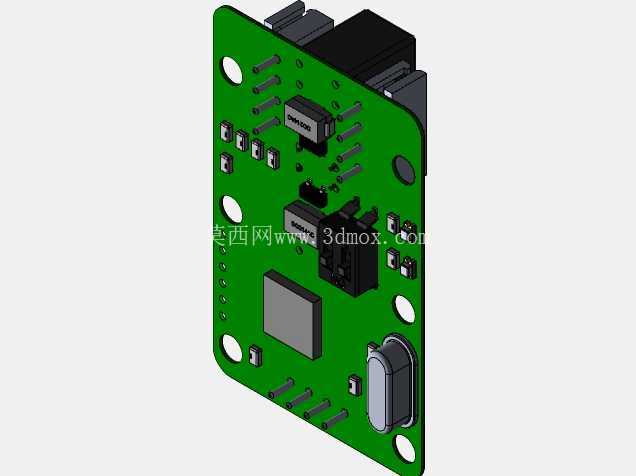

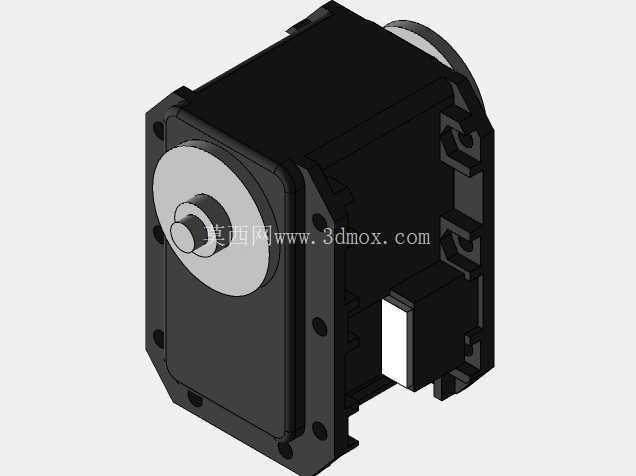

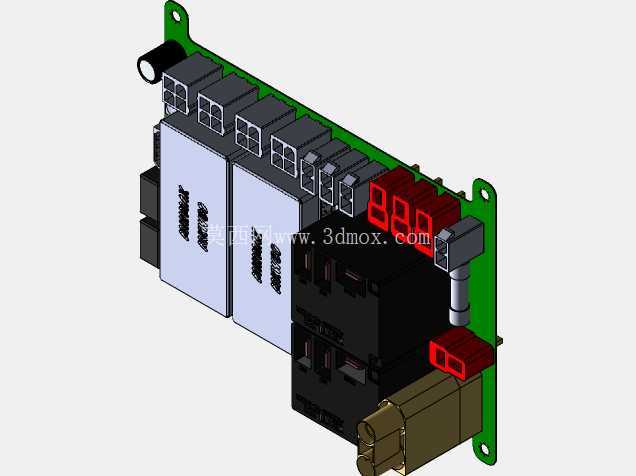

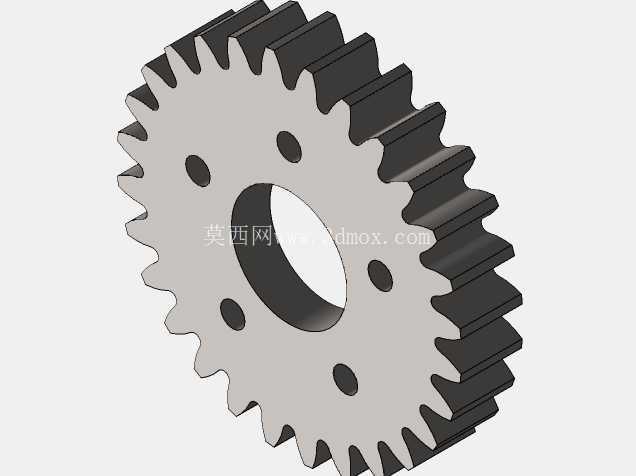

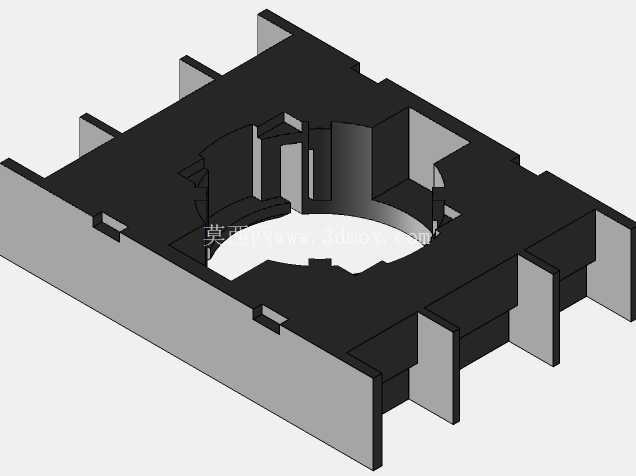

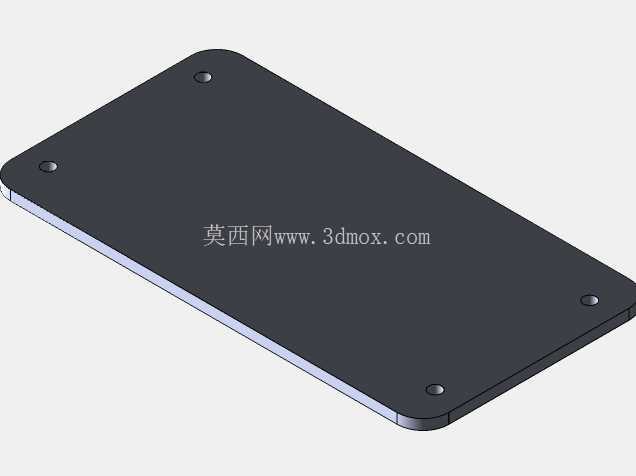

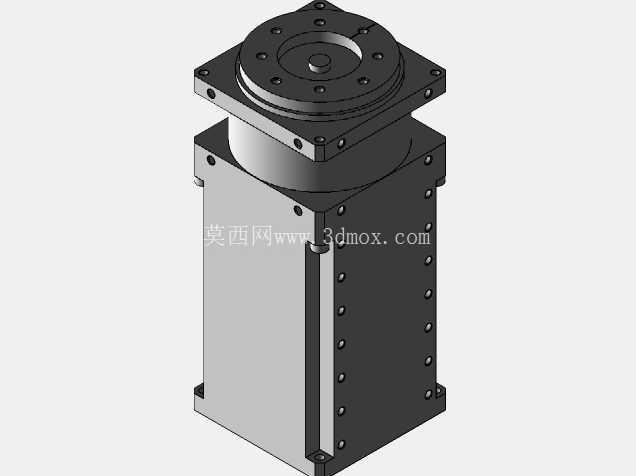

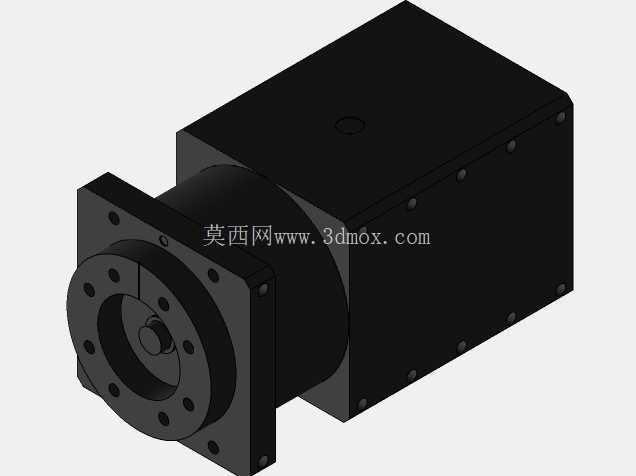

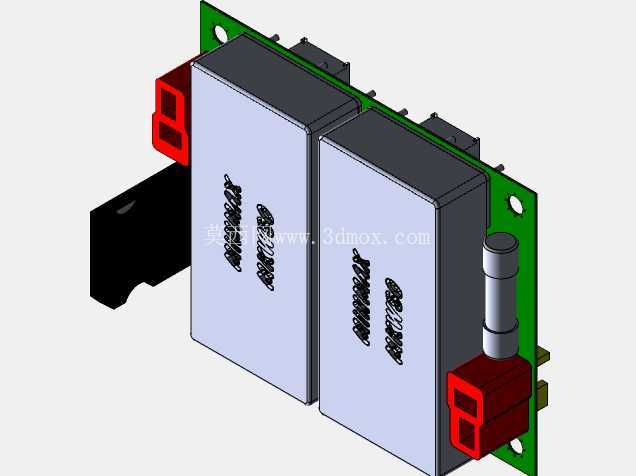

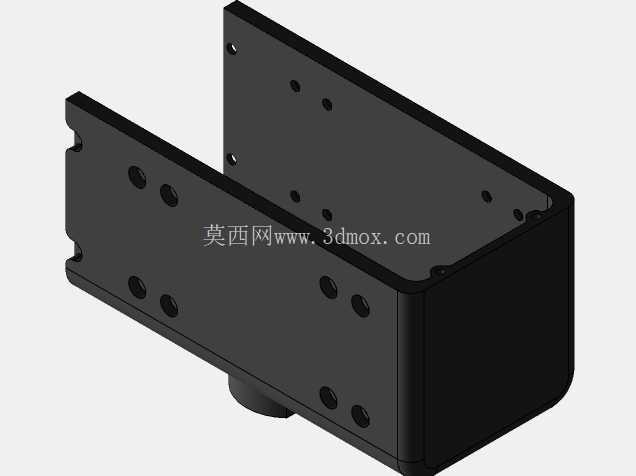

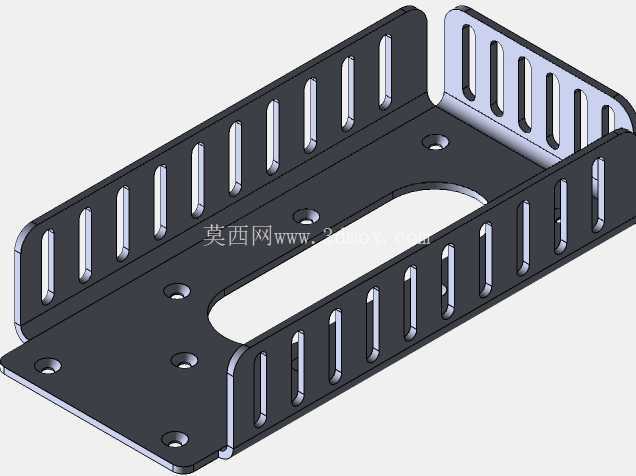

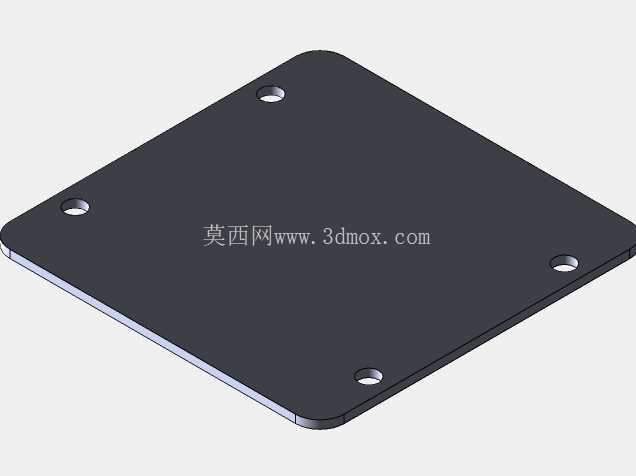

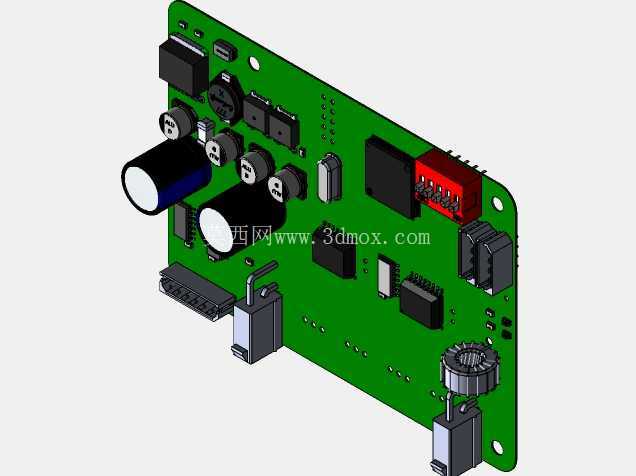

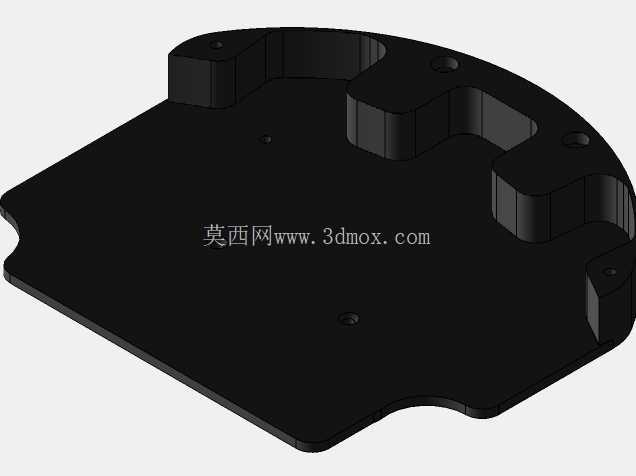

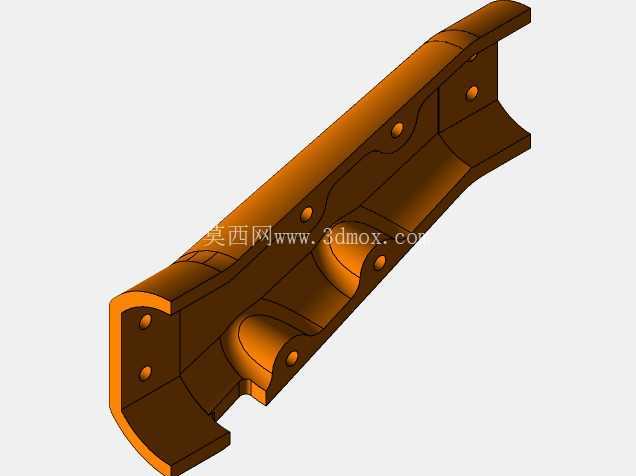

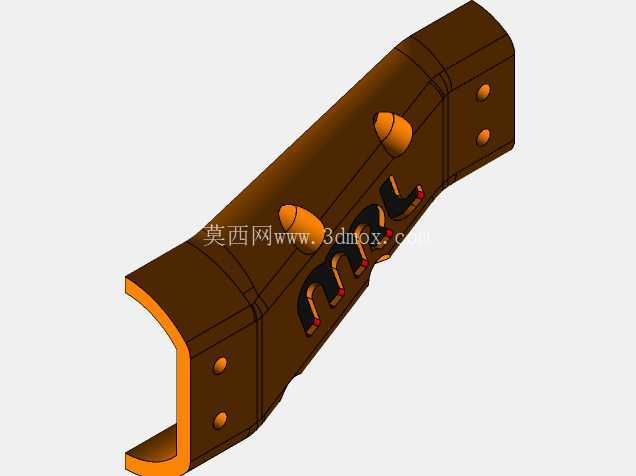

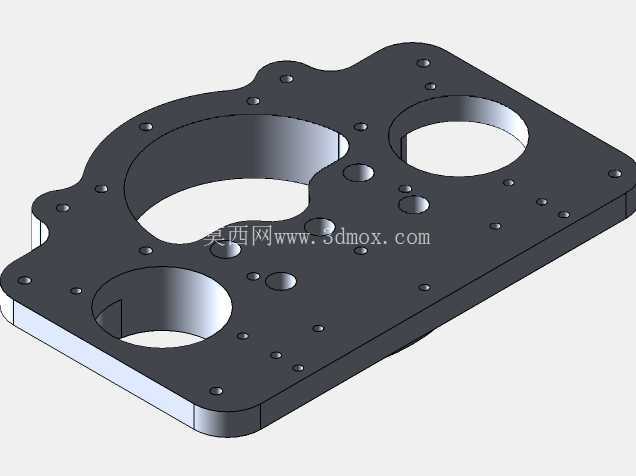

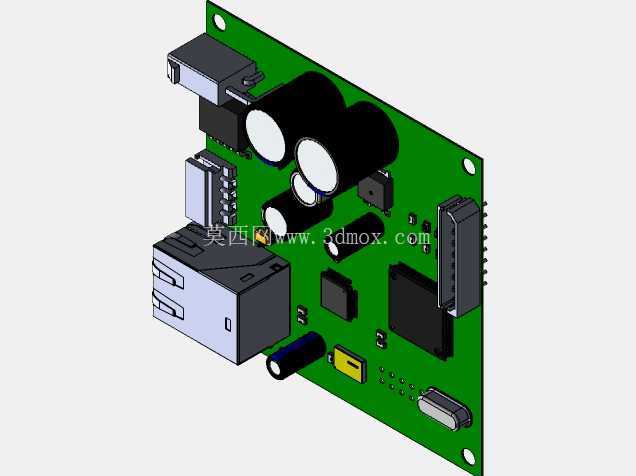

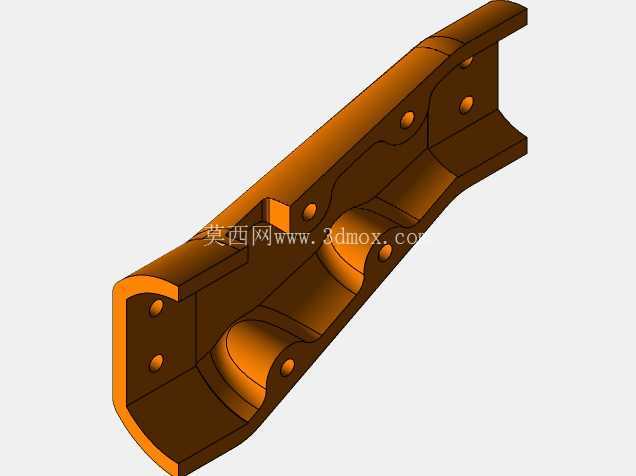

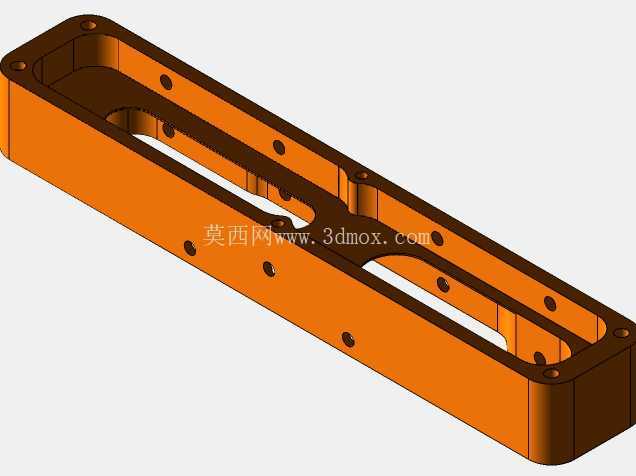

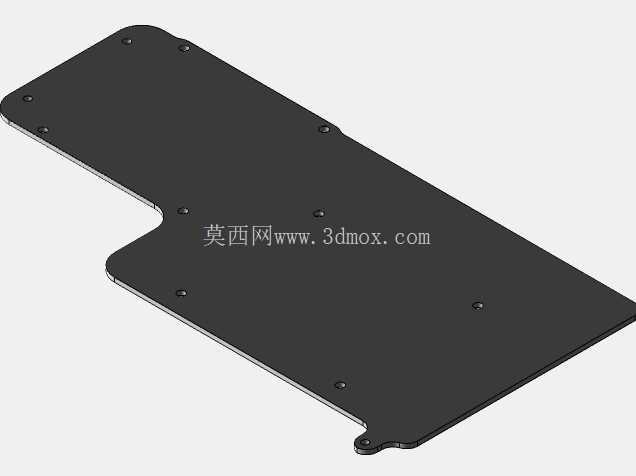

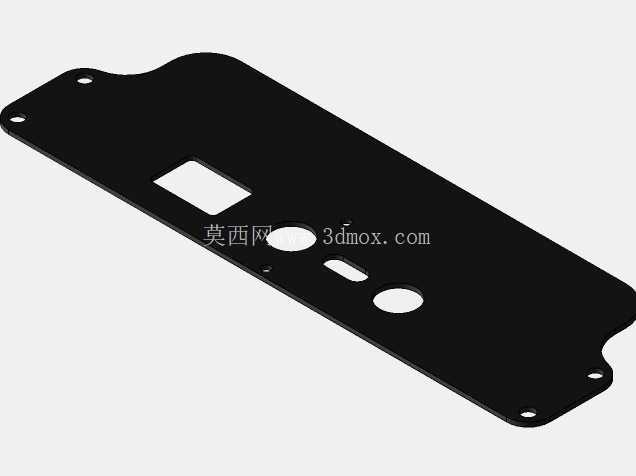

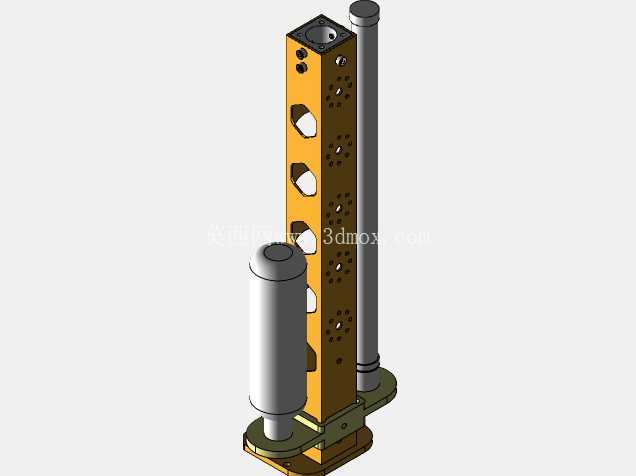

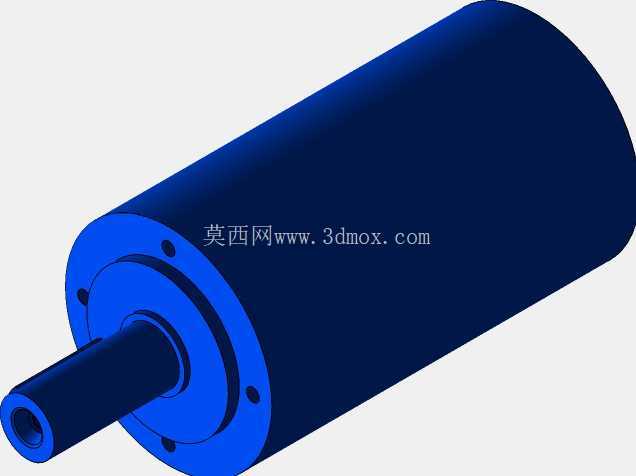

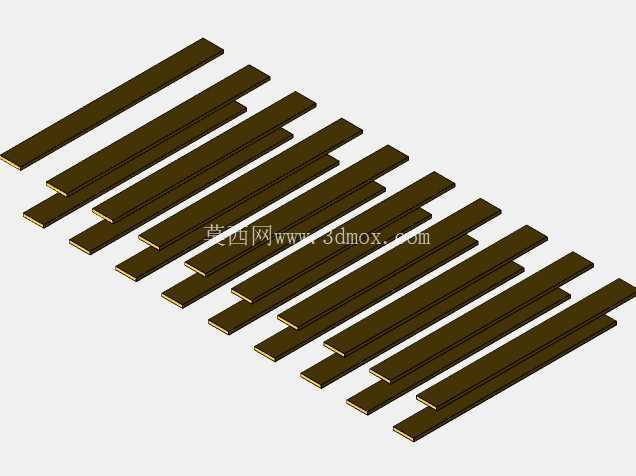

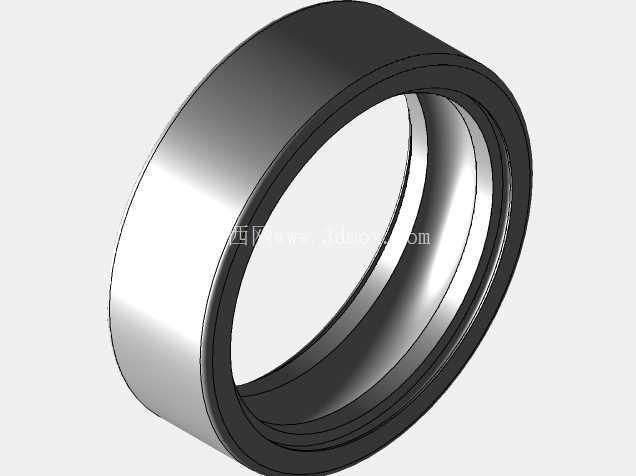

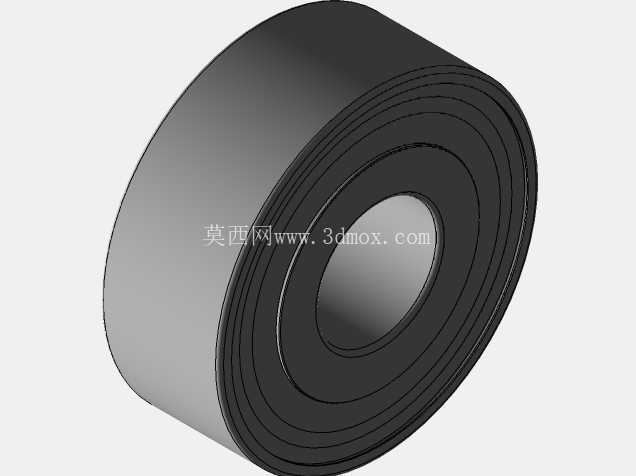

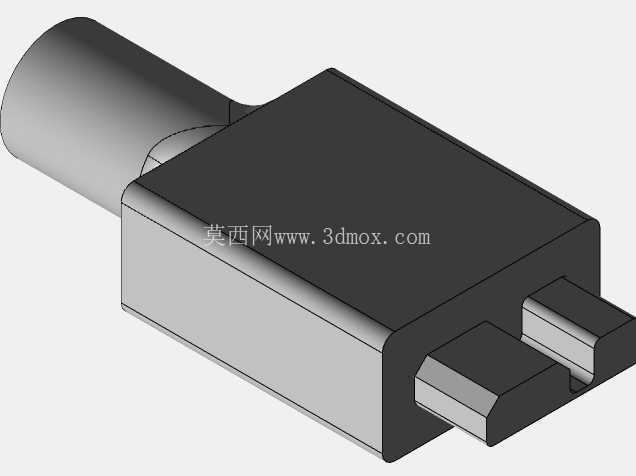

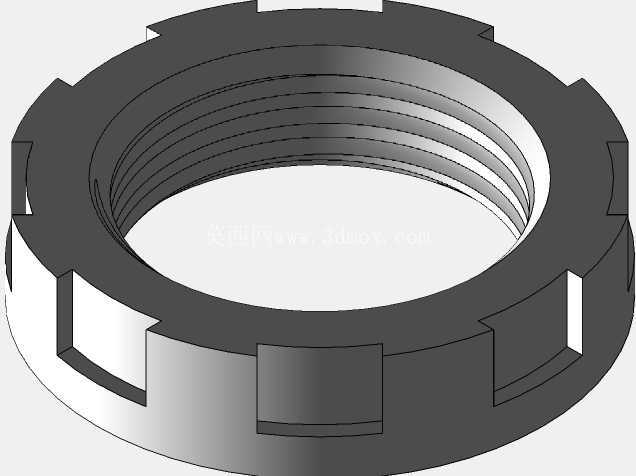

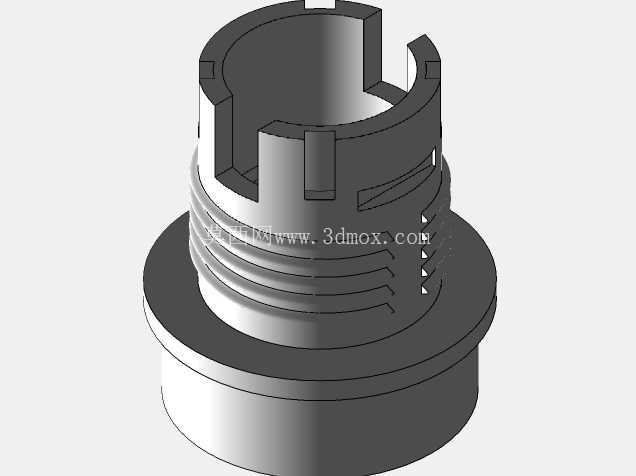

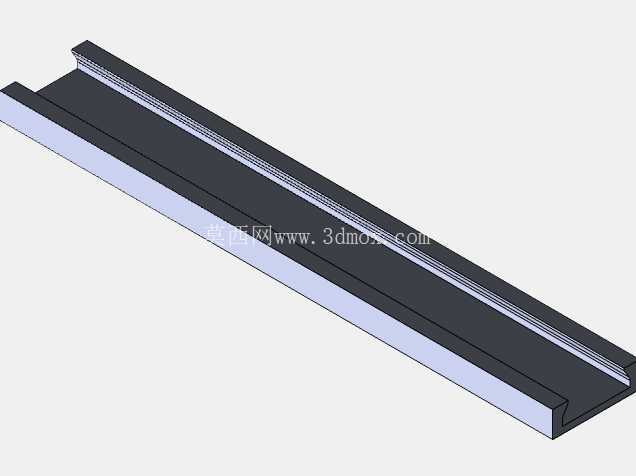

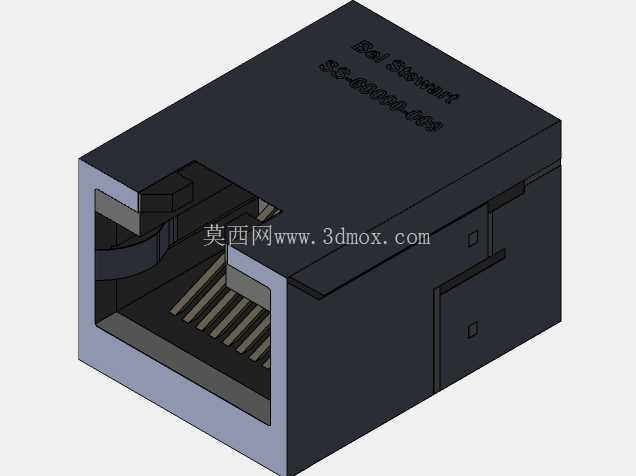

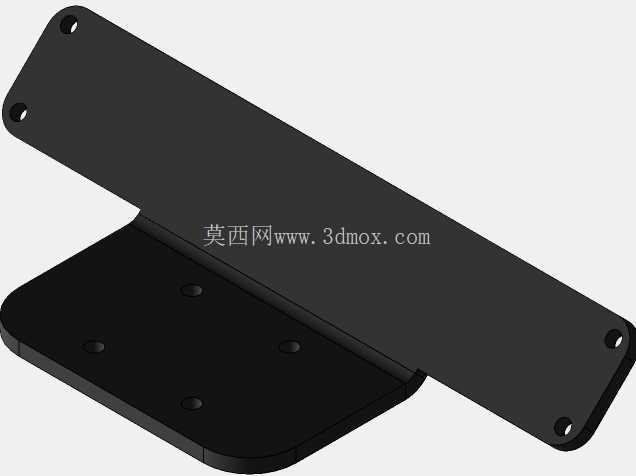

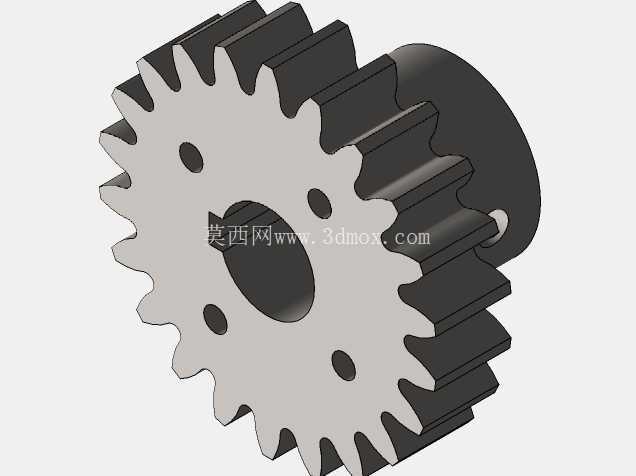

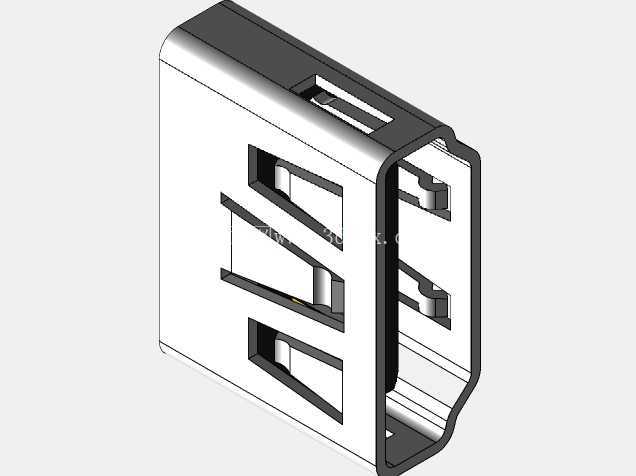

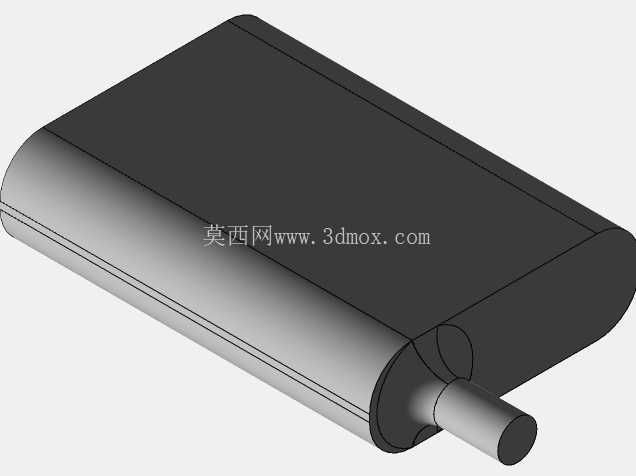

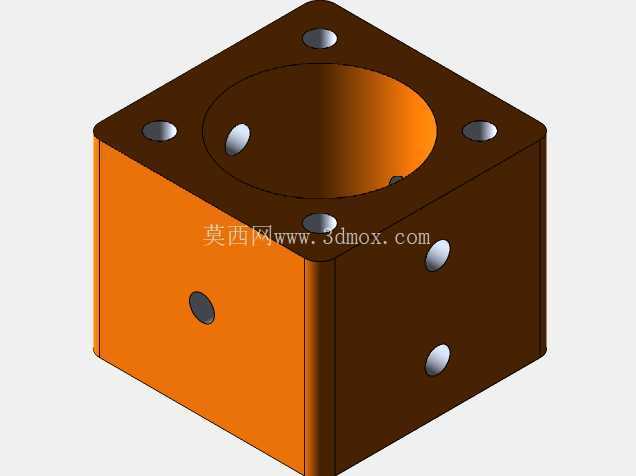

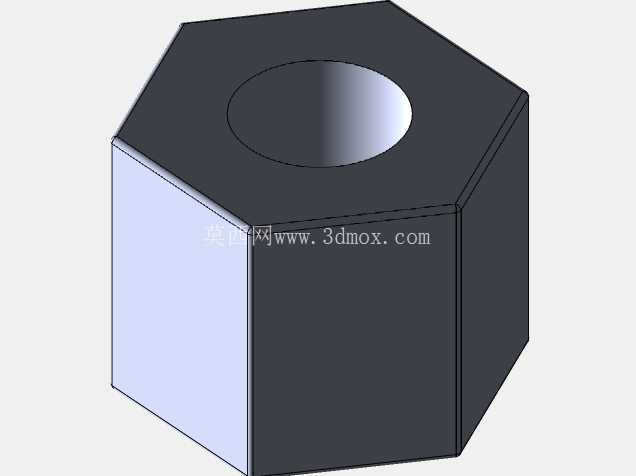

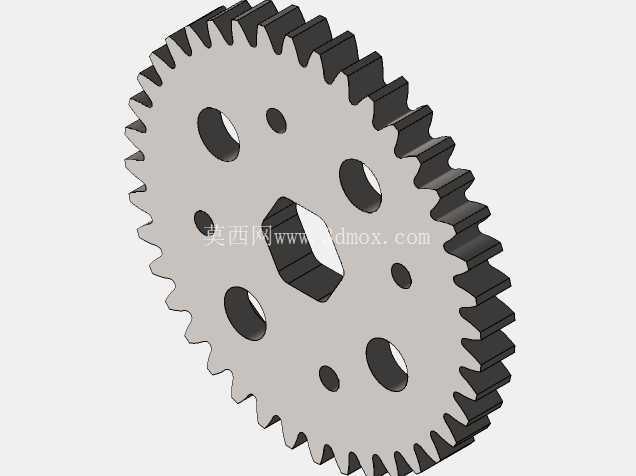

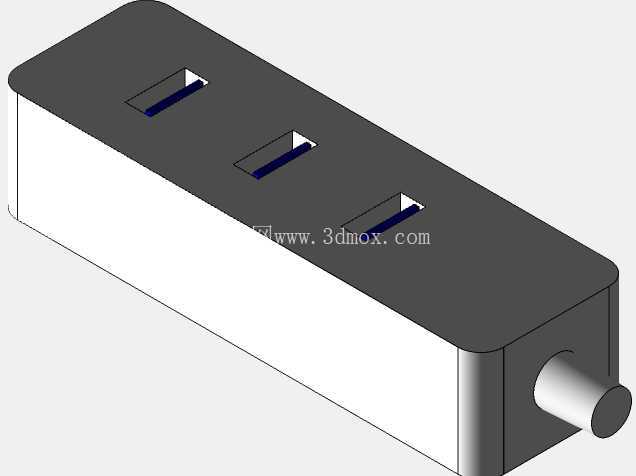

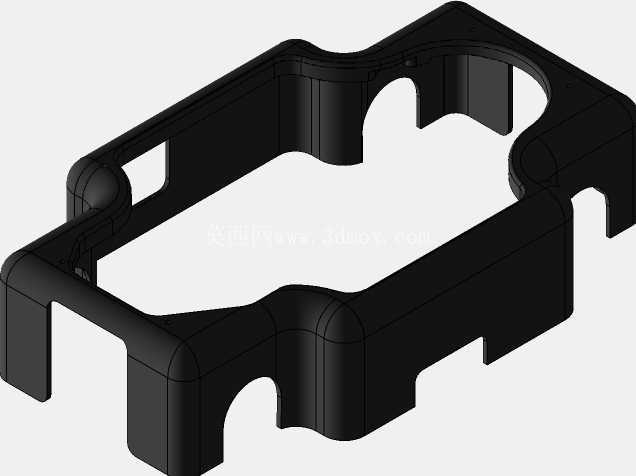

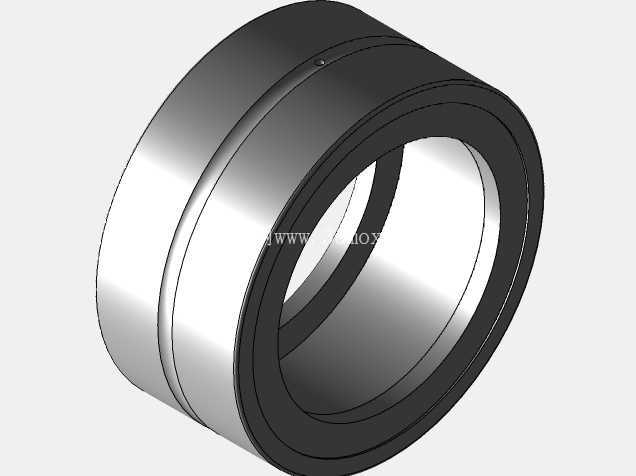

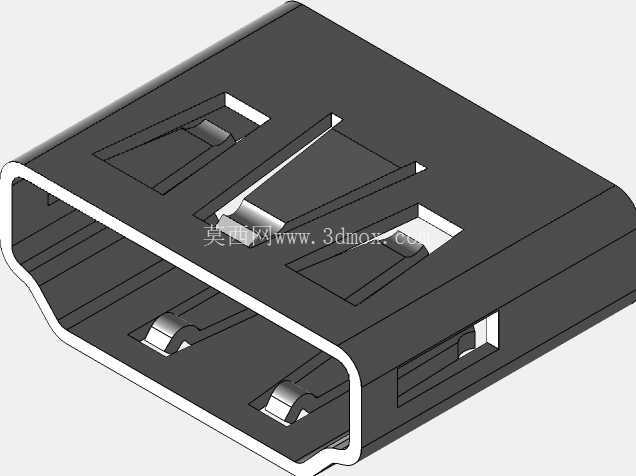

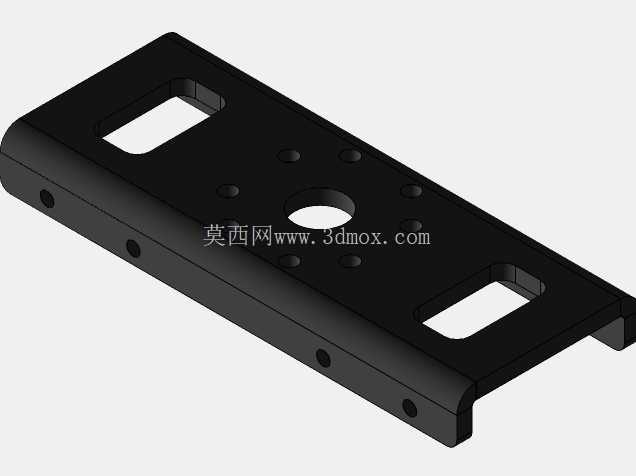

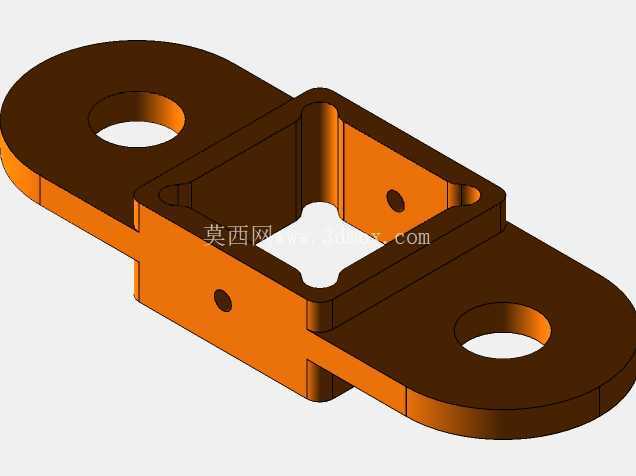

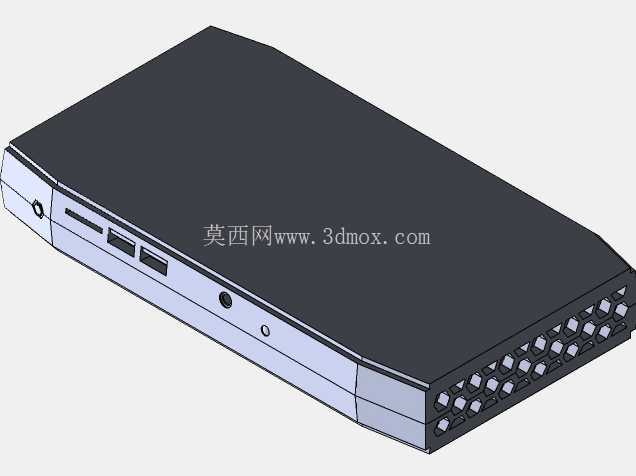

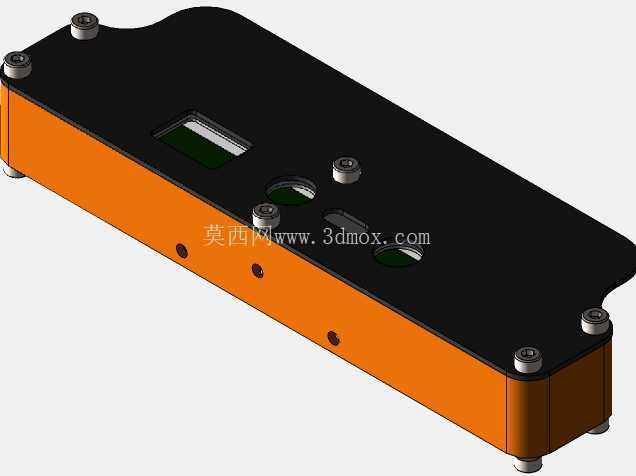

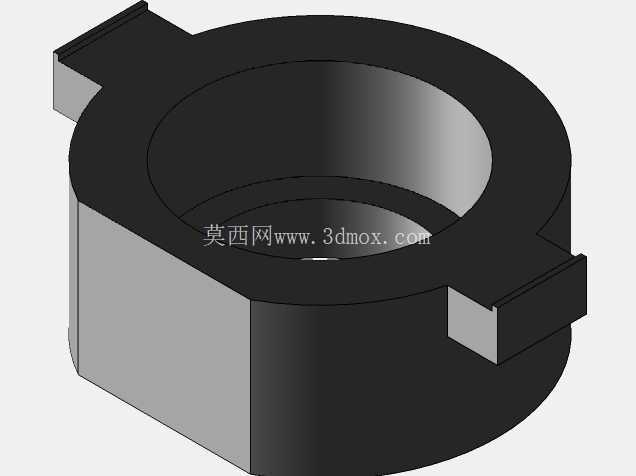

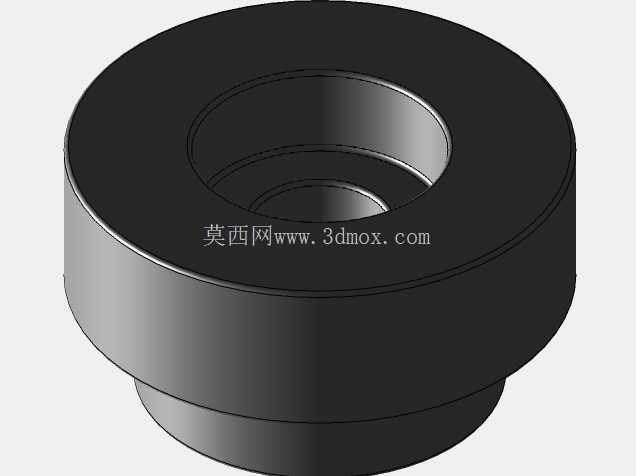

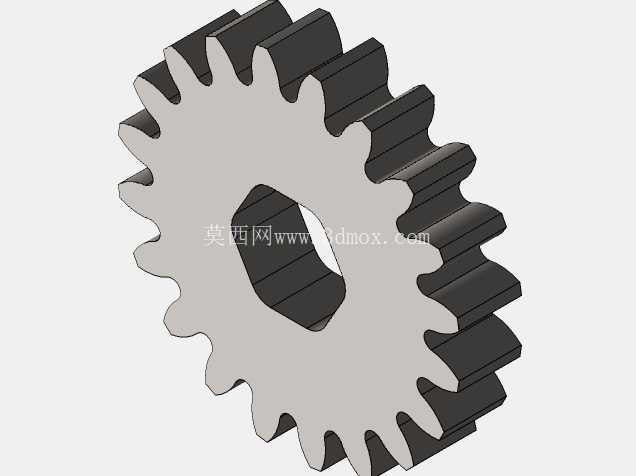

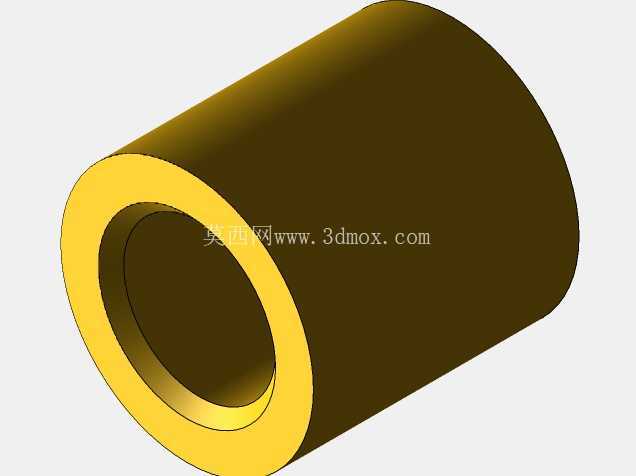

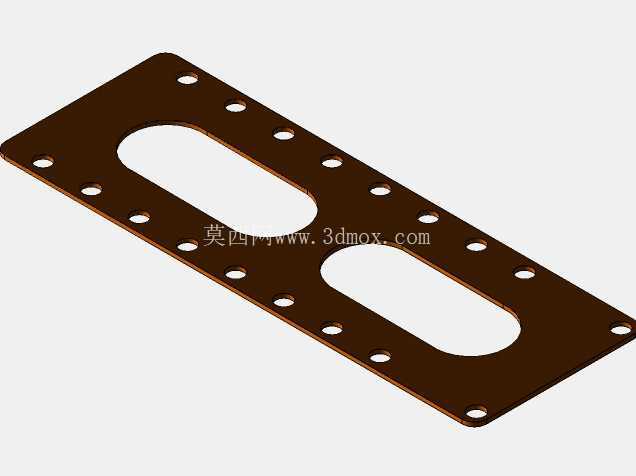

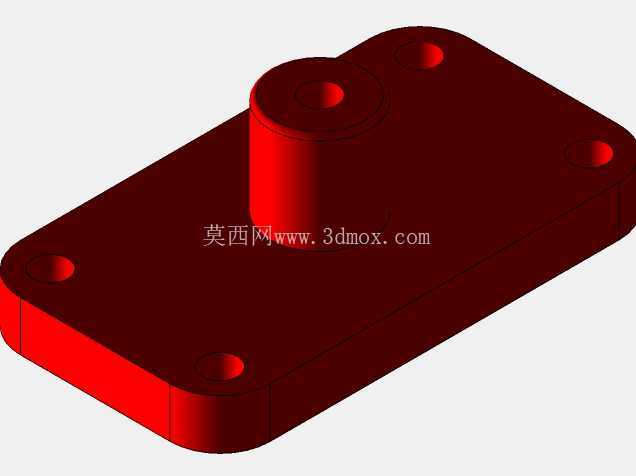

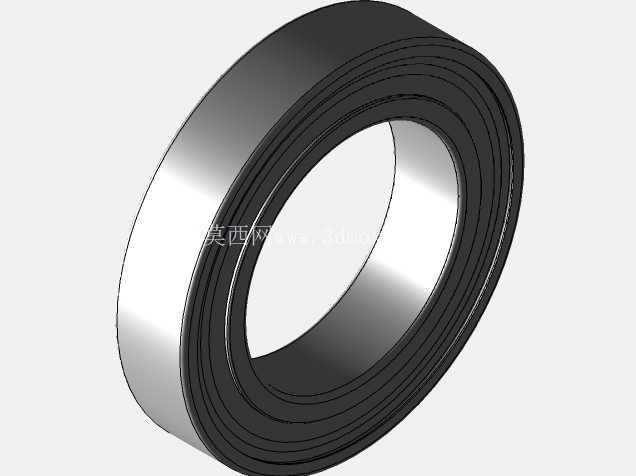

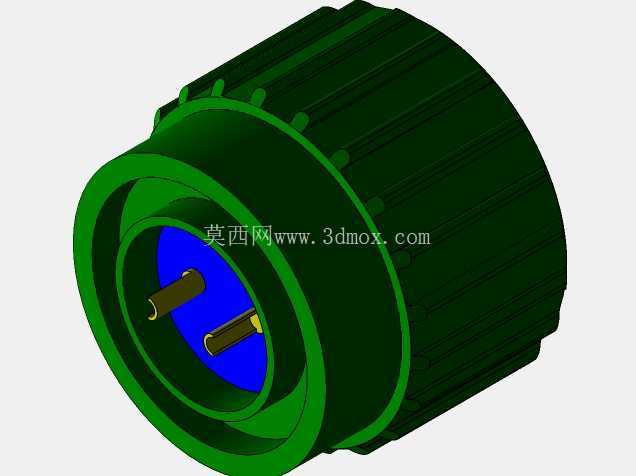

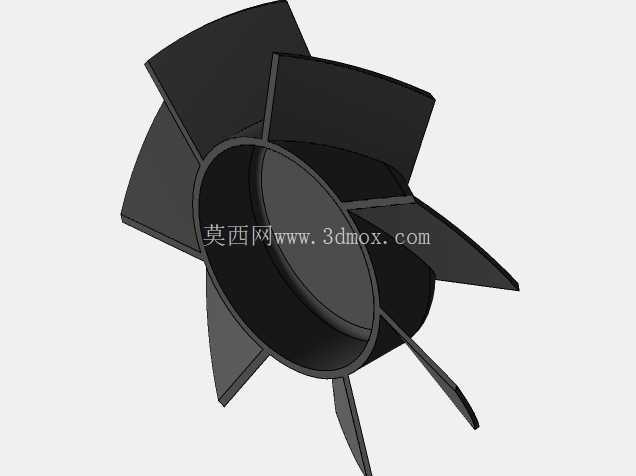

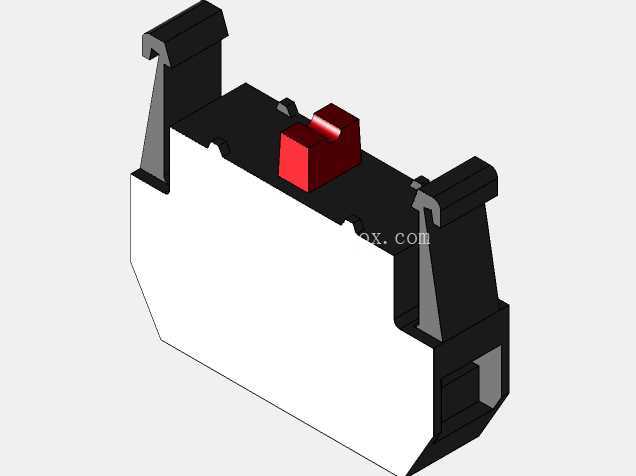

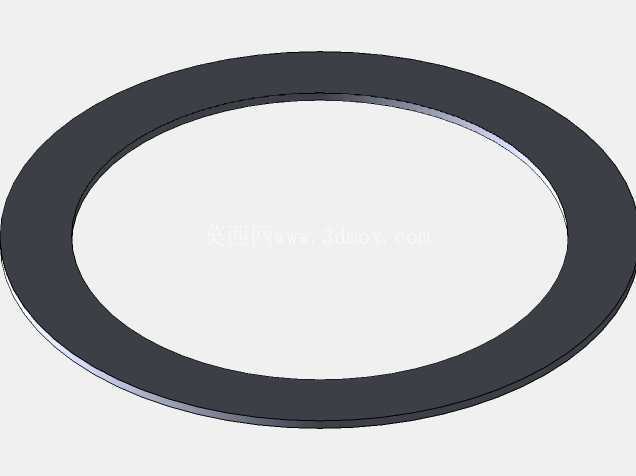

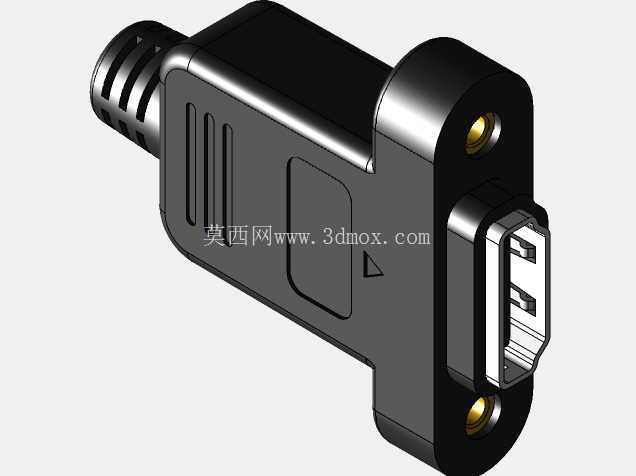

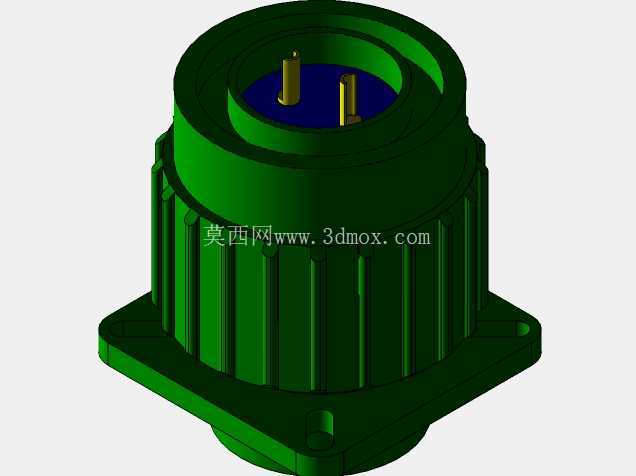

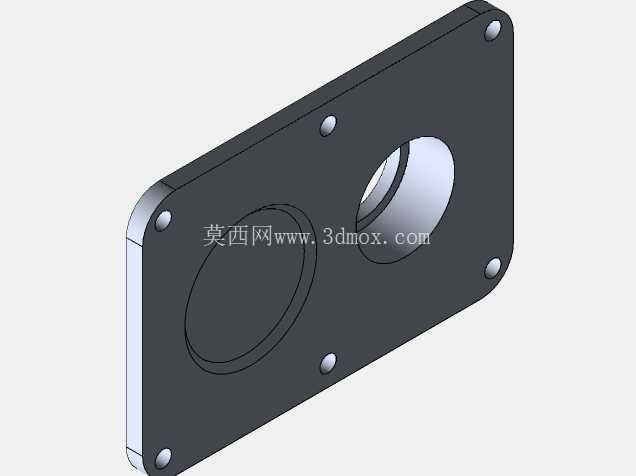

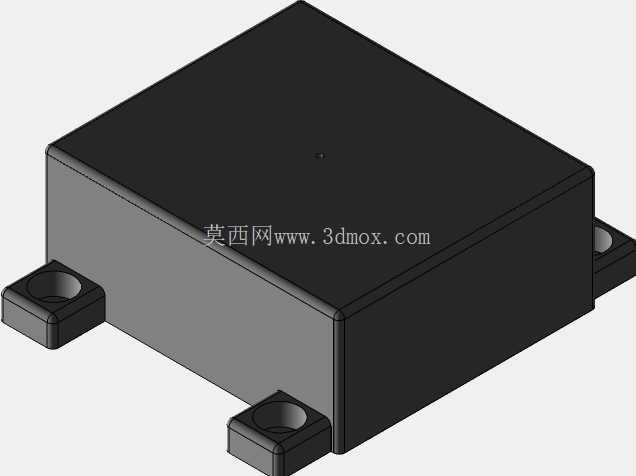

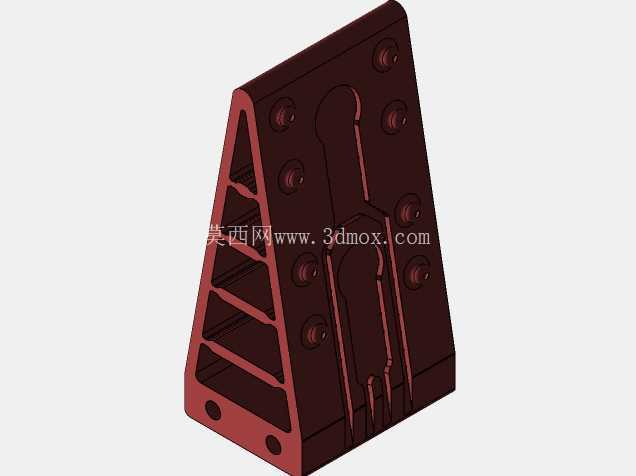

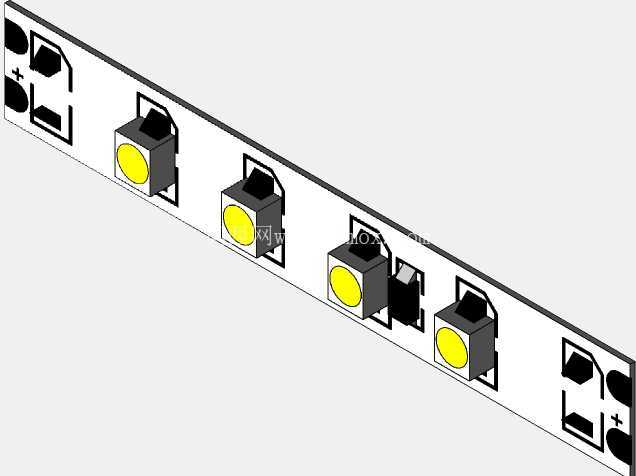

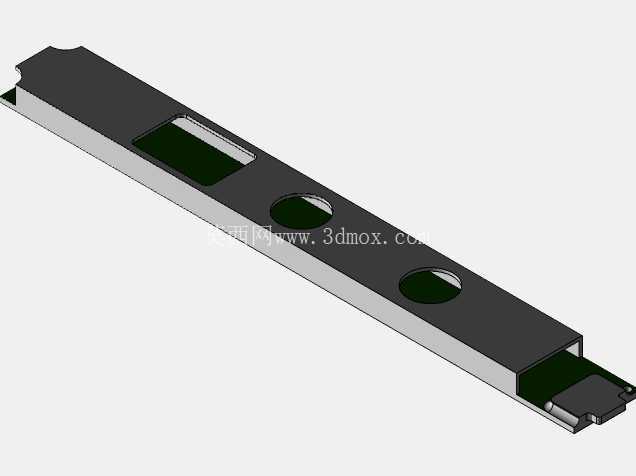

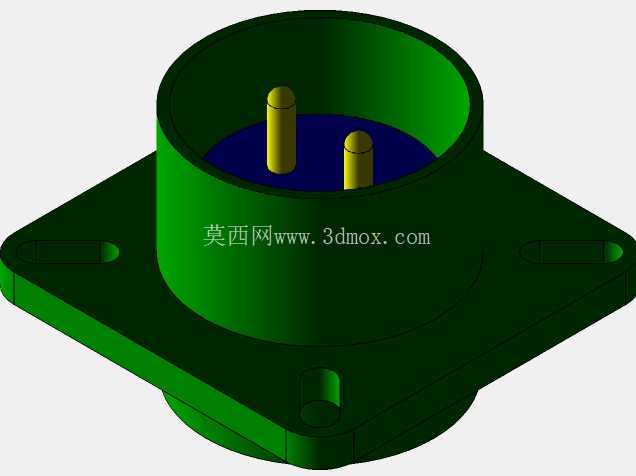

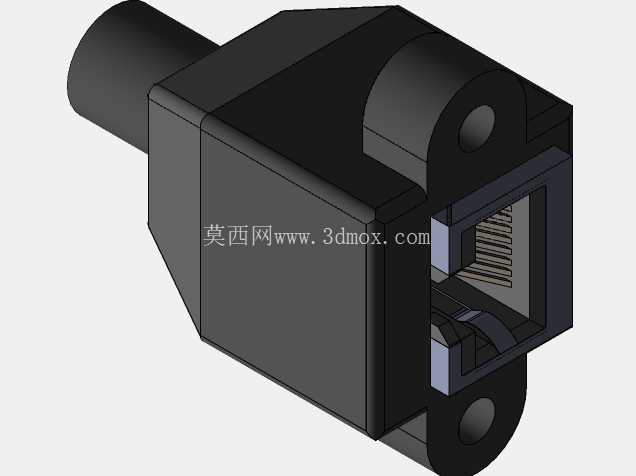

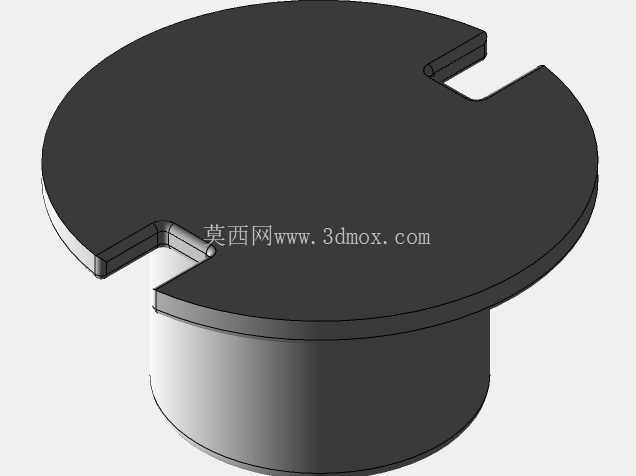

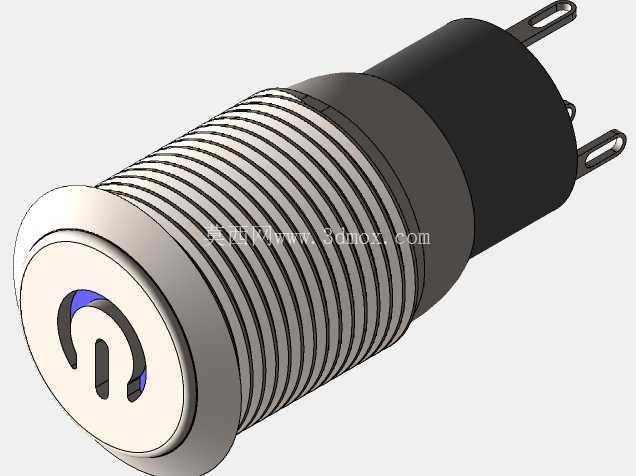

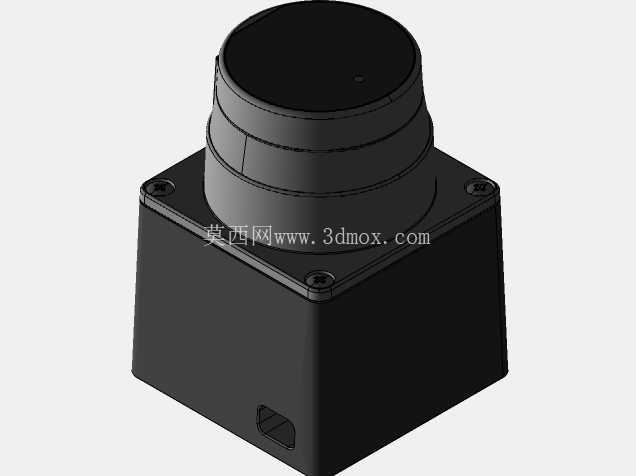

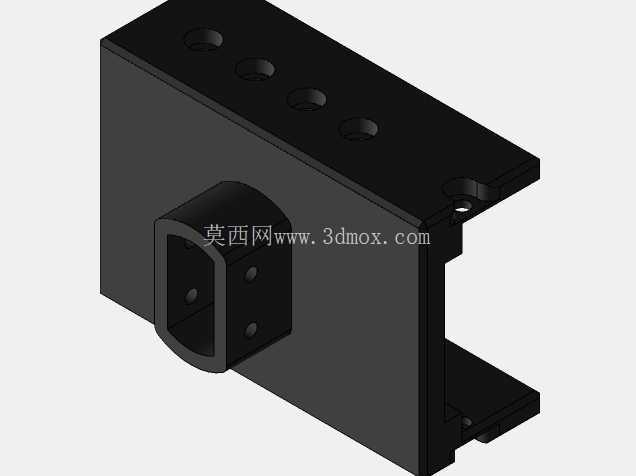

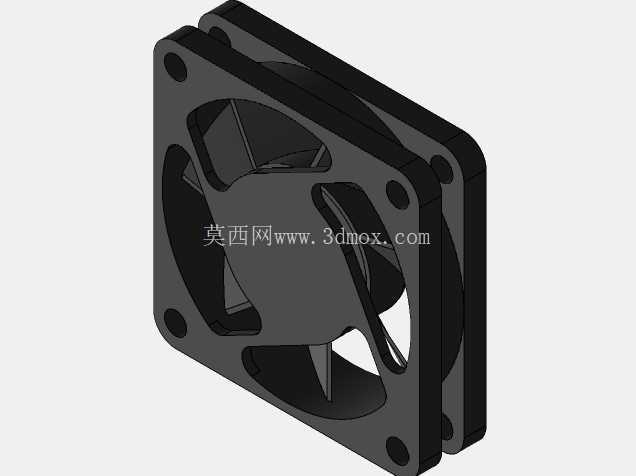

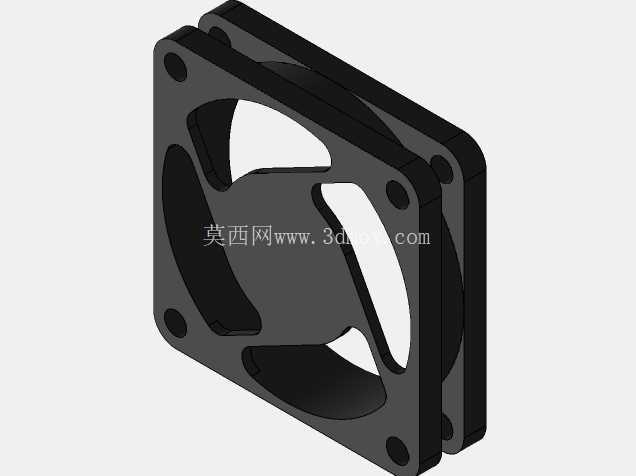

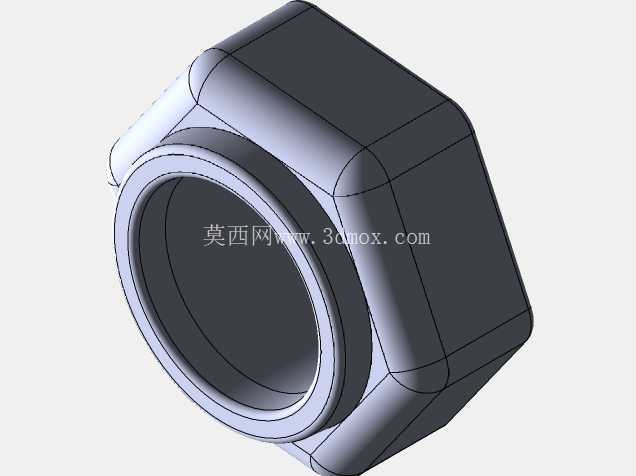

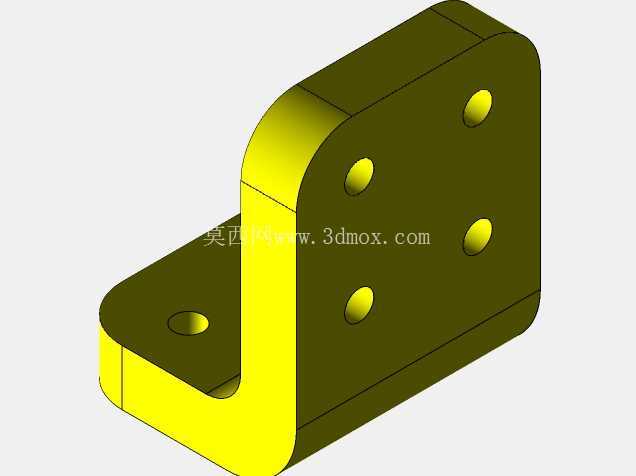

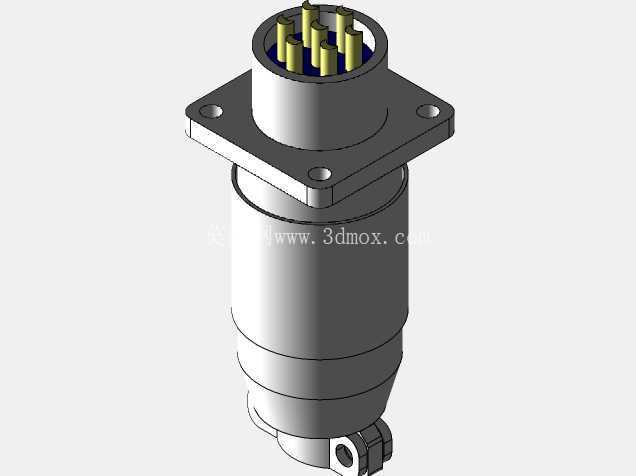

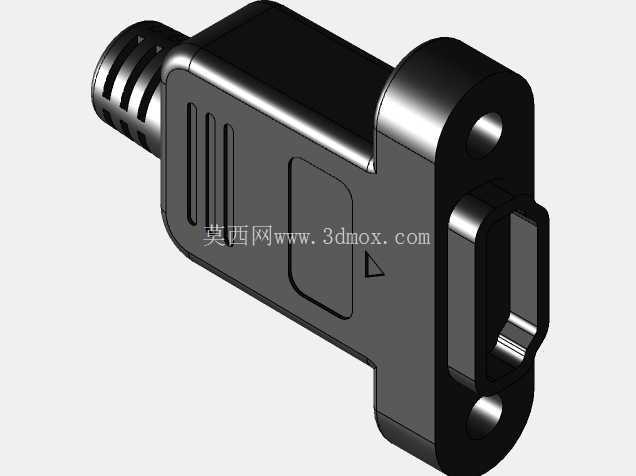

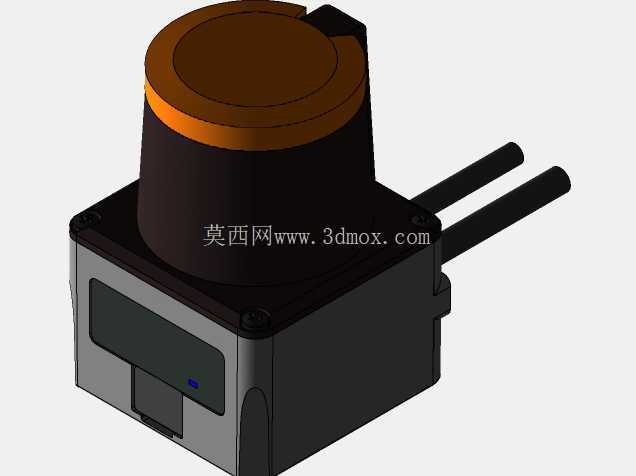

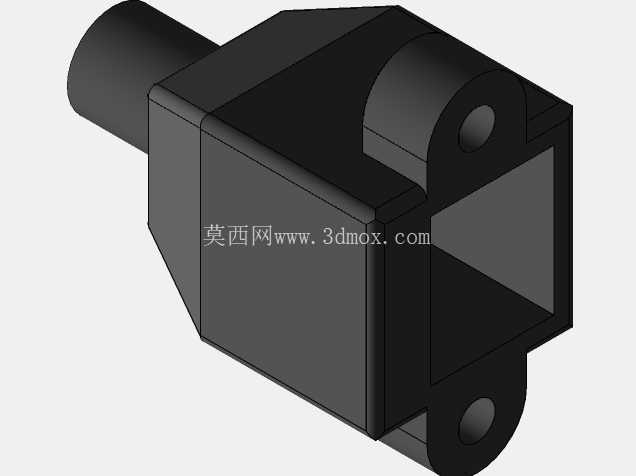

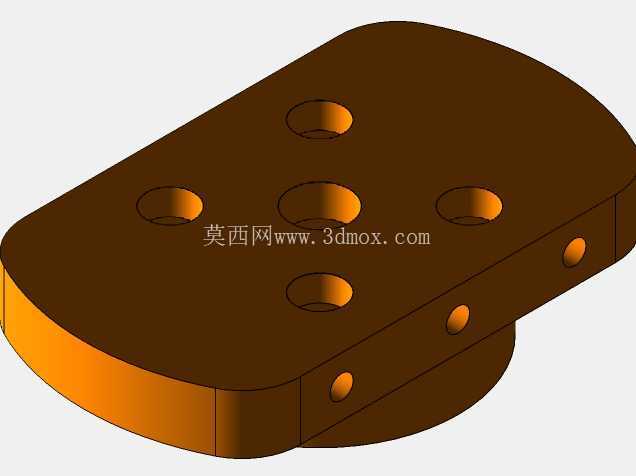

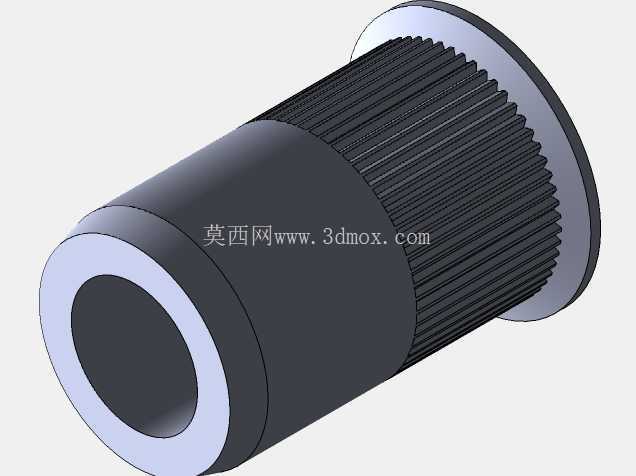

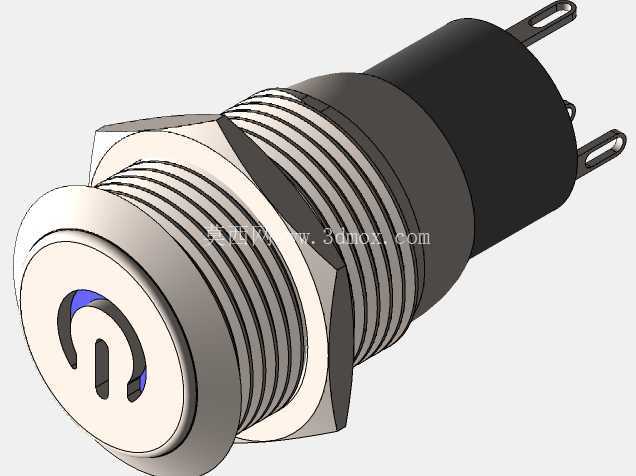

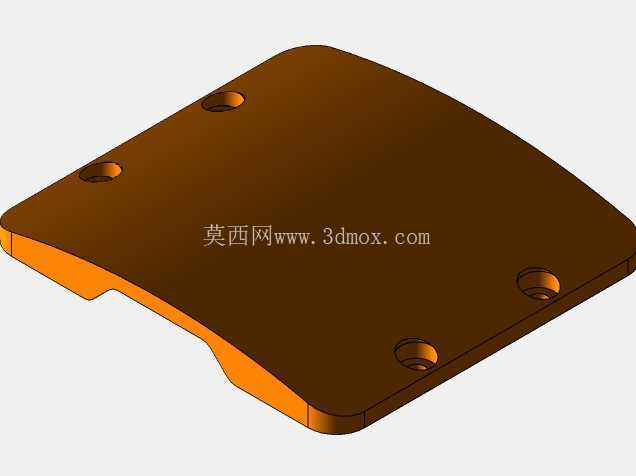

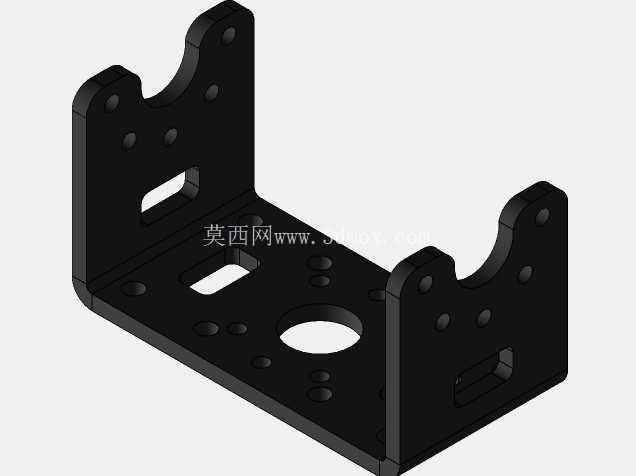

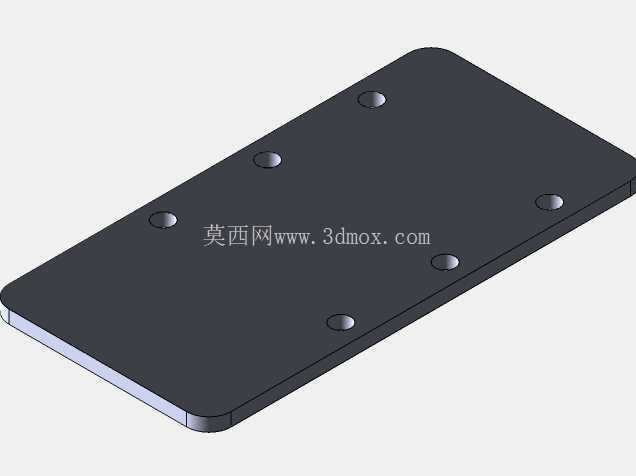

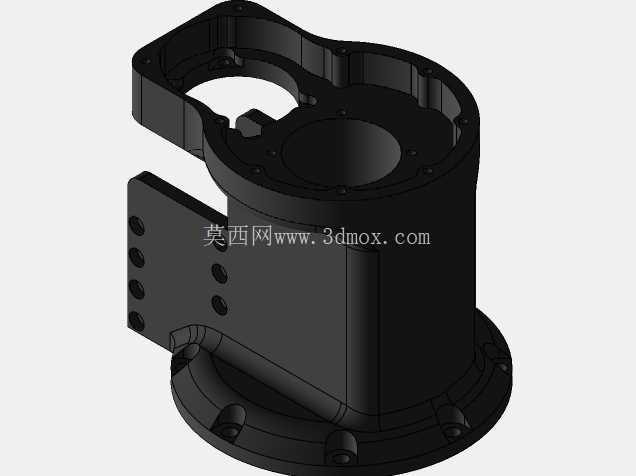

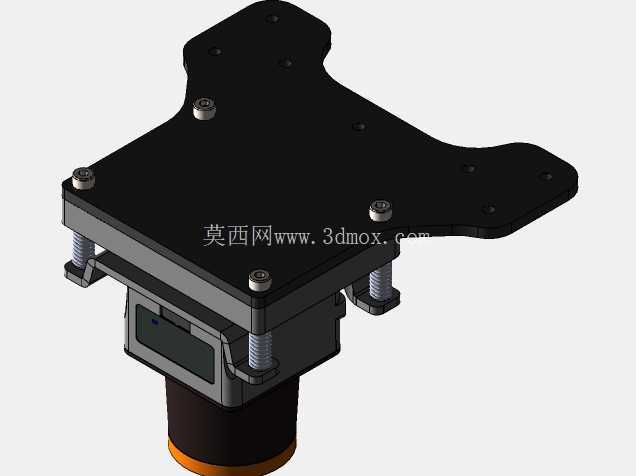

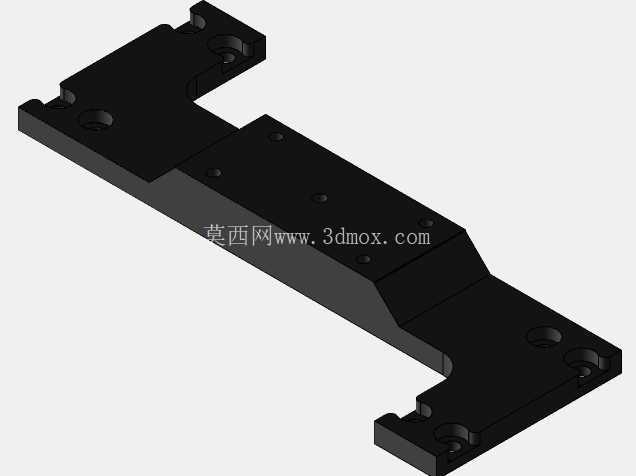

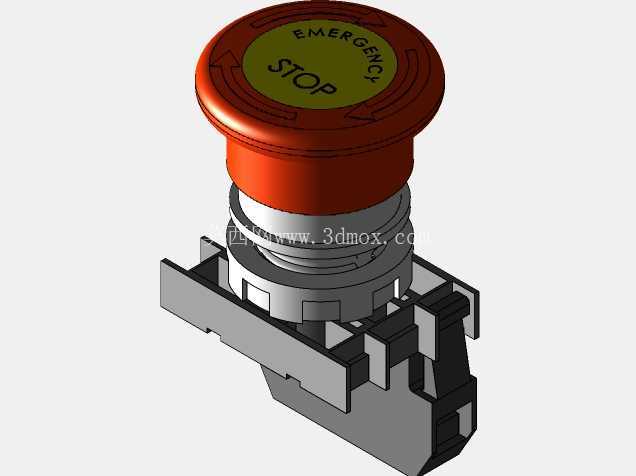

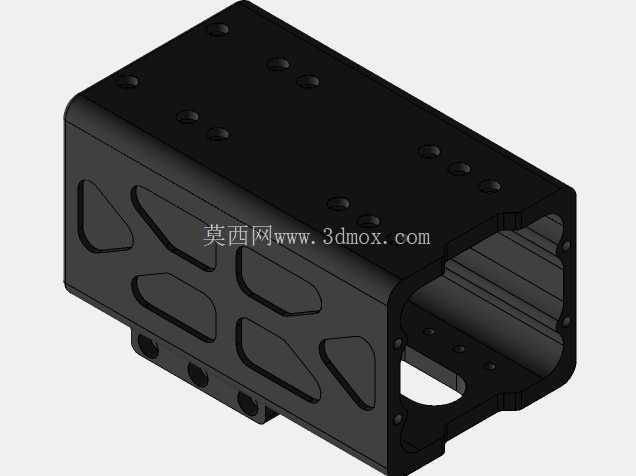

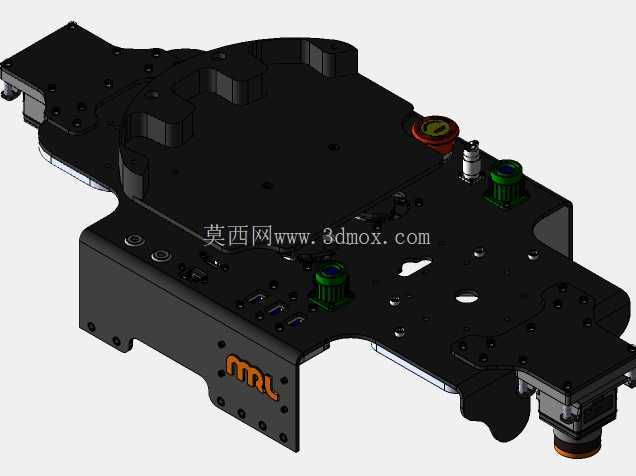

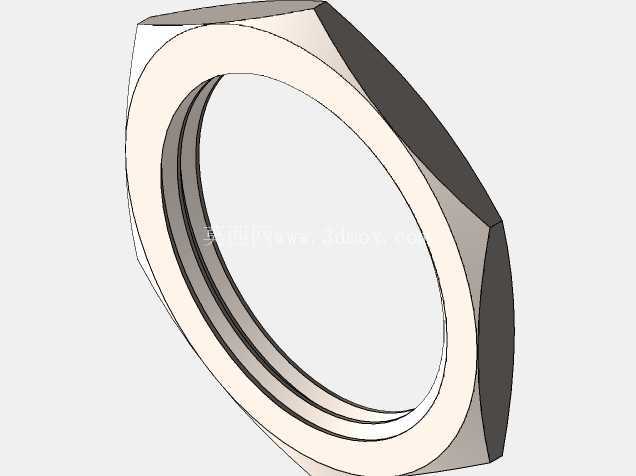

　　底盘框架采用分层叠装的板式结构，下层布置轮组安装座、驱动电机与减速组件，中层预留电气控制元件、驱动板与接线的安装腔，上层台面作为机械臂、工装夹具与待加工工件的承载基准，各层之间通过定位销与紧固件连接，既保证装配时的同轴度与平面度要求，也方便后期拆分维护轮组或检修线路。台面四周预留了阵列安装孔位，机械臂底座、工件定位块、辅助围挡都可以根据作业内容调整固定位置，不需要额外焊接改造支架。机械臂部分采用多关节串联构型，关节驱动模块集成在臂体内部，走线沿臂段内腔布置，避免作业过程中线缆与周边工件、围挡发生剐蹭。

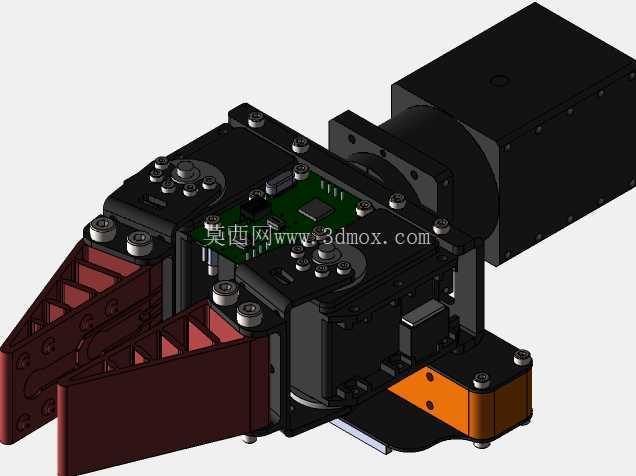

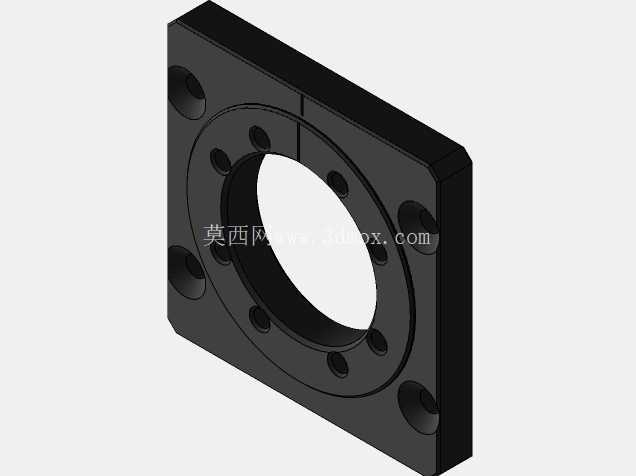

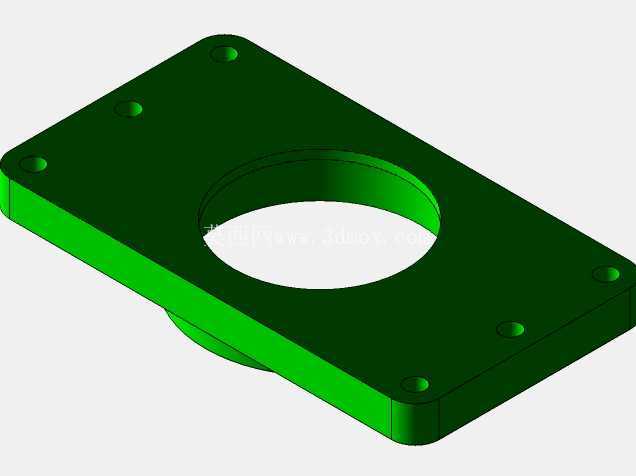

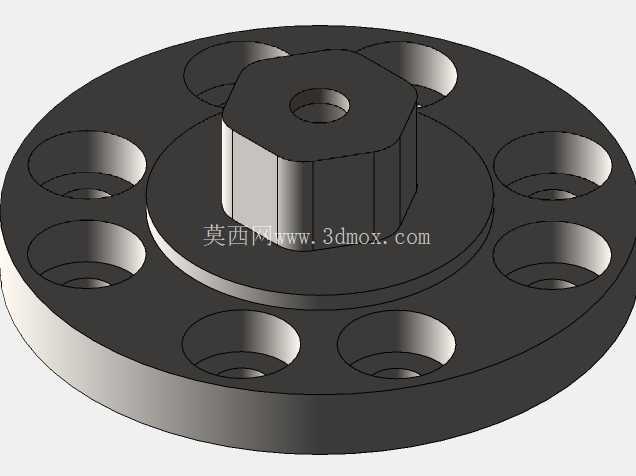

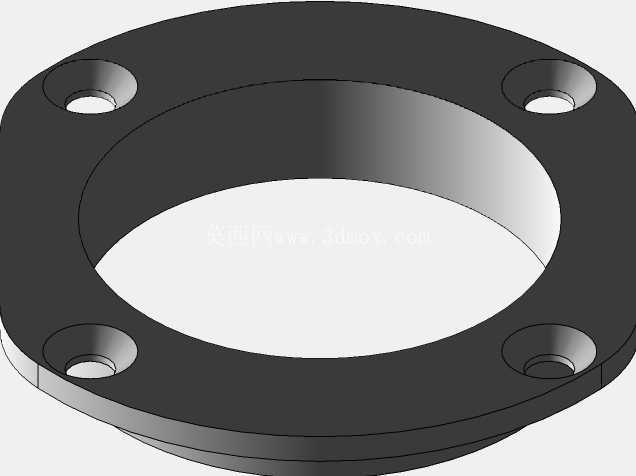

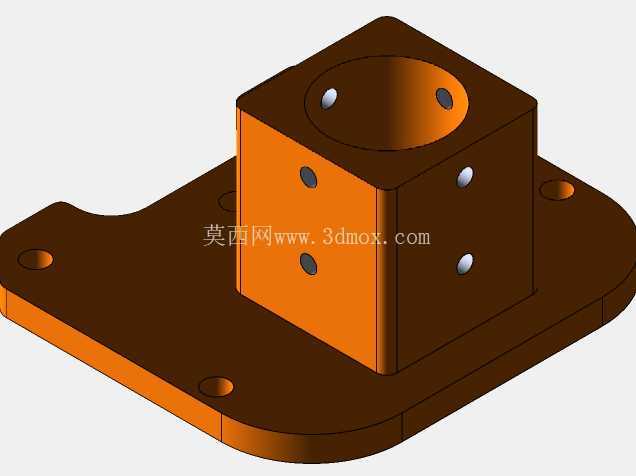

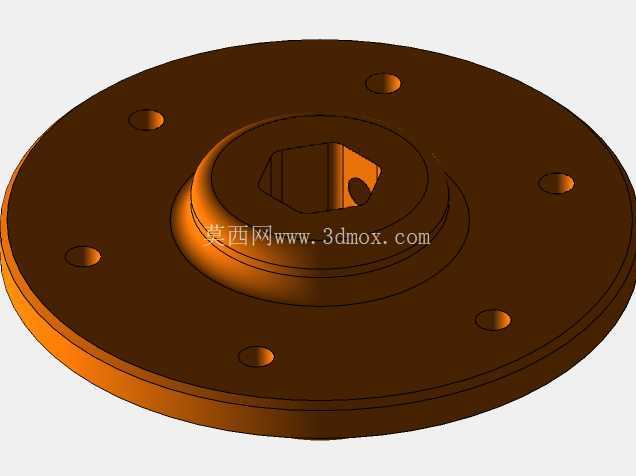

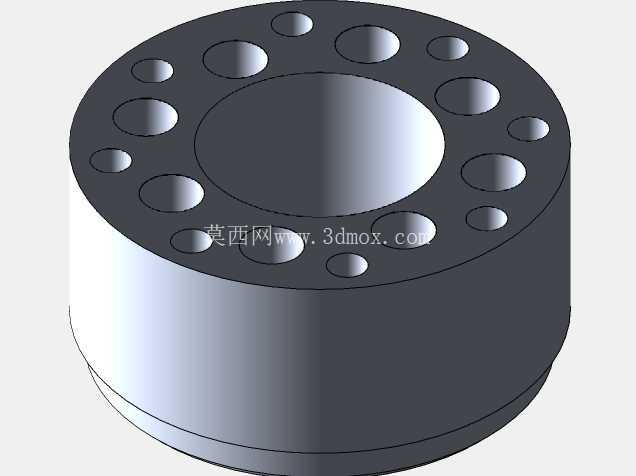

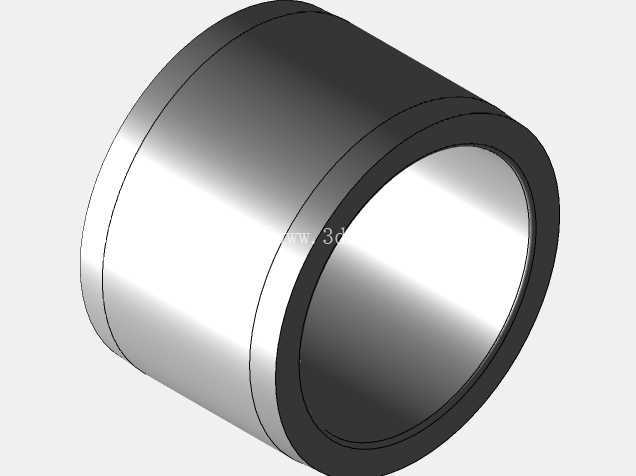

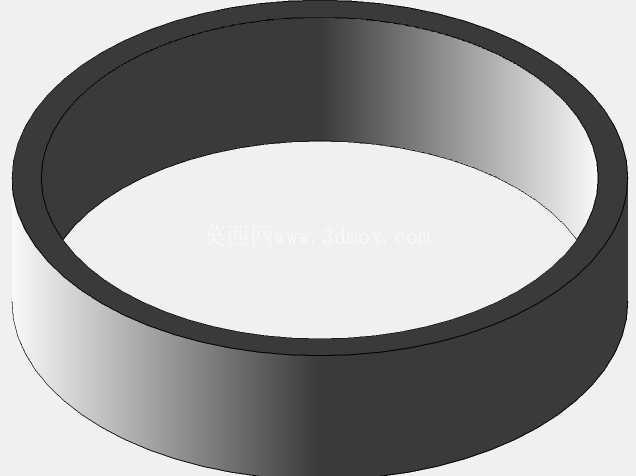

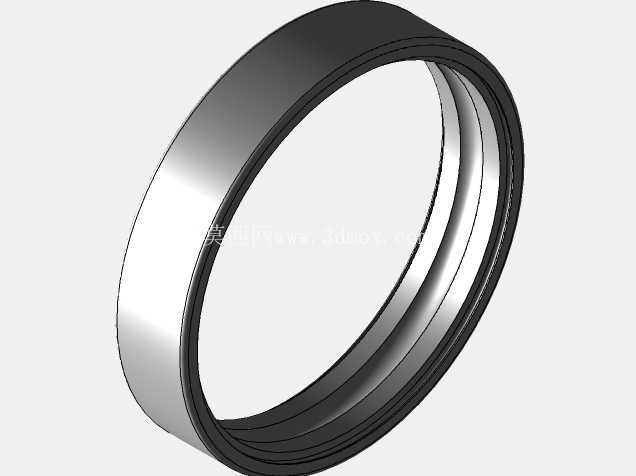

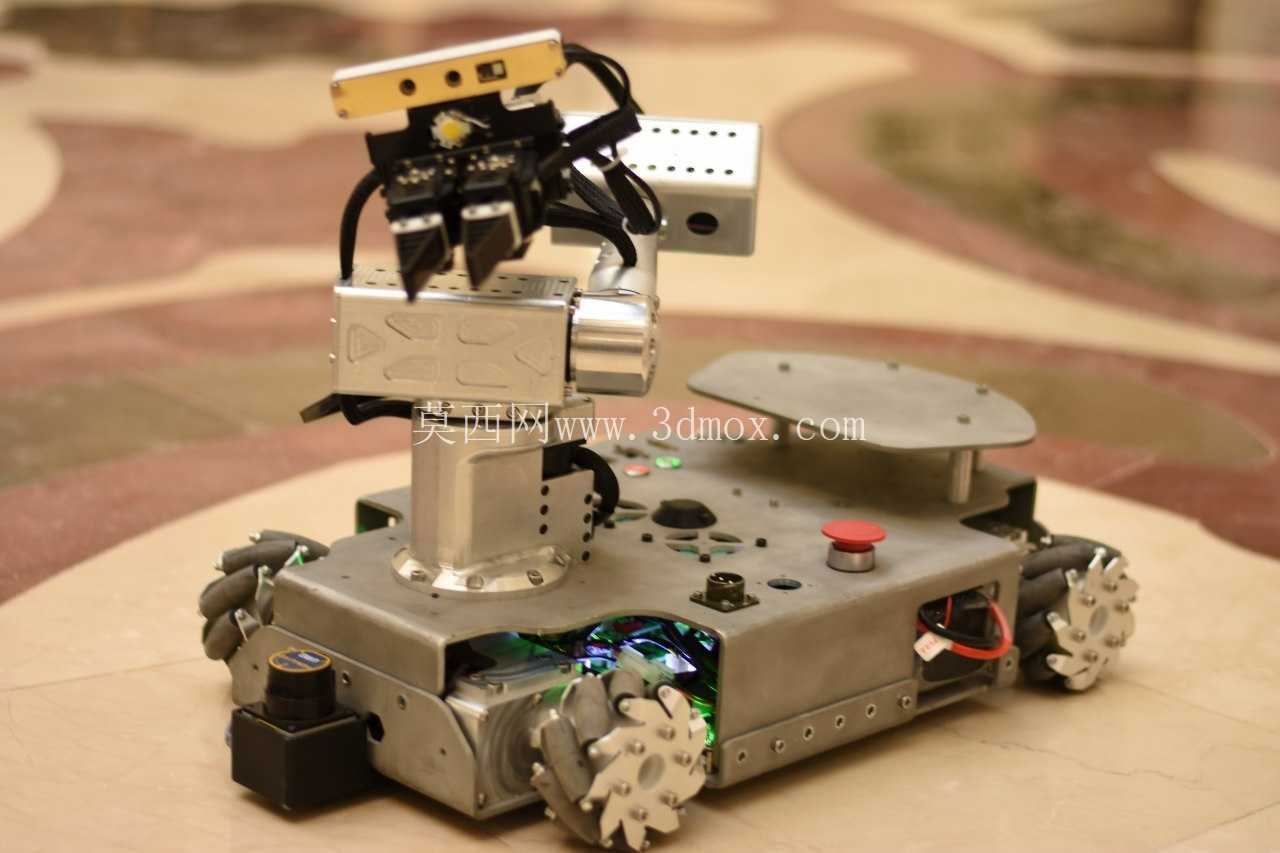

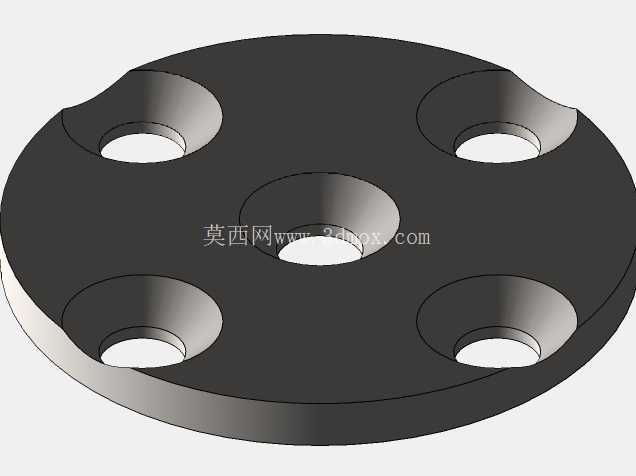

　　臂端预留了标准法兰接口，可以夹持抓手、检测探头或小型作业工具，配合底盘的全向微动能力，对位时不需要反复调整整车位置，仅通过臂关节微调就能完成工具与工件的精准对齐。从安装边界来看，整车收拢状态下机械臂可折叠收放在底盘台面范围内，转运通过狭窄通道时不会超出底盘轮廓；作业展开时臂部的最大回转半径需要在工位布局阶段提前校核，确保臂体全行程运动范围内不会与围挡侧壁、台面上的固定工装发生干涉。底盘轮组的安装高度决定了整车最低离地间隙，设计时既要保证越过车间地面常见的接缝、小凸起，也要控制整车重心高度，避免机械臂伸至最远位置时出现倾覆趋势，因此较重的驱动、电源组件都布置在底盘最下层，降低整体质心。

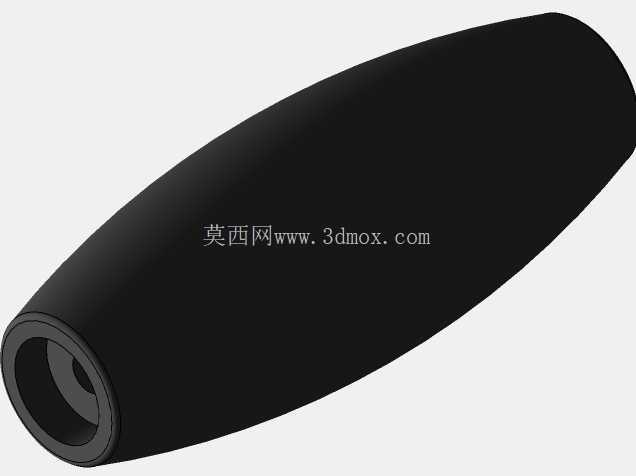

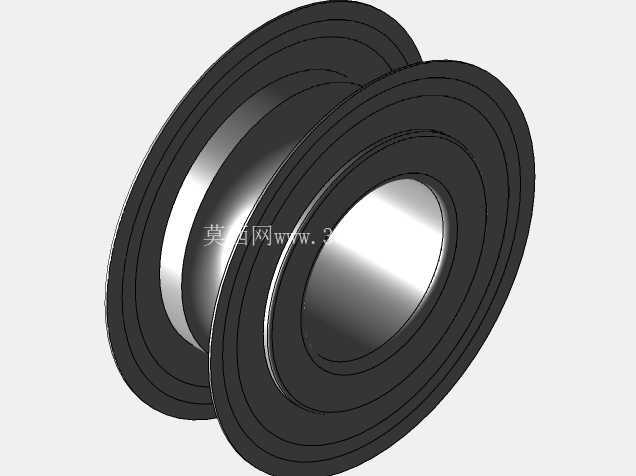

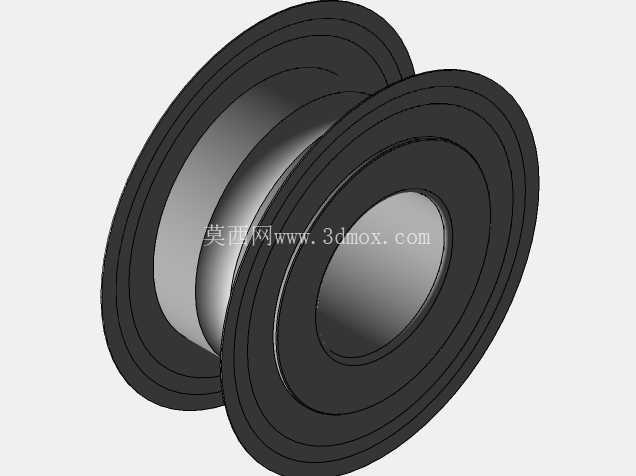

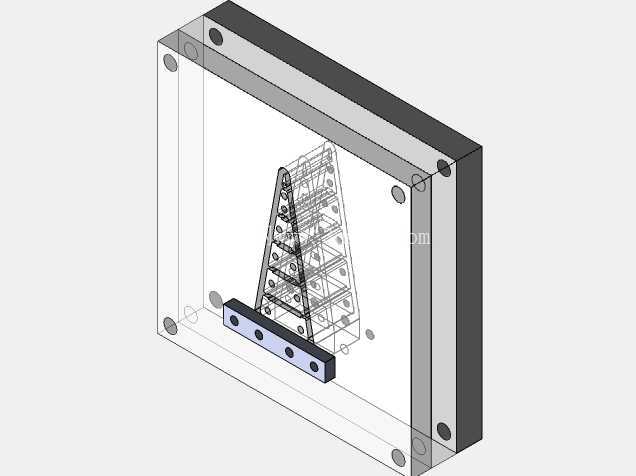

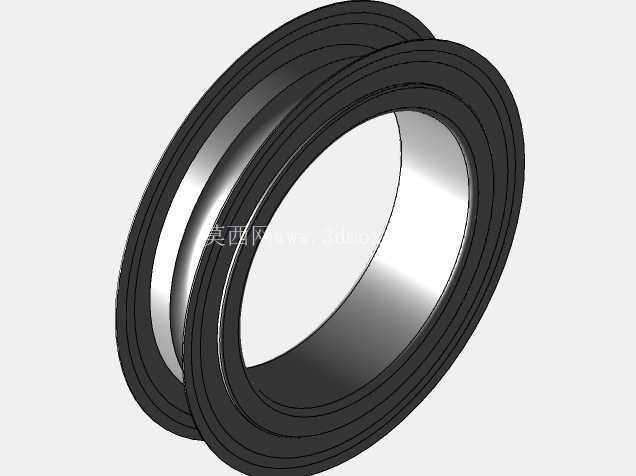

　　实际场景中，这类平台多用于小型工件的工位间转运、设备内部的检测维护以及多工位之间的柔性作业切换：不需要在地面铺设固定导轨，单台设备就能覆盖多个作业点，相比固定式机械臂省去了大量地面安装与工位改造工作。结构建模过程中，轮组辊子的曲面轮廓、关节处的传动配合、臂体内部的走线空间都需要逐一还原，尤其是麦克纳姆轮辊子与地面的接触关系、各轮的安装相位，直接影响后续运动仿真的准确性；机械臂各关节的限位角度、底座与台面的连接孔位也要和实际装配尺寸对应，保证模型导出后可以直接用于布局干涉检查与作业路径规划。台面的承载区域做了加厚处理，对应机械臂作业时的倾覆力矩载荷，围挡式工位的内壁在模型中也一并给出，方便设计者直接验证整车在工位内的全方向移动是否存在碰撞点，横向平移时底盘侧边与围挡的安全间隙、臂部伸展时与后方壁面的距离都能在三维环境中直接测量，省去了现场试错的成本。
