多规格不锈钢圆柱螺旋压缩弹簧设计

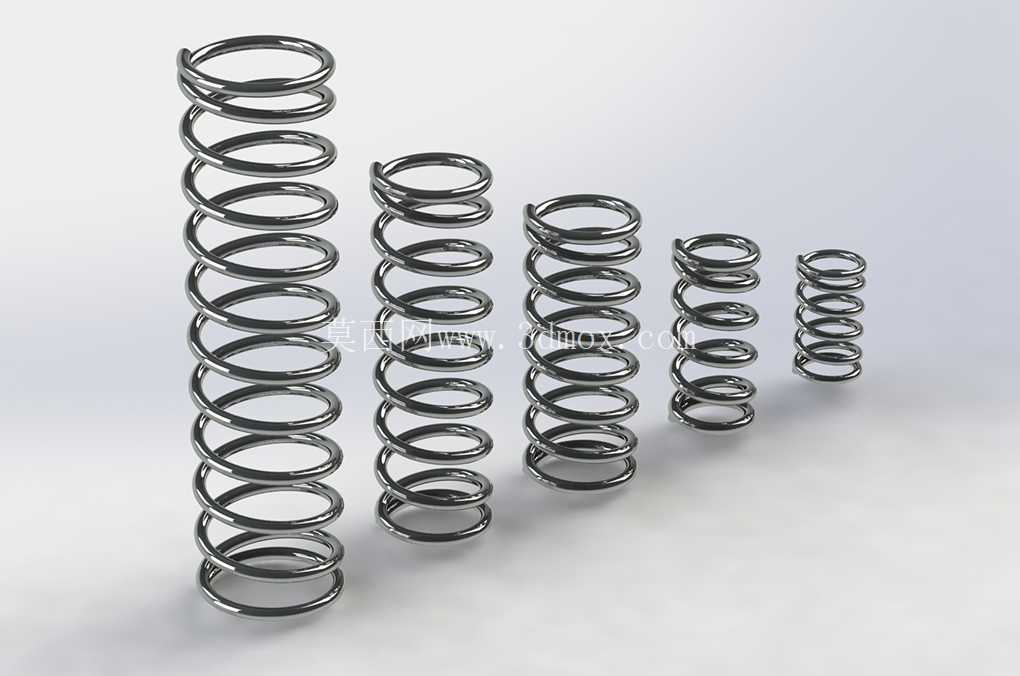

　　在各类机械结构、电子通讯设备、日用五金产品的设计环节中，压缩弹簧是最常被用到的弹性储能元件之一，本次呈现的一组不同规格的不锈钢圆柱螺旋压缩弹簧，覆盖了从小载荷精密结构到大载荷支撑结构的多种使用场景，能够适配不同安装空间、不同弹力需求的结构设计要求。做结构设计的工程师都清楚，弹簧选型从来不是选个标准件凑数这么简单，尤其是在有防腐要求、安装空间受限、载荷行程有严格限定的工况下，现成标准件往往很难完全匹配设计边界，这时候就需要根据实际安装位、载荷曲线要求做针对性的弹簧参数设计。这组弹簧全部采用不锈钢材质加工，相比普通碳素弹簧钢，不锈钢材质的抗锈蚀能力更强，在潮湿环境、有轻度腐蚀介质的工况下不需要额外做表面防锈处理，能够减少后续表面处理工序，也避免了镀层脱落带来的污染风险，很适合用在通讯设备户外结构、食品接触类小型机械、卫浴五金这类对防腐有要求的场景。

　　从外形尺寸来看，这组弹簧包含了五种不同的参数规格，线径从0.7mm到1mm不等，弹簧外径覆盖5mm到43mm的区间，自由长度则从106mm到3010mm梯度分布，不同规格对应的刚度、极限压缩量都有明显区分：线径细、外径小、圈数少的规格，刚度更低，适合用在需要小弹力触发的微动结构里，比如通讯设备的按键复位结构、小型卡扣的顶出结构，这类场景不需要太大的弹力，但是要求弹力输出线性，长期压缩后残余变形量小；线径粗、外径大、自由长度更长的规格，刚度更高，能够承受更大的压缩载荷，适合用在设备的减震支撑结构、大行程复位结构里，比如小型自动化设备的门体缓冲、工装夹具的压紧复位结构，这类场景需要弹簧在大压缩量下依然保持稳定的弹力输出，不会因为载荷波动出现力值突变。在设计这类圆柱螺旋压缩弹簧的时候，首先要确认的就是安装边界的尺寸限制：弹簧的外径必须小于安装位的内孔直径，预留至少0.5到1mm的间隙，避免弹簧压缩过程中出现弯曲剐蹭，影响弹力输出甚至造成卡滞；弹簧的内径则要大于安装导杆的直径，同样预留合理间隙，保证弹簧压缩时可以沿着导杆平稳伸缩，不会出现偏磨。其次要根据工作行程计算弹簧的极限压缩量，保证弹簧在最大工作压缩量下，圈与圈之间还留有足够的间隙，避免出现并圈触底的情况，一旦弹簧压缩到并圈状态，刚度会瞬间陡增，不仅会破坏预设的弹力曲线，还可能因为局部应力过大造成弹簧永久变形甚至断裂。另外不锈钢弹簧的端部结构都做了并圈磨平处理，两端的支撑圈经过磨削后，端面的平面度更好，安装后弹簧的垂直度更有保障，不会因为端面倾斜导致压缩时出现侧向力，这一点在小外径的精密弹簧设计里尤其重要，很多工程师做设计时容易忽略端部磨平的要求，结果弹簧装配后歪扭，工作时不断摩擦安装孔壁，不仅弹力达不到设计值，使用寿命也会大幅缩短。在实际选型应用时，不能只看弹簧的外形尺寸匹配，还要结合工作载荷计算弹簧的切应力，确认所选线径、中径的参数组合能够满足疲劳寿命要求，尤其是需要长期反复压缩的工况，要把工作应力控制在材料的许用应力范围内，避免长期使用后出现弹力衰减。

　　比如在通讯类手持设备的内部结构里，小规格的不锈钢弹簧常用来做电池触点的顶紧、SIM卡卡托的弹出，这类场景的弹簧工作行程很短，压缩量通常只有自由长度的10%到20%，对弹簧的抗疲劳性能要求高，同时因为设备内部空间紧凑，弹簧的外径、自由长度都有严格的限制，不能超出安装槽的边界，否则会出现装配干涉。而在一些户外通讯设备的机箱结构里，大规格的长弹簧可以用来做箱门的开启助力、密封结构的压紧，这类场景的弹簧工作行程更长，需要的弹力更大，同时因为户外环境湿度大、可能有雨水侵蚀，不锈钢材质的抗腐蚀优势就能充分发挥，不需要定期做防锈维护，也不会因为锈蚀导致弹簧卡滞失效。

　　做三维建模的时候，这类弹簧的建模不能只画个螺旋扫掠就完事，要准确还原每一个参数：有效圈数、支撑圈数、节距、线径、端部磨平的角度，还要模拟弹簧在不同压缩量下的形态，检查压缩过程中是否会和周边结构出现干涉，尤其是在做装配体仿真的时候，准确的弹簧模型能够帮助工程师提前发现安装位的尺寸问题，避免开模或者加工后才发现装配干涉，造成不必要的成本浪费。很多刚入行的结构工程师做弹簧设计时，容易犯的错误就是只标自由长度、外径、线径，忽略有效圈数、端部结构、旋向这些关键参数，结果加工出来的弹簧刚度和设计值差很多，要么弹力太大导致装配困难，要么弹力太小达不到功能要求，这组不同规格的弹簧模型，每一个都严格按照实际加工的参数建模，端部的并圈磨平结构、节距的渐变处理都和实物加工状态一致，不管是用来做装配干涉检查，还是用来导出工程图做加工参考，都能够直接匹配实际生产要求，不需要再做额外的参数调整。
