TCST2103透射式槽型光电传感元件

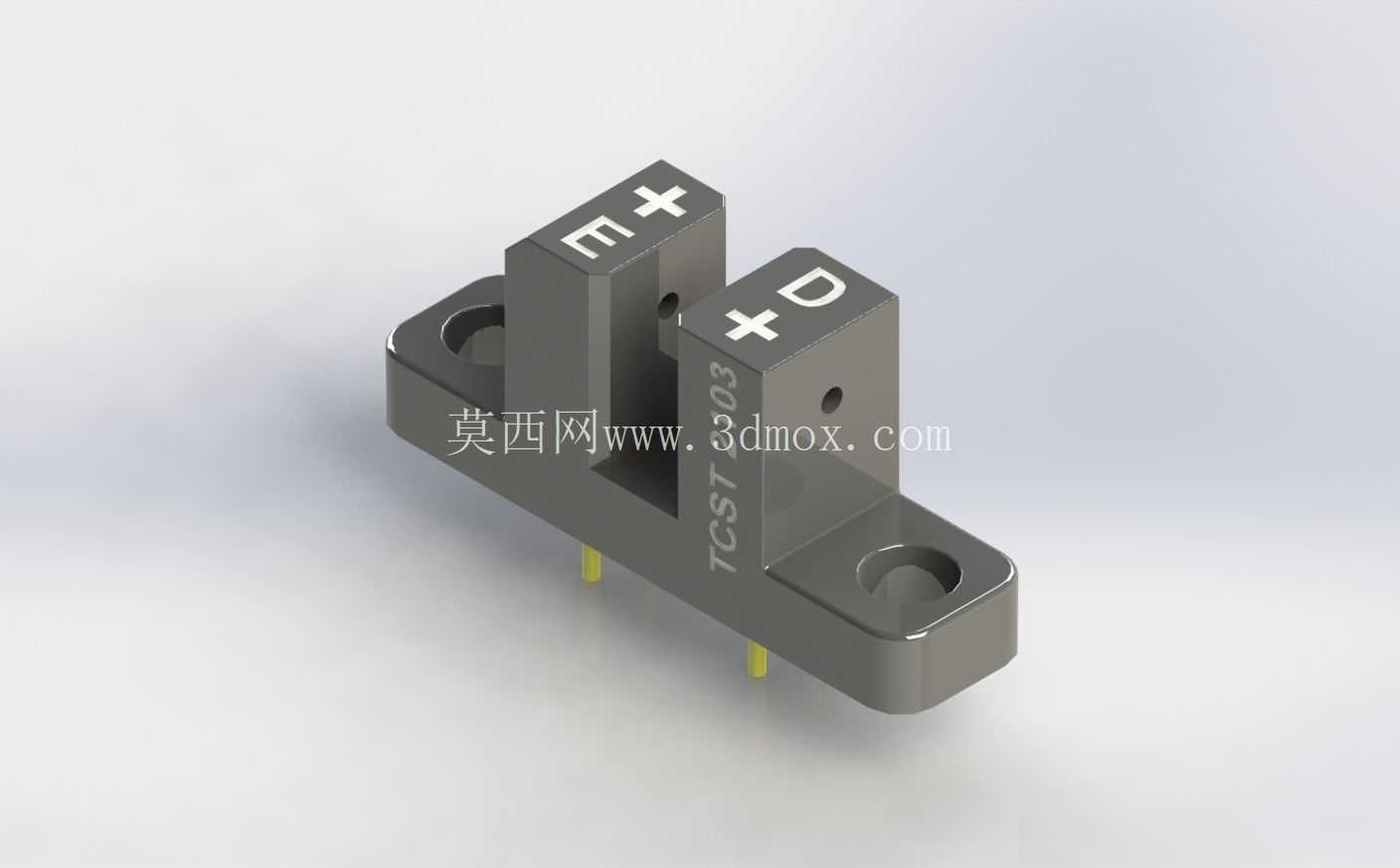

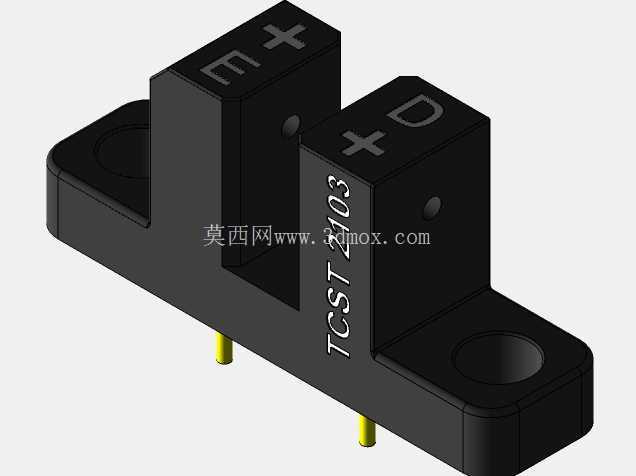

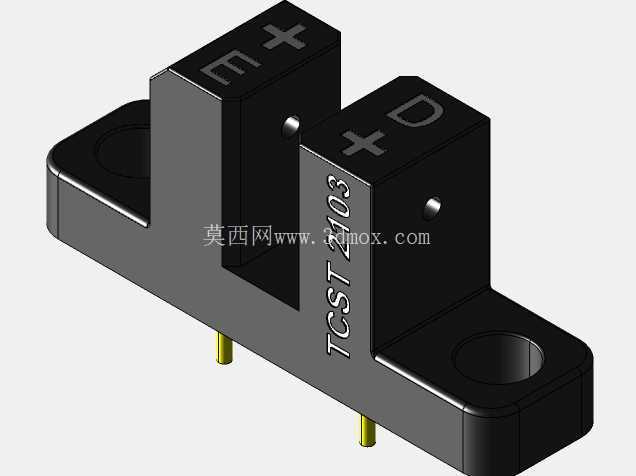

　　在自动化产线的物料到位检测、小型机电设备的原点定位、消费电子的开合状态识别场景里，槽型光电传感器是应用频次极高的非接触式检测元件，这款透射式槽型结构的传感元件，核心功能是通过槽口两侧的发射与接收端光路通断，输出对应电平信号，实现对遮挡物位置、存在性的快速判定，相比接触式限位开关，它没有机械磨损，响应速度可达微秒级，适合高频往复运动的工位检测需求。从结构设计来看，元件采用U型槽一体化注塑壳体，发射端与接收端分别固定在槽体两个立臂顶端，壳体两侧延伸出带安装孔的固定翼，安装孔位做了沉台设计，装配时螺丝头不会突出安装面，避免和周边运动部件产生干涉；槽口宽度经过精准校核，既可以容纳常规厚度的挡片穿过，又能保证光路对准精度不会因为安装偏差出现误触发，立臂上印刷的极性标识清晰区分发射与接收引脚，焊接装配时可以快速识别引脚定义，减少接线错误概率。

　　引脚采用直插式设计，引脚间距符合常规PCB板载焊接标准，既可以直接焊接在控制电路板上，也可以通过接插件引线外接，适配不同的安装空间需求；壳体底部的定位凸台可以在PCB装配时快速卡入对应定位孔，提升焊接时的位置精度，避免波峰焊过程中元件出现偏移。实际选型应用时，需要注意安装边界的预留：元件整体高度方向要预留足够的插拔与焊接操作空间，槽口位置要和被测挡片的运动轨迹完全对齐，挡片伸入槽口的深度要完全覆盖光路截面，避免因为环境杂散光进入接收端导致信号误判；固定翼的安装孔适配M2规格的紧固件，锁紧时扭矩不能过大，否则会导致塑料壳体变形，影响槽口两侧光路的同轴度，进而降低检测精度。

　　这款元件的光路设计做了抗杂散光优化，接收端的透镜只对发射端发出的特定波长光线敏感，普通车间照明环境下不会出现误触发，适合在常规工业环境下长期稳定工作；壳体材料选用耐温工程塑料，可以满足波峰焊时的短时高温要求，不会出现壳体融化变形的问题。在小型自动化设备的设计中，这类槽型光电传感器常被用在滑台原点复位、料仓缺料检测、转盘工位定位、执行件到位确认等环节，相比漫反射式光电传感器，它的检测精度更高，不受被测物体表面颜色、反光率的影响，只要挡片能够完全遮挡光路就能稳定输出信号，对被测物的材质适应性更强；设计装配结构时，要注意传感器槽口的进出方向不能有突出的结构件阻挡挡片运动，挡片的厚度建议控制在1mm以内，边缘做倒角处理，避免往复运动时刮蹭传感器槽体内壁，长期使用产生的塑料碎屑落入光路区域影响检测稳定性。

　　从建模还原的角度，模型完整复现了元件的所有装配特征，包括安装孔的沉台深度、引脚的直径与伸出长度、壳体表面的标识位置、槽口的精确宽度，在做设备整体装配干涉检查时，可以直接调用该模型进行布局验证，提前排查安装空间不足、运动轨迹干涉等问题，减少实物打样阶段的修改次数。
