乐高NXT伺服减速电机三维结构设计

这款集成式减速驱动单元，是面向教育类机器人竞赛、模块化搭建场景开发的动力输出部件，核心适配乐高NXT系列可编程主控系统，在青少年机器人赛事、创客教育实训、小型桌面自动化装置搭建场景中有着极高的应用覆盖率。不同于常规独立电机的分体式安装逻辑，这款驱动单元将直流动力源、多级减速齿轮组、输出轴安装基座、结构连接接口全部整合在单一本体内，使用者无需额外设计减速箱支架、联轴器对接结构，仅需通过标准乐高十字轴、销钉接口即可完成与搭建结构的快速固连，大幅降低模块化搭建的结构设计工作量。

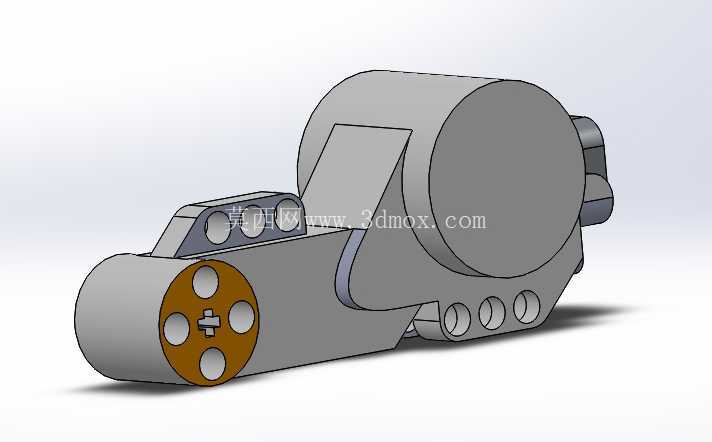

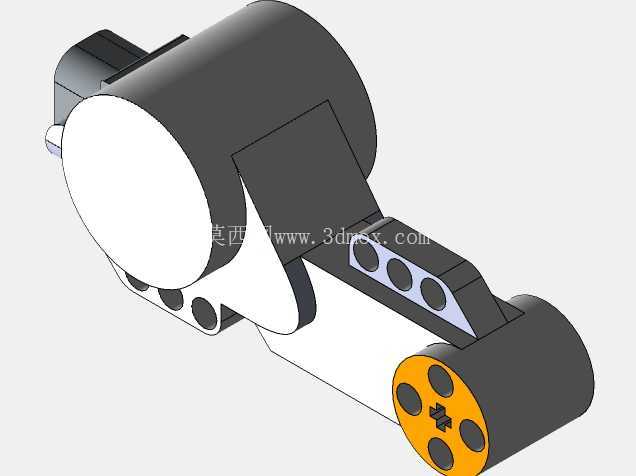

从实际功能特性来看，该单元的动力输出端采用十字孔轮毂设计，轮毂周向均匀分布四个圆形镂空减重孔，既可以直接插接标准十字轴传递扭矩，也可通过销孔配合连接轮式结构、连杆传动组件，适配行走驱动、关节转动、机构往复运动等多种动力输出需求。本体侧面预留的多组标准销孔，完全匹配模块化搭建的孔位间距标准，可实现水平、垂直等多方向的安装固定，无需额外加工转接件即可适配不同搭建姿态的安装要求。

设计层面，这款驱动单元采用了偏心布局的减速结构，将高速直流电机本体布置在腔体上部，通过多级直齿轮减速将高转速低扭矩的动力转化为低转速大扭矩的输出，齿轮组完全封闭在本体腔体内部，既可以避免搭建过程中异物卡入齿轮啮合区造成传动卡滞，也能减少齿轮传动过程中的润滑脂外泄，适配教育场景下高频次拆装、多环境使用的需求。输出端的轮毂采用突出式设计，轮毂端面与本体安装面预留了足够的装配间隙，当安装行走轮、曲柄摇臂等外接部件时，不会出现部件与本体外壳摩擦的问题，保证传动过程的顺畅性。

从安装边界尺寸来看，本体整体采用不规则的一体化壳体造型，上部圆柱状的电机腔体直径与下部减速腔体的宽度做了适配性收窄，整体安装占用空间紧凑，在小型机器人搭建过程中不会因为动力单元体积过大挤占主控、传感器的安装空间。输出轴中心到本体底部安装面的高度经过精准匹配，当作为行走驱动轮使用时，搭配标准尺寸的橡胶轮即可保证底盘离地高度处于合理区间，避免底盘剐蹭运行地面。本体尾部预留的接线接口采用内凹式设计，连接主控的动力线插接后不会突出本体外轮廓，减少机器人运行过程中接线被剐蹭脱落的风险。

在实际选型使用过程中，这款驱动单元的输出扭矩经过减速比匹配，完全可以满足1公斤以内小型移动机器人的行走驱动需求，也可作为机械臂关节、物料推送机构的动力源使用。壳体上的加强筋布局沿着齿轮传动的受力方向布置，既可以提升壳体的结构强度，避免齿轮啮合过程中产生的径向力造成壳体变形，也能控制整体重量，降低移动机器人的负载压力。输出轴的十字孔采用公差适配设计，既可以保证十字轴插接后无明显旷量，传递扭矩过程中不会出现打滑，也能保证拆装顺畅，适配教育场景下频繁更换外接部件的使用需求。
