影石Insta360X3全景运动相机结构建模

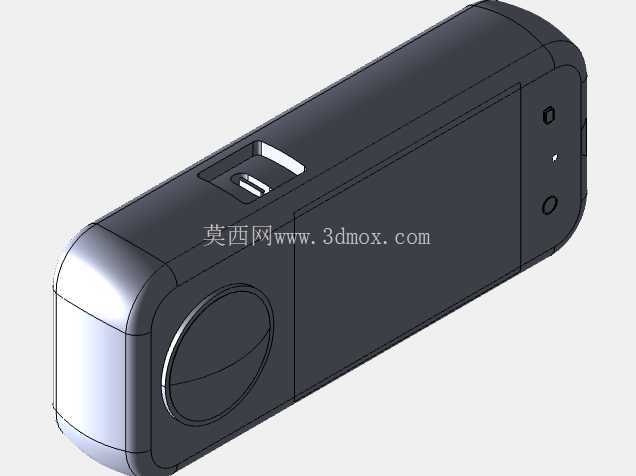

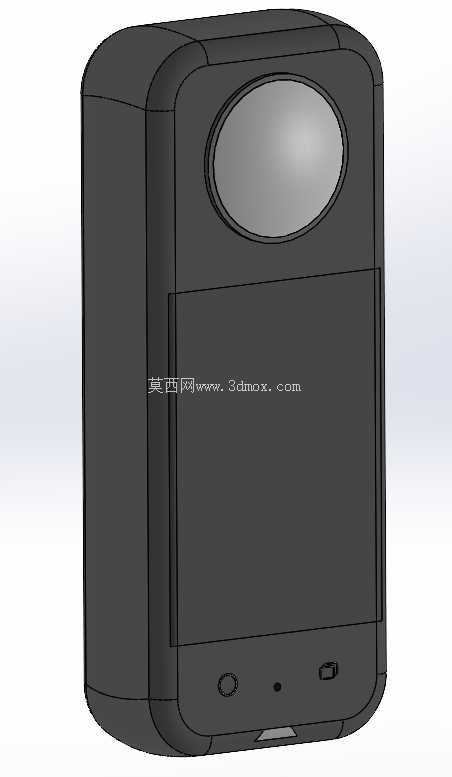

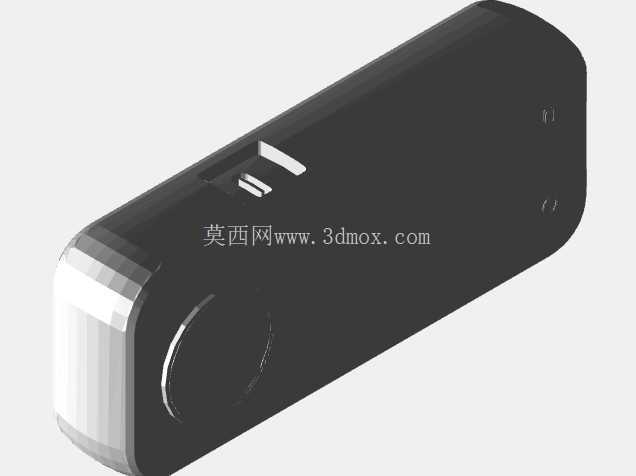

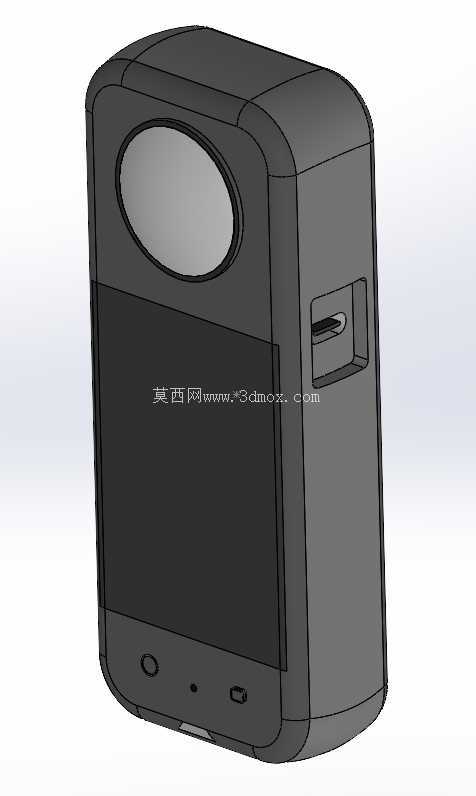

　　在户外极限运动记录、VR内容采集、车载全景影像搭建、工程巡检影像留存这类场景里，小巧的全景拍摄设备已经成为高频使用的硬件载体，本次完成的Insta360 X3结构建模，完全围绕实体设备的卡尺实测尺寸搭建，所有安装配合边界、外部接口位置、壳体曲面过渡都和实物保持一致，可直接作为配套外设开发、安装支架设计、场景装配仿真的几何参考基准。从实际使用需求来看，这类全景相机需要兼顾手持便携、多场景挂载、防磕碰的使用要求，因此建模过程中首先还原了设备整体的圆角矩形壳体轮廓，壳体边缘的大圆角过渡并非单纯的外观设计，一方面是降低手持时的硌手感，另一方面在设备意外跌落时能分散边角的冲击应力，减少壳体开裂的概率。设备正面的椭圆形镜头凸台是结构设计的核心区域，建模时严格还原了镜头凸台相对于壳体基准面的突出高度，以及凸台周边的下沉避让空间，这个尺寸边界直接决定了配套保护镜、镜头硅胶套的设计公差，如果凸台高度尺寸偏差超过0.2mm，就会出现保护镜压合不到位、或者刮花镜头镜片的问题。设备侧面的USB接口位置，建模时完整还原了接口凹槽的深度、接口端面相对于壳体内壁的缩进距离，这个尺寸是配套防水塞、外接充电转接头设计的核心参考，凹槽的宽度尺寸需要兼顾USB插头的插拔空间，同时预留防水塞的密封压缩量，避免日常使用中汗液、雨水顺着接口缝隙渗入设备内部。

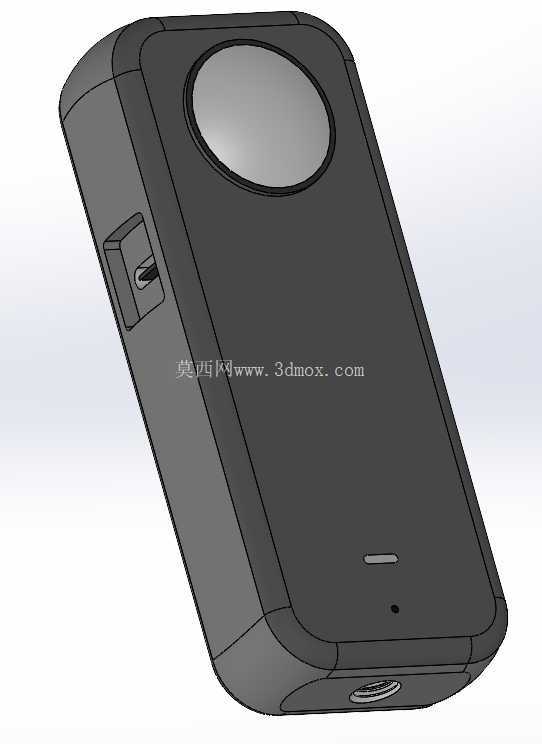

　　设备底部的三个功能开孔，分别对应麦克风拾音孔、状态指示灯孔、固定螺柱定位孔，建模时严格对齐了三个开孔的相对位置坐标，其中固定螺柱的深度、内螺纹规格对应的安装尺寸，直接关系到第三方自拍杆、车载支架、头盔固定底座的配合兼容性，很多副厂支架出现安装松动、螺孔滑牙的问题，本质就是没有对齐这个固定孔位的深度和同轴度公差。从建模的曲面处理逻辑来看，设备前后壳体的分模线位置做了精准的还原，分模线沿着壳体侧面的曲率变化自然过渡，没有出现曲面断层或者错位，这个分模线位置是壳体注塑生产时的关键基准，在做配套的硅胶保护套设计时，需要沿着分模线位置做止口避让，才能保证保护套安装后和壳体贴合紧密，不会出现翘边、积灰的问题。

　　镜头区域的曲面是整个建模过程中精度控制的重点，因为全景相机的两个鱼眼镜头需要实现360度无死角拍摄，镜头外的保护玻璃曲面弧度、和周边壳体的高度差，都会直接影响拍摄画面的边缘成像，如果周边壳体高出镜头保护玻璃，就会在画面边缘形成暗角，因此建模时严格按照实测尺寸控制了镜头周边壳体的高度差，保证镜头的视场角不会被壳体结构遮挡。设备背面的电池仓盖位置，建模时还原了仓盖和壳体的配合间隙，以及仓盖边缘的密封胶条安装槽，这个安装槽的宽度和深度尺寸，决定了设备的防水等级，胶条压缩量控制在胶条直径的25%-30%区间时，既能保证密封防水效果，又不会因为压缩量过大导致仓盖开合困难。在做安装边界的尺寸校核时，重点核对了设备整体的长宽高尺寸，以及各个外接配件的安装空间：比如安装在头盔侧面时，设备突出头盔表面的高度不能超过40mm，否则在运动过程中容易被树枝、障碍物刮碰；安装在自行车把手上时，设备侧面的USB接口位置要和把立保持足够的距离，方便充电线插拔，不会出现线身弯折过度的问题。很多结构工程师在做这类数码产品的配套外设设计时，往往会因为没有精准的三维模型，只能反复打样测试配合尺寸，不仅浪费打样成本，还会拉长开发周期，这个精准的实体模型可以直接导入装配环境中做干涉检查，提前验证支架、保护壳、外接配件的配合公差，减少实物打样的迭代次数。

　　另外模型中还原的壳体表面磨砂区域和亮面区域的分界位置，也可以作为后续表面处理工艺的参考，比如磨砂区域的咬花规格、亮面区域的抛光要求，都可以结合模型的曲面分区做对应的工艺标注。需要说明的是，模型中的内部曲面过渡是基于外部实测尺寸做的合理结构还原，虽然内部筋位、电路板的具体结构没有做完全复刻，但所有外部的安装、配合、接口尺寸都和实物完全一致，完全能够满足外设开发、装配仿真、场景展示的使用需求，不会因为内部结构的简化影响外部尺寸的参考价值。在实际的工程应用中，这类消费级数码产品的精准三维模型，除了用于配套配件开发，还可以用于产品展示动画制作、电商场景的渲染输出、教学案例中的结构讲解，不需要再花费时间去逆向扫描实物，大幅提升相关工作的效率。
