16毫米白色自复位瞬时按压按钮结构

在低压电控回路的人机交互环节，小型瞬时按钮是最常见的指令输入元件之一，这类16mm安装规格的白色瞬时按钮，常被布置在小型设备操作面板、手持控制盒、仪器仪表的操控区域，用来触发瞬时动作指令，比如设备点动、信号复位、功能切换这类不需要保持接通状态的操作场景，和带锁存的自锁按钮不同，这类瞬时按钮仅在按压行程内保持触点通断，外力撤除后会依靠内部复位结构自动回到初始位置，避免误触发长期接通带来的设备风险。

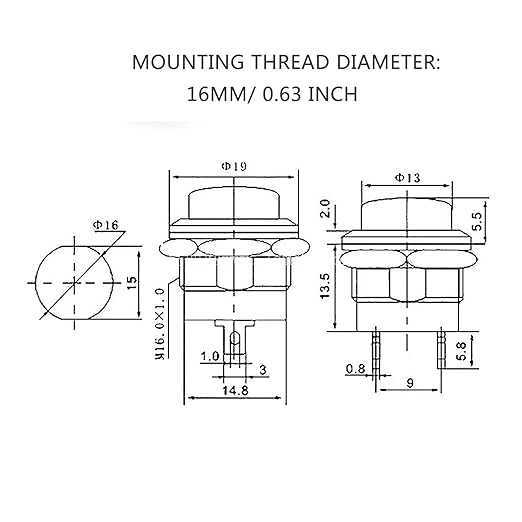

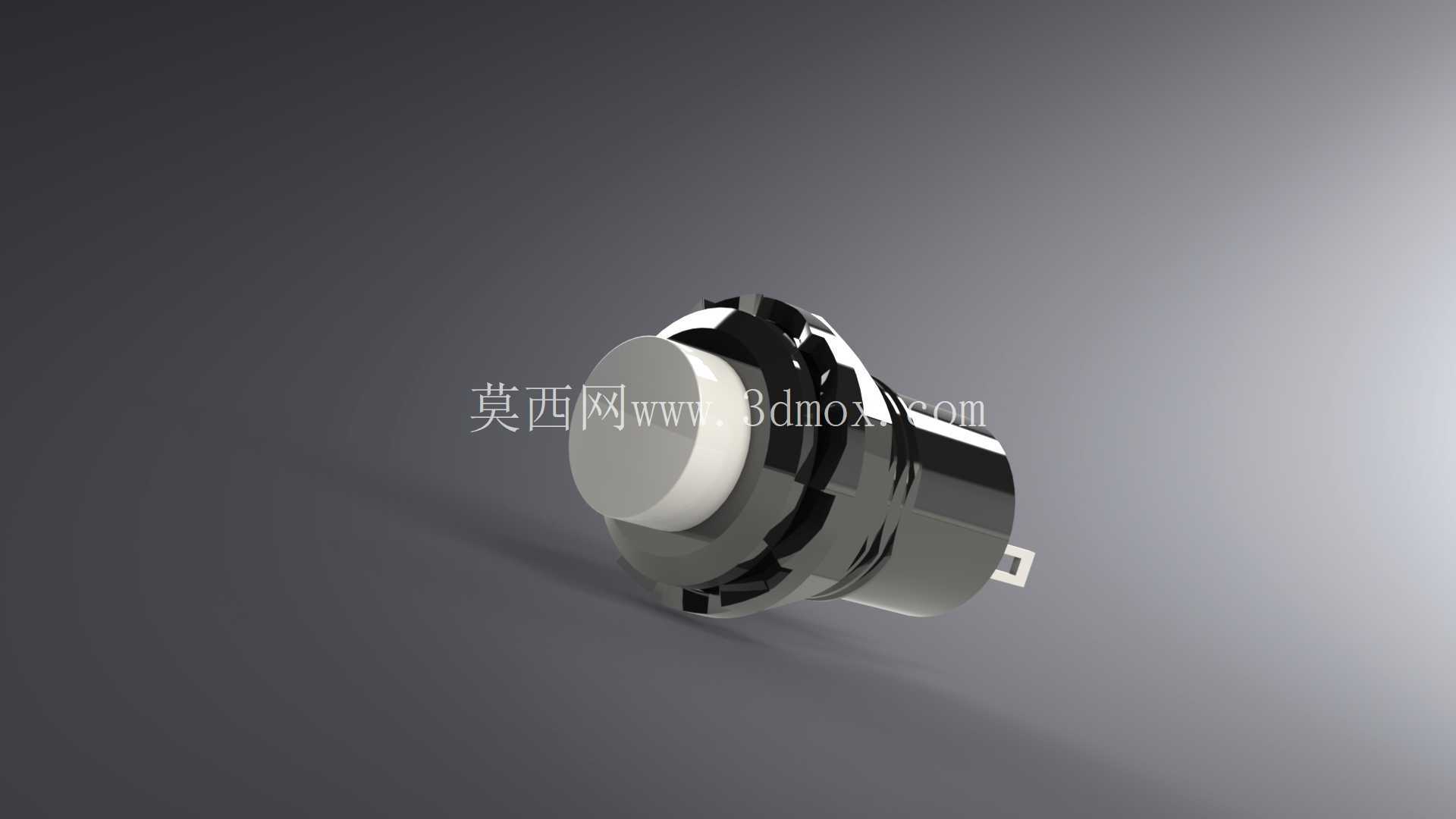

从结构设计逻辑来看，这款按钮采用了标准的16mm面板开孔安装尺寸，适配行业通用的开孔公差要求，安装时通过自带的螺纹锁紧环从面板背面固定，不需要额外的安装支架，能适配1到5mm厚度范围的面板材质，不管是常见的冷轧钢板喷塑机柜面板、ABS工程塑料操作盒，还是薄铝合金面板都能可靠固定，安装后按钮头部突出面板的高度控制在合理范围，既方便操作人员按压触发，又不会因为突出过多被意外磕碰触发误动作。按钮头部采用白色圆形按压帽，表面做了哑光处理，不会在车间照明环境下产生反光干扰操作人员识别，按压帽的边缘做了微小的圆弧过渡，手指按压接触时不会有锐利的棱角触感，长时间频繁操作也不会产生明显的不适感。

内部的动作结构采用了直动式触点设计，按压行程控制在2到3mm区间，触发行程清晰，按压过程中能感受到明确的动作反馈，不会出现虚位或者行程模糊的问题，触点部分采用了常规的常开触点配置，按压时触点闭合接通回路，松开后复位弹簧带动推杆回到初始位置，触点快速断开，能满足常规的低压控制回路通断需求，适配常见的24V直流控制信号回路，也可用于小功率的交流控制回路。按钮尾部采用插片式接线端子，不需要焊接，直接用标准的6.3mm插簧就能完成接线，装配和后期维护更换都很方便，接线后端子部分和安装面板之间有足够的绝缘间隙，不会出现接线端触碰金属面板导致短路的问题。

在实际选型应用中，这类白色瞬时按钮常被用作设备的启动点动、信号测试、复位确认等功能，白色的头部配色也符合常规的电控元件配色规范，和红色停止、黄色警示类按钮形成明确的视觉区分，操作人员能快速通过颜色识别按钮功能，降低误操作概率。建模过程中需要重点关注安装螺纹的尺寸公差、按压行程的空间预留、内部复位弹簧的安装空间、插片端子的位置尺寸，这些参数直接决定了按钮实物装配后的动作可靠性，比如安装螺纹的大径小径尺寸如果偏差过大，会导致锁紧环无法顺利拧入，或者固定后出现松动；按压行程的空间如果预留不足，会导致按钮按到底后触点无法可靠接通，或者复位时出现卡滞；插片端子的位置如果和模型存在偏差，会导致实际接线时插簧无法顺利插入，或者和周边其他元件产生干涉。

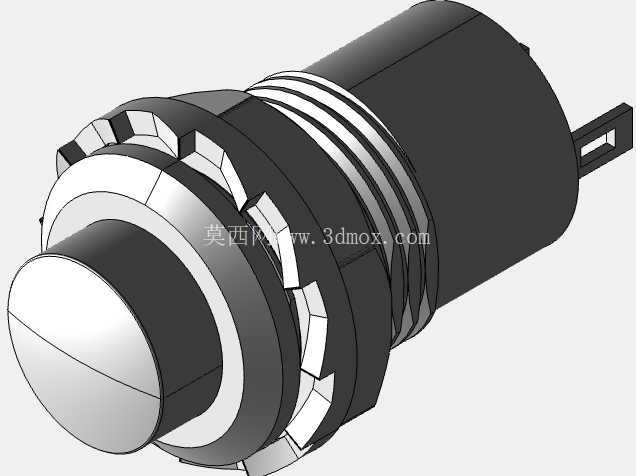

从结构细节来看，按钮的外壳部分采用了金属外壳搭配绝缘内芯的设计，金属外壳能提升按钮整体的结构强度，安装锁紧时能承受足够的锁紧力，不会因为拧紧锁紧环导致外壳开裂，内部的绝缘内芯则把带电的触点部分和金属外壳完全隔离开，避免外壳带电带来的安全隐患。按钮头部和外壳之间的配合间隙控制在很小的范围，既能保证按压动作顺畅，又能阻挡日常使用中的灰尘、细小碎屑进入按钮内部，延长元件的使用寿命，适配普通工业车间的使用环境，不需要额外的防护结构就能满足常规的IP40左右的防护等级要求，应对日常的粉尘飞溅、偶然的手指触碰都没有问题。
