12mm规格黄色凸头自复位按钮结构

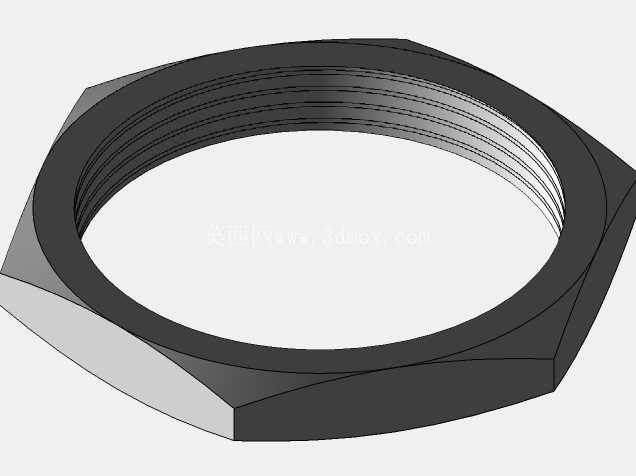

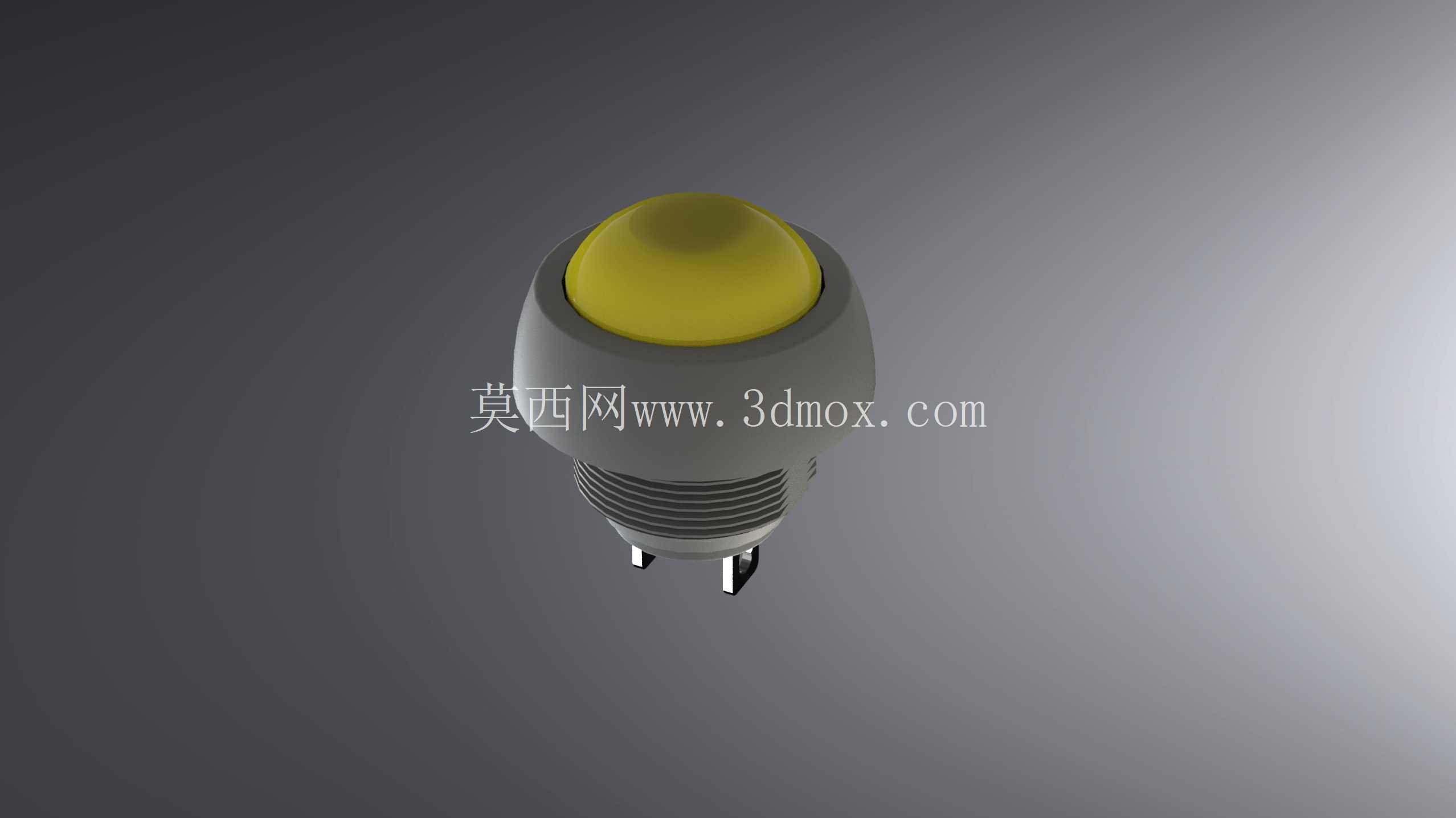

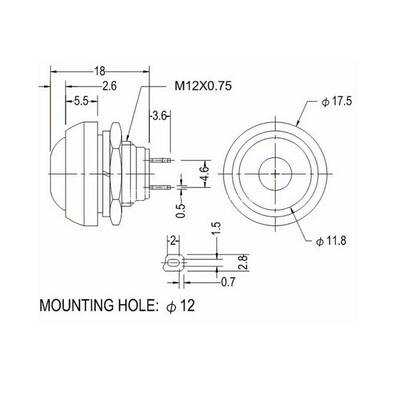

　　从结构设计来看，这款按钮采用螺纹式安装结构，主体外壳带标准外螺纹，配套锁紧螺母可以从面板背面拧紧固定，适配1mm到5mm厚度的常见面板材质，不管是冷轧钢板喷塑机柜、亚克力绝缘面板还是ABS工程塑料操作盒，都能通过这种螺纹结构实现牢靠固定，安装开孔为标准12mm圆孔，开孔公差控制在±0.1mm即可顺利装入，不需要额外做异形开孔加工，面板装配效率很高。按钮头部采用半球形凸头设计，黄色的按压帽高出安装面板一定高度，操作人员不需要刻意低头寻找点位，仅凭指尖触感就能快速定位按压位置，半球形的弧面和指尖接触面积适中，长时间频繁点按也不会产生明显的硌手感，帽体采用耐候性工程塑料材质，表面做了细微的磨砂处理，既不会因为手上沾有少量油污出现打滑，也能在常规工业环境下抵抗轻度的酸碱腐蚀、紫外线老化，长期使用不会出现帽体脆裂、颜色褪色的问题。这款12mm安装直径的黄色凸头按钮，是低压控制回路里极为常见的手动触发元件，日常在小型控制柜、手持操作盒、桌面式测试治具、便携检测设备面板上都能见到它的身影，承担着瞬时信号触发、回路点动控制、功能切换确认的作用，和常规自锁按钮不同，它依靠内部复位弹簧实现松手自动回弹，仅在按压行程内保持触点通断状态，不会持续锁定回路状态，非常适合需要点动操作、瞬时信号输入的场景，比如设备调试阶段的步进点进、安全回路的手动复位触发、小型机具的启停点控。

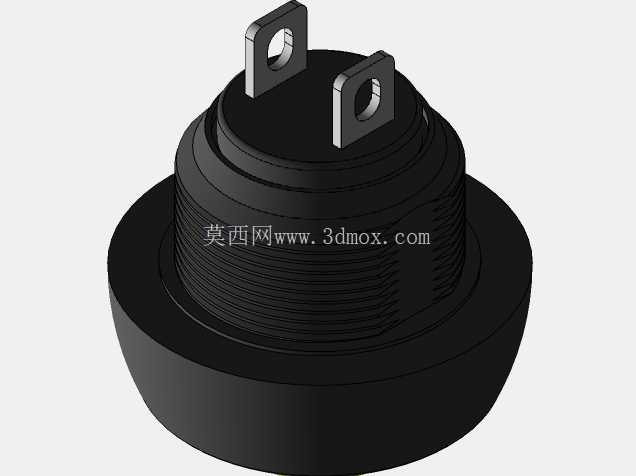

　　触点部分采用标准插片式接线端，插片宽度适配常规的冷压接线端子，不需要焊接作业，接线时直接把压好端子的导线插到位即可，后期维护更换也能快速拆线，不需要对整个回路做大面积拆解。内部的复位弹簧采用不锈钢材质，经过预设弹力调校，按压力度控制在适合单手操作的区间，既不会因为弹力过轻导致意外触碰误触发，也不会因为弹力过重造成长时间操作的手指疲劳，按压行程做了分段设计，前半段为空行程消除装配间隙，后半段为触点触发行程，到位时有清晰的触感反馈，操作人员不需要观察指示灯也能确认按压动作已经生效。

　　从安装边界来看，按钮装入面板后，背面的接线端突出长度控制得比较紧凑，在内部布线空间有限的小型操作盒内也不会和其他元件、导线产生干涉，螺纹部分的长度预留了足够的调节余量，即使面板背面贴有密封泡棉、绝缘垫片，也能保证锁紧螺母完全啮合，不会出现固定松动的问题。按钮的防护等级适配常规室内工业场景，头部和面板贴合的位置带有一体式密封垫圈，拧紧螺母后可以阻挡面板表面的溅水、灰尘进入设备内部，适合在普通生产车间、实验室、设备操作台这类非极端恶劣环境下长期使用。

　　在实际选型搭配中，这种黄色按钮通常被用作复位、点动、预警触发类功能的操作元件，和红色急停按钮、绿色启动按钮、黑色停止按钮形成明确的颜色区分，操作人员可以通过颜色快速识别按钮功能，降低误操作的概率，半球形的头部设计也和常见的平头按钮、旋钮开关形成外形差异，在密集排布的操作面板上能被快速识别。建模过程中对按钮的各个配合间隙做了还原，包括螺纹的牙距、插片的厚度、按压帽和主体外壳的配合缝隙、锁紧螺母的防滑槽细节都做了准确复刻，既可以直接用于设备面板的布局干涉检查，也能作为操作界面人机工程设计的参考元件，导入装配体后不需要额外做结构简化就能直接用于虚拟装配验证，检查面板开孔位置、按钮和周边元件的安全间距、接线端的布线空间是否满足要求，避免实际加工装配时出现元件干涉、安装空间不足的问题。
