7毫米黄色帽小型按压式按钮结构

做小型电控面板布局的时候，最容易在操作件选型上踩坑——尤其是手持设备、小型检测仪器这类对安装空间卡得极严的场景，常规12mm按钮往往会挤占内部走线空间，甚至顶到后方的PCB板。这款7mm规格的按压按钮，就是针对这类紧凑安装场景设计的操作元件，我之前做便携型气体检测仪的操作面板时，就用过同规格的部件，当时为了把三个功能键、一个电源键塞到宽度仅40mm的手持壳体上，反复调整了三次安装孔位，最后敲定的就是这类小直径按钮，既保证了操作手感，又没让内部接线出现过度弯折的情况。

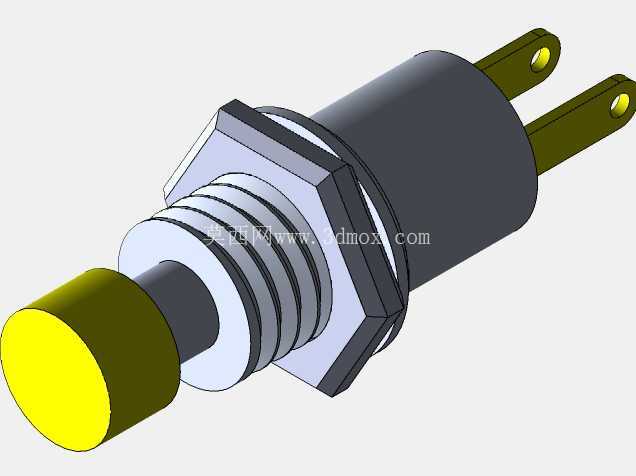

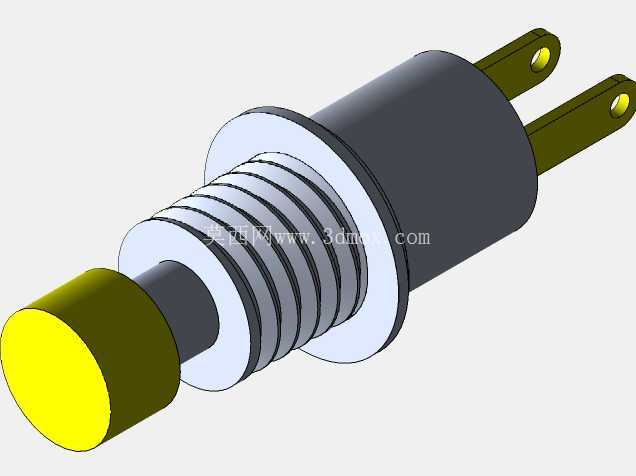

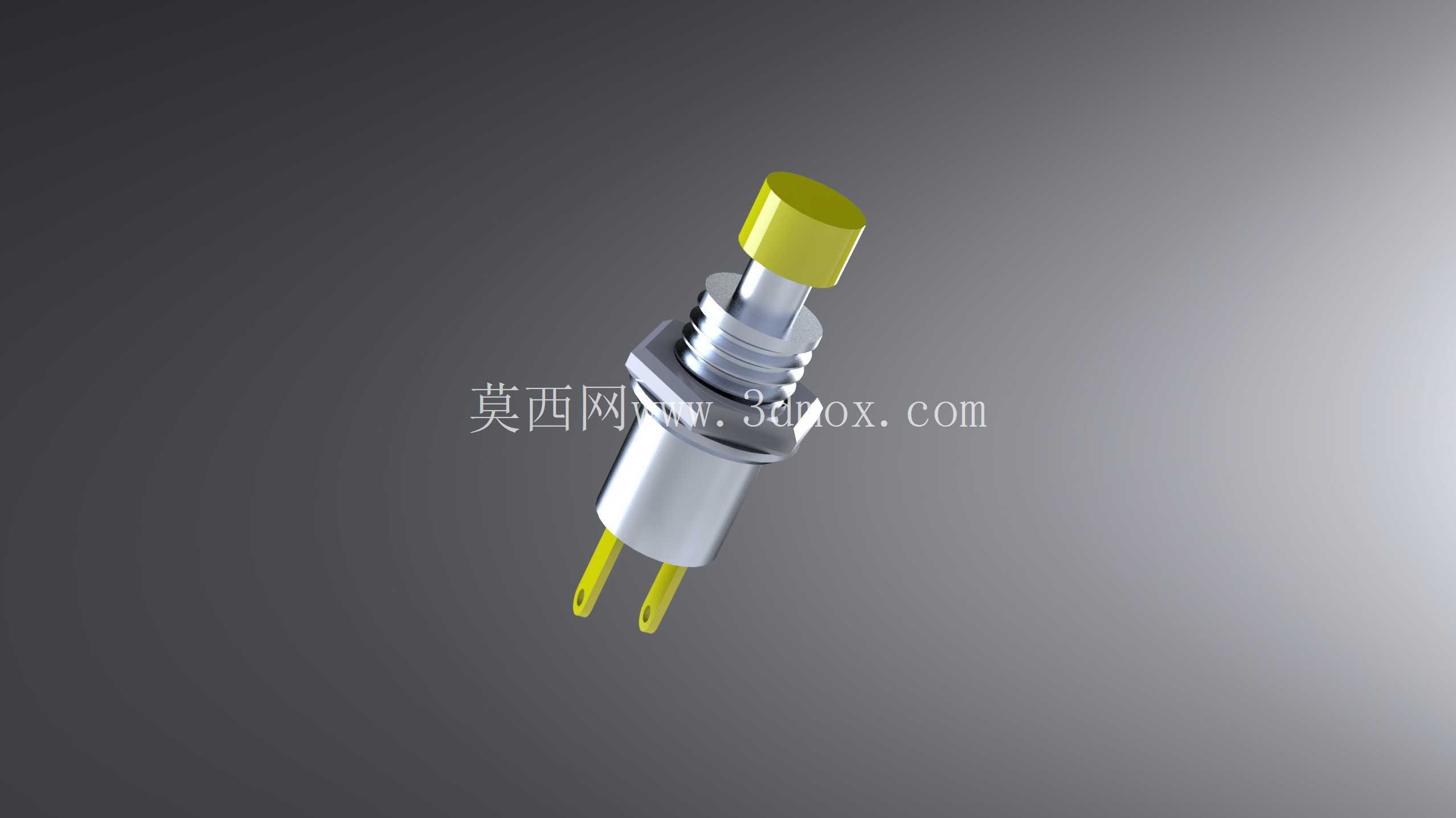

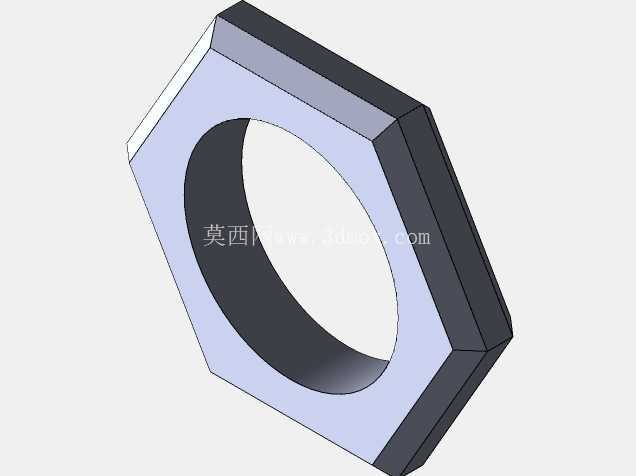

从结构上看，这款按钮采用金属外壳作为主体支撑，安装段带外螺纹与配套六角螺母，安装时直接在面板上开对应直径的通孔，从面板前方插入按钮，后方拧上六角螺母即可完成固定，不需要额外的卡扣结构，安装效率很高，而且金属螺纹的锁紧力足够，哪怕是在有小幅振动的便携设备上，也不会出现松脱移位的问题。按钮顶部的黄色操作帽采用凸起式设计，帽身做了细微的防滑纹理，手指按上去的时候不会打滑，而且黄色属于高辨识度的警示色，通常用来作为复位、急停触发之外的功能操作键，比如设备的功能切换、采样触发这类需要操作人员快速识别的按键，在一堆黑色、灰色的按键里能一眼找到，降低误操作的概率。

内部的导通结构采用直动式触点设计，按下去的时候两个插脚导通，松开后靠内部的弹簧自动复位，属于自复位式按钮，不需要额外的锁止结构，适合点动控制的场景——比如测试设备的信号触发、小型机具的点动进给，按一下给一个脉冲信号就完成操作，不需要持续保持导通状态。尾部的两个插脚是标准的2.8mm插片规格，常规的冷压端子直接插上去就能接线，不需要焊接，对于小批量设备的组装来说，能省不少接线的工时，而且后期维护更换的时候，拔下端子就能拆按钮，不用动烙铁，维修效率很高。

设计这类小尺寸按钮的时候，最需要注意的是安装边界的预留：首先是面板开孔的公差，不能开得太大，否则按钮会在孔里晃，一般开孔直径比按钮安装段大0.1mm就足够，既能顺利插进去，又不会有明显的旷量；其次是面板后方的安装深度，这款按钮的尾部插脚加上接线端子的长度，需要预留至少15mm的纵深空间，如果后方有PCB板的话，要注意避开插脚的位置，防止端子顶到PCB造成短路；还有就是操作行程的预留，按钮的按压行程大概在2mm左右，面板前方不能有突出的结构挡住按钮帽的按压路径，比如面板上的贴膜、装饰条，要在按钮位置开对应的避让孔，保证按下去的时候能触发行程，不会被卡住。

在实际应用里，这类小按钮除了用在手持检测设备上，还经常出现在小型通讯终端、桌面型小型测试仪器、模型遥控设备的面板上，甚至一些DIY的电控小装置里也会用到——毕竟7mm的直径很小，哪怕是在很小的壳体上也能布置多个按键。它的金属外壳还能起到一定的电磁屏蔽作用，对于有抗干扰要求的小型通讯设备来说，金属外壳能减少外部电磁信号对内部触点的干扰，避免出现误触发的情况。另外，按钮的操作帽和主体之间做了密封台阶，日常使用中溅上去的少量水渍、灰尘不会轻易进到按钮内部，能适应一般的工业现场使用环境，不需要额外做防水罩就能满足普通场景的防护要求。

建模的时候要特别注意几个配合尺寸：一是安装螺纹的螺距，要和标准的细牙螺纹匹配，不然配的螺母拧不上；二是按钮帽和主体之间的间隙，要留够0.2mm左右的活动间隙，保证按压的时候不会卡滞；三是尾部插脚的间距，要和标准的插片端子间距一致，不然买回来的端子插不上去，之前有个同行建模的时候没注意插脚间距，打样回来才发现端子对不上，只能重新改模，耽误了快一周的项目进度。还有内部弹簧的选型，要保证按压力度在1.5N到2N之间，按下去不会太硬导致手指累，也不会太轻稍微碰一下就误触发，这个力度区间是手持设备操作的最优手感范围，做结构设计的时候需要反复验证弹簧的弹力参数。
