12mm黑色球形凸头按压式按钮

这类12mm规格的黑色凸头按钮，是工业控制、消费电子、小型机电设备里极为常用的手动触发元件，日常做设备面板布局选型时，这类小尺寸按钮往往是高密度排布场景的首选——毕竟12mm的安装开孔直径，能在有限的面板空间里塞下更多控制点位，不会像16mm、22mm规格的按钮那样占用过多面板面积，很适合手持检测设备、小型工控盒、桌面型实验装置这类面板空间局促的产品使用。

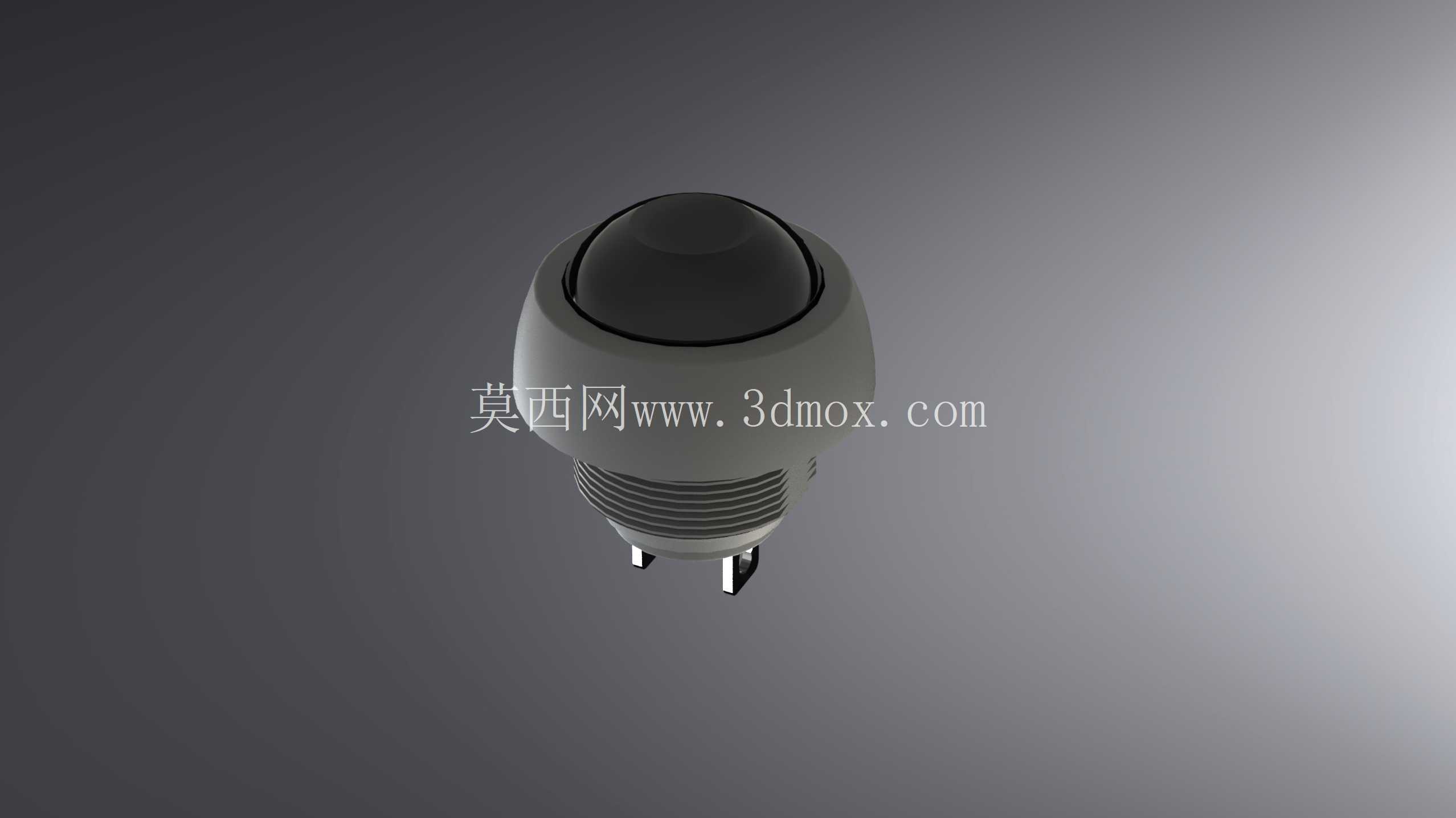

从结构设计上看，这款按钮采用球形凸头的按压端造型，和常见的平钮、凹钮区别很明显：凸头的球面高出安装基座一定高度，操作人员不用刻意低头找按键位置，靠指尖触感就能快速定位触发点，戴薄劳保手套操作时也能准确按到触发位置，不会出现平钮常见的按偏、触发不到位的问题；黑色的按键主体采用哑光工程塑料材质，既不会在强光环境下产生反光干扰操作人员视线，长期使用后也不容易残留明显的指纹、汗渍，外观一致性保持得更好。

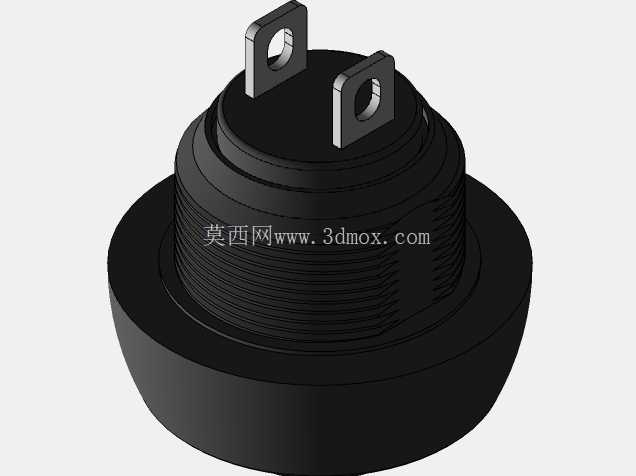

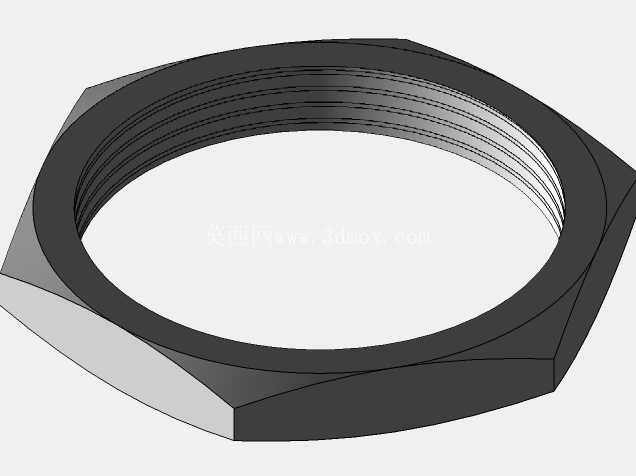

安装结构上，这款按钮采用螺纹式安装基座，基座外侧带标准公制螺纹，配套锁紧螺母就能从面板背面完成固定，安装时只需要在面板上开出对应直径的圆孔，不需要额外做定位卡槽、螺丝孔位，加工门槛很低，不管是钣金冲压面板、塑料注塑面板还是3D打印的手板面板，都能快速完成装配；基座下方的插片式接线端，适配常规的2.8mm规格快插端子，接线时不需要焊接，把端子压接好导线之后直接插到位就能完成电气连接，后期维护更换时拔下端子就能拆下按钮，不用重新整线，维修效率很高。

功能层面，这款按钮属于自复位式按压结构，自然状态下靠内部弹簧保持触点断开（或闭合，依具体电路逻辑选型），按下时触发触点状态切换，松开后自动回弹到初始位置，适合做信号触发、点动控制类的功能，比如设备的启动复位、参数微调触发、急停旁路的点动确认这类不需要保持锁定状态的操作场景；按钮的防护结构做了基础的防尘设计，基座和按键之间的配合间隙控制得很小，日常车间环境里的浮尘不容易进到按钮内部，不会因为积灰导致触点接触不良、卡滞回弹失效的问题。

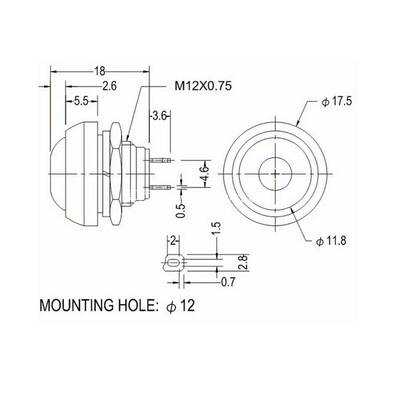

做三维建模的时候，这类按钮的细节处理要特别注意几个安装边界：首先是螺纹段的有效长度，要匹配常规面板的厚度范围，螺纹长度过短会导致厚面板无法锁紧，过长则会在面板背面突出太多，干涉内部的走线或者其他元器件；其次是凸头部分的突出高度，既要保证触感清晰，又不能突出太多避免设备搬运、存放时被意外磕碰触发，球面的弧度要做顺滑过渡，不能有尖锐棱角，避免长期按压时硌手；接线插片的位置要和基座保持足够的安全间距，两个插片之间要做挡筋隔离，避免接线后导线裸露部分短路；按钮的整体同轴度要控制好，按压时不能出现偏磨、卡滞的情况，回弹行程要均匀，按压力度保持在适合手指操作的区间，不会太硬按不动，也不会太轻容易误触发。

实际选型应用时，这类按钮常和同规格的其他颜色按钮搭配使用，比如红色做停止、绿色做启动、黄色做故障复位，统一的安装尺寸能让面板开孔标准化，减少加工时的换刀流程，也能让面板布局更整齐美观；在做三维装配设计时，要给按钮背面的接线端子留出足够的走线空间，不能把其他元器件紧贴着按钮基座布置，不然插接线的时候会没有操作空间，后期维护拆换按钮也会很麻烦；同时要注意按钮的按压行程，面板内侧要留出足够的回弹空间，避免按钮按到底时碰到内部的PCB板或者结构件，导致触点无法完全触发。
