1:14比例遥控挖掘机履带行走底盘结构

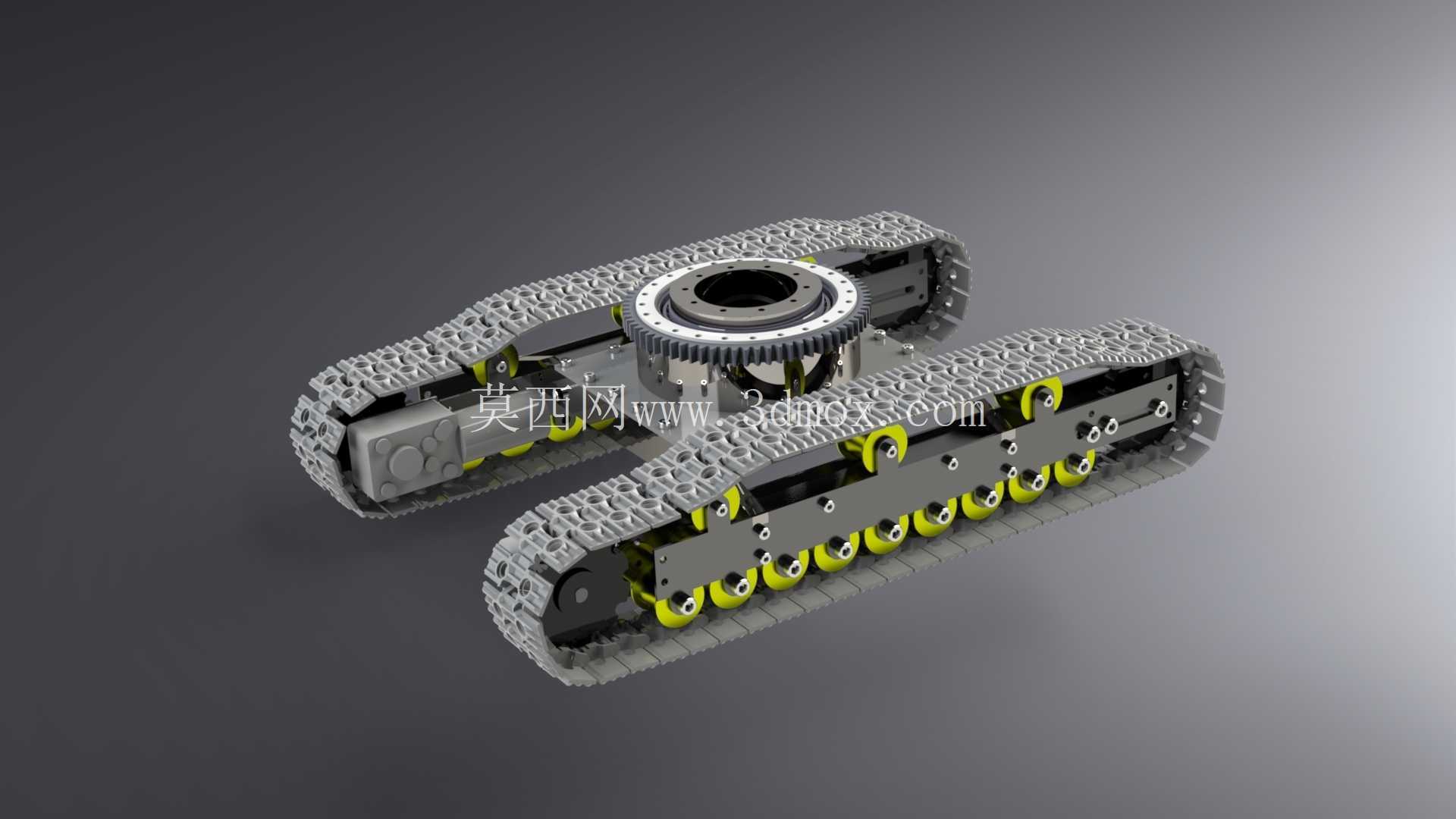

遥控仿真挖掘机模型的履带底盘，是整台模型承载上部回转机构、工作装置的核心基础部件，直接决定模型行走通过性、作业稳定性与仿真还原度。这款1/14比例的履带底盘，参照真实工程挖掘机的底盘结构按比例缩放设计，完全复刻实车底盘的承重、导向、驱动、张紧四大核心功能模块，适配同比例6015B型遥控挖掘机模型的上部结构安装需求。

从实际应用场景来看，这类比例模型底盘主要服务于仿真模型爱好者的拼装、改装与动态演示需求，同时也可作为工程机械教学演示的缩比教具，直观展示履带式行走机构的组成与工作原理，相比纯静态展示模型，带完整行走功能的底盘能够模拟实车的行进、转向、爬坡等动作，还原真实挖掘机的作业姿态。

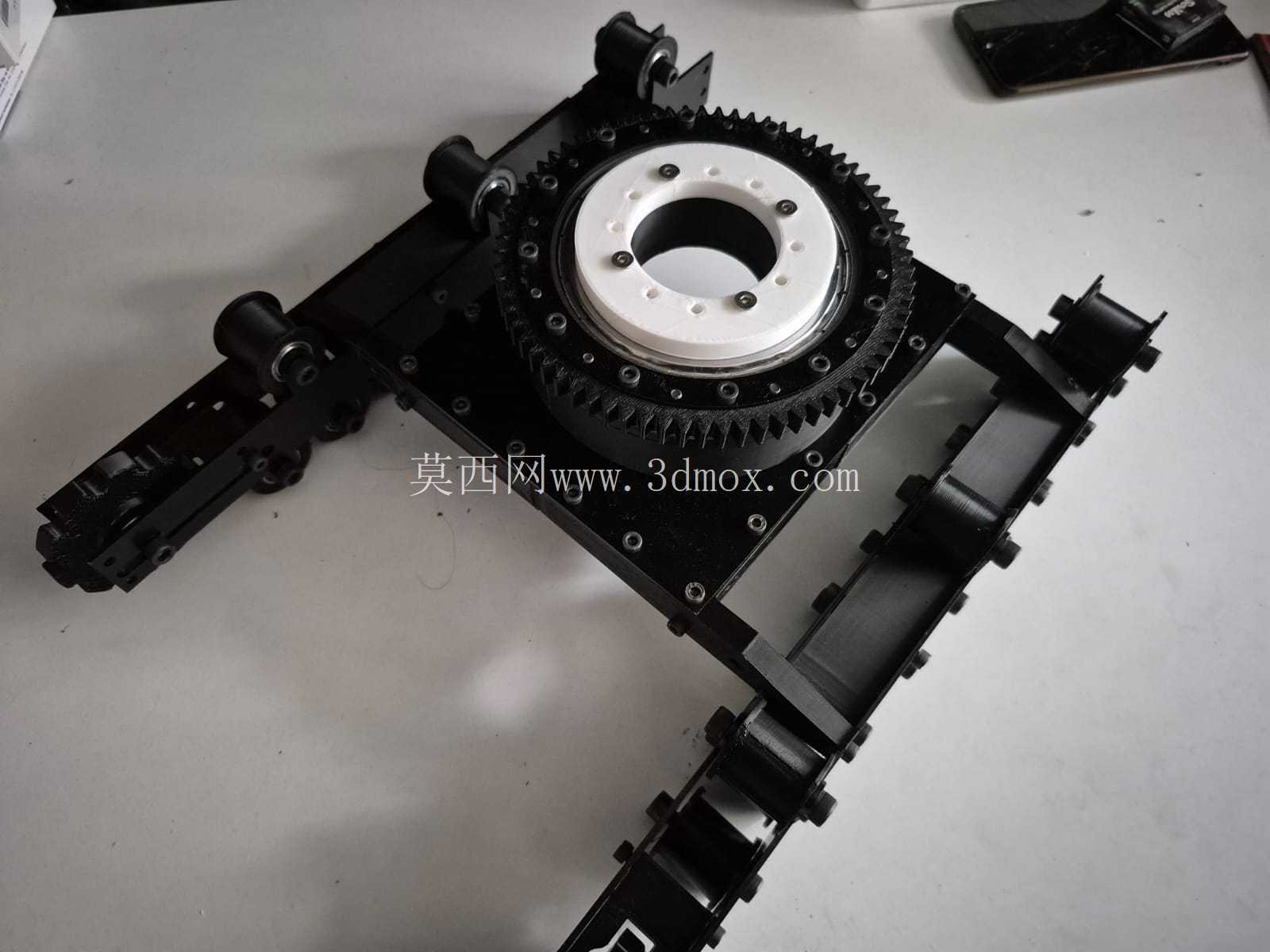

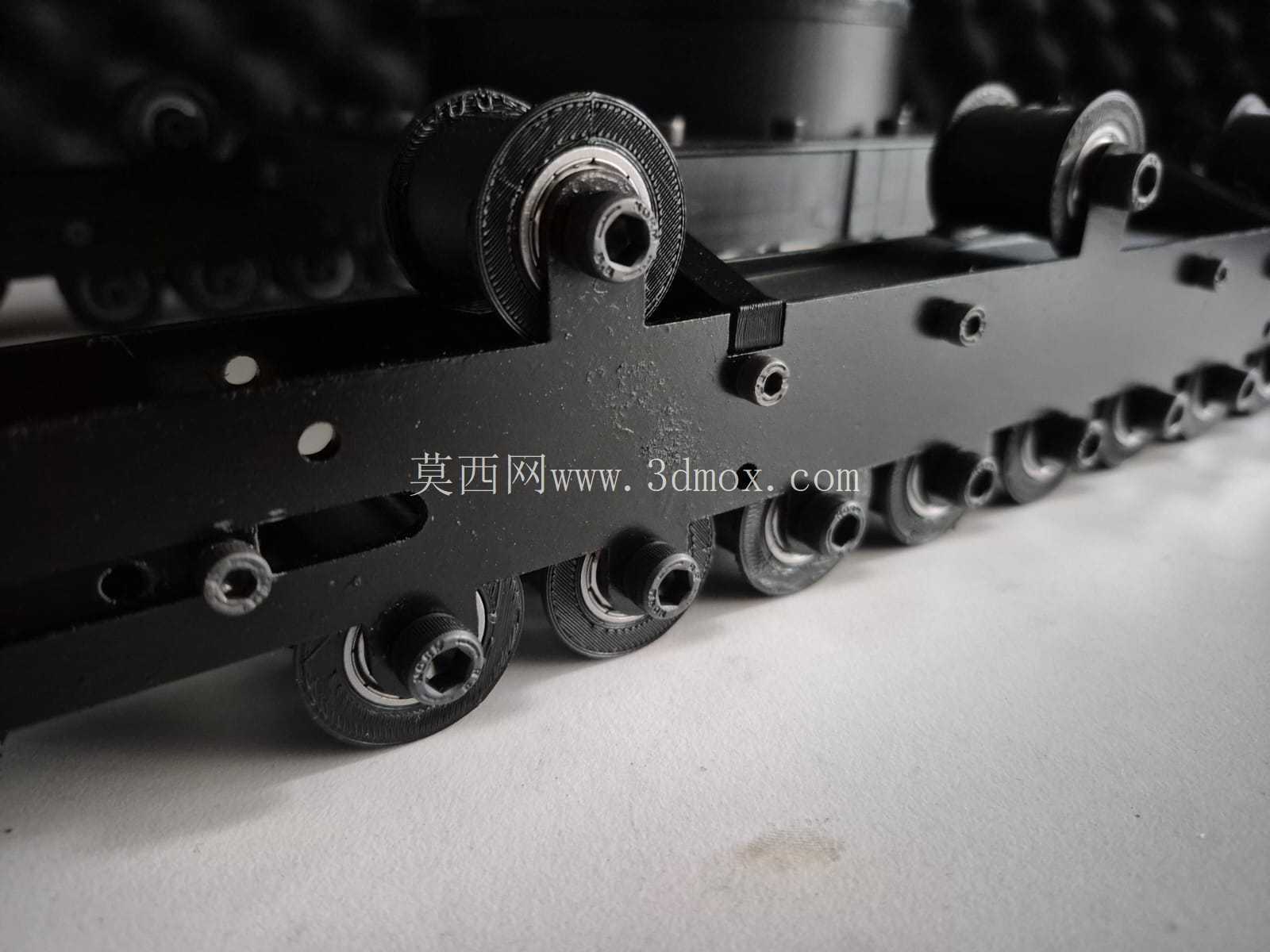

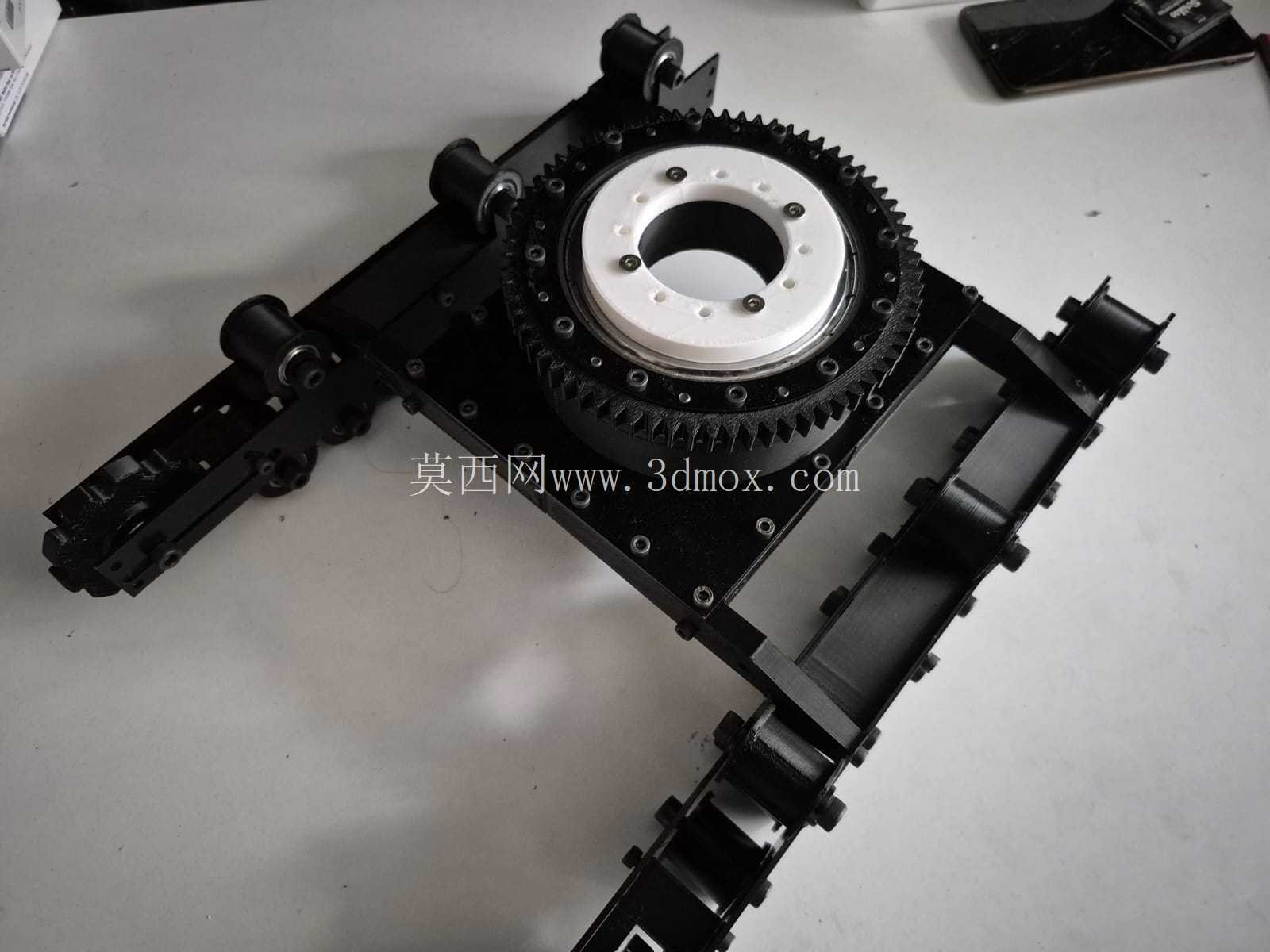

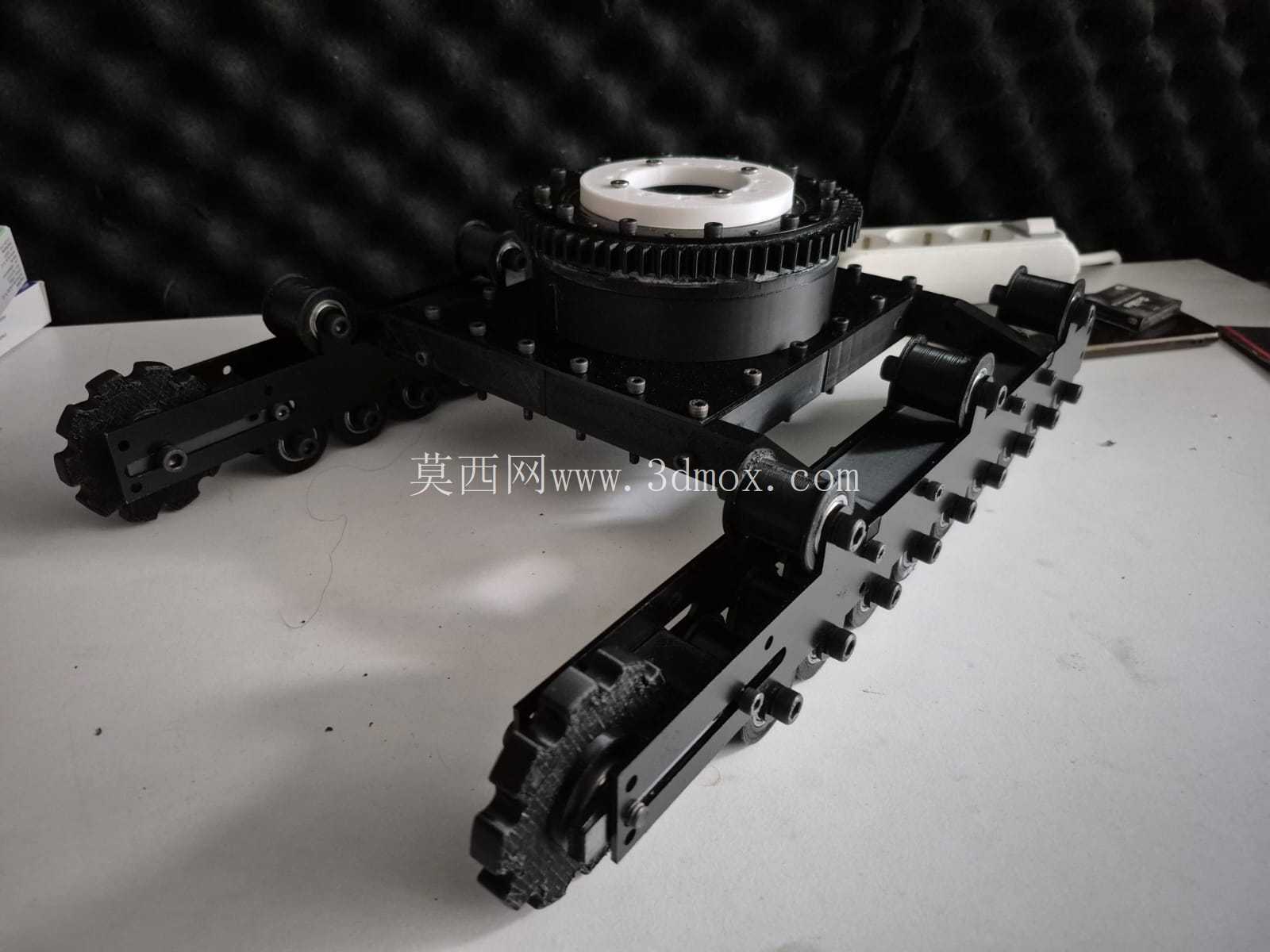

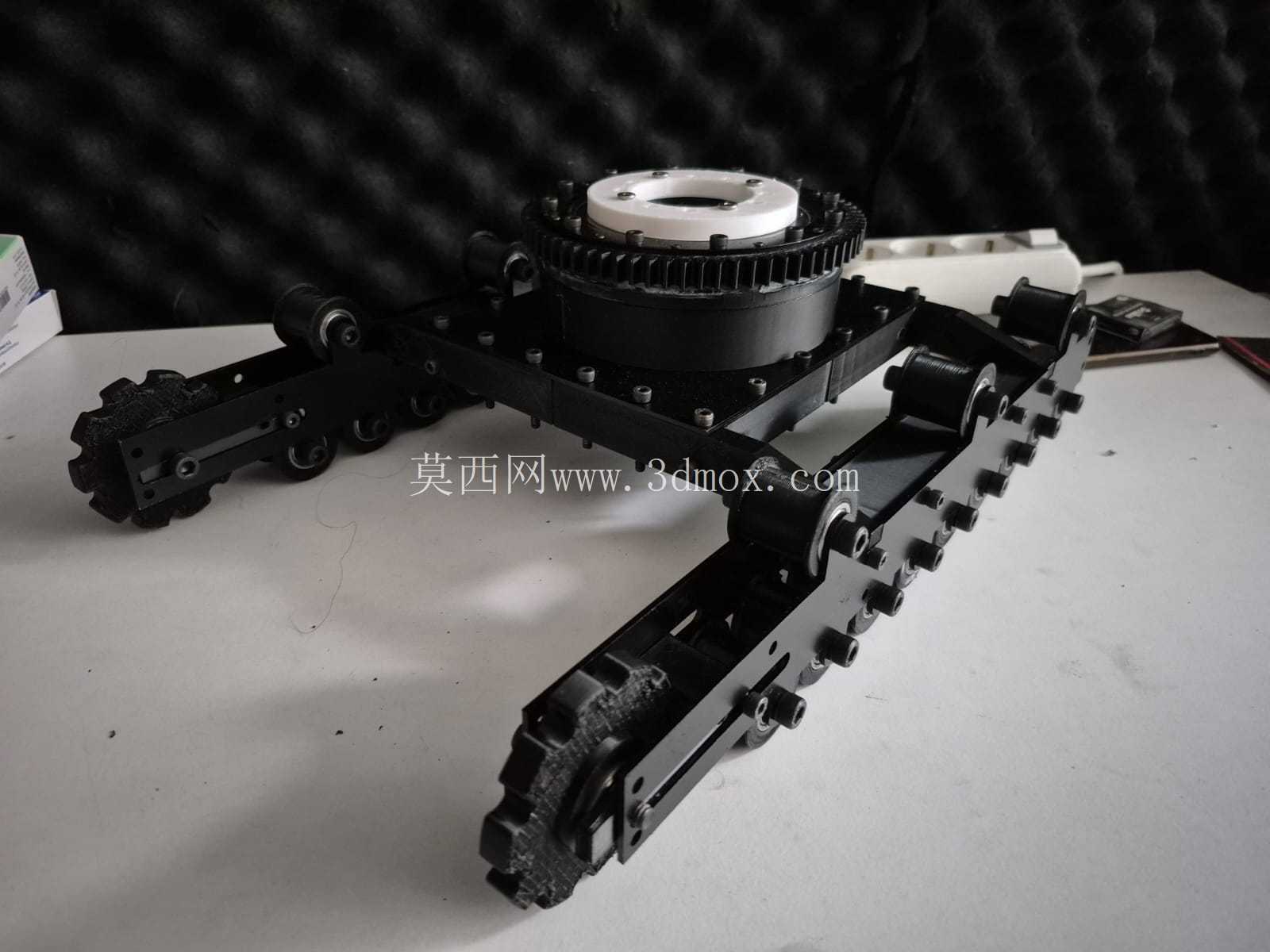

在功能特性设计上，底盘两侧对称布置履带行走总成，每侧包含多组承重轮，沿底架纵梁均匀排布，负责将上部整机重量均匀传递到履带板上，避免局部应力集中导致履带变形；前端设置导向轮，配合张紧机构调整履带张紧度，防止行走过程中履带脱轨；后端集成驱动轮安装位，可适配对应规格的减速驱动马达，通过驱动轮齿与履带销孔的啮合传递扭矩，带动整条履带循环转动实现行走。底盘中部设置回转支承安装座，采用标准法兰连接结构，上部可直接安装回转齿轮与回转支承，承载上部工作装置的回转动作，安装座的定位止口与螺栓孔位严格匹配同比例回转支承的安装尺寸，保证回转过程的同轴度，减少转动卡顿与偏磨问题。

设计思路上完全遵循实车底盘的载荷传递路径，底架主体采用箱型梁结构设计，在保证比例尺寸协调的前提下，尽可能提升结构刚性，避免模型在行走、模拟作业过程中出现底架变形的问题。履带板采用模块化拼接设计，每节履带板之间通过销轴铰接，既保证履带弯曲时的灵活性，又能在承重状态下保持足够的结构强度，履带表面的防滑齿结构参照实车履带设计，在模拟沙土、碎石等不同路面行走时能够提供足够的抓地力，减少打滑情况。张紧机构采用螺杆调节形式，通过旋转调节螺杆改变导向轮的前后位置，即可调整履带的张紧程度，调节行程预留足够余量，能够补偿履带长期使用后的磨损伸长量，延长履带总成的使用寿命。

从安装边界尺寸来看，底盘整体宽度、长度严格遵循1/14比例的缩放要求，两侧履带外侧的宽度尺寸控制在适配同比例模型车壳的安装范围内，底架上部的回转支承安装面到履带底部的高度尺寸，匹配上部工作装置的作业姿态设计，保证动臂抬升、挖斗作业时整机重心落在履带支撑范围内，避免模拟作业时出现倾翻问题。各轮系的安装孔位同轴度公差控制在模型加工可实现的范围内，既保证转动灵活性，又不会出现轮系偏摆导致的履带啃边问题。驱动轮的安装轴径尺寸适配常用的模型减速马达输出轴，无需额外改装即可直接装配，降低模型拼装的难度。底架上预留的上部结构安装孔位，与同比例挖掘机的上车架定位孔完全对应，安装时可直接通过螺栓固定，不需要二次打孔修改，保证装配精度。

在细节设计上，底架侧面的托带轮结构也完全还原实车配置，托带轮布置在底架上部两侧，承托履带的上半部分，避免履带过长出现下垂拍打底架的问题，同时让履带运转过程更加顺畅。所有轮系都预留了轴承安装位，装配微型轴承后可大幅降低转动阻力，减少行走过程中的动力损耗，让模型行走动作更加流畅。整个底盘的结构拆分充分考虑了模型加工与装配的工艺性，各个零件都具备合理的拔模斜度与壁厚，既可以采用3D打印工艺制作原型件，也可以通过模具注塑实现批量生产，零件之间的连接方式以螺栓连接为主，方便后期拆解维护与零件更换，符合模型产品的使用需求。
