SOT-223封装贴片晶体管三维结构模型

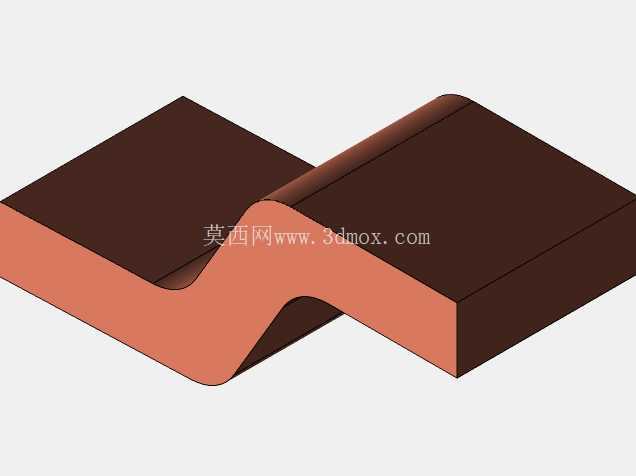

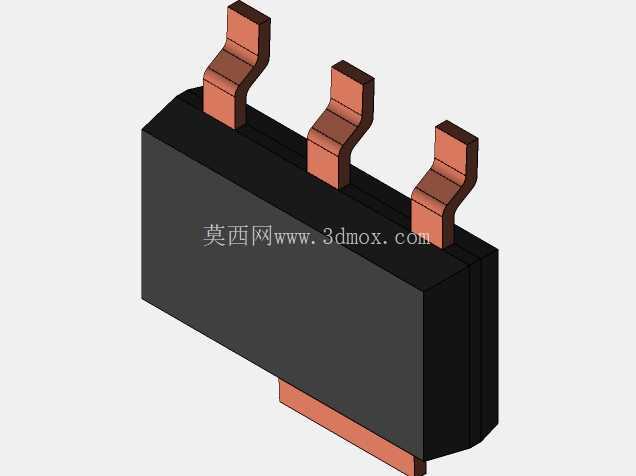

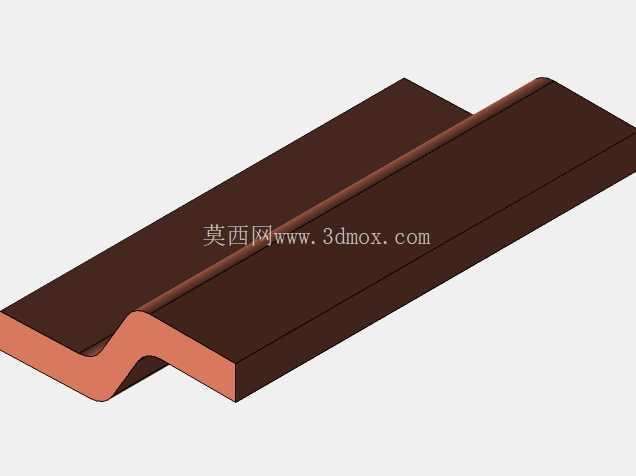

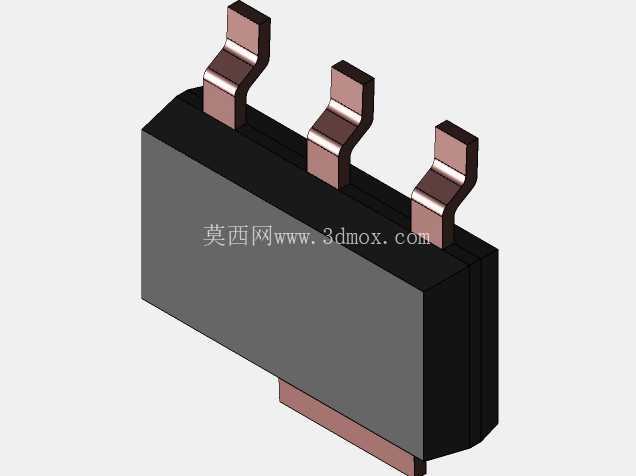

　　在消费电子、通讯终端、工业控制板卡的PCB设计环节，SOT-223封装的半导体器件是中小功率信号调理、电源稳压回路里的常用选型，这类封装的三维模型精度直接影响PCB Layout阶段的干涉检查、钢网开孔设计以及后续SMT产线的贴装程序编制。做这个模型的时候，首先要还原封装本体的塑封主体结构，黑色环氧塑封料的主体部分要严格匹配实际器件的成型特征，本体侧面的脱模斜度、端部的圆弧过渡都不能省略，很多新手建模容易把塑封本体做成纯直角方块，实际量产的器件因为注塑脱模工艺要求，所有棱边都有微小的圆角，本体底部的散热焊盘是这个封装的核心特征之一，区别于更小尺寸的SOT-89封装，SOT-223的底部散热焊盘面积更大，能承载更高的耗散功率，建模时要把散热焊盘的凸台高度、和引脚的相对位置做准，这个尺寸直接决定了PCB上散热焊盘的开窗大小，以及回流焊时焊锡量的计算，如果模型尺寸偏差，很容易出现焊接后器件悬空、散热不良的问题。三个引出引脚的成型结构是建模的重点，引脚采用铜基材镀锡的结构，弯折部分的弧度、引脚伸出塑封本体的长度、引脚末端的共面度都要严格还原，实际SMT贴装时，引脚共面度超过0.1mm就容易出现虚焊，所以模型里三个引脚的底面要和底部散热焊盘的底面保持严格的同一平面基准，引脚的宽度、厚度尺寸要匹配行业通用的封装规范，不能随意放大缩小，否则做PCB封装的时候会出现引脚和焊盘对位偏差。

　　从安装边界来看，这个封装的器件在PCB上布局时，要考虑本体周围的器件避让距离，尤其是引脚伸出方向不能布置过高的元器件，避免波峰焊或者回流焊时出现干涉，模型里塑封本体的高度尺寸要准确，方便结构工程师做整机内部的堆叠高度检查，很多便携通讯设备的内部空间非常紧凑，器件高度差0.5mm就可能导致外壳装配时顶到元器件。在实际应用场景里，SOT-223封装常用来做LDO稳压芯片、中小功率三极管、低压MOS管的封装，这类器件工作时会有一定的发热，所以模型里的散热焊盘结构要和实际器件一致，方便热仿真工程师导入模型做板级热传导分析，计算不同散热条件下的器件结温。

　　建模过程中没有做过度的工艺细节简化，比如塑封本体表面的轻微磨砂质感、引脚表面的镀层纹理都做了对应还原，但没有添加多余的标识字符，避免模型导入PCB设计软件时出现多余的面干扰装配检查。引脚的弯折角度严格按照JEDEC封装标准设定，引脚和塑封本体结合的位置做了嵌入结构的还原，实际器件的引脚是和内部引线框架连接后塑封成型的，结合位置不能出现缝隙或者错位，否则模型导入做有限元分析时会出现网格划分错误。对于结构设计从业者来说，这个模型可以直接用来做器件占位检查、装配干涉验证，不需要再额外调整尺寸比例；对于PCB设计工程师来说，模型的基准原点设置在第一引脚的焊盘中心位置，和常规EDA软件里的封装原点规则匹配，导入后不需要重新调整坐标基准。

　　在做通讯类手持设备的主板设计时，这类表贴器件的布局往往靠近主板边缘，模型的外形尺寸准确的话，可以提前模拟装配时器件和外壳筋位的间隙，避免试产时出现外壳压坏器件的问题，很多项目在试产阶段出现的装配问题，往往就是因为三维模型的尺寸和实际器件有偏差，没有提前识别出干涉风险。另外这个封装的引脚间距是标准的2.3mm，建模时严格控制了三个引脚之间的中心距，没有出现累积公差，保证和PCB焊盘的对位精度，引脚末端的倒角也做了还原，实际器件的引脚末端会做轻微的倒角处理，方便贴装时的视觉定位，模型里还原这个特征后，也可以用来做SMT贴片机的视觉识别程序调试参考。
