12V永磁直流有刷电机结构设计

这款12V规格的永磁直流有刷电机，在小型机电设备的动力配套场景中覆盖范围极广，从桌面级小型自动化输送模组、家用智能小家电的动力输出，到便携类电动工具、小型实验台架的动力源，再到车载附属小功率电控执行机构，都能见到这类结构电机的应用身影。不同于大功率工业电机的重载设计取向，这类小功率直流电机的设计核心，是在有限的筒状机身尺寸内，平衡输出扭矩、运转转速与运行噪音的关系，同时兼顾批量生产的装配工艺性。

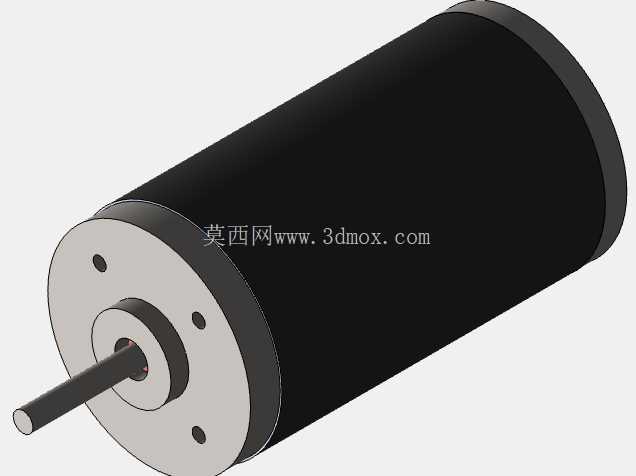

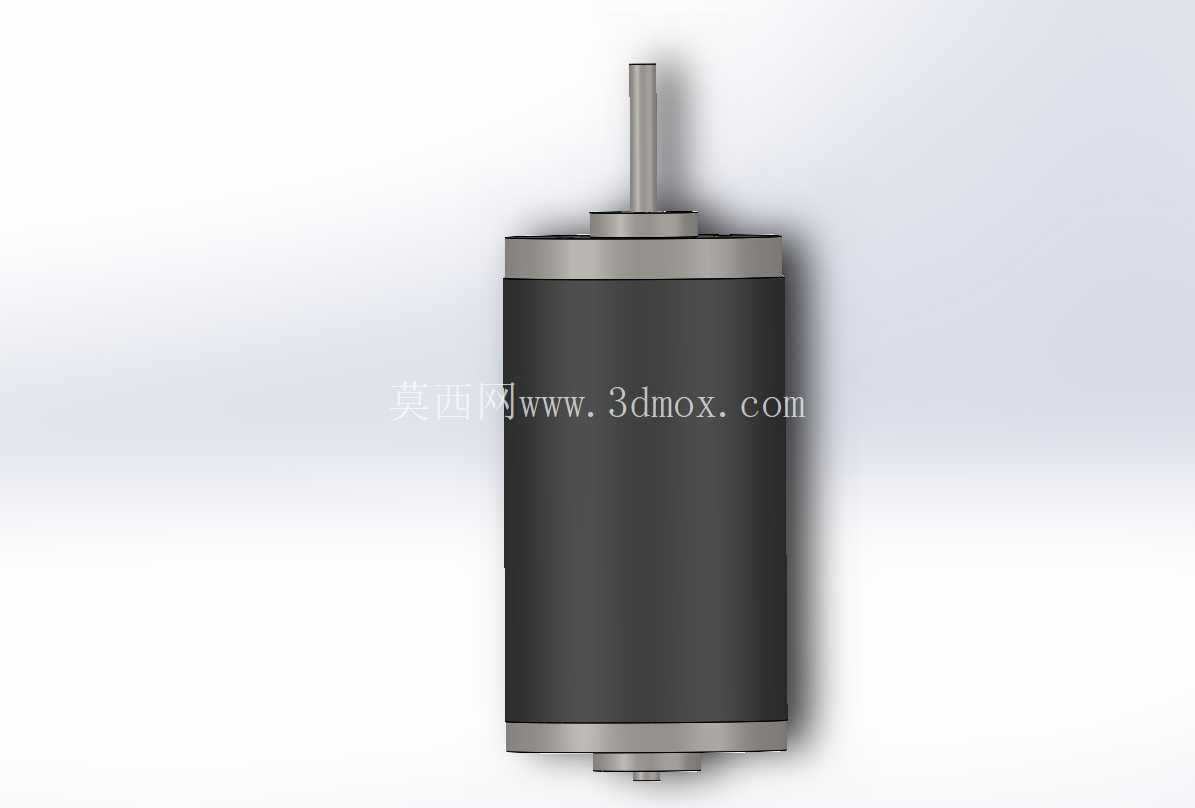

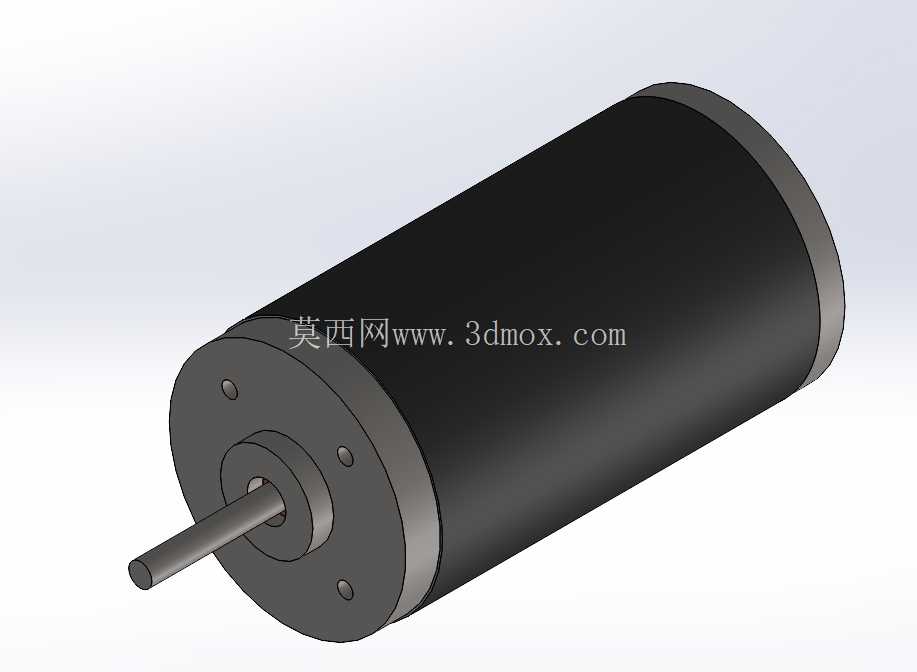

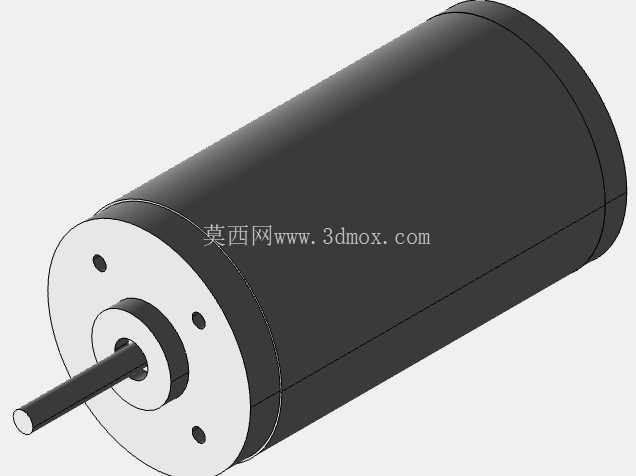

从结构设计逻辑来看，这款电机采用经典的筒式机壳结构，金属机壳同时承担磁钢固定载体、散热通路与结构防护三重作用，机壳两端的端盖通过精密止口与机壳配合，保证轴承安装孔的同轴度，避免转子运转时出现扫膛问题。输出轴采用单出轴设计，轴伸端的直径与长度匹配常规小型传动件的安装孔径，可直接适配同步带轮、直齿轮、小型联轴器等常用传动零件，无需额外做轴径转接，降低配套设备的结构设计复杂度。转子部分采用叠片铁芯绕线结构，配合高磁能积的永磁磁钢，在12V额定供电下可覆盖3500-8000rpm的转速区间，同时支持CW/CCW双向运转，满足不同设备的转向需求，碳刷组件采用快换式结构设计，在长期运转磨损后可快速更换，延长整机的使用寿命。

在安装边界设计上，这款电机的机身采用等直径圆柱结构，前端盖预留有标准安装孔位，既可以采用抱紧式安装方式通过机夹固定在设备机架上，也可以通过前端盖的安装孔直接锁付在设备安装面上，适配不同的安装空间约束。机身的径向尺寸控制紧凑，在对安装空间有严格限制的小型设备内部，可轻松嵌入狭窄的安装腔体内，不会与周边结构件产生干涉。轴伸端的轴肩位置做了限位设计，安装传动件时可直接抵靠轴肩实现轴向定位，无需额外添加轴套调整位置，简化装配流程。

从实际使用的功能特性来看，这款电机的调速特性优异，通过调整供电电压即可实现宽范围的转速调节，可匹配不同负载下的转速需求，运转时的碳刷噪音控制在较低水平，适合对运行噪音有要求的民用与办公类设备场景。电机的出线端做了应力释放设计，避免设备装配或使用过程中拉扯线缆导致内部接线脱落，提升使用可靠性。在结构建模过程中，需要重点保证机壳止口与轴承室的同轴度公差、转子轴的直线度公差，以及磁钢与转子之间的气隙均匀性，这些参数直接影响电机的运转效率、振动幅度与使用寿命。建模时对碳刷架的安装槽、换向器的配合尺寸都做了精确还原，可直接用于电机的生产工艺验证、配套设备的结构干涉检查，以及传动系统的装配模拟，帮助结构设计人员在选型阶段快速完成安装空间校核与传动方案匹配，减少实物打样的迭代次数。
