适配Arduino的直流电机驱动控制板

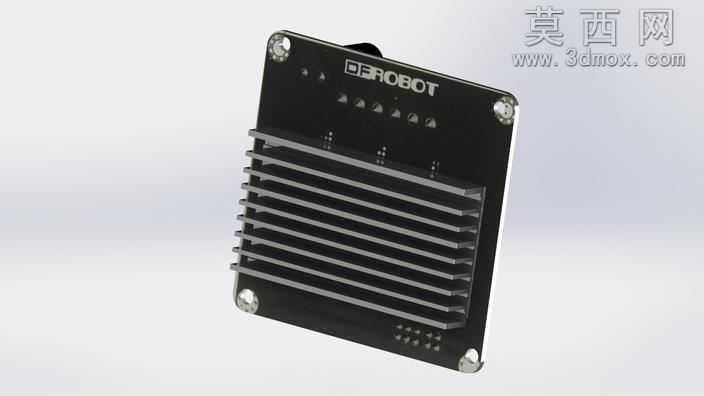

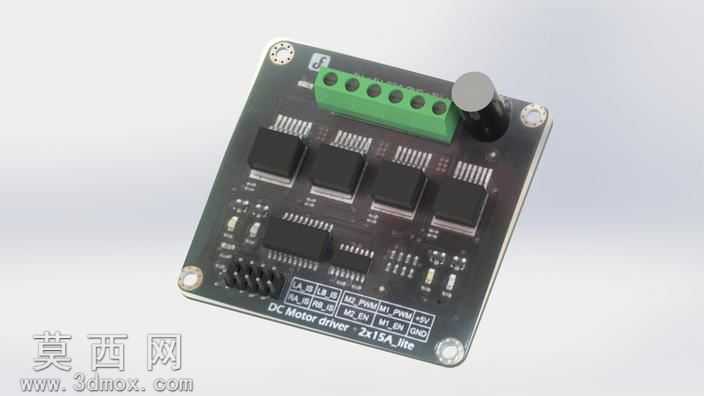

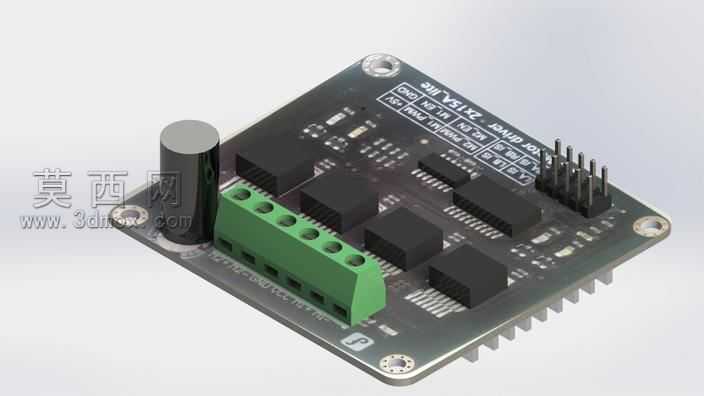

本作品为适配Arduino开发平台的直流电机驱动控制板三维模型，建模过程严格参照实物的结构比例与元件布局完成。建模阶段首先依据实物测绘尺寸搭建PCB基板的基础轮廓，精准还原基板四角的安装固定孔位、边缘的走线避让结构，保证基板的外形尺寸、孔位间距与实物完全一致。随后逐一完成板载元件的建模：顶部绿色接线端子模块还原了每一个接线孔位的凹槽结构、端子的卡扣细节，保证接线位的排布与实物完全匹配；旁侧的圆柱形电解电容还原了顶部的防爆压痕、引脚的焊接点位结构；四枚黑色功率MOS管还原了管体的散热片纹理、引脚的弯折角度与排布间距；板载的主控芯片、排针接口、贴片阻容元件均按照实物的尺寸、位置逐一建模，还原了芯片表面的标识印刷区域、排针的金属针脚结构、贴片元件的微小焊点细节。渲染阶段为不同元件匹配对应材质：PCB基板采用哑光黑的FR-4板材材质，还原板身表面的丝印文字与标识，包括板卡型号标注、接口定义文字的印刷效果；绿色接线端子采用亮面阻燃塑料材质，还原端子表面的轻微反光质感；电解电容采用黑色哑光塑壳搭配顶部银色金属顶盖材质，还原金属顶盖的金属光泽；功率管采用黑色哑光塑封材质搭配金属散热面的质感，金属固定孔位还原镀镍金属的亮面反光效果；排针采用金属针脚的亮银色金属材质与塑料底座的黑色哑光材质，区分不同部件的材质差异。设计过程中重点还原板卡的功能布局逻辑：功率回路元件集中排布在板卡一侧，信号接口排布在板卡边缘，大电容靠近功率输入位置，整体布局符合直流电机驱动板的电路设计规范，模型完整呈现了该驱动板可同时驱动多路直流电机的硬件结构特征，清晰展示了各接口的定义位置与元件的装配关系，可用于电子电路教学演示、Arduino项目方案展示、驱动板结构验证等场景，模型的细节还原度高，各部件的装配关系准确，能够直观呈现该直流电机驱动板的完整结构与外观特征。
