带线插墙式直流电源供电适配器结构

项目分类:变压器/电感器 发布时间:2025-02-02 ID:915097
  • 带线插墙式直流电源供电适配器结构
  • 带线插墙式直流电源供电适配器结构
  • 带线插墙式直流电源供电适配器结构
  • 带线插墙式直流电源供电适配器结构
  • 带线插墙式直流电源供电适配器结构

  这款插墙式直流供电适配器,是低压直流供电场景里最常见的末端转换部件,日常在小型消费电子、桌面外设、嵌入式开发板、小型传感节点的供电链路里随处可见,核心作用是把民用市电的高压交流电,转换为电子设备可直接使用的稳定低压直流电,替代干电池供电方案,降低长期使用的耗材成本,同时避免电池更换带来的设备停机问题。

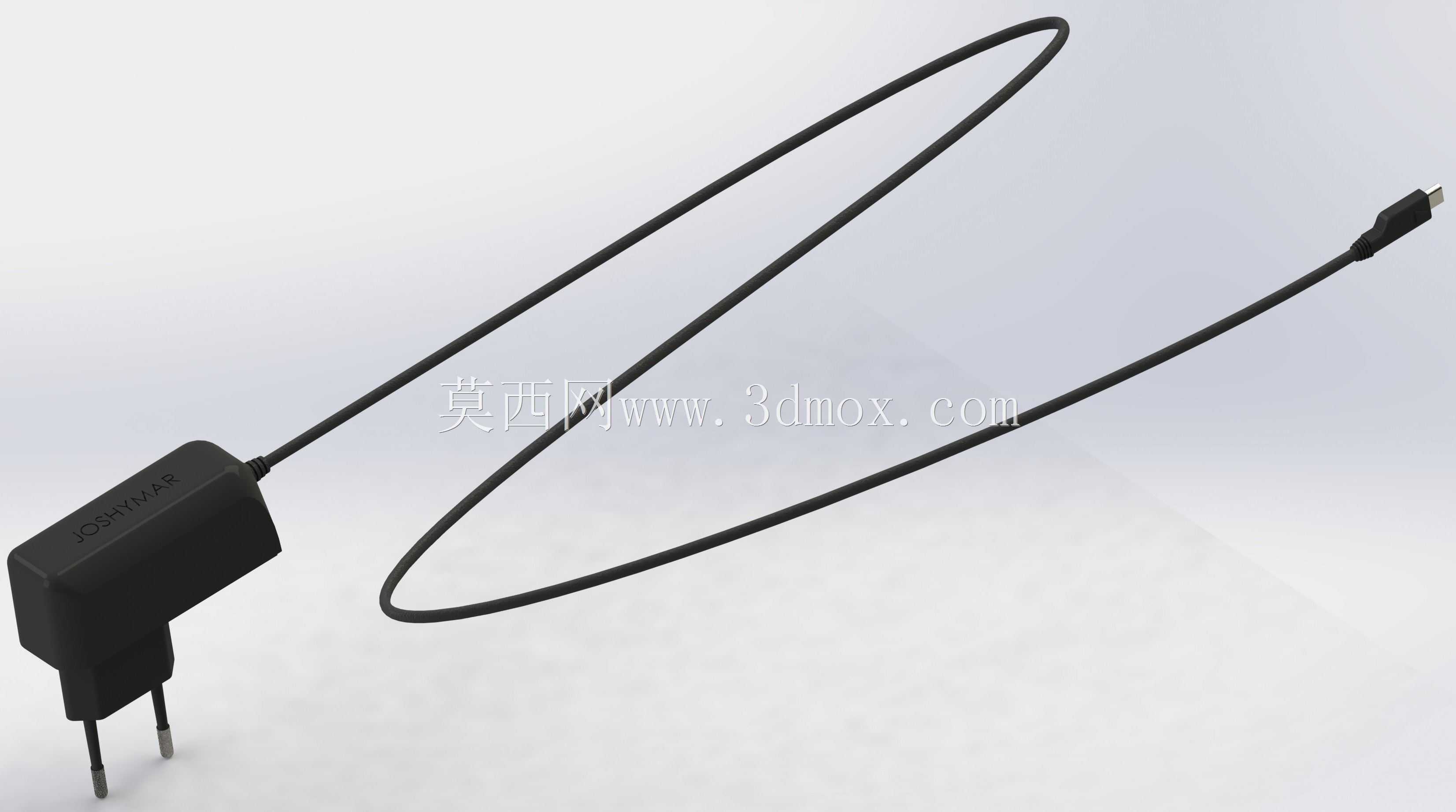

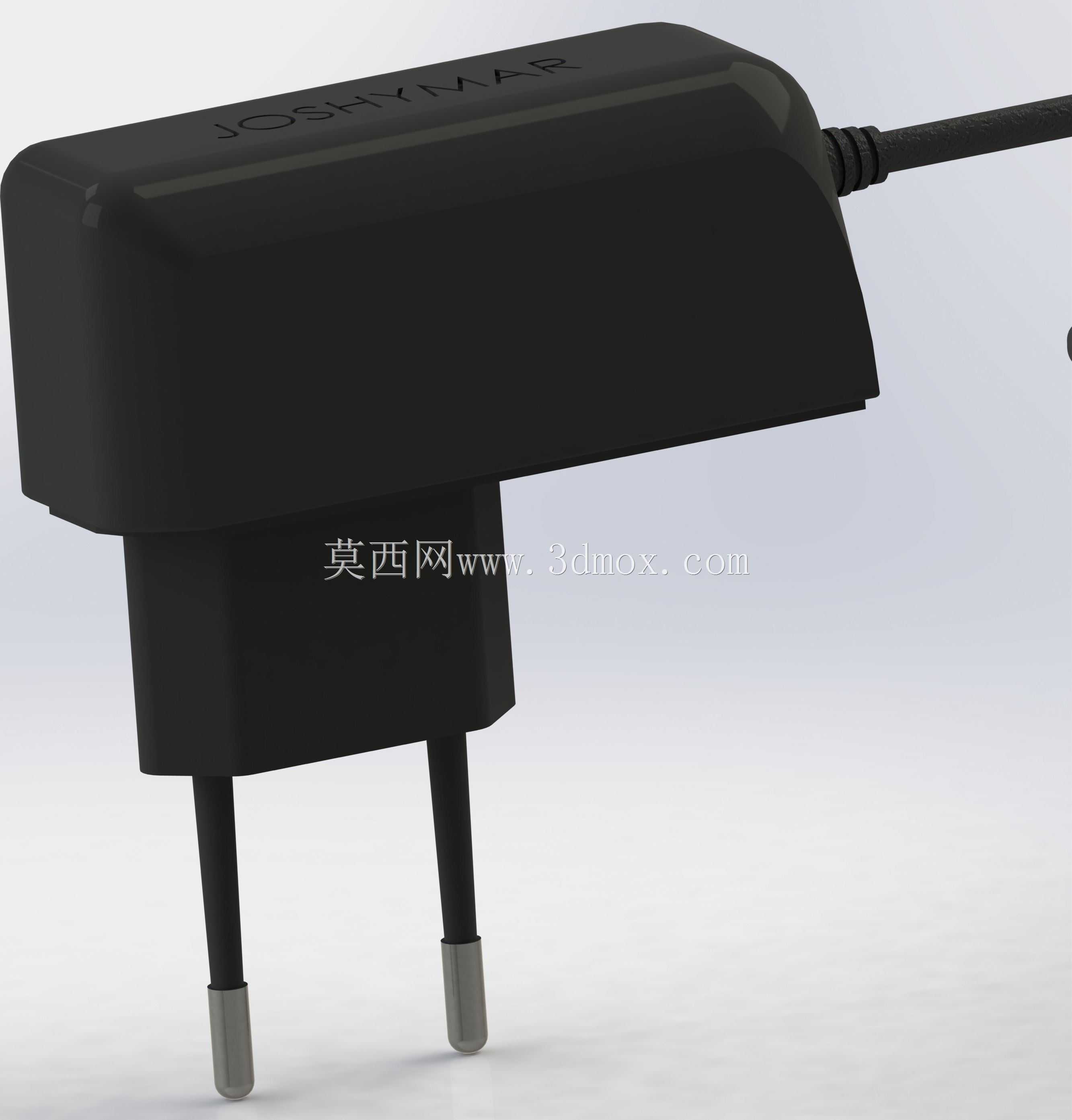

  从结构设计逻辑来看,整体分为插脚主体、输出线缆、末端输出接头三个独立模块,建模时优先考虑实际装配的干涉问题:插脚主体的外壳采用圆角过渡的长方体造型,插脚直接内嵌在壳体内部,插脚的伸出长度、间距完全符合国标两孔插座的尺寸规范,插脚根部做了加厚的应力分散结构,避免频繁插拔时插脚根部出现应力断裂;壳体内部预留了整流电路、降压模块、滤波电容的安装空间,壳体合模面的止口结构做了0.3mm的错位配合,既可以保证上下壳装配后的缝隙均匀,也能避免日常使用时液体从合模缝隙渗入内部电路。

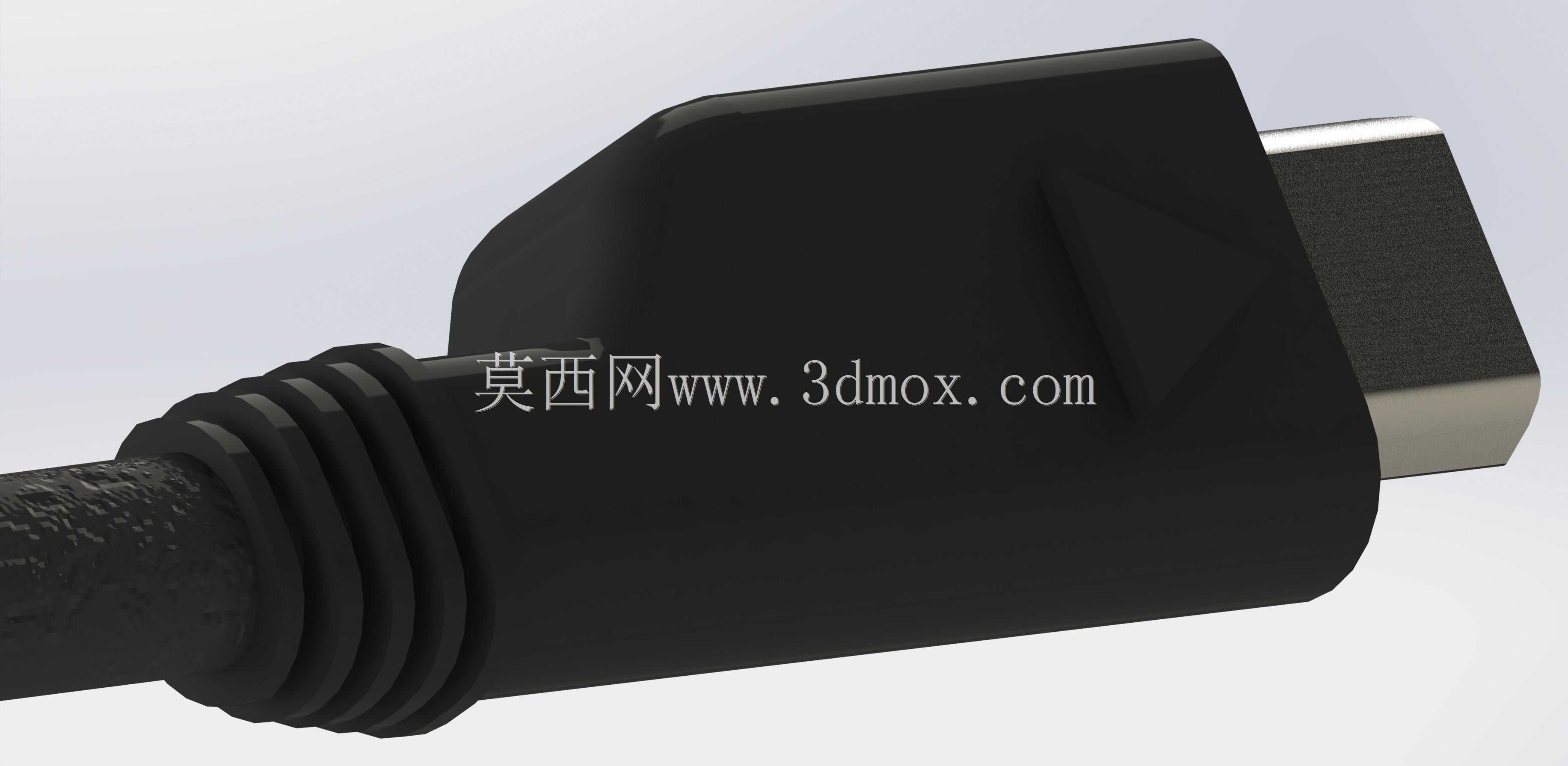

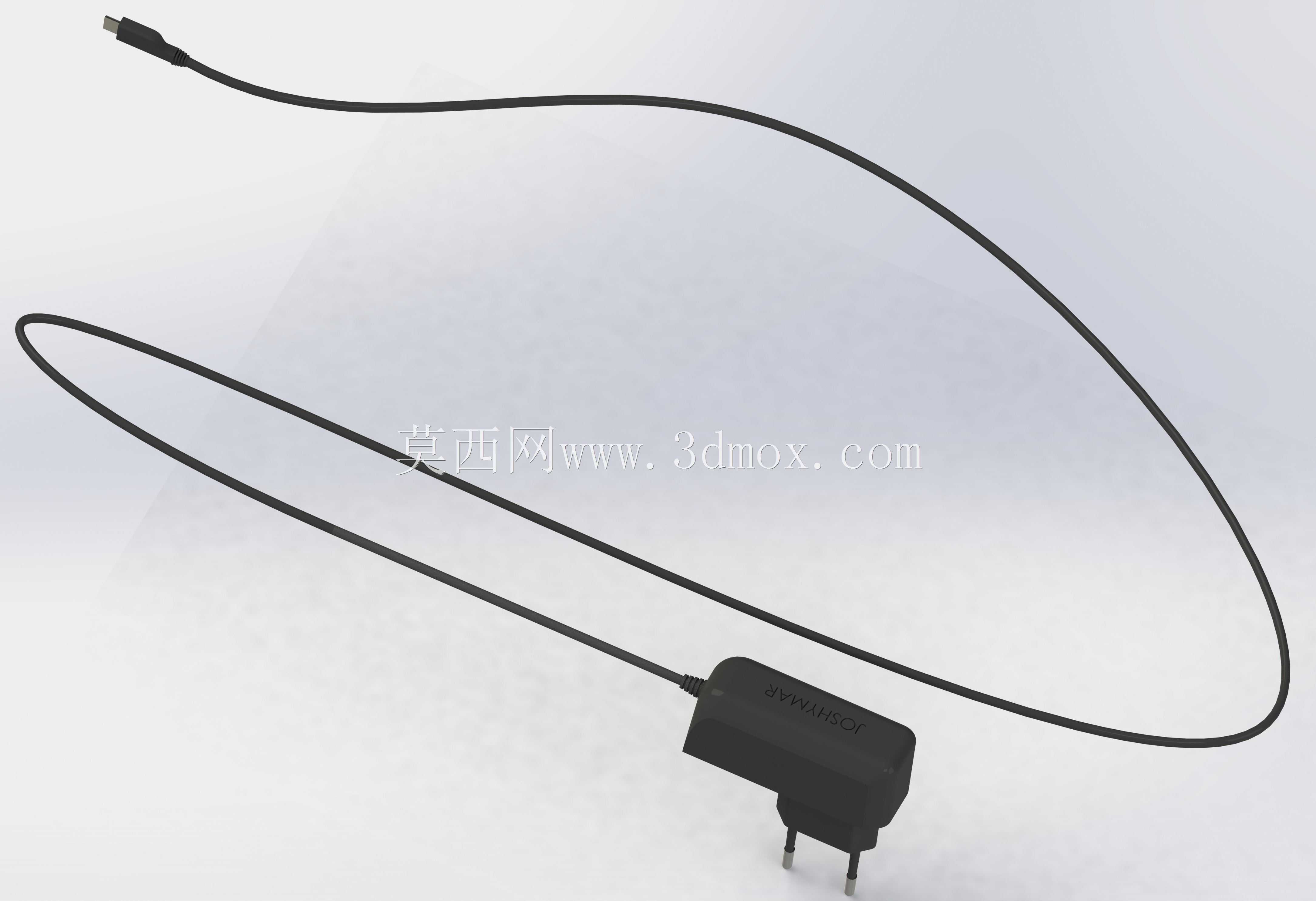

  输出线缆采用柔性PVC外被的多芯铜线,建模时还原了线缆自然弯曲的垂度状态,没有生硬的直角转折,线缆和适配器主体的连接位置做了锥形的应力释放尾档,这个结构是这类适配器最容易出现失效的位置——日常使用中线缆会频繁被弯折拉扯,锥形尾档可以逐步分散弯折应力,避免线芯在根部出现断线问题;线缆长度按照常规桌面使用场景设定,足够覆盖插座到桌面设备的常规距离,不会因为线缆过短导致设备摆放受限,也不会因为线缆过长造成桌面布线杂乱。末端的输出接头采用常见的Micro USB规格,接头外壳做了防滑的磨砂面处理,插拔时可以提供足够的摩擦力,接头内部的金属接触片按照标准接口尺寸建模,保证和设备接口的配合间隙在合理范围,既不会因为间隙过大出现接触不良,也不会因为过盈量太大导致插拔困难、磨损设备接口。

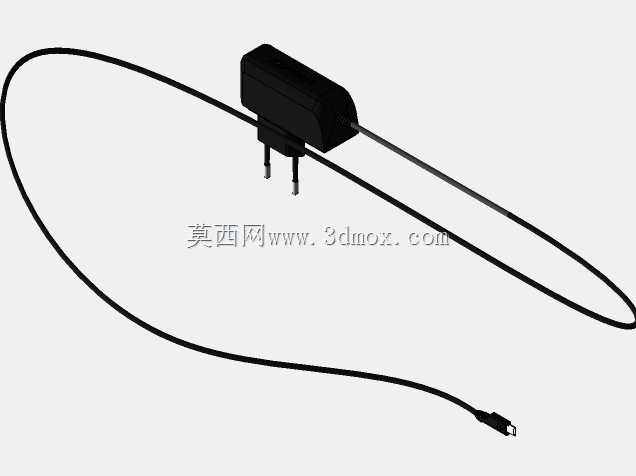

  在实际安装使用的边界考量上,适配器主体的宽度控制在常规插排的单孔位占用范围内,插脚位置居中设计,插在常规多位插排上时不会遮挡相邻的插孔,避免多设备同时供电时出现插孔浪费的问题;壳体的散热结构没有做外露的开孔,依靠壳体本身的塑料材质传导内部电路的工作热量,这种设计既可以满足小功率供电场景的散热需求,也能提升壳体的防尘防水能力,适配桌面、墙面等多场景的使用需求,不需要额外考虑安装位置的防尘防护。

  建模过程中对各个部件的装配公差做了预留:上下壳的配合间隙控制在0.1mm以内,插脚和壳体的嵌装位置做了定位柱结构,保证插脚的垂直度不会出现偏移,线缆和壳体的连接位置做了卡扣固定结构,装配时不需要额外打胶就可以固定线缆的抗拉强度,能承受日常使用中常规的拉扯力度不会出现线缆脱出的问题。这类适配器的结构设计核心是在满足电气安全规范的前提下,尽可能压缩壳体体积,同时兼顾日常使用的耐用性,避免因为结构设计缺陷导致的使用寿命缩短问题,比如很多低价适配器省略了线缆根部的应力尾档,使用几个月就会出现根部线芯断裂的问题,建模时特意还原了这个细节结构,保证结构和实际量产的合格产品保持一致。
