四旋翼折叠式概念航拍无人机结构设计

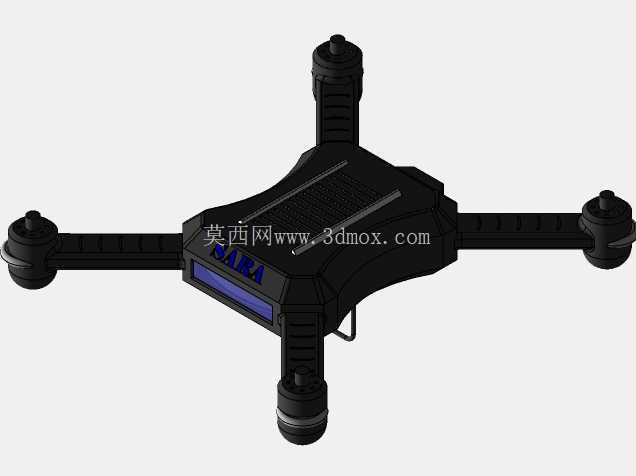

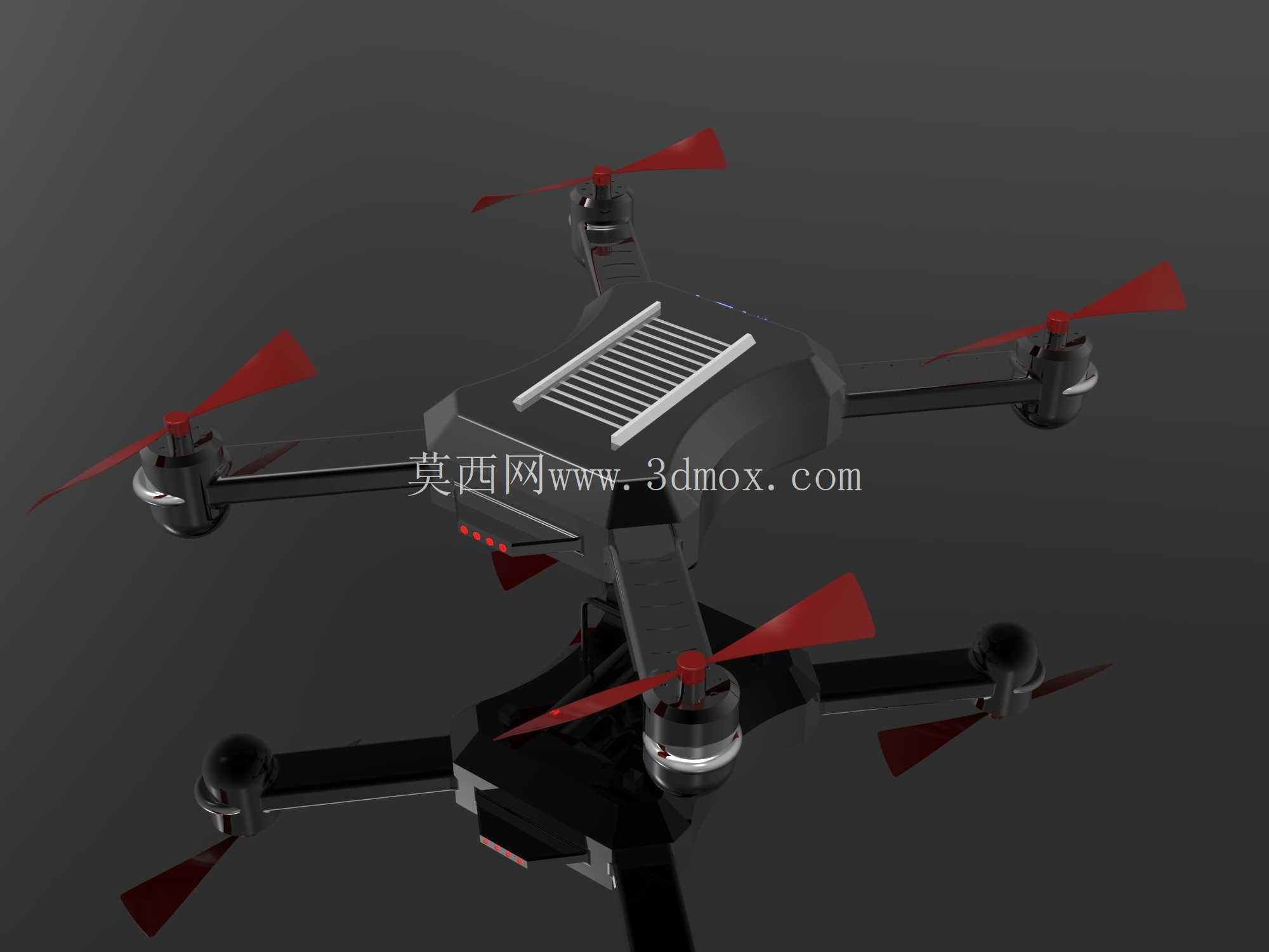

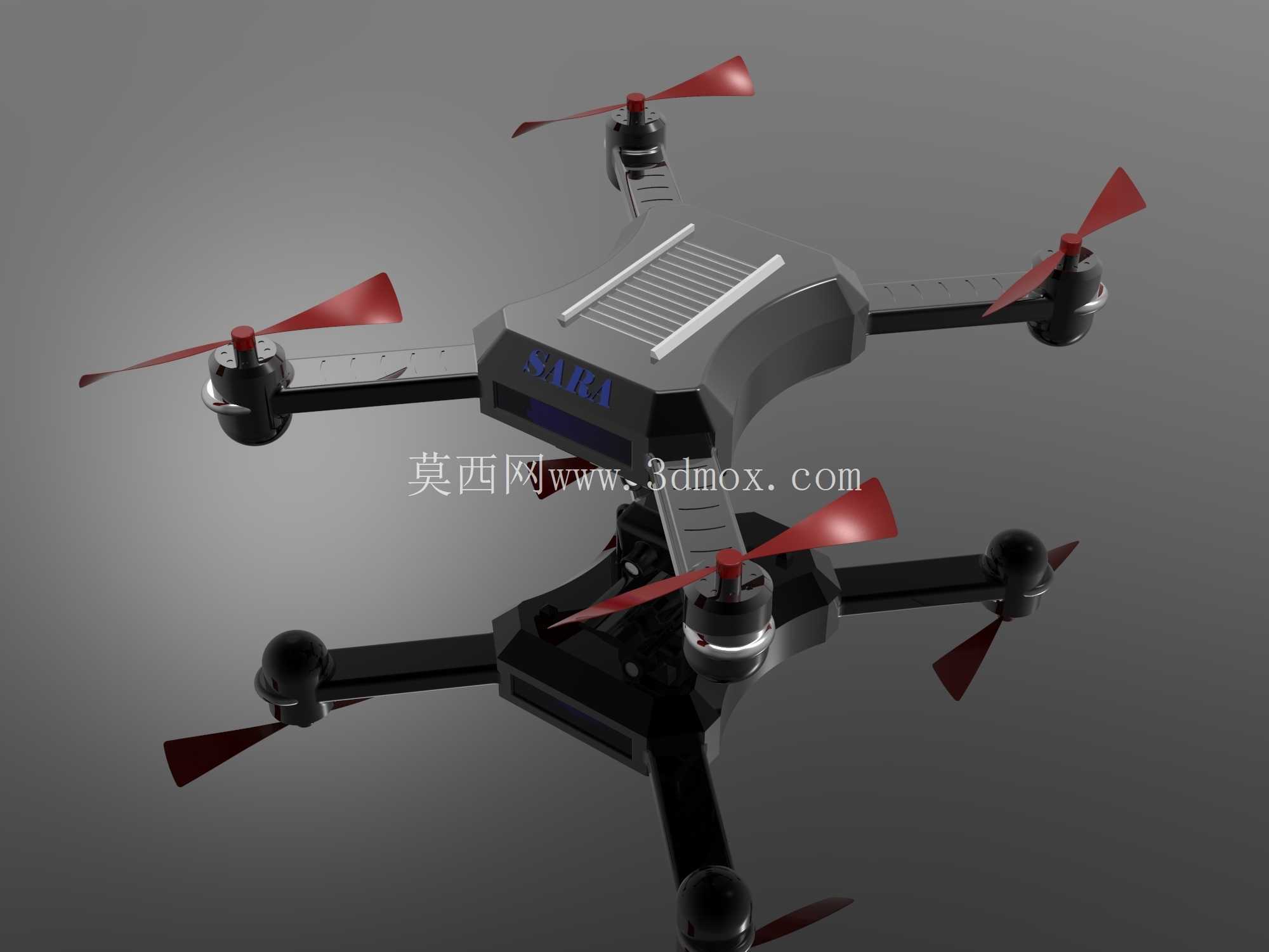

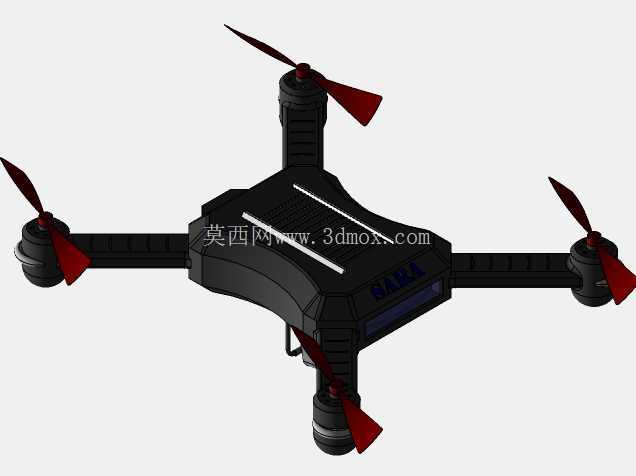

　　这款四旋翼飞行器的结构设计，首先围绕户外便携作业的实际需求展开，机臂采用可折叠布局，在非作业状态下可将四个带旋翼的机臂向中心机身收拢，收拢后整体外轮廓尺寸可控制在常规双肩包侧袋的容纳范围内，解决了传统固定翼多旋翼设备携带时占用空间大、转运过程中旋翼易磕碰损坏的问题。展开状态下，机臂与中心机身的连接位置设置了定位止口与锁紧结构，作业时不会因为飞行振动出现机臂松脱、角度偏移的问题，每个机臂末端的电机安装座预留了标准的电机安装孔位，可适配常用的22系列、23系列外转子无刷电机，安装孔位的同轴度公差控制在0.05mm以内，保证电机输出轴与机臂平面垂直，避免飞行过程中出现旋翼动平衡异常导致的机身抖动。

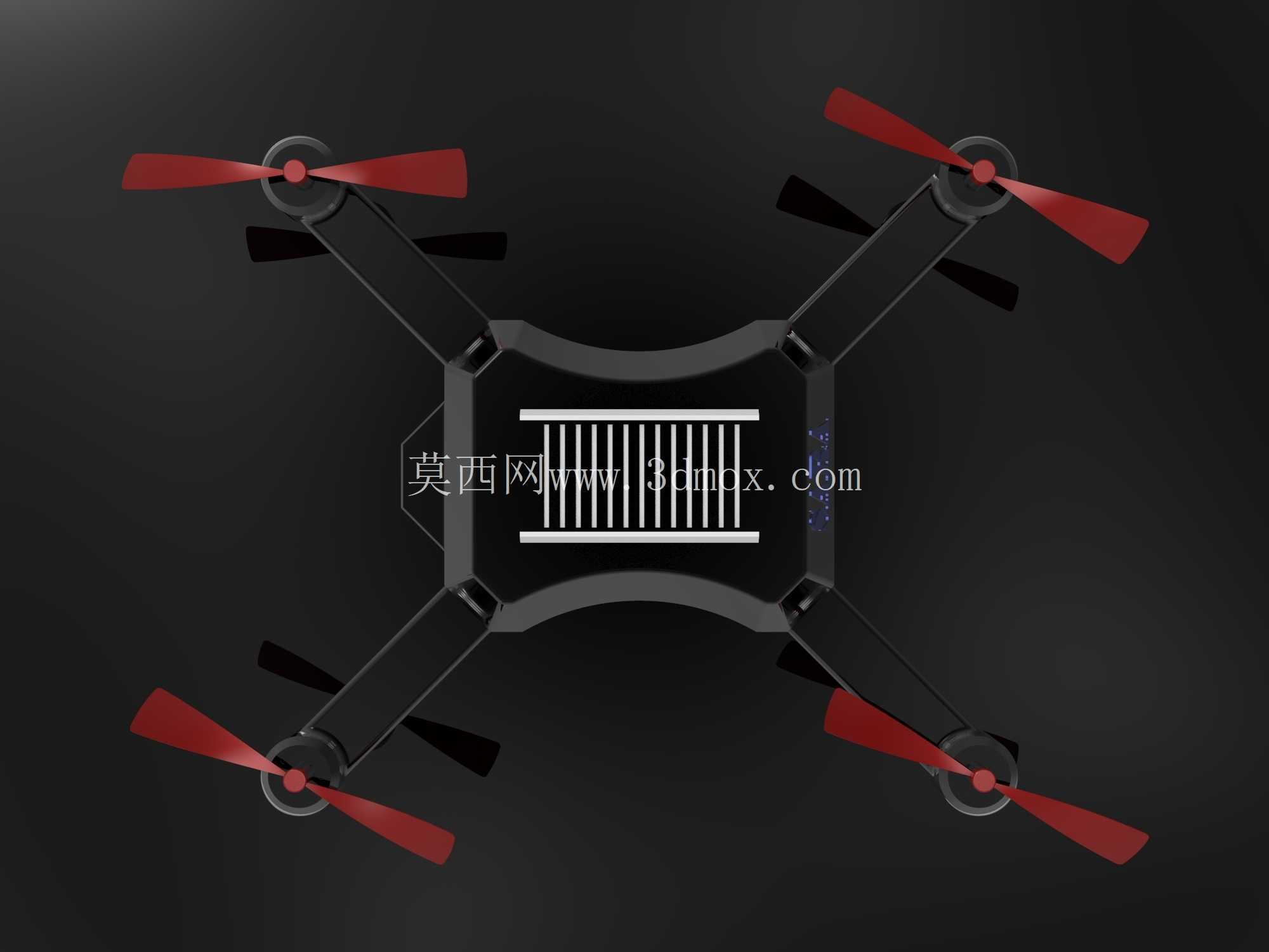

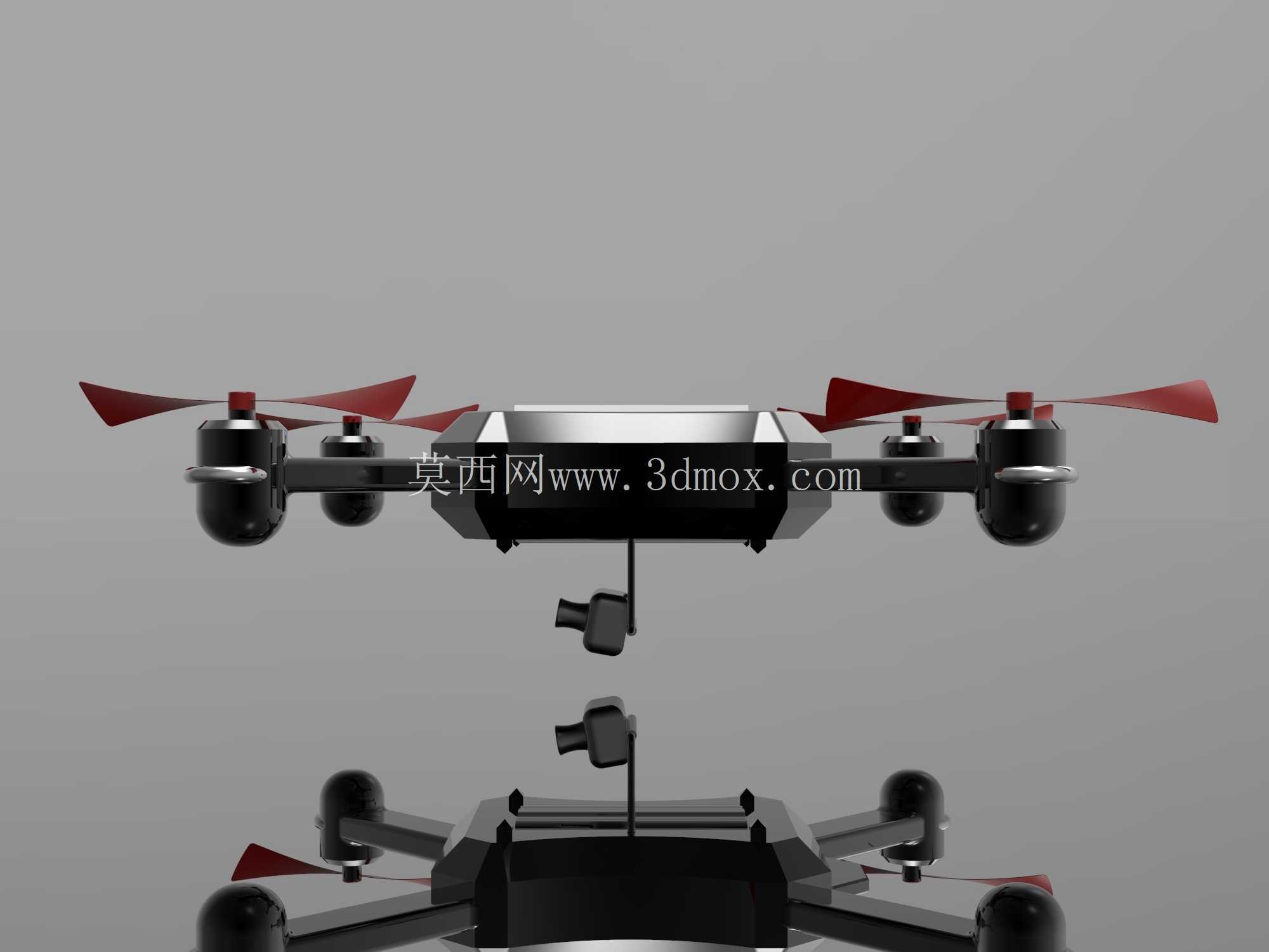

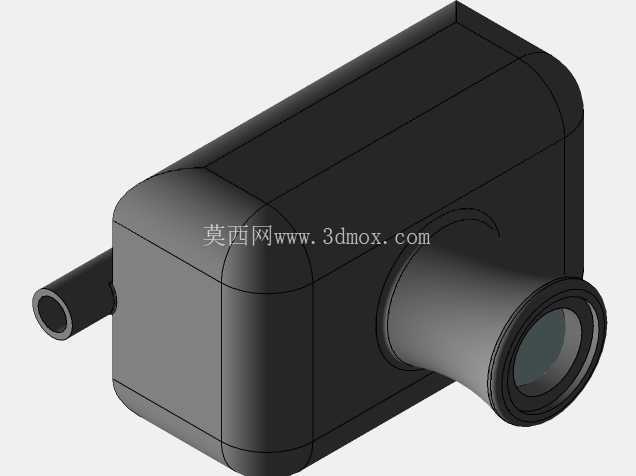

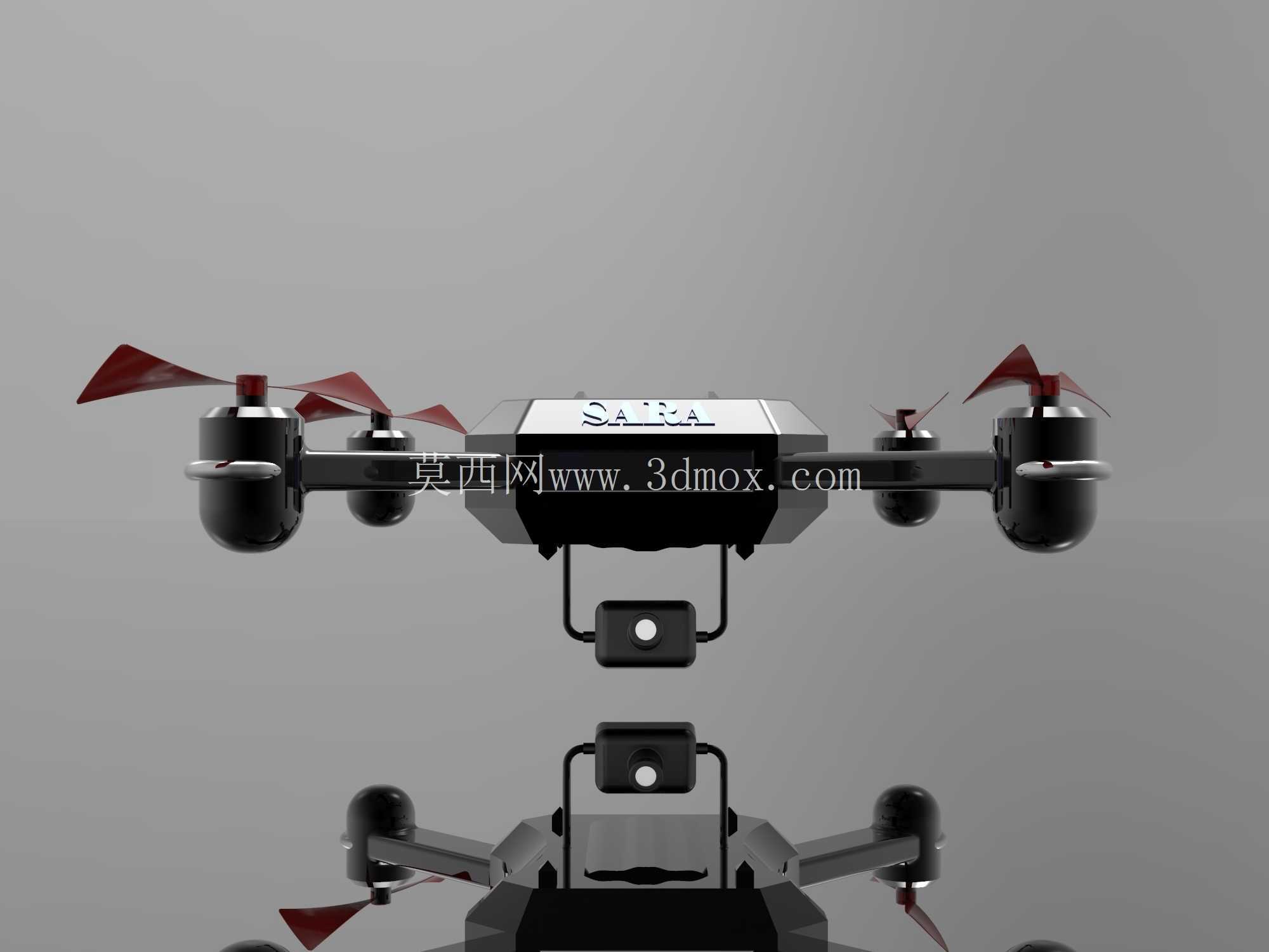

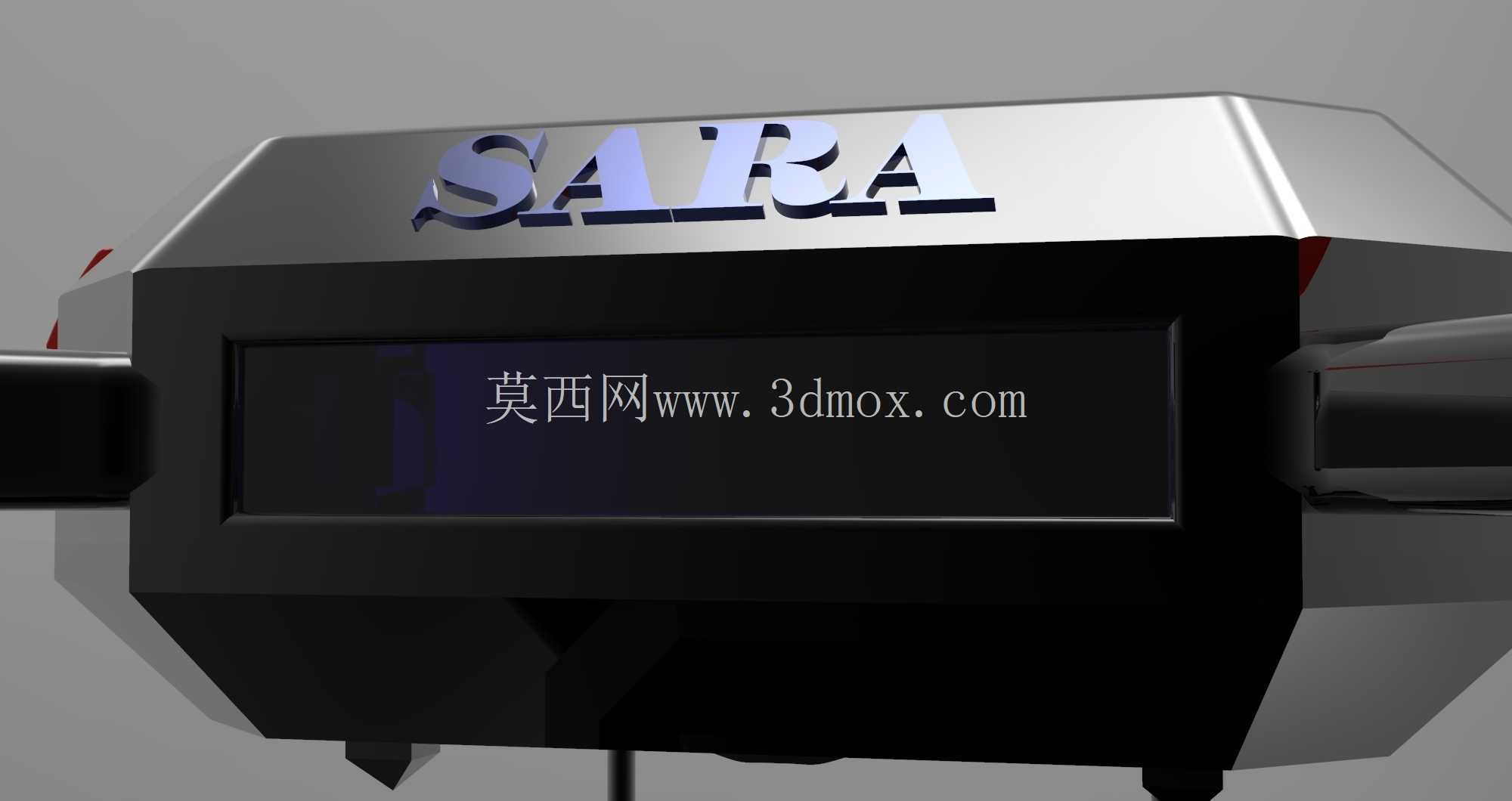

　　中心机身的上盖设置了阵列式散热格栅，格栅的开孔方向顺着飞行时的前进气流方向设计，飞行过程中迎面气流可直接穿过格栅进入机身内部，带走飞控板、电调、电池工作时产生的热量，不需要额外加装散热风扇即可满足持续作业的散热需求，同时格栅的开孔宽度控制在2mm以内，可阻挡户外作业时的沙尘、落叶等杂物进入机身内部，避免内部电路出现短路风险。机身底部预留了通用的载荷安装接口，接口采用标准的1/4英寸螺纹孔搭配周边定位销的结构，可直接挂载轻量化的航拍相机、小型物资投放机构、环境监测传感器等不同作业载荷，安装时通过定位销保证载荷与机身的相对位置固定，不会因为飞行姿态变化出现载荷偏转，影响作业精度。

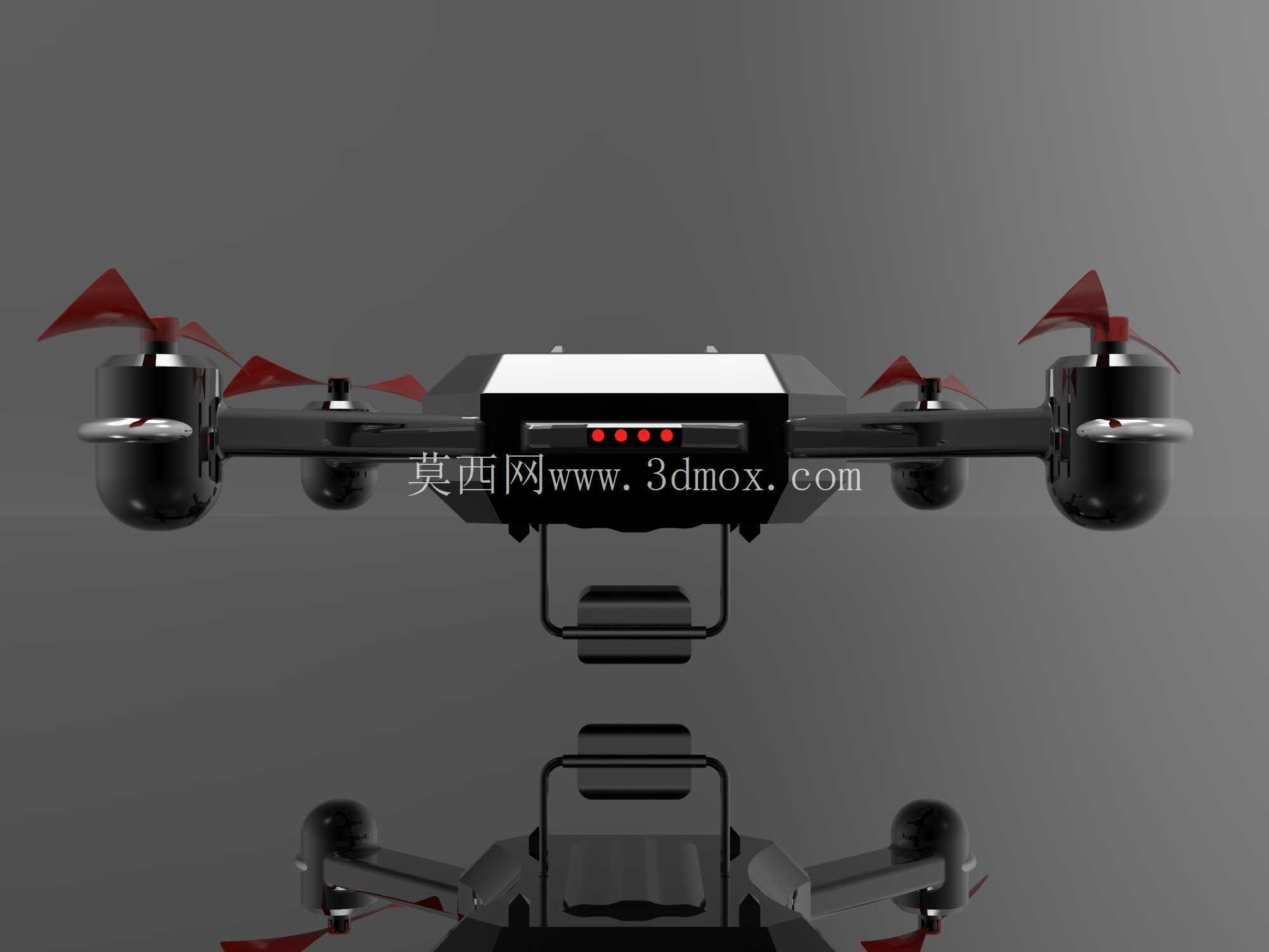

　　旋翼部分采用快拆式设计，旋翼与电机输出轴的连接位置设置了弹性卡扣，不需要额外工具即可完成旋翼的拆装更换，日常作业前检查或者旋翼出现损坏时，可在十几秒内完成单支旋翼的更换，提升外场作业的维护效率。机臂内部预留了走线槽，电调与电机之间的连接线可完全收纳在机臂内部的走线槽内，避免线材外露在飞行过程中与气流产生剐蹭，同时也减少了线材被外物勾挂导致的飞行故障。机身的电池仓设置在中心位置的重心区域，电池采用抽拉式安装结构，安装到位后自动触发锁紧卡扣，更换电池时只需要按压卡扣即可抽出电池，不需要拆解机身外壳，同时电池仓的位置设计保证了不同容量的电池安装后，整机的重心始终落在四个旋翼的中心投影点上，避免重心偏移导致的飞行功耗增加、姿态控制难度上升的问题。飞控板的安装位置设置在机身中心的减震平台上，减震平台采用四个硅胶减震柱与机身框架连接，可过滤飞行过程中电机产生的高频振动，避免振动传递到飞控的陀螺仪、加速度计传感器上，保证飞行姿态数据采集的准确性，进而提升飞行过程的稳定性。起落架部分采用轻量化的一体式结构，与机身底部的安装座直接连接，起落架的高度预留了足够的载荷安装空间，挂载常规航拍相机时，相机镜头不会被起落架遮挡，同时起落架的底部设置了缓冲胶垫，降落时可吸收接触地面的冲击力，避免硬着陆时的冲击力传递到机身内部的电子元件上。

　　在结构强度设计上，机臂与机身的连接位置做了局部加厚处理，通过有限元仿真验证，在1.5倍最大起飞重量的冲击载荷下，连接位置的形变小于0.1mm，不会出现结构断裂的问题，同时整体结构在保证强度的前提下，尽可能去除非承重区域的材料，降低整机的自重，提升有效载荷的携带能力。实际作业场景中，这款结构的无人机可适配低空航拍、小范围区域测绘、轻量物资短途投送、农林植保小面积作业等多种场景，折叠后的尺寸方便作业人员徒步携带进入车辆无法通行的山地、楼宇内部等复杂作业环境，快拆结构也方便外场快速更换故障部件，减少作业等待时间。
