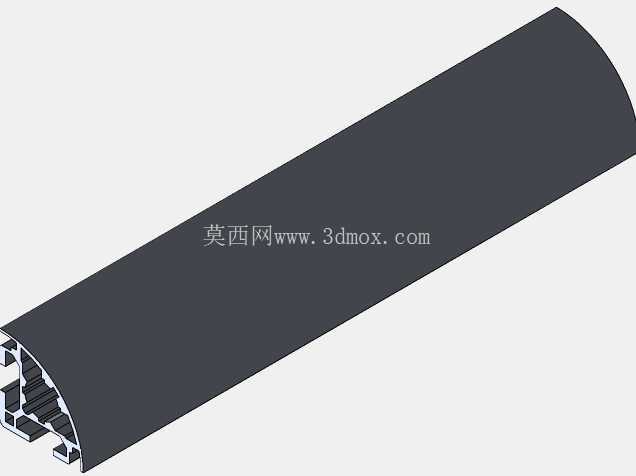

30x30圆弧边工业铝型材结构设计

这款圆弧边30系列铝型材，在常规30x30方型铝型材的基础上做了单侧圆弧过渡设计，主要面向设备外框架、安全防护围挡、洁净车间隔断、小型设备操作台的搭建场景，区别于常规直角铝型材的尖锐棱边，圆弧面的设计能避免人员磕碰划伤，在人员频繁走动的生产工位周边、实验室设备外围、商用展示类设备框架上应用时，能大幅降低棱角带来的安全隐患，同时圆弧面的外观更流畅，适配对外观整洁度有要求的设备外装需求。

从截面结构来看，这款型材保留了30x30规格铝型材的标准槽口设计，槽道尺寸适配常规的T型螺栓、弹性螺母等标准紧固件，不需要额外定制连接件，就能和同系列的直角铝型材、角件、端盖、脚轮等通用配件完成装配，降低配件采购和库存的压力。单侧的圆弧面做了等壁厚设计，圆弧半径和型材边长匹配，不会因为圆弧造型导致局部壁厚过薄影响结构强度，也不会因为壁厚不均导致挤压生产时出现变形、应力集中的问题。型材内部的筋位布局经过优化，在圆弧侧对应的内腔设置了斜向加强筋，既保证了圆弧面的抗冲击能力，在受到侧向碰撞时不会出现凹陷变形，也控制了型材的整体米重，兼顾强度和轻量化的需求。

在安装边界上，这款型材的截面外形尺寸严格控制在30x30mm范围内，圆弧面的最外凸点和相邻两个直角面的距离均为30mm，在做框架拼接时，不需要额外预留圆弧突出的余量，和常规3030铝型材的安装孔位、拼接尺寸完全兼容，替换原有直角型材时不需要重新调整框架的整体尺寸设计。型材两端的端面可以搭配同弧度的专用端盖，也可以使用通用的3030平端盖做封堵，端盖安装后和圆弧面齐平，没有突出的棱角，也能防止灰尘、杂物进入型材内腔。槽道的位置和常规30系列铝型材保持一致，在安装板材、亚克力板、网格防护网时，可以直接使用标准的嵌条、压块固定，不需要定制特殊的固定件。

实际应用中，这款型材常被用在设备框架的靠近操作人员的一侧，比如小型自动化设备的操作面围挡、流水线的侧边防护栏、电子设备的外框立柱，圆弧面朝外设置，既可以和其他直角型材搭配组成完整的框架结构，也可以单独作为圆弧封边构件使用。在做洁净环境的设备框架时，圆弧面没有直角的积灰死角，清洁擦拭时更方便，不容易残留污渍和灰尘，符合洁净车间的卫生要求。在做展示类设备的框架时，圆弧面的金属质感更柔和，不会像直角型材那样有生硬的棱角感，搭配阳极氧化的表面处理，外观质感更统一。

设计这款型材的三维模型时，重点还原了截面的精准尺寸，包括槽道的宽度、深度，内部筋位的厚度，圆弧面的半径，以及各个安装基准面的平面度要求，确保模型导出的工程图可以直接用于型材挤压生产的模具开制，也可以直接用于框架装配的干涉检查，在虚拟装配时能准确模拟型材和连接件、配套板材的装配间隙，避免实际组装时出现孔位不对、配件无法安装的问题。模型的圆弧面做了连续的曲面过渡，没有碎面、尖角，在做渲染、工程出图时能准确反映型材的真实外形，方便设计人员在方案阶段就直观看到框架搭建完成后的实际效果。

从结构强度角度看，这款型材的惯性矩参数和同规格直角铝型材接近，在作为框架立柱使用时，能满足常规小型设备的承重需求，搭配内角件连接时，节点的连接强度和直角型材相当，不会因为圆弧造型降低框架的整体稳定性。在作为横梁使用时，圆弧面朝下或者朝外侧设置，不会影响槽道内紧固件的安装，螺栓可以从相邻的直角面槽道滑入，完成和其他构件的锁紧固定，装配逻辑和常规铝型材完全一致，现场安装的工人不需要额外培训就能完成组装作业。
