带容积式定量给料的涂胶贴合自动化设备

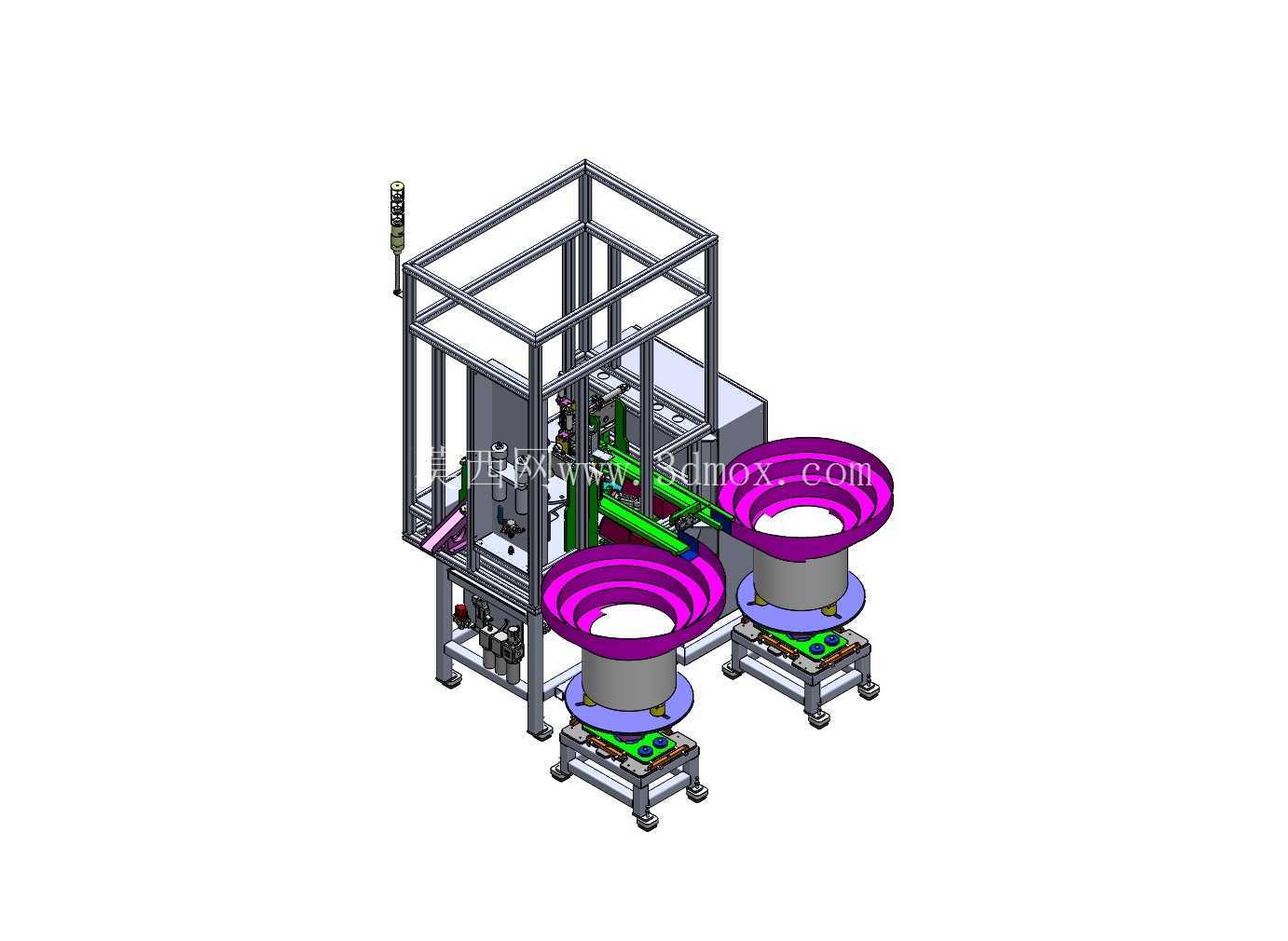

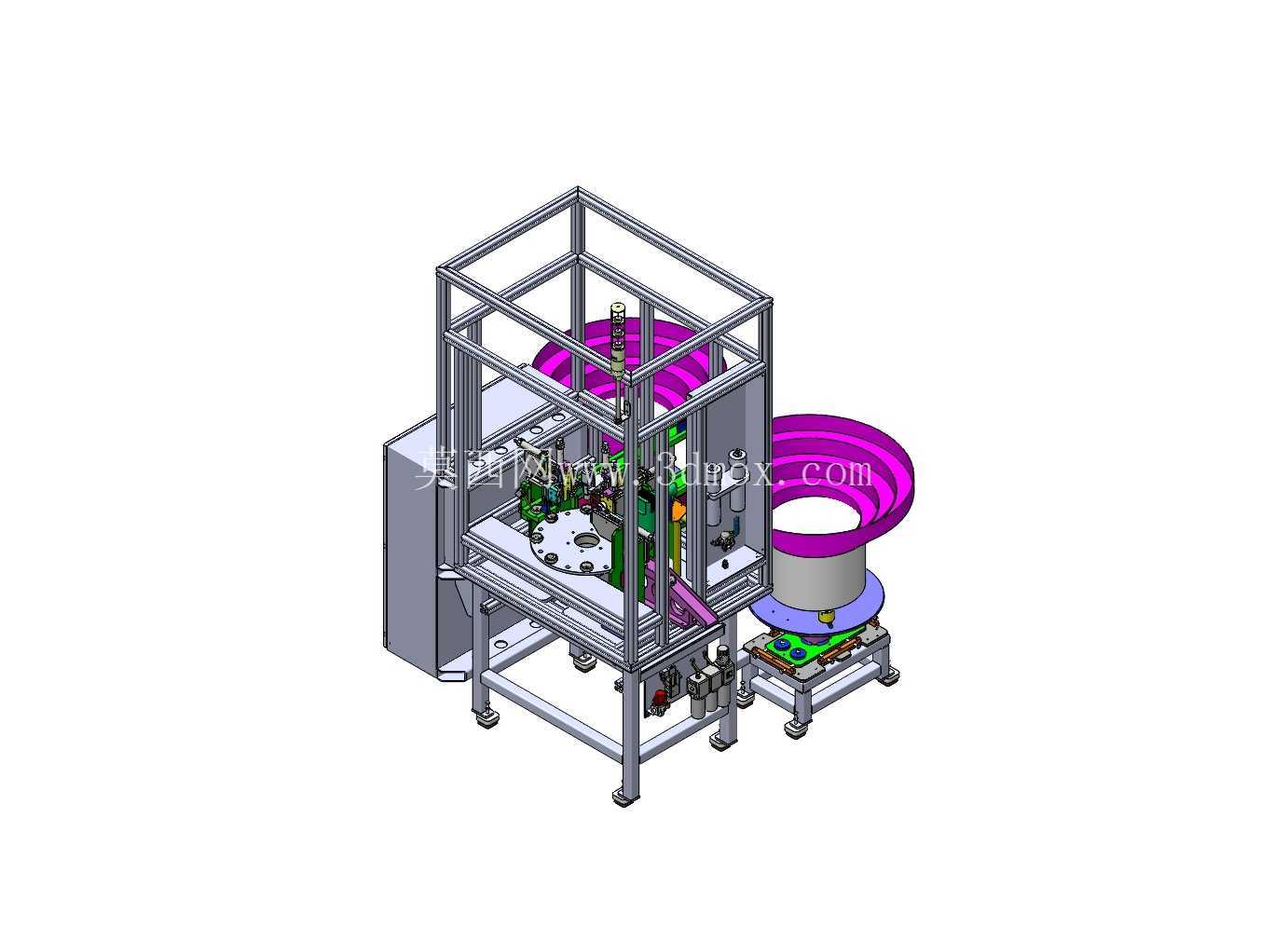

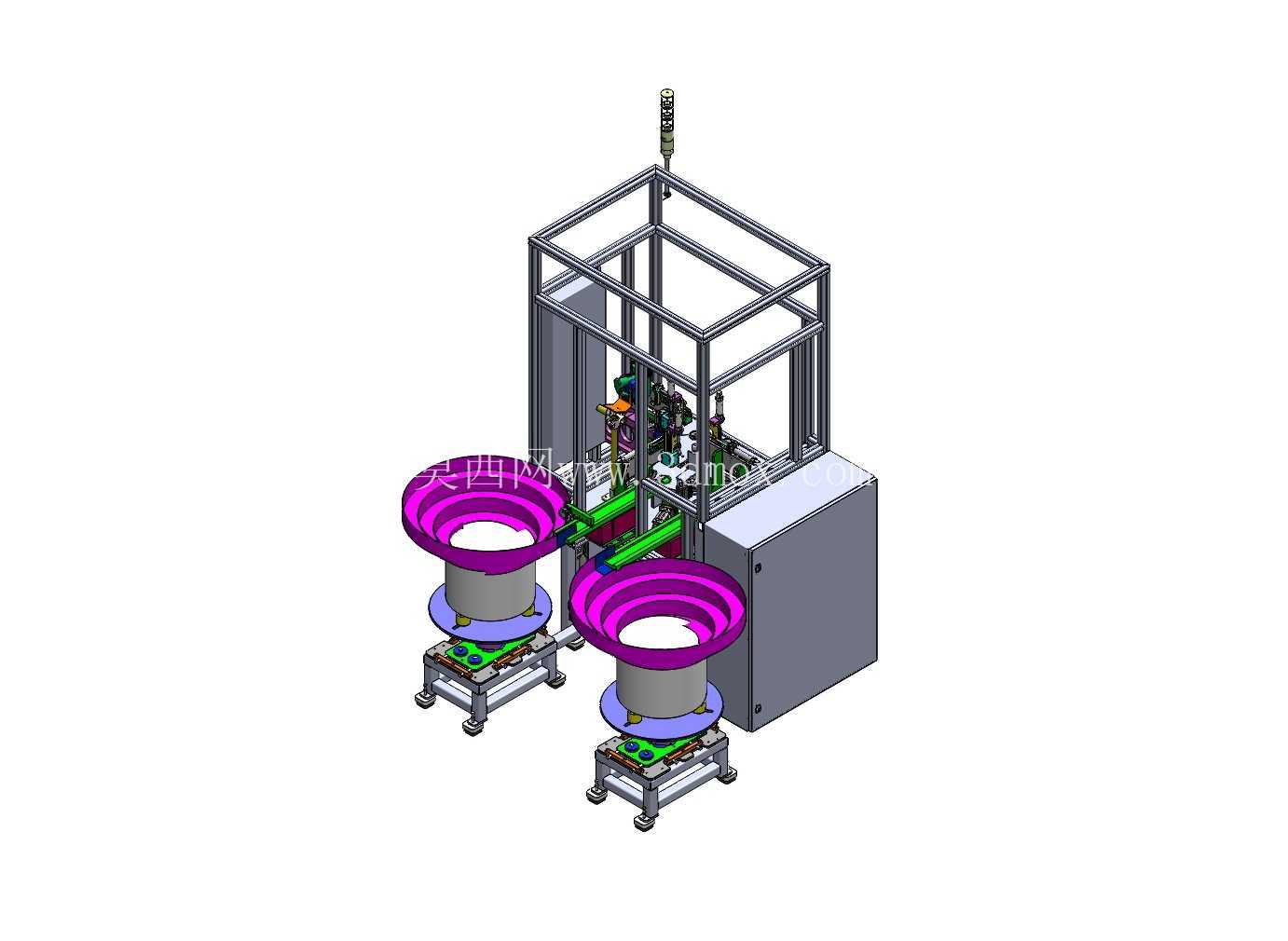

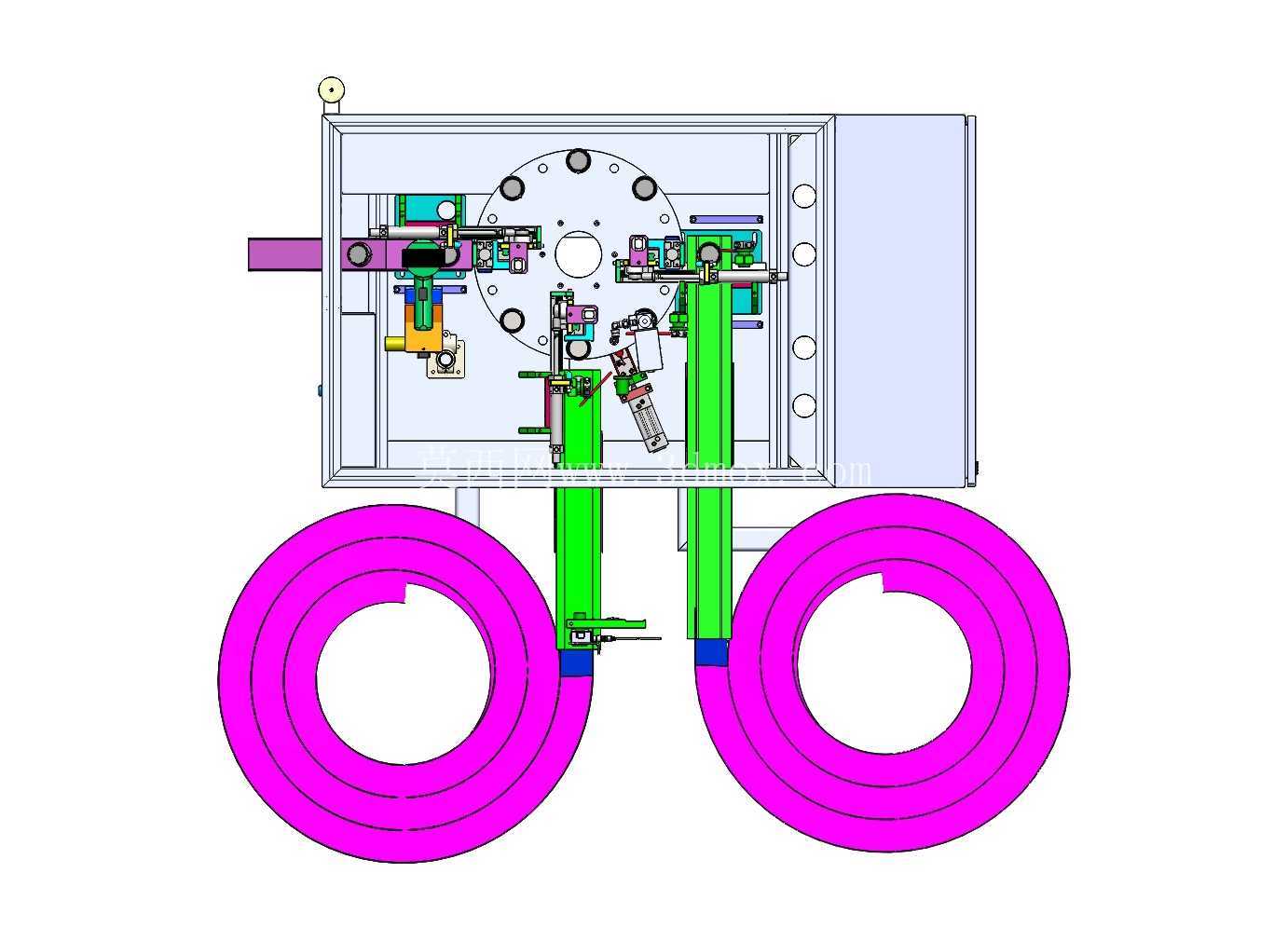

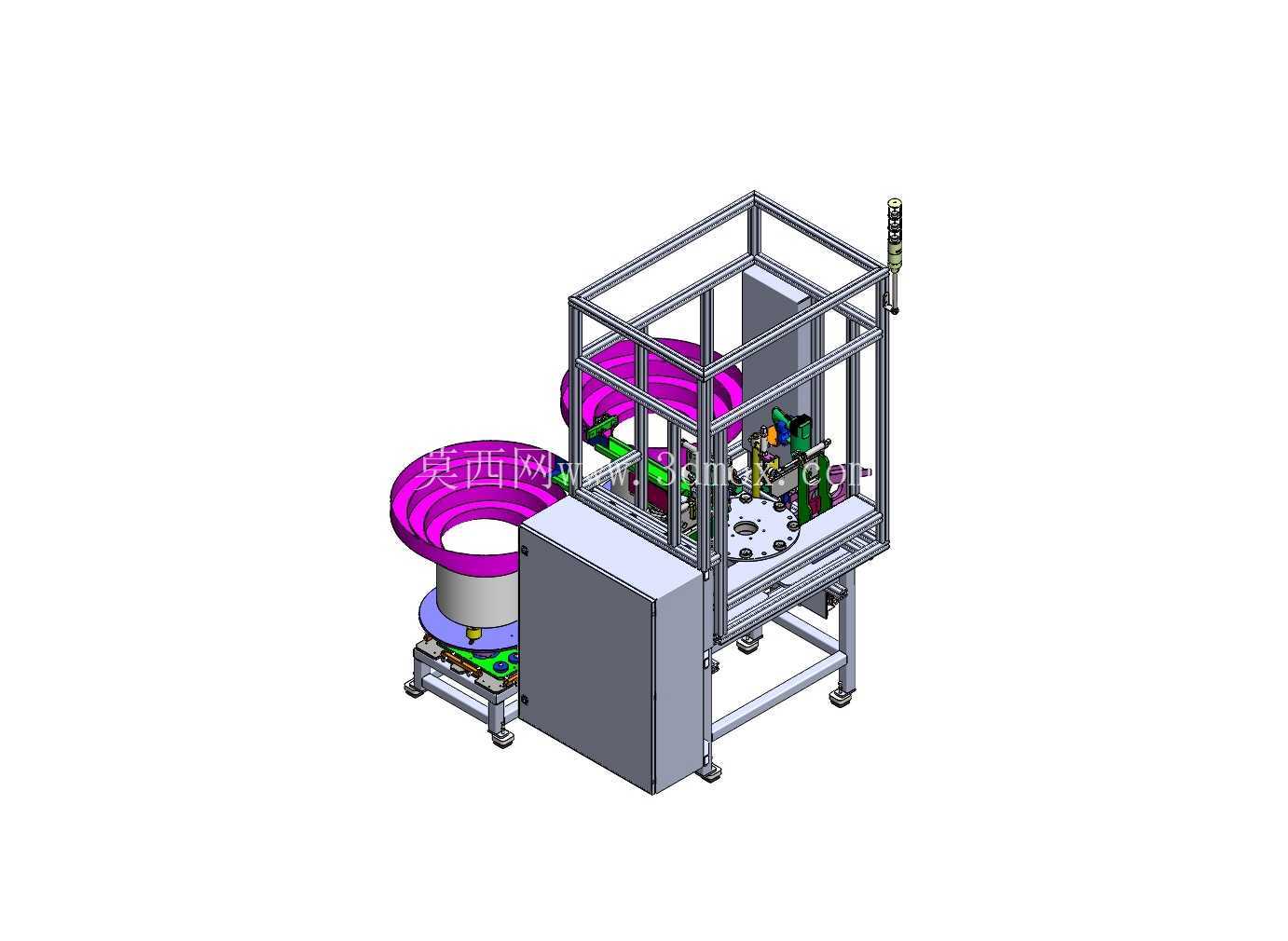

　　这套设备主要面向小尺寸塑胶、五金零件的涂胶贴合装配工序，常见于消费电子小配件、汽车内饰小卡扣、低压电器接触组件的批量生产场景，替代传统人工涂胶+手工对位贴合的作业模式，解决人工涂胶量不稳定、对位偏差大、胶水浪费严重的痛点。从结构布局来看，设备采用标准工业铝型材搭建整体防护机架，底部配置可调脚杯与福马轮组合支撑，既可以在车间内灵活移位，也能在固定工位调平后保证运行稳定性，机架整体占地宽度约1200mm、深度约1000mm、整机高度含顶部报警灯约1800mm，安装时仅需预留周边300mm的操作维护空间即可，不需要额外做地基固定，适配多数中小型组装车间的线边布局要求。上料单元采用双振动盘配置，分别输送待涂胶的基体零件与待贴合的配套小件，振动盘出口配置直振送料轨道，轨道末端设置分料挡停机构，配合光纤传感器检测零件到位状态，避免叠料、缺料导致的设备空运行。核心作业工位采用多工位转盘式布局，转盘直径约600mm，沿圆周均匀分布6套工件定位治具，治具根据零件外形做仿形铣削加工，保证零件放置后位置偏差控制在±0.1mm以内，转盘采用凸轮分割器驱动，工位切换重复定位精度可达±0.05mm，完全满足涂胶与贴合的位置精度要求。

　　涂胶单元配置容积式定量给料装置，相比传统的气压式点胶阀，容积式给料通过精密螺杆的旋转圈数精准控制出胶量，出胶精度可控制在±2%以内，不会因为胶水黏度变化、气源压力波动导致涂胶量不均，涂胶头配置三轴微调机构，可根据不同产品的涂胶轨迹调整涂胶位置，适配不同尺寸规格的零件涂胶需求。贴合工位配置垂直下压机构，下压行程配备硬限位与缓冲组件，下压压力可通过调压阀精确调节，避免压力过大压伤零件或者压力过小导致贴合不牢，压合位置配置到位检测传感器，确认零件贴合到位后才会放行到下一工位。

　　设备的电气控制元件全部集成在机架侧面的独立电气柜内，柜内配置PLC控制器、继电器、接线端子排等元件，走线全部采用线槽规整排布，方便后期维护排查故障，机架正面设置操作按钮盒与触摸屏安装位，操作人员可通过触摸屏调整涂胶参数、给料速度、压合时间等工艺参数，也可以实时查看设备的运行状态、故障报警信息。安全防护方面，设备的操作面配置安全光栅，当操作人员肢体伸入设备作业区域时，设备会立即暂停运行，避免机械伤害，机架外围设置透明亚克力防护板，既可以观察内部运行状态，也能防止涂胶过程中胶水飞溅污染车间环境，顶部配置三色报警灯，设备正常运行、待机、故障时分别显示不同颜色，方便车间管理人员快速识别设备状态。

　　在设计这套设备的三维模型时，优先考虑了模块化设计思路，振动盘组件、涂胶组件、压合组件、转盘组件都做成独立的可拆装模块，后期如果需要适配新产品，只需要更换对应的定位治具、调整涂胶头位置即可，不需要对整体机架结构做大的改动，大幅缩短产品换型的调整周期。同时模型中所有标准件都采用通用工业标准规格，铝型材、螺栓、脚轮、分割器、传感器等元件都可以直接从市场采购标准件，不需要单独定制加工，降低设备的加工制造成本与后期维护配件的采购难度。设备的气路全部布置在机架内部的铝型材槽内，外接气源接口设置在电气柜侧面，接入0.5-0.7MPa的压缩空气即可正常运行，不需要额外配置其他辅助气源处理设备，进气端配置三联件处理压缩空气中的水分与杂质，延长气动元件的使用寿命。
