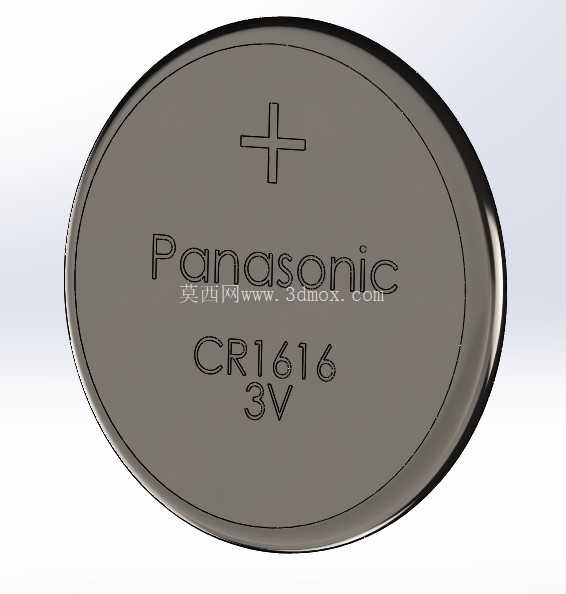

松下CR1616纽扣式3V锂锰电池结构模型

　　在各类低功耗便携电子、车载电控模块、工业测控板卡的设计场景中，这类直径16mm、厚度1.6mm的纽扣式锂锰电池是应用极广的备用供电元件，很多工程师在做PCB布局、结构堆叠时，往往容易忽略电池的实际安装边界，导致后期打样出现电池座干涉、盖板合缝不严、更换电池操作空间不足的问题，这个1:1还原的实体模型刚好能解决这类前期设计的校验痛点。从实际功能特性来看，CR1616属于一次性锂二氧化锰电池，标称输出电压3V，相比同尺寸的银锌纽扣电池，它的自放电率更低，常温存储寿命可达十年以上，不需要额外的充电管理电路，非常适合给RTC实时时钟、记忆存储芯片、低功耗传感单元做长期备用供电，常见于汽车遥控钥匙、台式机主板CMOS供电模块、小型工业计数仪表、便携医疗检测设备这类不需要大电流持续输出、但要求供电长期稳定的场景。做这个模型的设计思路完全围绕结构设计的实际校验需求展开，没有做多余的简化处理：正极面的十字极性标识、品牌丝印、型号参数的蚀刻凹陷都按照实物的比例还原，壳体的卷边收口结构也做了等比例呈现，边缘的圆角弧度、壳体表面的哑光金属质感都和实物保持一致，工程师在做结构装配时，可以直接把模型导入装配体，校验电池仓的内径尺寸、深度是否匹配，检查电池正极接触弹片的压缩行程是否合理，避免出现接触不良或者装不进去的问题。

　　从安装边界的细节来看，这类纽扣电池的安装通常有两种主流方式，一种是直接焊接在PCB上的贴片电池座，另一种是带卡扣的翻盖式电池座，模型还原了电池的最大外径公差带，在做堆叠设计时，不需要额外预留过多的避让空间，只要按照模型的外轮廓预留0.1mm的装配间隙即可，电池的负极是整个壳体的底面，正极是顶面的中心区域，模型上也清晰区分了两个极面的接触区域，方便工程师在设计接触弹片时，准确对应导电接触的位置，避免出现正负极短路的风险。

　　很多刚入行的结构工程师在做这类小型电池的装配设计时，容易只看规格书上的标称尺寸，忽略电池壳体卷边位置的微小凸起，还有正极面标识凸起的高度，导致后期开模后，电池装进去顶住上盖，或者接触弹片压力不够出现断电问题，这个模型把这些容易被忽略的细节都做了还原，比如正极面十字标识的凸起高度大概在0.05mm左右，壳体卷边位置的最大直径比标称直径大0.08mm，这些细节在二维规格书上往往不会标注得这么细致，通过三维模型直接做干涉检查，就能提前发现这些潜在的设计问题。

　　另外在做产品的跌落仿真、可靠性分析时，这个模型也可以赋予对应的材料属性，电池壳体是镀镍不锈钢材质，内部的电芯部分可以按照等效质量块来设置，模拟产品跌落时电池的位移情况，检查电池是否会从电池座中脱落，或者撞击周边的元器件造成损坏。在消费电子、车载电子的小型化设计趋势下，这类小尺寸纽扣电池的应用越来越多，很多产品的内部空间已经压缩到了毫米级，每一个元件的尺寸偏差都可能导致整个产品的结构设计失败，精准的元件三维模型能大幅减少前期设计的反复修改次数，缩短研发周期，避免后期开模后的修模成本。不同于通用的标准件模型，这个模型完全按照市售量产的松下CR1616实物做逆向测绘还原，所有的尺寸细节都和实物一致，不需要工程师再手动调整尺寸比例，导入常用的三维设计软件后就可以直接调用，不管是做结构装配校验，还是做产品的渲染展示，都能满足使用需求。
