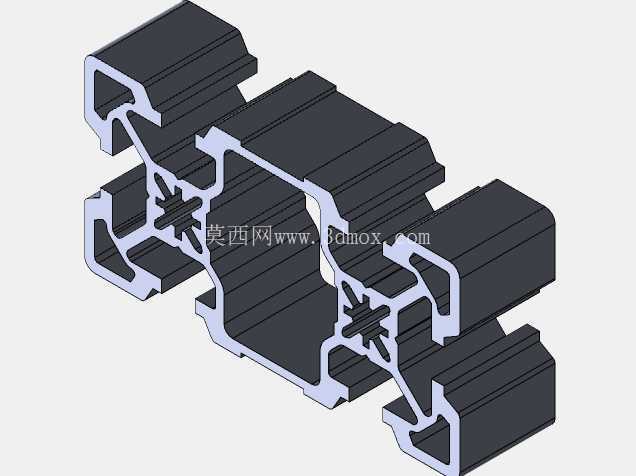

40×90规格工业挤压铝型材截面结构

在非标自动化设备搭建、生产线工位架体制作、检测设备外围防护框架的实际项目里，铝型材的选型从来不是只看截面尺寸数字这么简单。这款截面规格为40×90mm的挤压铝型材，是我在做重载型输送线侧边导向架、设备承重安装横梁时经常用到的规格，相比常规40系列方管铝型材，它的截面长边方向做了加强型的筋位布局，能在同等米重的前提下，提升垂直于长边方向的抗弯截面模量，适合作为跨度在1.2米以内的承重横梁使用，避免长期负载下出现下挠变形的问题。

从截面结构来看，这款型材采用了多腔室的设计思路，中间的十字交叉加强筋把型材内部分隔成四个独立的空腔，既可以在挤压生产时控制金属流速的均匀性，减少型材出料后的扭拧变形，也能在实际安装时，为不同方向的紧固件提供足够的咬合空间。型材两侧的安装槽口是标准的工业铝型材槽宽，适配通用的T型螺栓、滑块螺母，不需要额外在型材上打孔攻丝，就能快速完成相邻型材的直角连接、角件加固，现场组装的时候不需要焊接设备，只需要内六角扳手就能完成架体的搭建，后期如果需要调整设备布局，拆解后型材可以重复利用，不会像焊接钢架构那样出现切割报废的问题。

很多刚入行的结构工程师选铝型材的时候，容易忽略截面的安装边界问题，这款40×90的型材，截面短边尺寸40mm，长边尺寸90mm，槽口中心到型材外壁的距离是标准的8mm，搭配40系列通用角件的时候，角件的安装面不会突出型材外壁，做设备外防护的时候，亚克力板或者钣金门板可以直接贴在型材槽口的密封胶条上，不会出现干涉。型材两端的端盖安装位也做了预留的止口，切割完成后只需要把塑料端盖敲入，就能覆盖截面的毛刺，避免现场安装人员划伤，也能防止灰尘、切削液进入型材空腔内部，长期使用不会出现积屑积液的问题。

在实际应用场景里，这款型材除了做设备架体的横梁，还可以作为线性导轨的安装基座使用——因为挤压铝型材的直线度在出厂校直后可以控制在每米0.5mm以内，安装导轨的基准面做在型材长边的外侧平面上，不需要额外加工安装底板，就能满足轻载直线运动的导向精度要求，很多桌面型自动化检测设备、小型输送线的导轨安装都用这种方案，能大幅降低机加工的成本和周期。另外，型材中间的空腔还可以走设备的气管、电缆，把管线隐藏在型材内部，让设备整体外观更整洁，也能避免管线外露被运动部件刮蹭损坏，需要检修的时候，只需要打开端部的端盖就能穿线，比在型材外部走线槽更节省安装空间。

设计这类铝型材的三维模型时，不能只画外轮廓，必须把槽口的细节、加强筋的圆角、安装位的尺寸公差都还原准确，因为很多工程师会直接用这个模型做装配干涉检查，如果槽口尺寸画错了，实际装配的时候T型螺栓就会卡不进去，或者角件安装出现错位。比如这款型材的槽口内部的凸起卡位，尺寸精度要控制在0.2mm以内，才能保证配套的紧固件可以顺畅滑入，同时不会出现间隙过大松动的问题；截面所有的转角处都做了R0.5到R1的圆角，这是挤压工艺的要求，如果画成尖角，挤压模具在对应的位置很容易出现应力集中开裂，生产出来的型材尖角处也会出现充型不满的缺陷。另外，建模的时候要注意，铝型材是等截面的拉伸件，长度方向可以根据实际使用需求任意调整，不需要固定长度，所以模型里只需要把截面轮廓做准确，拉伸特征的长度参数设置成可编辑的，方便不同项目的工程师根据自己的架体跨度修改长度，不用重新绘制截面。

还有一个容易被忽略的点，就是这款型材的壁厚设计，主受力壁的厚度是2mm，加强筋的厚度是1.8mm，这个厚度搭配既可以保证型材的承重能力，也能控制挤压生产的成本，不会因为壁厚过大造成材料浪费，也不会因为壁厚太薄导致挤压时出现穿裂、变形的问题。在做架体承重计算的时候，可以直接用这个截面的参数计算惯性矩，90mm方向的惯性矩大概是同规格40×40方管铝型材的3.2倍，所以在做有侧向负载的架体时，把90mm的方向对着负载受力方向，能大幅提升架体的整体刚性，减少设备运行时的震动，比如在安装气动元件、小型伺服电机的时候，架体刚性足够的话，设备运行的定位精度也会更稳定，不会因为型材震颤导致位置偏差。
