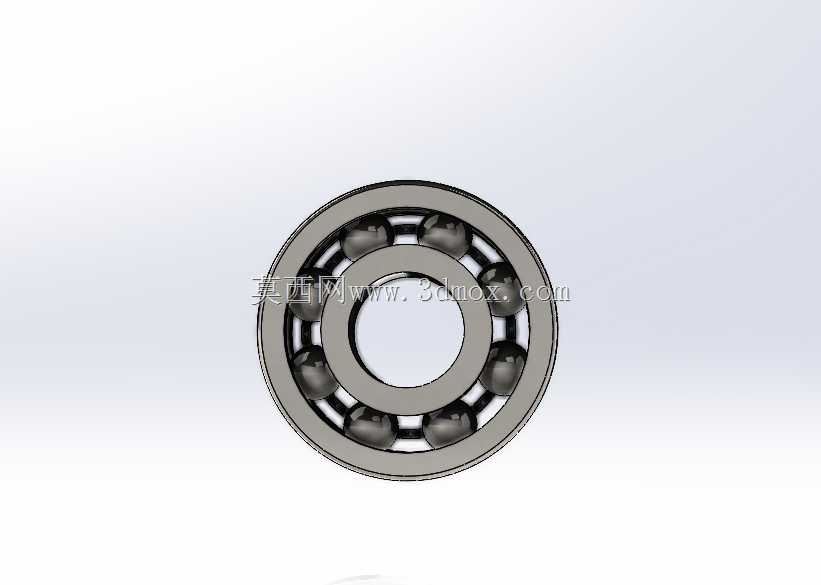

深沟球式滚动轴承结构三维建模

　　在各类回转类机械结构的设计环节中，滚动轴承是绕不开的基础支撑部件，这款深沟球结构的滚珠轴承，主要适配中等载荷、中等转速的回转工况，常见于中小型电机输出端、输送线托辊支撑、机床进给轴辅助支撑、家用机电产品的旋转部位等场景，核心作用是承接轴系运行过程中的径向载荷，同时可承受一定比例的双向轴向载荷，将轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的摩擦损耗与发热，延长整套传动结构的使用寿命。

　　从结构设计逻辑来看，这款轴承采用最经典的深沟球构型，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成，建模过程中严格遵循常规通用轴承的尺寸配合逻辑：内圈的内孔面为与轴配合的安装基准面，设计时按照基孔制配合公差预留安装余量，表面粗糙度要求控制在Ra1.6以内，保证与轴颈装配后无相对滑动；外圈的外圆柱面为与轴承座孔配合的安装基准，按照基轴制配合公差设计，装配后可在轴承座孔内实现微量的自适应调心余量，抵消部分安装同轴度误差带来的附加载荷。内圈与外圈的滚道位置设计为圆弧型沟槽，沟槽曲率半径略大于钢球半径，保证钢球在滚道内滚动时为点接触状态，同时预留足够的润滑脂存储空间，避免高速运转时钢球与滚道出现干摩擦。

　　保持架采用浪形冲压式结构，建模时将每个兜孔的间隙控制在钢球直径的1.02-1.05倍区间，既可以将所有钢球均匀分隔在滚道圆周方向，避免钢球之间直接接触产生额外摩擦与碰撞噪音，又不会过度限制钢球的自转自由度，保证钢球在承受载荷时可以灵活滚动，均匀分担轴系传递过来的载荷。钢球的数量按照轴承的额定载荷需求排布，沿滚道圆周等距分布，每个钢球的直径一致性偏差控制在微米级，保证运转过程中所有钢球受力均匀，避免单个钢球过载出现点蚀剥落的失效问题。

　　从安装边界维度考量，这款轴承的轴向定位可采用轴用弹性挡圈+孔用弹性挡圈的组合方式，也可根据实际安装空间选择轴肩+轴承端盖的定位形式，内圈的轴肩高度不超过内圈厚度的三分之二，外圈的座孔挡肩高度不超过外圈厚度的三分之二，预留足够的拆卸空间，方便后期维护时使用拉马等工具拆卸轴承，不会损伤轴承配合面。轴承的密封形式可根据使用场景选择开放式或者双面胶盖密封，开放式结构适合有集中润滑系统的设备内部装配，胶盖密封结构适合无定期维护条件的场景，出厂时预填足量润滑脂，可实现长期免维护运行。

　　建模过程中对所有配合面做了公差特征的还原，包括内圈与轴配合面的圆柱度、滚道面的圆度、钢球的球形度等关键形位公差都在模型特征中做了对应标注参考，方便结构设计人员在选型装配时直接调用，不需要重复核对基础安装尺寸。同时模型保留了所有细节特征，包括保持架的冲压折弯圆角、钢球与滚道的接触间隙、内外圈的安装倒角等，在做装配干涉检查、运动仿真时可以完全还原真实轴承的运转状态，不会出现仿真过程中部件穿透、运动卡滞的问题。在实际设备选型过程中，这类滚珠轴承的适用转速范围覆盖绝大多数常规工业场景，当轴系存在轻微的安装偏角时，深沟球结构本身具备一定的调心能力，可在偏角不超过0.5度的工况下正常运转，不会出现急剧的磨损加剧问题，是通用机械结构中应用范围最广的一类轴承构型。
