立式导柱导向压合工装结构三维设计

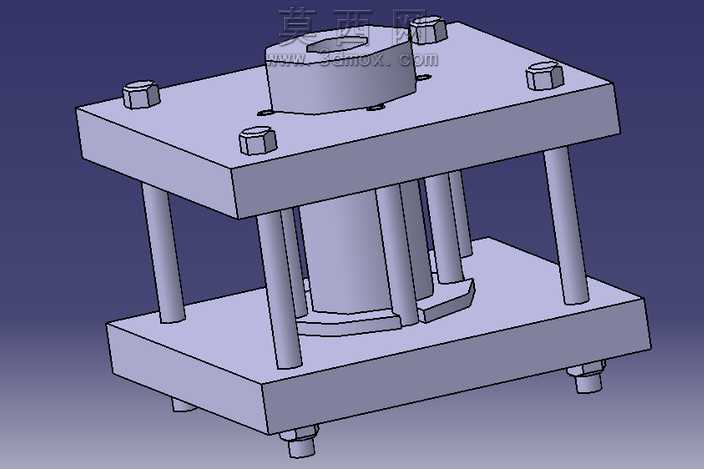

本作品为立式导柱导向类压合工装的三维建模成果，建模过程依托三维设计软件完成全参数化构建，从整体框架到细小紧固件均实现1:1等比例还原，完整复现了工装的实际装配逻辑与结构特征。模型整体采用上下双层板式承载结构，上层为作业执行安装板，下层为工装定位基座，四根等规格导向导柱垂直分布于板件四角，为上下模的合模动作提供精准的直线导向约束，有效规避压合作业中出现的偏载、错位问题。上层安装板表面预留了执行元件的安装定位孔位，搭配六角螺栓实现执行元件的可拆卸固定，板件边缘做了倒角过渡处理，既去除了加工锐边提升装配安全性，也让模型视觉表现更贴合实际加工工件的质感。上下板之间设置了与待加工工件轮廓匹配的成型型腔结构，型腔周边均匀布置支撑立柱，在压合作业时可均匀分散竖向载荷，避免板件受载出现形变，保障工装长期使用的结构稳定性。下层基座底部设置了可调式支撑脚，可用于工装安装时的水平度调节，适配不同平整度的安装台面。材质渲染阶段，对不同功能部件做了差异化的材质赋予：承载板件、导柱、支撑结构采用金属钢材材质，调整金属粗糙度参数模拟普通冷轧钢经机加工后的哑光金属质感，紧固件螺栓、底部支撑脚做了细微的材质色差区分，强化不同部件的视觉辨识度，整体渲染采用渐变深色背景突出工装主体结构，光影角度调整为斜向45度打光，清晰呈现各部件的装配层次与结构轮廓。设计过程中优先考量工装的作业稳定性与装配便捷性，导柱与板件的连接采用过渡配合设计，既保障导向精度也便于后期磨损后的导柱更换；所有紧固件均采用标准件规格，可直接调用标准件库完成装配，降低后续实际加工的物料采购与加工成本；型腔结构的尺寸预留了工件的定位公差间隙，可保障待加工工件的快速取放，同时满足压合作业的定位精度要求。整体模型结构完整，装配关系清晰，无多余冗余结构，无干涉错配问题，可直接用于工装方案评审、加工出图参考以及作业原理演示使用。
