可调式机床机副工装夹具三维结构

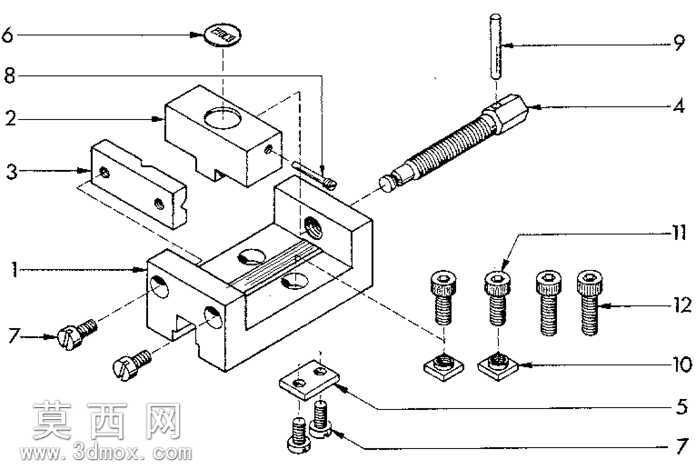

本模型为机床配套使用的可调式机副装夹工装，采用三维建模软件完成全参数化结构设计，完整还原了机副的装配逻辑与各零件的配合关系。建模过程中首先搭建基座主体作为整个工装的承载基础，基座采用槽式结构设计，预留了导轨安装位与螺纹装配孔，为后续活动组件的位移调节提供稳定支撑。活动钳块部分通过导轨结构与基座实现滑动配合，建模时严格控制导轨面的配合公差，保证滑动过程顺畅无卡滞，同时在活动钳块上设计了装夹定位面，可适配不同外形的工件装夹需求。锁紧组件包含调节螺杆、锁紧螺钉、压块等零件，调节螺杆采用梯形螺纹结构建模，螺纹牙型参数符合通用机械标准，转动螺杆即可推动活动钳块完成进给动作，实现工件的夹紧与松开；侧面与底部的锁紧螺钉用于固定调节后的钳块位置，避免加工过程中钳块移位，压块零件做了防滑纹理设计，增大与工件接触的摩擦力，提升装夹稳定性。定位组件包含定位销、可调挡块等零件，可根据工件的加工角度需求调整挡块位置，配合基座上的多组安装孔，实现工件不同角度的装夹定位，满足钻床、铣床等多类机床的加工装夹需求。所有标准件如内六角螺钉、圆柱销等均按照国标参数建模，装配时严格遵循机械装配工艺，保证各零件之间无干涉，装配关系清晰合理。模型在材质设置上，基座与钳块等主体结构件采用45号钢材质，表面做发黑处理的材质表现，标准紧固件采用镀锌钢材材质，调节螺杆表面做淬火处理的材质区分，不同零件的材质质感区分明确，渲染后可清晰分辨各部件的功能属性。整体设计围绕工件多位置、多角度装夹的核心需求，通过模块化的结构设计，让该机副可适配多种尺寸规格的工件装夹，重复定位精度可靠，结构紧凑操作便捷，可直接用于机床工装的参考设计与教学演示。
