骨科植入用皮质接骨螺钉配套接骨板组件

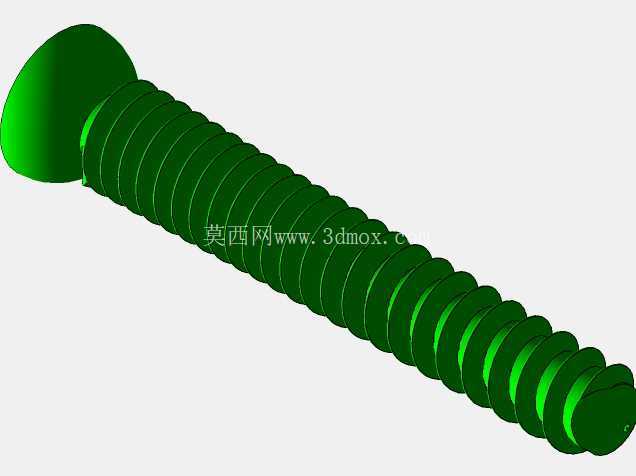

　　这套皮质骨螺钉与配套接骨板的三维模型，还原了临床骨科内固定手术中常用的植入组件细节，建模过程严格参照骨科植入物的通用工程规范，所有螺纹牙型、板体轮廓、钉头驱动结构都做了1:1的特征还原，可用于骨科器械结构演示、手术模拟装配、植入物力学仿真前置建模等场景。从临床应用场景来看，这类组件主要用于长骨骨干皮质骨部位的骨折内固定，当人体四肢长骨发生横断、斜行或短斜形骨折时，需要通过接骨板贴合骨皮质表面，再拧入皮质螺钉完成板与骨的刚性固定，为骨折愈合提供稳定的力学环境，避免骨折端移位造成的愈合畸形、骨不连等问题，相比松质骨螺钉，皮质螺钉的螺纹牙距更密、牙型更浅，拧入皮质骨后能获得更高的握持力，适配皮质骨密度高、骨层薄的结构特点。

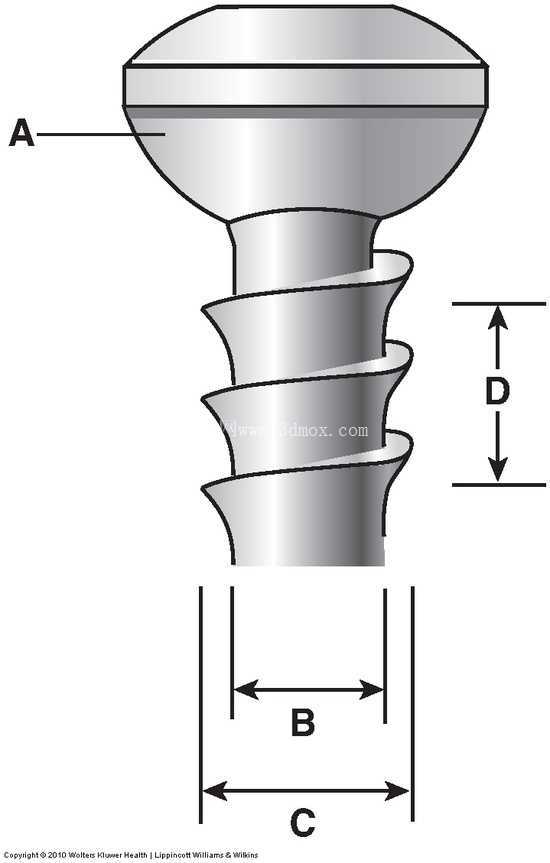

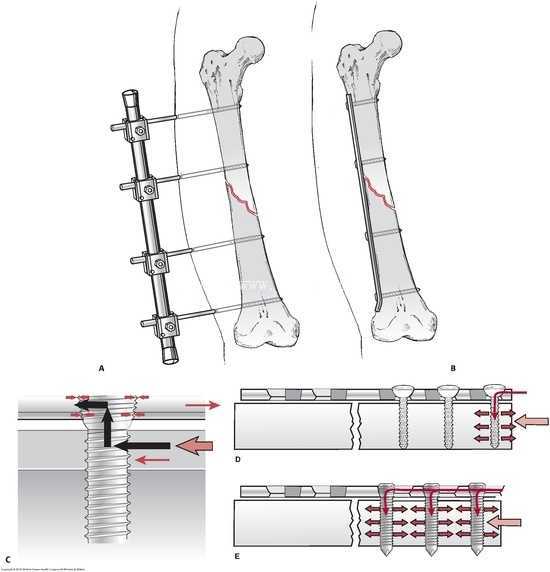

　　从产品功能特性来看，不同长度的螺钉对应不同厚度的骨皮质与接骨板安装深度，短款螺钉多用于薄骨段或儿童骨折固定场景，长款螺钉可穿透双侧皮质骨获得更强的固定强度，钉头采用内六角或十字驱动结构，能保证手术中螺丝刀与钉头的充分咬合，避免拧入过程中出现滑丝问题；配套的接骨板根据不同骨骼的解剖轮廓做了预弯设计，直型板适配股骨干、肱骨干等平直骨段，异型板适配关节周围、干骺端等不规则骨面，板体上的螺钉孔采用加压孔设计，拧入螺钉时可带动骨折端向中线靠拢，实现骨折断端的加压贴合，提升愈合效率。从设计思路来看，建模时首先确定了不同规格螺钉的核心参数基准，M3.5规格的螺钉是临床皮质骨固定的常用规格，螺纹大径、小径、牙距都参照医用金属植入物的通用公差范围，钉尾的球面结构与接骨板的钉孔沉头面做了贴合匹配，保证螺钉拧入后钉头完全沉入板体，不会突出软组织造成刺激；接骨板的板体厚度做了梯度设计，靠近骨折端的位置厚度更大以提升抗弯强度，两端位置适当减薄以减少对骨膜的压迫，板体边缘做了圆弧钝化处理，避免植入后切割周围软组织。

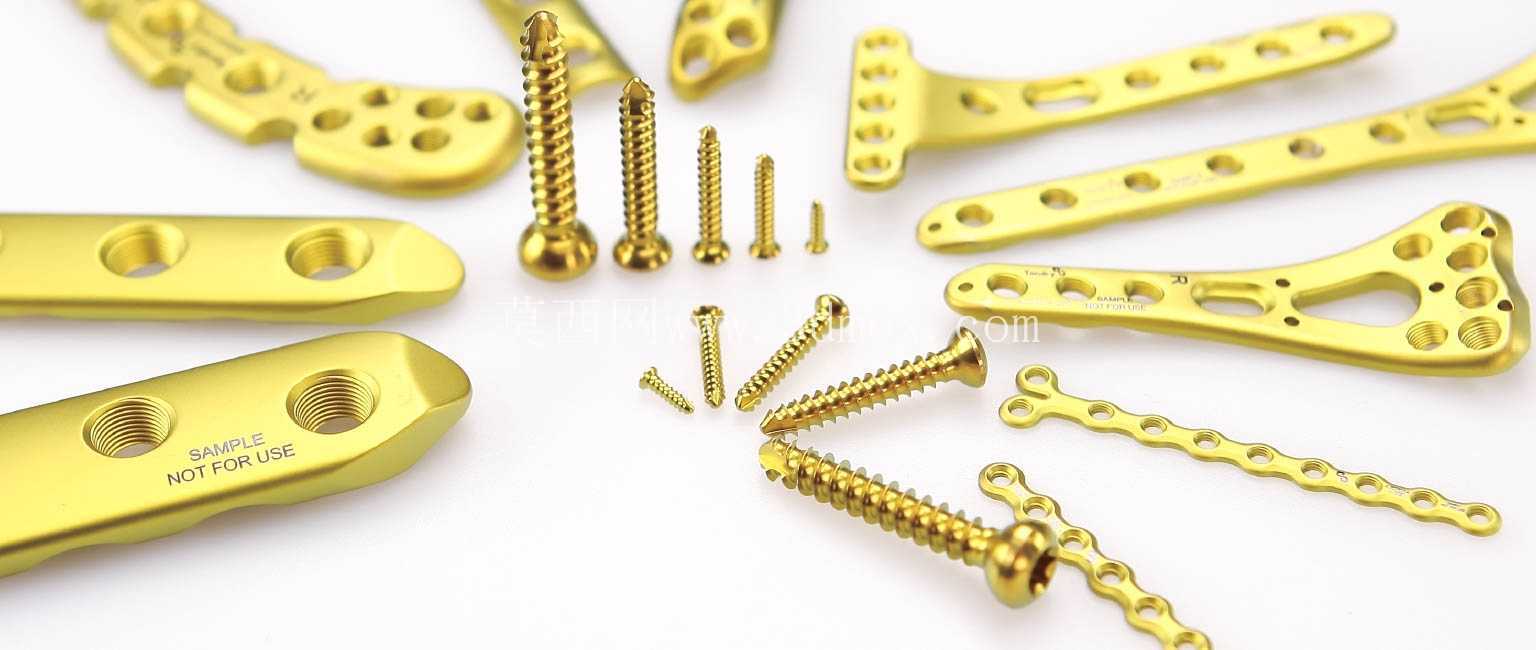

　　从外形尺寸与安装边界来看，单枚皮质螺钉的长度覆盖6mm到50mm区间，可适配不同年龄段、不同部位的骨皮质固定需求，接骨板的孔数从2孔到12孔不等，对应不同长度的骨折固定范围，安装时需要保证接骨板与骨皮质表面的贴合间隙不超过1mm，螺钉拧入深度以穿透对侧皮质1-2个螺纹为最佳，过深会刺激对侧软组织，过浅则会降低固定强度导致退钉；建模时所有配合面都保留了临床实际使用的间隙余量，螺钉与钉孔之间保留0.1mm的装配间隙，可模拟手术中螺钉拧入的真实过程，板体的所有折弯角度都参照人体长骨的解剖弧度，避免出现植入后板体翘起、贴合不良的问题。

　　这类模型在结构设计层面，还还原了医用植入物的表面处理特征，所有边角都做了R0.2以上的圆角处理，没有尖锐棱角，符合植入类医疗器械的表面安全要求，螺纹的起始端与收尾端都做了过渡锥面，避免拧入时出现错牙、骨皮质劈裂的问题，对于骨科器械研发人员、临床手术模拟教学人员来说，这类高精度的三维模型可以大幅减少前期建模的重复工作量，直接用于结构验证、装配干涉检查、力学仿真前处理等工作环节，也可用于医用五金零部件的结构参考，了解高精度小规格紧固件的设计逻辑与公差匹配要求。
