铝型材传动用自由滑轮安装固定结构

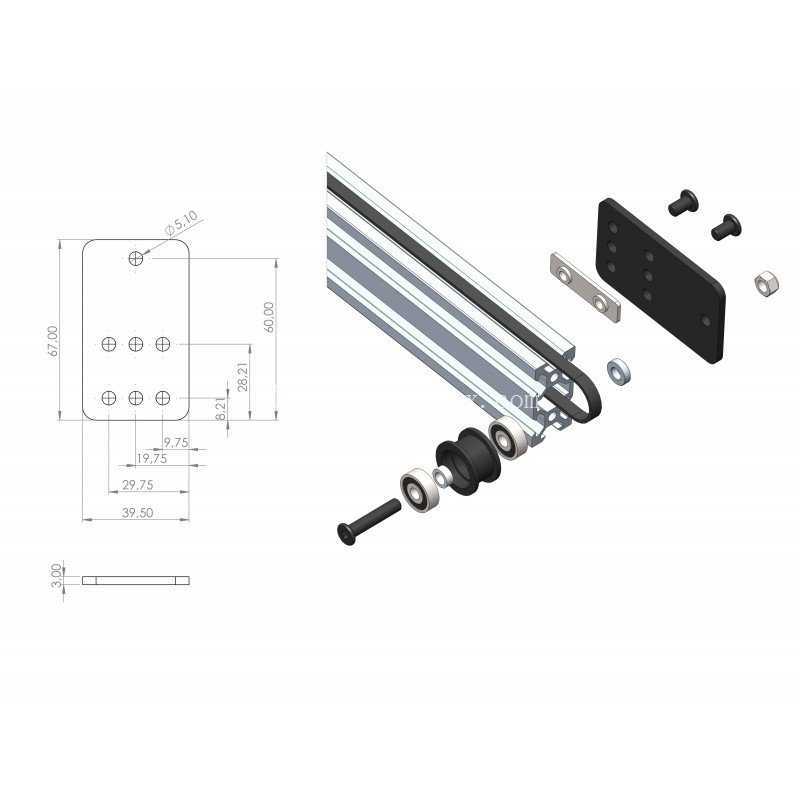

　　这套滑轮安装结构主要面向铝型材搭建的轻型自动化输送、直线往复传动场景，常见于小型皮带输送线、桌面级自动化工作站、3D打印设备传动端、轻型物料移栽机构的皮带张紧与导向环节，用来替代一体式焊接或铣削加工的固定座，适配工业铝型材的模块化搭建需求，不需要对型材做二次破坏性加工，就能完成滑轮组件的快速定位与固定。从结构设计逻辑来看，整个组件拆分了安装基板、滑轮轴、锁紧螺栓、定位隔套、型材连接片几个独立部分，安装基板采用平板式结构，板面预留了6个呈对称矩阵排布的滑轮固定孔位，孔位间距经过匹配计算，既可以适配单滑轮的居中安装，也能支持双滑轮并排布置，满足不同包角的皮带导向需求；基板侧边额外预留了两个腰型调节孔，安装时可以顺着皮带张紧方向微调基板位置，不需要完全松开紧固件就能调整皮带张紧度，调试效率比固定式孔位提升不少。

　　尺寸边界上，安装基板的整体轮廓控制在36.6mm×40mm范围内，厚度适配常规M4、M5紧固件的沉头安装需求，不会因为板件过薄导致锁紧时板面变形，也不会因为过厚增加不必要的结构重量；基板上的固定孔位中心距分别设置为19.75mm、29.75mm的梯度，刚好匹配20系列、30系列工业铝型材的槽口间距，连接时可以直接用T型螺栓搭配型材连接片完成固定，连接片上的定位凸台刚好卡入铝型材的槽道内，承受皮带张紧产生的侧向拉力时不会出现滑移错位。

　　滑轮部分采用带轴承的包胶轮结构，轮体中间的通孔与安装轴采用间隙配合，轴两端通过轴用挡圈或者锁紧螺母固定在基板上，转动时的径向跳动控制在0.1mm以内，高速运行时不会出现皮带跑偏的问题；配套的隔套分别设置在滑轮两侧，既可以限制滑轮的轴向窜动，也能调整滑轮与安装基板之间的间隙，避免轮体转动时摩擦板面产生额外阻力。实际装配过程中，首先要根据皮带的走向确定安装板在铝型材上的大致位置，先将T型螺栓预塞入型材槽道，挂上连接片后把安装板临时固定，随后将滑轮、隔套依次穿入安装轴，锁紧轴端固定件后把皮带套入滑轮槽内，顺着腰型孔调整安装板的位置直到皮带张紧度符合运行要求，最后依次锁紧基板与型材连接的螺栓、轴端紧固件即可完成装配。

　　和传统的一体式铣削安装座相比，这套结构的所有零件都可以单独拆分更换，长期运行后如果滑轮轴承磨损、或者板面出现磕碰变形，只需要更换对应损坏的零件，不需要整体拆卸整个传动端的结构，后期维护成本更低；同时平板式的基板结构加工难度低，采用常规板材冲压或者铣削就能完成加工，不需要复杂的成型工艺，批量生产时的成本控制优势明显。在实际工况适配性上，这套结构可以承受的单组皮带拉力上限在500N以内，完全覆盖轻型自动化设备的传动负载需求，安装时不需要额外制作转接工装，只要是对应槽宽的工业铝型材都能直接装配，不管是新设备搭建还是旧设备的传动结构改造，都能快速适配，不需要重新设计对应的安装接口。另外板面的孔位排布还预留了拓展空间，如果需要增加传感器安装支架、皮带挡边等附属配件，不需要额外打孔，直接利用现有孔位就能完成拓展安装，进一步提升了结构的通用适配性。
