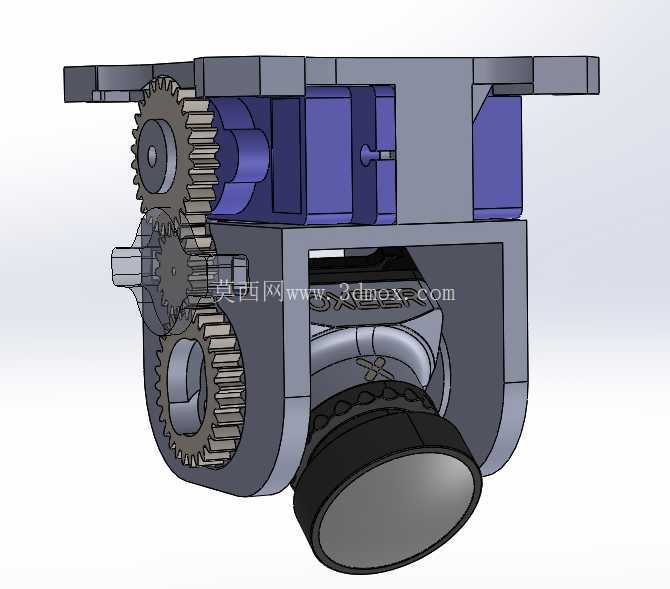

适配FPV相机的单轴迷你伺服云台结构

　　这款单轴伺服云台主要面向FPV穿越机、小型固定翼航模的机载相机增稳场景，解决小尺寸航模搭载摄像头时，单方向姿态调整、画面防抖的实际需求，适配市面上主流的微型FPV摄像头安装规格，可直接嵌入航模机头或机架前部的预留安装位，无需额外大幅改动原有机架结构。从实际使用场景来看，这类迷你云台多用于轻量化FPV载机，受载机起飞重量限制，整体结构做了极致的紧凑化处理，没有冗余的结构件，所有受力部位都做了壁厚优化，既保证舵机动力传递过程中的结构刚性，又尽可能降低整体自重，避免给载机带来额外的负载负担，影响飞行续航与机动性能。

　　功能层面，该云台仅保留单轴方向的转动调节能力，针对FPV飞行中最常用的俯仰角度调整需求设计，通过舵机驱动齿轮传动结构，带动摄像头安装座绕转轴转动，可实现飞行过程中摄像头俯仰角度的实时调整，满足不同飞行速度、不同飞行高度下的取景需求，相比多轴云台重量更轻、结构更简单，故障率更低，更适合追求轻量化、高可靠性的FPV飞行场景。设计思路上，该结构优先考虑3D打印加工的工艺可行性，所有零件均做了打印工艺适配，没有倒扣、极小壁厚等不利于FDM打印的结构，齿轮部位建议采用尼龙类材料打印，利用尼龙材料的自润滑特性与耐冲击性能，抵消传动过程中的磨损与飞行过程中的震动冲击，壳体与安装支架部分可采用常规PLA或PETG材料打印，兼顾打印成本与结构强度。

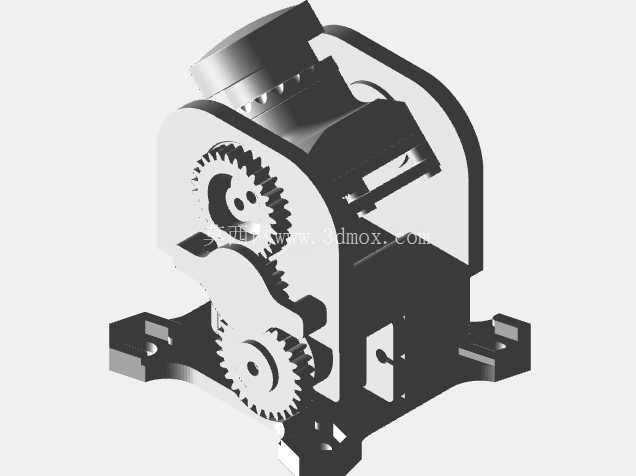

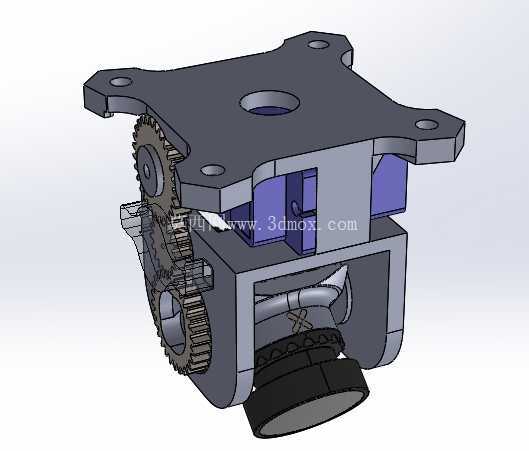

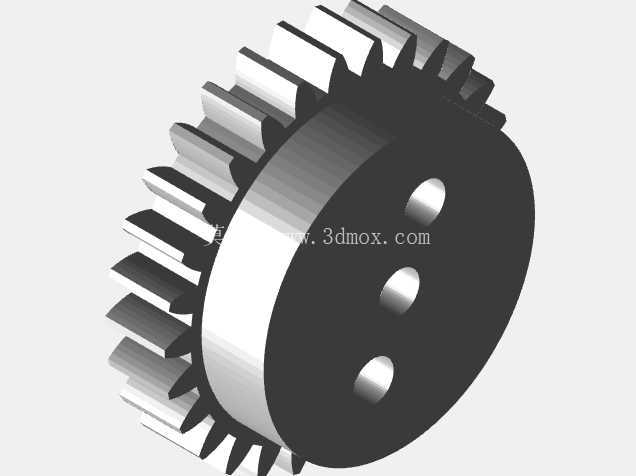

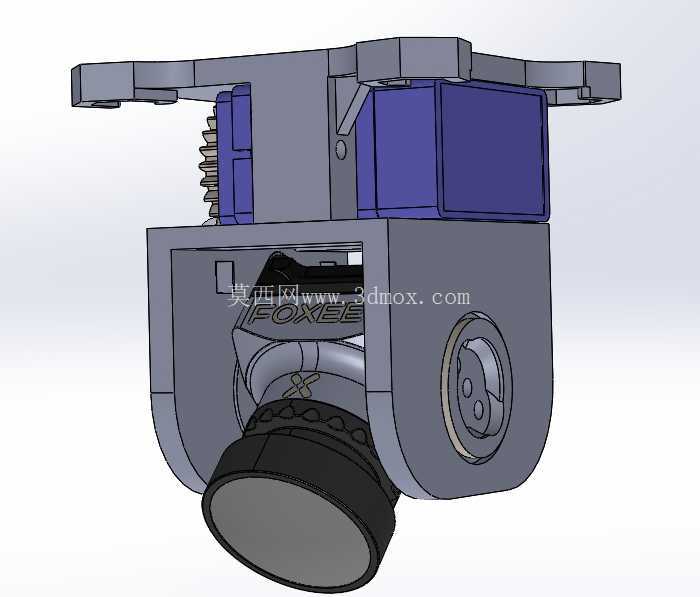

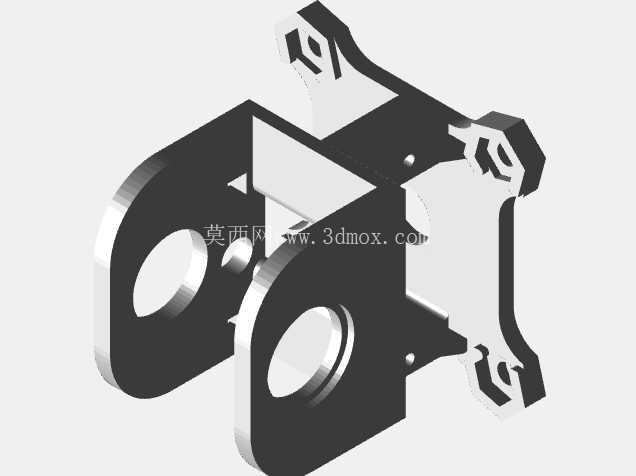

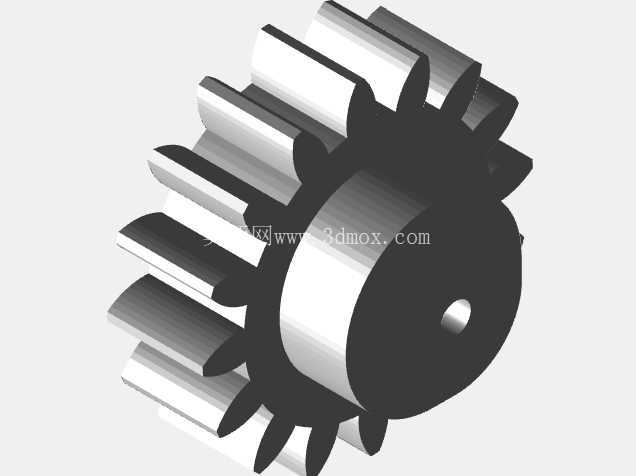

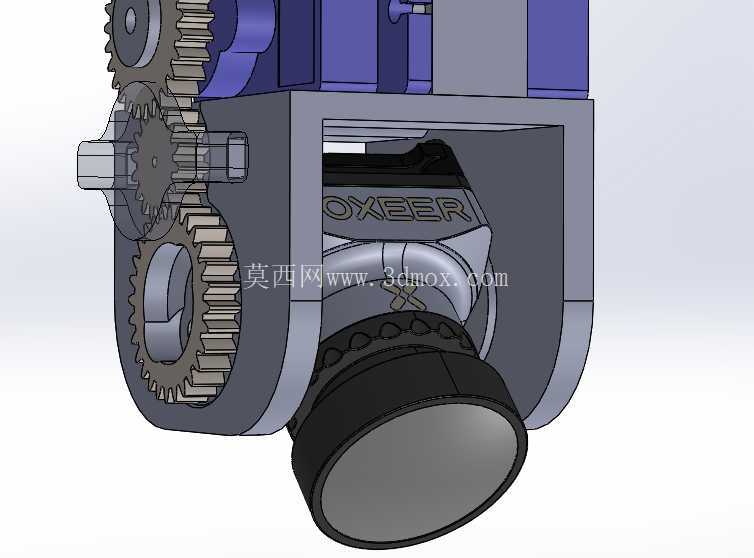

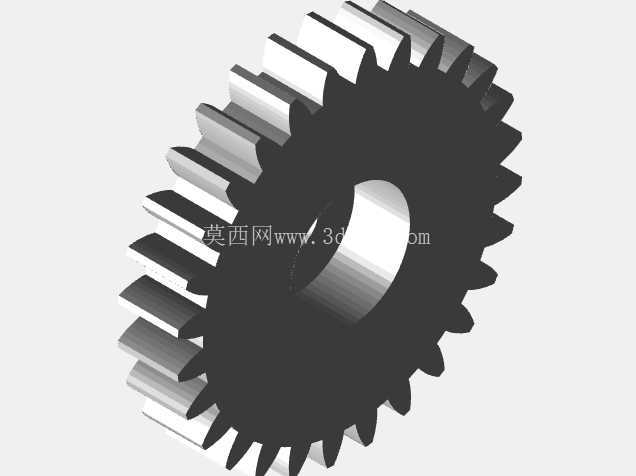

　　传动结构采用直齿轮啮合传递舵机扭矩，齿轮啮合间隙做了合理预留，既避免间隙过大导致的传动虚位，又防止间隙过小导致的转动卡滞，舵机安装位做了定位卡槽设计，安装时可直接将舵机卡入卡槽，通过螺丝锁紧即可完成舵机固定，无需额外的定位调整，降低装配难度。安装边界方面，云台顶部的安装挂耳预留了标准的螺丝安装孔位，孔位间距适配多数微型FPV载机的机头安装孔距，安装时可直接通过螺丝将云台固定在载机的预设安装位，摄像头安装腔的尺寸适配主流的微型FPV摄像头规格，摄像头可直接卡入安装腔，通过外圈的锁紧结构固定，无需额外定制摄像头转接件。

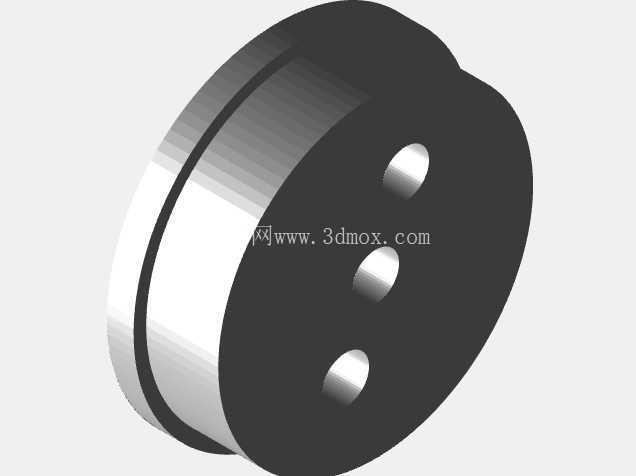

　　转动部分的转轴采用一体化的轴孔配合设计，没有额外的金属转轴零件，依靠打印零件自身的轴孔配合实现转动支撑，轴孔配合间隙控制在合理范围，既保证转动顺畅，又不会出现径向晃动导致的画面抖动。整体结构的外形尺寸控制在极小的范围内，可容纳进多数微型FPV载机的机头整流罩内部，不会突出机身表面增加飞行风阻，所有走线位置都预留了走线槽，舵机线与摄像头线可通过走线槽规整布置，避免飞行过程中线材被转动结构剐蹭，或者外露增加风阻。实际装配过程中，仅需将舵机装入预设卡槽，啮合好传动齿轮，再将摄像头装入安装座，最后将顶部挂耳固定在载机上即可完成装配，整个装配过程无需复杂的调试，齿轮啮合位置通过结构限位自动对齐，装配门槛较低，适合普通航模爱好者自行打印制作。在实际飞行测试场景下，该结构可承受FPV飞行过程中的常规震动与机动过载，齿轮传动结构不会因为大机动动作出现跳齿、卡滞问题，尼龙材质的齿轮可吸收部分飞行震动，降低舵机的负载冲击，延长舵机使用寿命，单轴的转动范围可覆盖FPV飞行中常用的俯仰角度区间，完全满足日常飞行、航拍取景的角度调整需求，相比直接将摄像头固定在机架上的方案，可在飞行过程中灵活调整取景角度，获得更好的拍摄视野，同时结构重量远低于市面上的成品多轴云台，更适合轻量化的小尺寸FPV载机使用。
