适配10至15英寸桨叶的四轴碳纤维机架结构

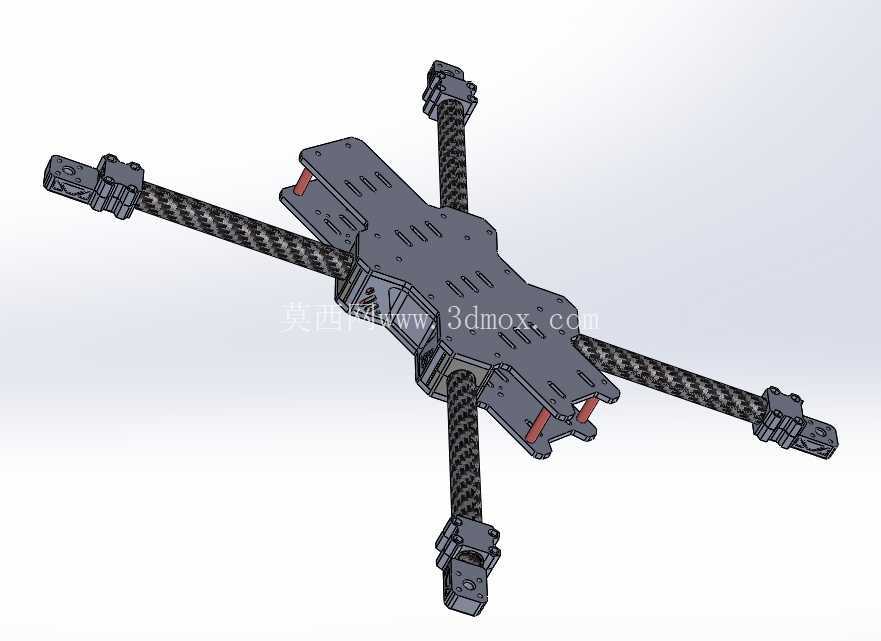

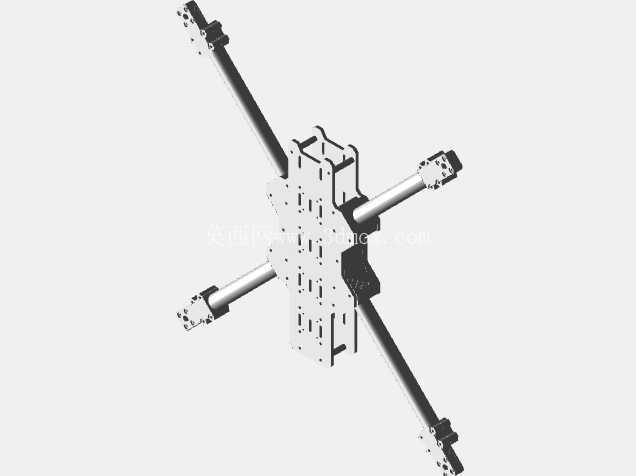

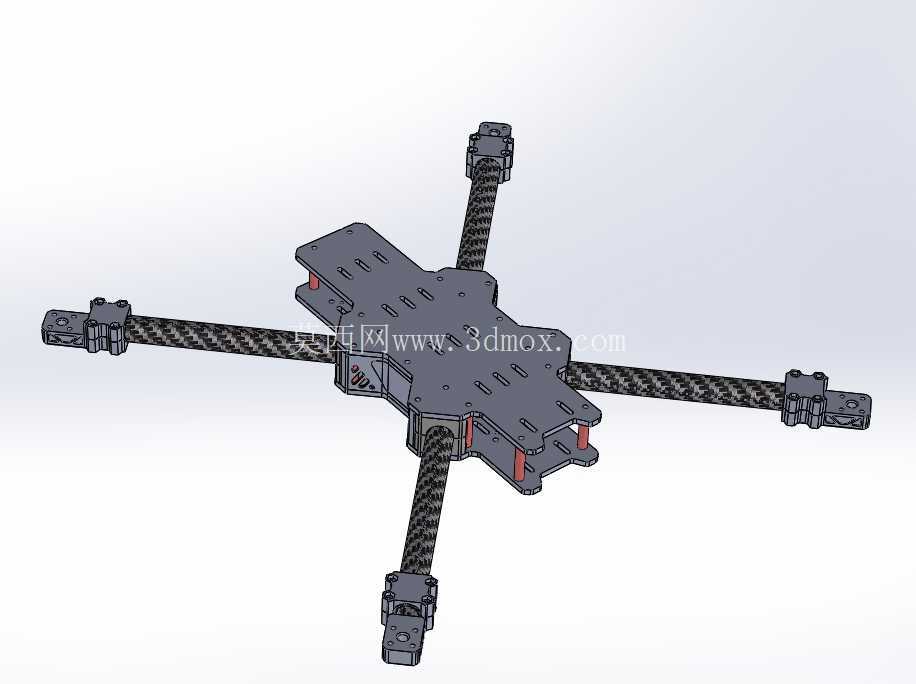

　　这套四轴飞行器机架结构，核心适配10-15英寸规格螺旋桨的装机需求，在FPV穿越机、小型航测作业、轻量化巡检场景中都能找到对应的使用定位。从结构设计逻辑来看，机架采用中心板加碳管机臂的分体式布局，中心承载板做了密集的长圆形减重孔，同时预留了飞控、电调、电池、图传模块的通用安装孔位，孔位间距兼容市面上主流的20x20mm、30.5x30.5mm飞控安装标准，不需要额外打孔就能完成核心航电部件的固定。

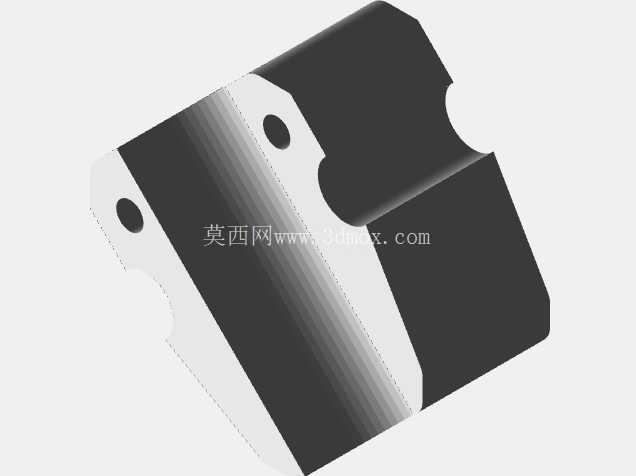

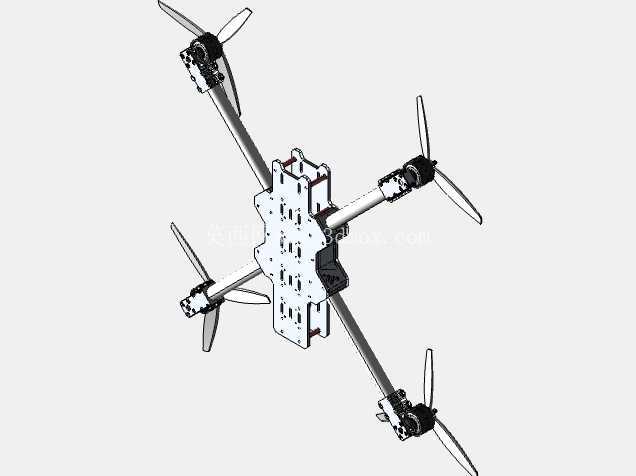

　　机臂部分选用碳纤维缠绕管材，相比同规格铝合金臂杆重量降低40%以上，同时抗扭刚度能满足大桨叶高转速下的载荷要求，机臂与中心板的连接位置做了嵌入式定位槽，配合快拆锁扣结构，不需要额外工具就能完成机臂的拆卸更换，外场作业时如果出现机臂炸机损坏，能在两分钟内完成备件替换，大幅降低外场维护的时间成本。机臂末端的电机安装座做了一体化的结构强化，安装面平面度控制在0.1mm以内，能保证电机安装后轴线与机臂平面垂直，避免大油门下出现桨面震颤的问题，电机座预留了M3规格的电机安装孔，适配22系列、23系列无刷电机的安装尺寸，同时在电机座侧面预留了LED灯条的走线槽，能把机臂上的线材完全收纳在结构内部，减少飞行过程中的风阻，也避免线材外露被螺旋桨打到的风险。

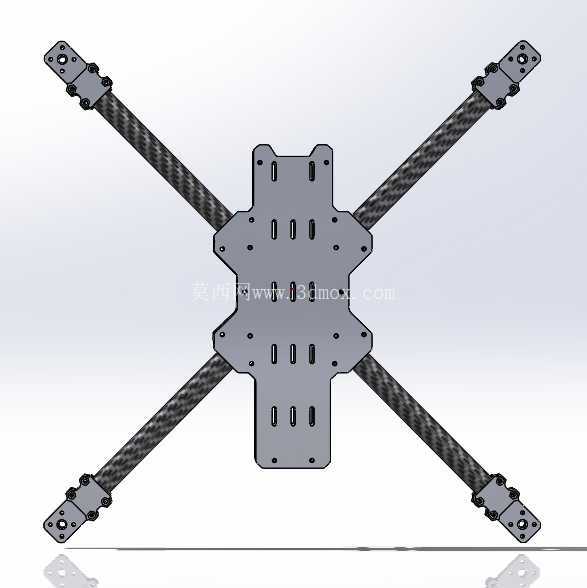

　　从安装边界尺寸来看，机架在搭载15英寸桨叶时，对角电机轴距控制在380mm左右，中心板最大宽度120mm，整体装机后不含电池的重量能控制在180g以内，搭配6S锂电池时整机起飞重量可以控制在1.2kg-1.8kg区间，兼顾续航时间和机动性能。中心板上下两层的间距设置为8mm，足够容纳叠层安装的飞控、电调、接收机模块，同时在中心板的四个角做了倒角处理，避免尖锐边角在炸机时戳破电池外皮引发安全隐患。这套结构同时预留了3D打印配件的安装接口，用户可以根据自身需求打印GPS支架、天线座、运动相机固定座等扩展配件，不需要对原有碳板结构做二次加工。

　　在实际使用场景中，这套机架既可以用于FPV远航飞行，凭借碳纤维材料的轻量化特性搭配大容量锂电池能实现最长25分钟的续航时间，也可以搭载轻量化的单目光学摄像头、小型气体检测模块，用于厂区管线巡检、农田苗情普查、应急搜救等作业场景，机架的结构强度能满足3级风环境下的稳定飞行要求，机臂的阻尼特性也能过滤掉大部分电机高频振动，保证飞控陀螺仪的采样数据稳定，减少飞行过程中的PID调试难度。设计过程中特意将所有受力连接点都做了应力分散处理，中心板上机臂安装位的周边做了加厚凸台，避免炸机时机臂受力把碳板扯裂，所有的走线孔都做了圆角打磨，不会划伤线材外皮造成短路风险。机架的电池安装位预留了绑带穿槽，兼容宽度30mm-50mm的锂聚合物电池，能根据不同的作业需求搭配不同容量的电池，调整整机的重心位置。
