全自动多工位数控板材雕刻加工设备

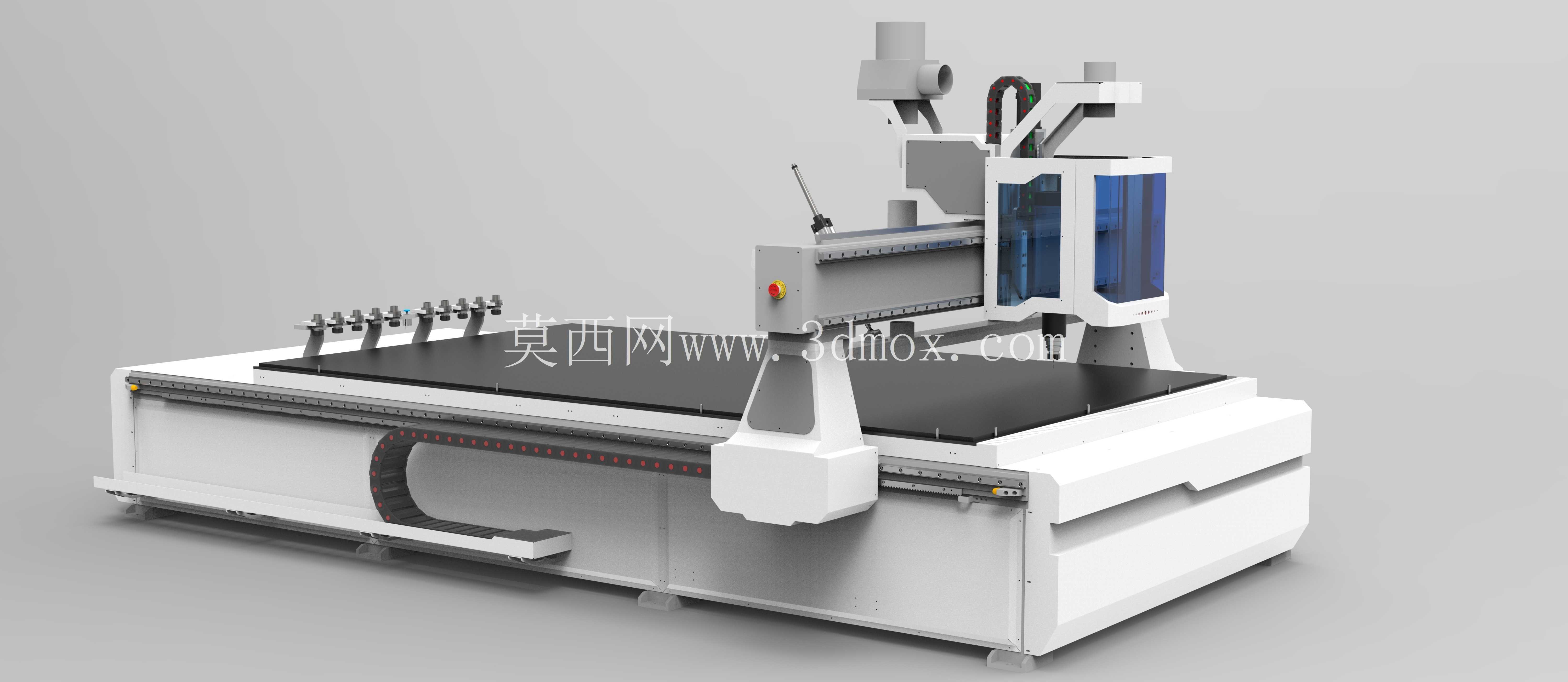

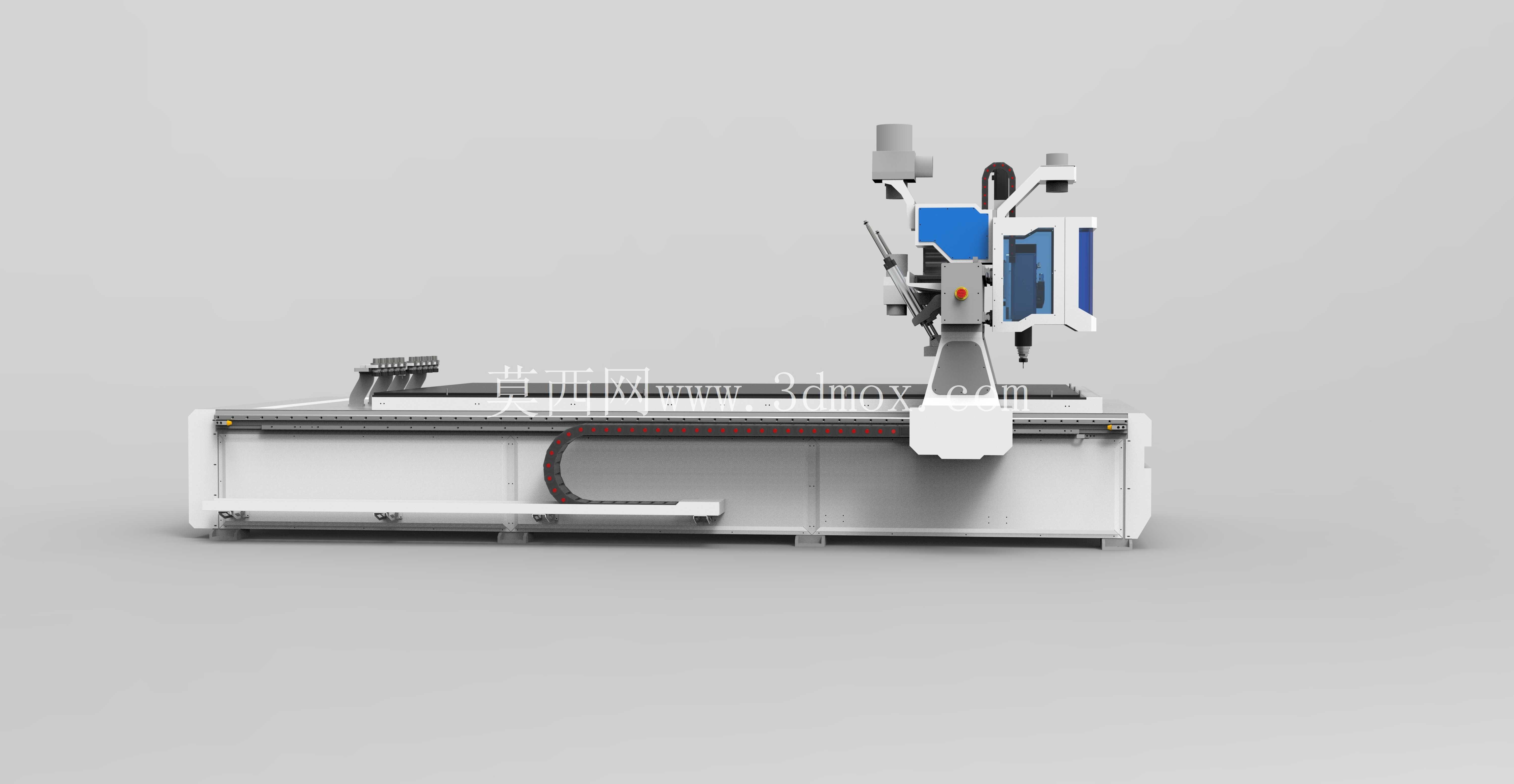

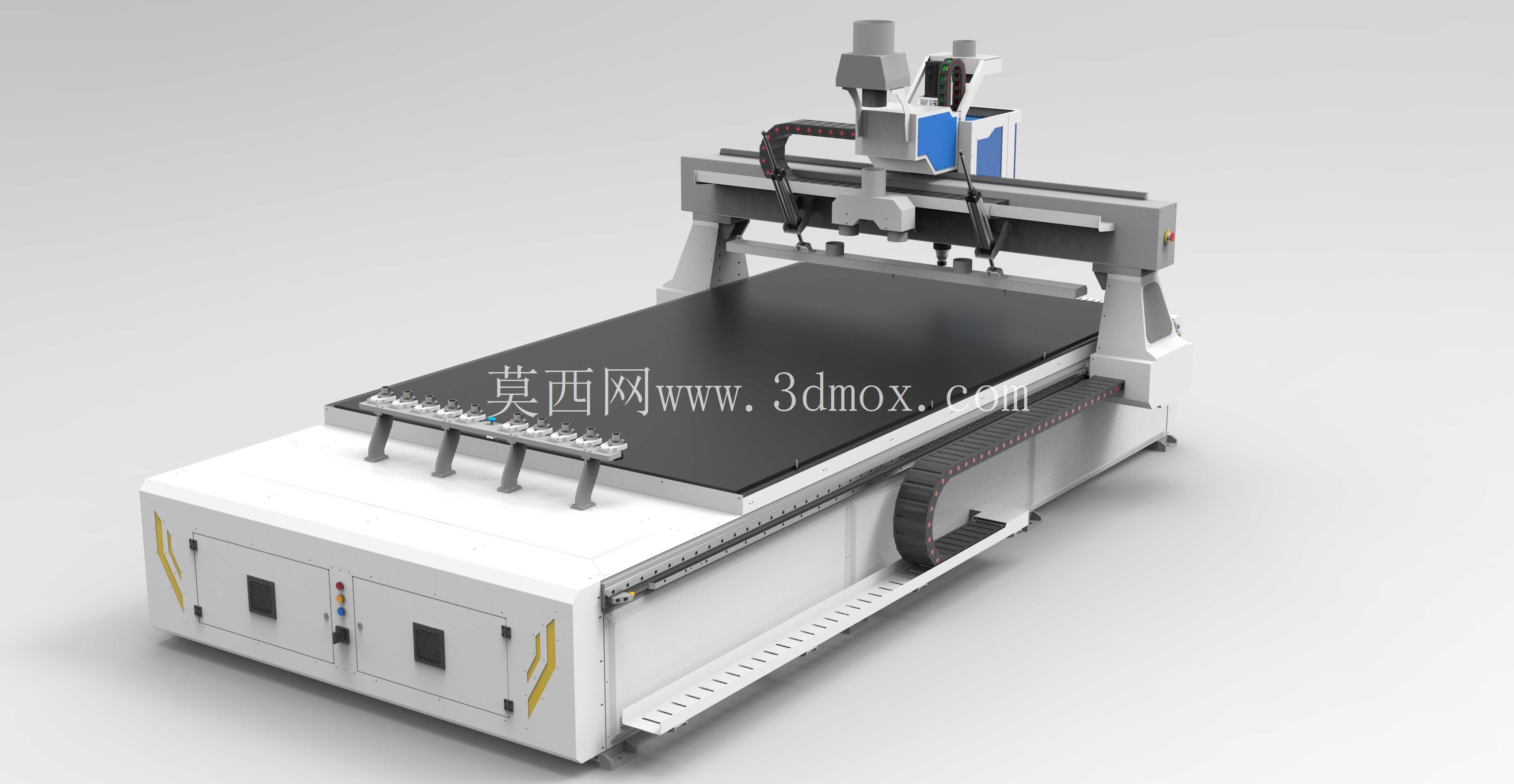

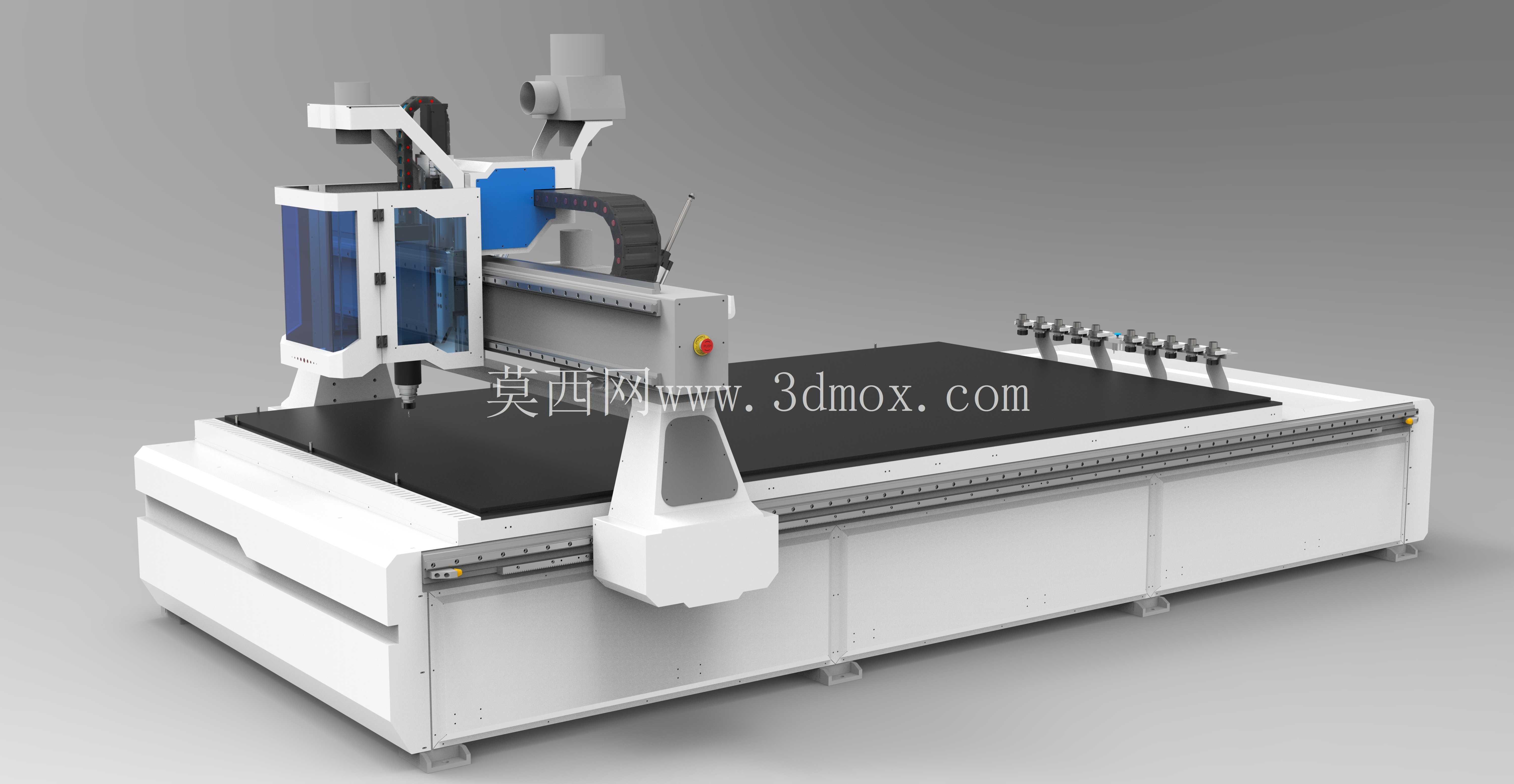

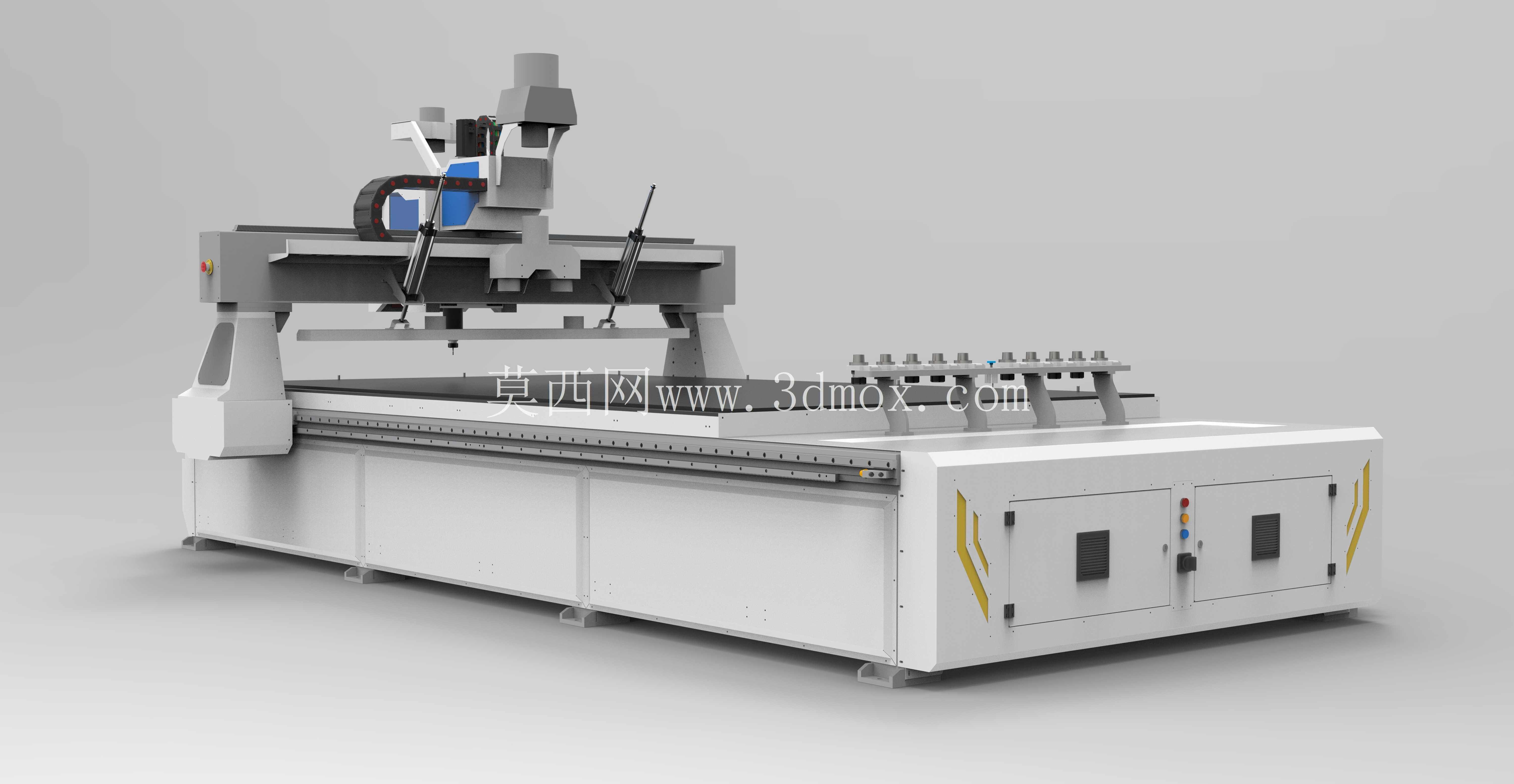

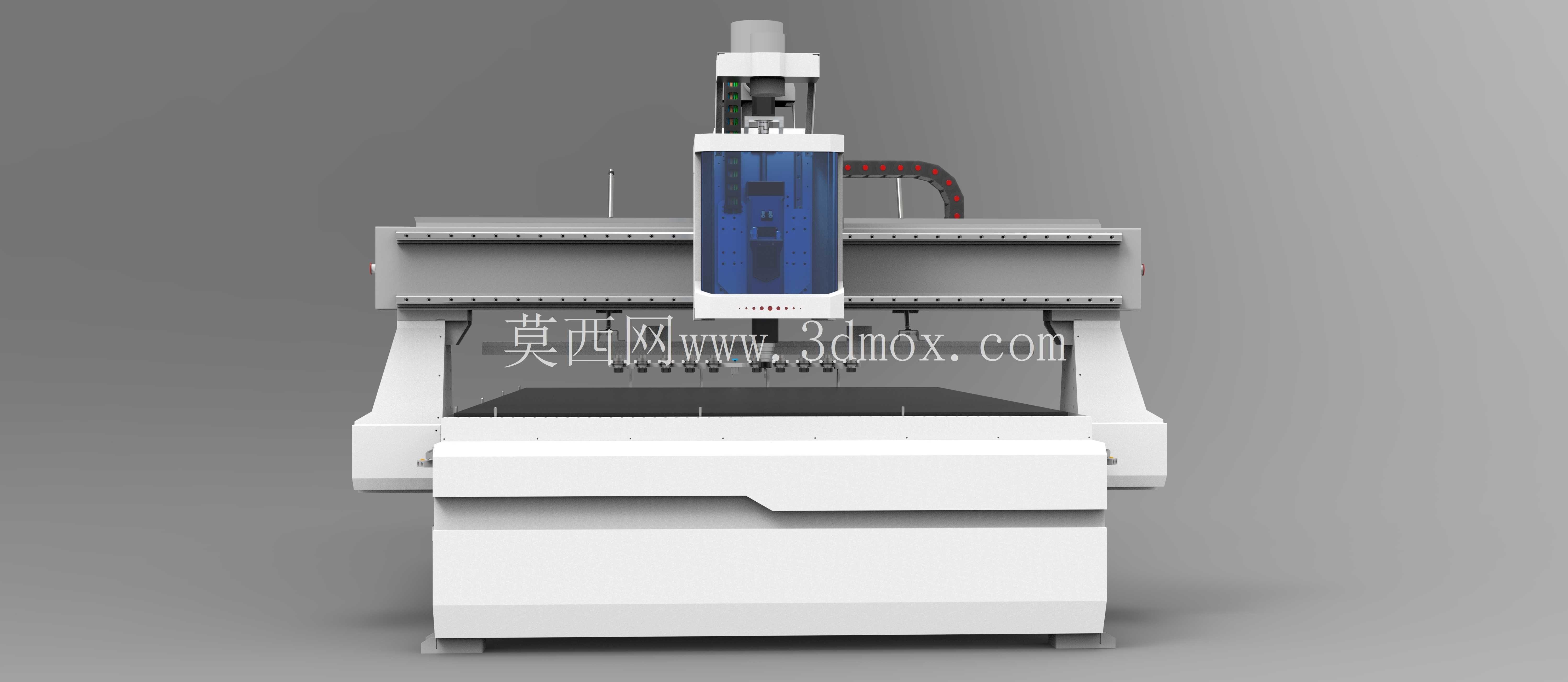

这款设备的整体布局采用龙门动梁式结构，床身作为整机的承载基础，采用整体焊接后去应力处理的结构设计，导轨安装面经过精密铣削与刮研处理，保证长行程运行下的直线度与刚性，床身下部预留了排屑与除尘管路的安装空间，可适配不同厂房的管线排布需求。横梁采用箱型截面设计，在减轻运动部件重量的同时保证足够的抗扭刚度，X轴传动采用高精度齿轮齿条搭配直线导轨的组合，兼顾长行程传动的精度保持性与高速运行的动态响应，Y轴与Z轴则采用滚珠丝杠传动，保证刀具进给的定位精度与重复定位精度，Z轴滑枕搭载了自动换刀主轴，可根据加工工序需求自动切换不同规格的铣刀、雕刻刀，无需人工停机换刀，大幅缩短单件加工的辅助时间。

设备的工作台面采用真空吸附结构，分区设置独立的吸附腔，可根据待加工板材的尺寸大小开启对应区域的真空吸附，无需额外制作夹具即可固定不同规格的平板类工件，对于异形小工件也可搭配简易压块实现装夹，工作台边缘设置了T型槽，方便安装定位挡块与辅助夹具。刀库采用直排式布局，安装在横梁侧方，可容纳8-12把不同类型的加工刀具，换刀动作由Z轴滑枕配合刀库的定位机构完成，换刀时间短，动作可靠性高，适合连续批量加工场景。

设备搭载的除尘系统分为两个部分，主轴旁设置随动吸尘口，可在加工过程中紧贴切削区域，及时吸走木屑、塑料切屑与铝屑，避免切屑飞溅影响加工精度与车间环境，床身内部设置整体除尘风道，可将工作台面散落的切屑统一汇集到除尘主机，减少人工清理的工作量。设备的操作面板设置在机身侧方的可旋转支架上，操作人员可根据加工位置调整面板角度，方便对刀、程序调试与加工状态监控，机身外侧设置全封闭的安全防护门，加工过程中防护门关闭，可隔绝切削噪音与切屑飞溅，防护门上设置透明观察窗，可随时观察内部加工状态，防护门配备安全联锁装置，门体打开时设备自动停止运行，避免安全事故。

从应用场景来看，这款设备可覆盖家具生产中的板材雕刻、裁板、开槽、打孔工序，可直接加工密度板、颗粒板、实木板等常见家具用材，也可加工亚克力、PVC等广告板材，完成标牌制作中的文字雕刻、轮廓切割工序，在复合材料加工领域，可对碳纤维板、铝塑板等材料进行精密切割与成型加工，在工业制造领域可完成绝缘件、工程塑料零部件的铣削加工。设备的安装边界需要预留足够的操作与维护空间，机身左右两侧需要预留至少1米的维护空间，方便检修传动部件与更换刀库刀具，机身后侧需要预留0.8米的空间布置除尘管路与电气线路，设备的地基需要做硬化处理，保证水平度误差在每米0.02mm以内，避免长期运行导致床身变形影响加工精度。

在设计思路上，这款设备优先考虑了批量加工的稳定性与操作便捷性，所有传动部件均设置了自动润滑系统，可按照设定的周期自动加注润滑脂，减少日常维护的工作量，电气柜采用全封闭防尘设计，配备散热空调，保证电气元件在多尘的加工环境下稳定运行，线路布置采用拖链分层设计，动力线与信号线分开排布，避免信号干扰导致的加工误差。主轴采用高速电主轴，转速范围宽，可适配不同材料的切削参数要求，加工木材时可采用高转速高进给的参数提高加工效率，加工铝材时可调整转速与进给量，避免粘刀影响加工表面质量。设备的控制系统支持主流的CAM软件生成的加工代码，可实现复杂曲面的三轴联动加工，也可通过简单的代码编写实现常规的平面雕刻、切割工序，操作人员经过简单培训即可完成常规加工任务。
