高精度金属加工用光纤激光切割设备

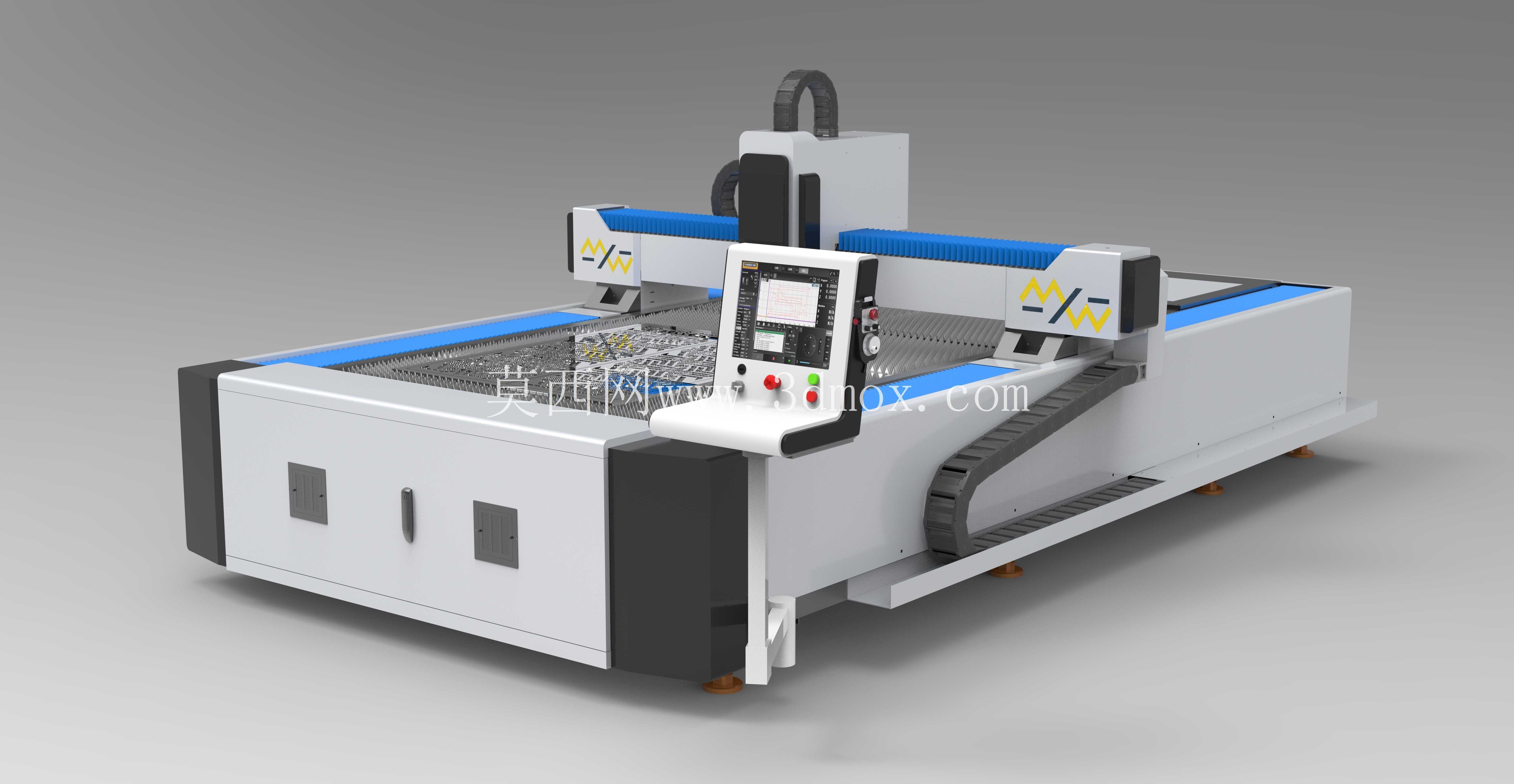

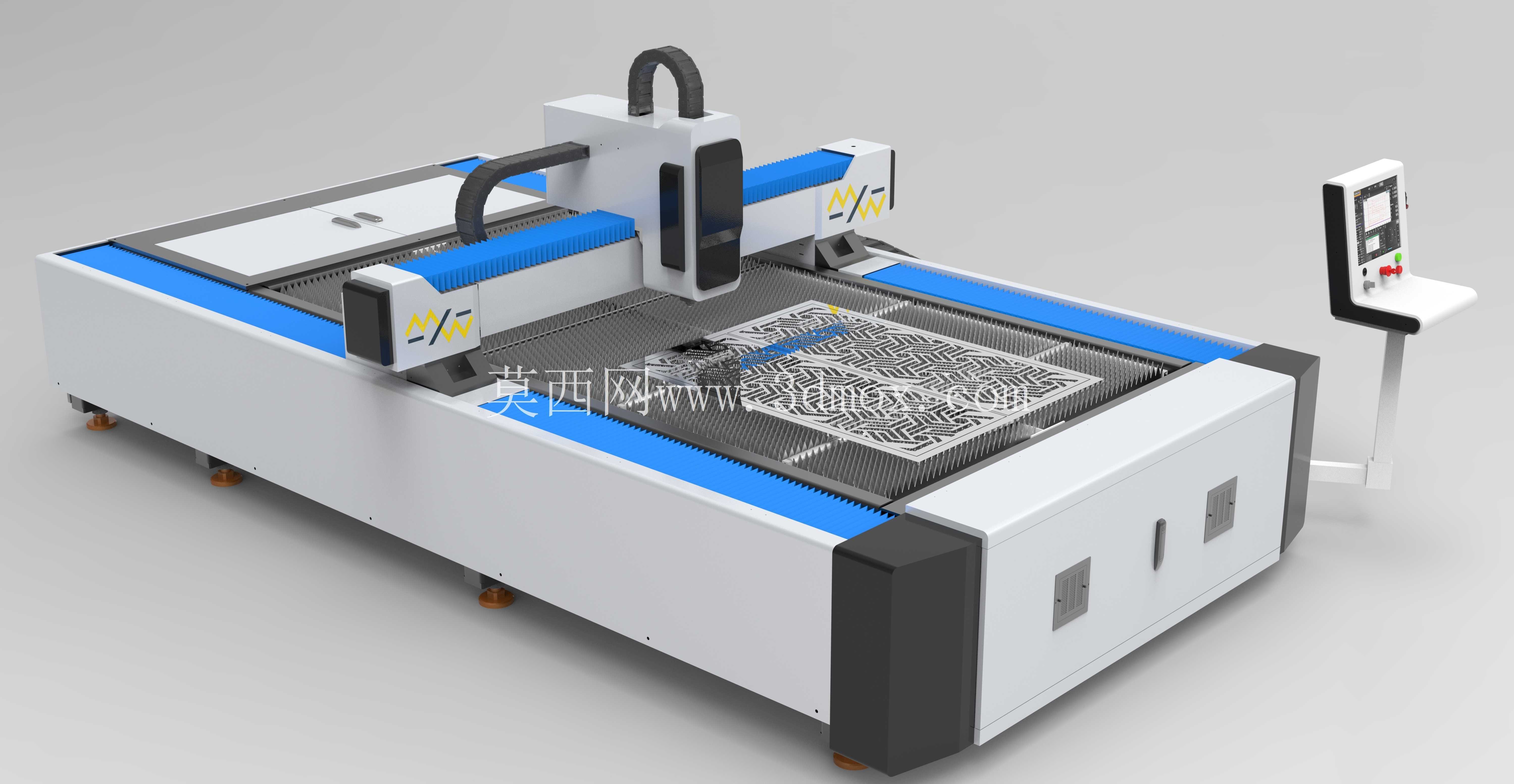

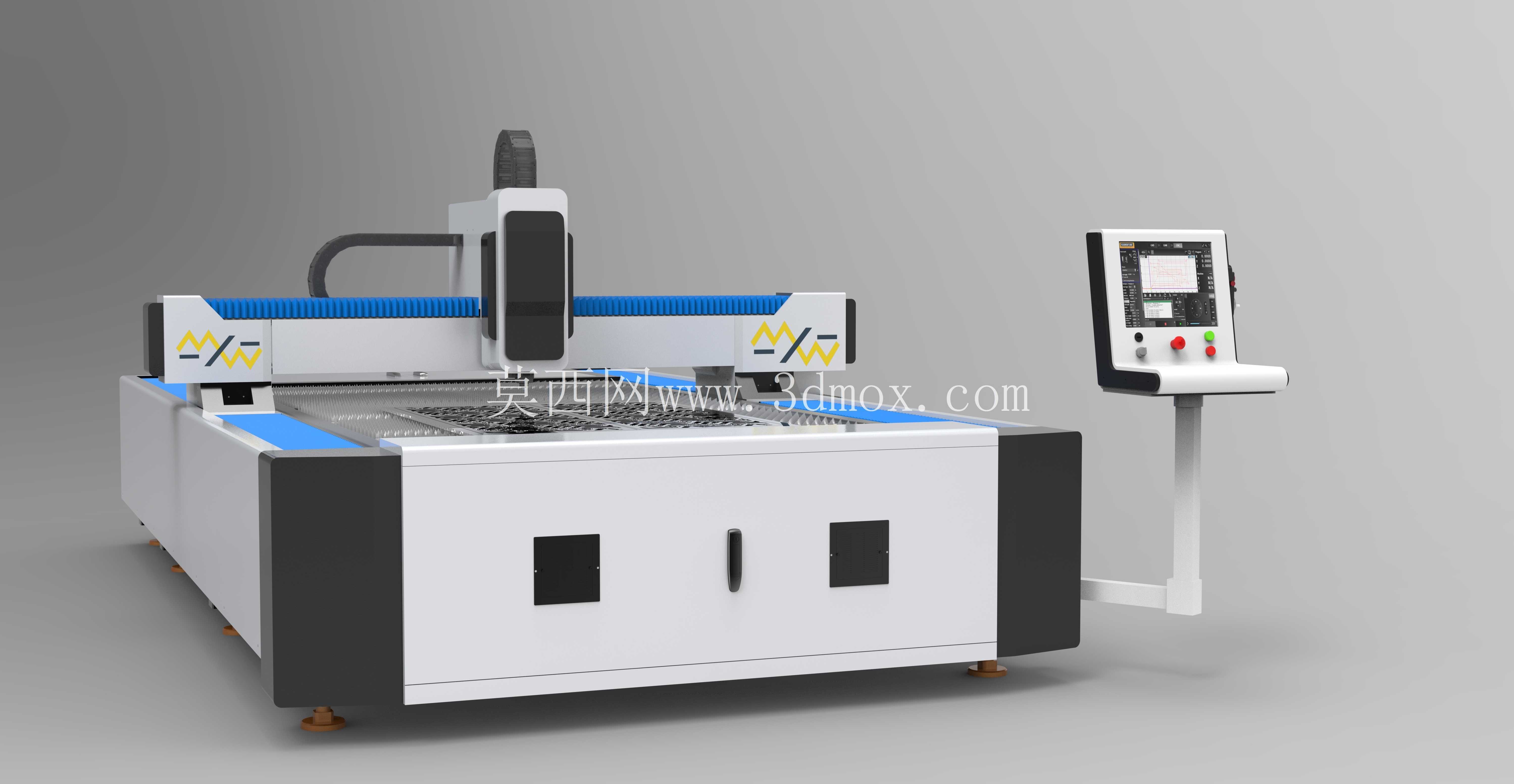

　　在钣金加工、五金制品、汽车零部件配套、广告标识制作、电气柜生产这类需要对薄中厚金属板材做高精度轮廓裁切的场景里，光纤激光切割设备已经逐步替代传统冲床、等离子切割设备，成为中小批量柔性加工的核心工位装备。这款设备的床身采用整体焊接钢架结构，焊接后经过振动时效处理消除内应力，长期高速运行也不会出现床身形变导致的切割精度漂移，能适配从0.5mm薄镀锌板到20mm碳钢板的稳定切割需求，龙门式的桥式结构把X轴传动组件布置在床身两侧的高架梁上，避免加工过程中金属切屑、切割飞溅渣落到导轨齿条上加剧传动件磨损，日常维护只需要定期清理横梁两侧的防护拖链内部积尘即可。

　　操作面板采用悬臂式安装结构，安装高度和倾斜角度完全符合站立操作的人体工程学要求，操作人员站在设备上料侧不需要弯腰或者抬手就能完成参数调取、加工路径预览、急停操作，面板上集成了切割头高度调节旋钮、激光功率调节旋钮、气源压力显示表，加工过程中出现异常可以第一时间触发操作面板上的物理急停按钮，不需要绕到设备侧后方找控制柜开关。设备的电缆、气管全部采用封闭式拖链排布，从龙门架到切割头的走线全部藏在钢制拖链内部，拖链的弯曲半径按照线缆最小允许弯曲半径设计，长期往复运动不会出现线缆折损、气管漏气的问题，侧挂的电气控制柜做了全密封防尘设计，柜内安装有恒温散热空调，能在多粉尘的钣金车间环境里保证电气元件稳定运行，避免金属粉尘进入柜内造成电路板短路。

　　切割头部分带自动电容调高功能，加工过程中能实时跟随板材表面的起伏调整喷嘴高度，就算板材放置存在轻微不平整、或者加工过程中板材受热出现微变形，也能保证喷嘴和板材之间的距离恒定，避免撞嘴或者切割焦距偏移导致的切缝挂渣、切不透问题。设备的两侧预留了足够的上料操作空间，不管是用人工抬板上料，还是配套自动上料机械手做无人化加工，都不需要额外改动设备周边的安装布局，床身底部的调平地脚可以根据车间地面的平整度做高度调整，安装时不需要做专门的设备基础，普通硬化水泥地面就能完成调平固定。

　　设备的外防护线条做了圆弧过渡处理，没有尖锐的外凸棱角，避免车间人员走动时磕碰受伤，两侧的滑动防护门在设备运行时处于关闭状态，能阻挡切割过程中的激光反射、火花飞溅，门上安装有安全联锁开关，防护门打开时激光输出会自动切断，避免操作人员误触激光造成伤害。从建模细节来看，这款设备的模型还原了实际产品的所有结构细节，包括床身的检修门位置、拖链的安装固定方式、操作面板的按键布局、切割头的气路接口位置，不管是用来做车间布局规划的仿真演示，还是做同类设备的结构设计参考，都能直接提取对应的结构尺寸做方案推演，不需要再额外测绘实物的安装边界。设备的Y轴传动采用双伺服电机同步驱动，两侧的齿轮齿条传动副做了反向间隙补偿，高速移动时不会出现龙门架偏斜的问题，最大空行速度可以满足常规钣金加工的效率需求，切割平台采用锯齿状支撑条，切割下来的废料会直接落到平台下方的抽渣抽屉里，日常清理只需要抽出抽屉倒掉废渣即可，不需要爬到设备内部清理切屑。
