紧凑型移动式数控焊接转台定位工作站

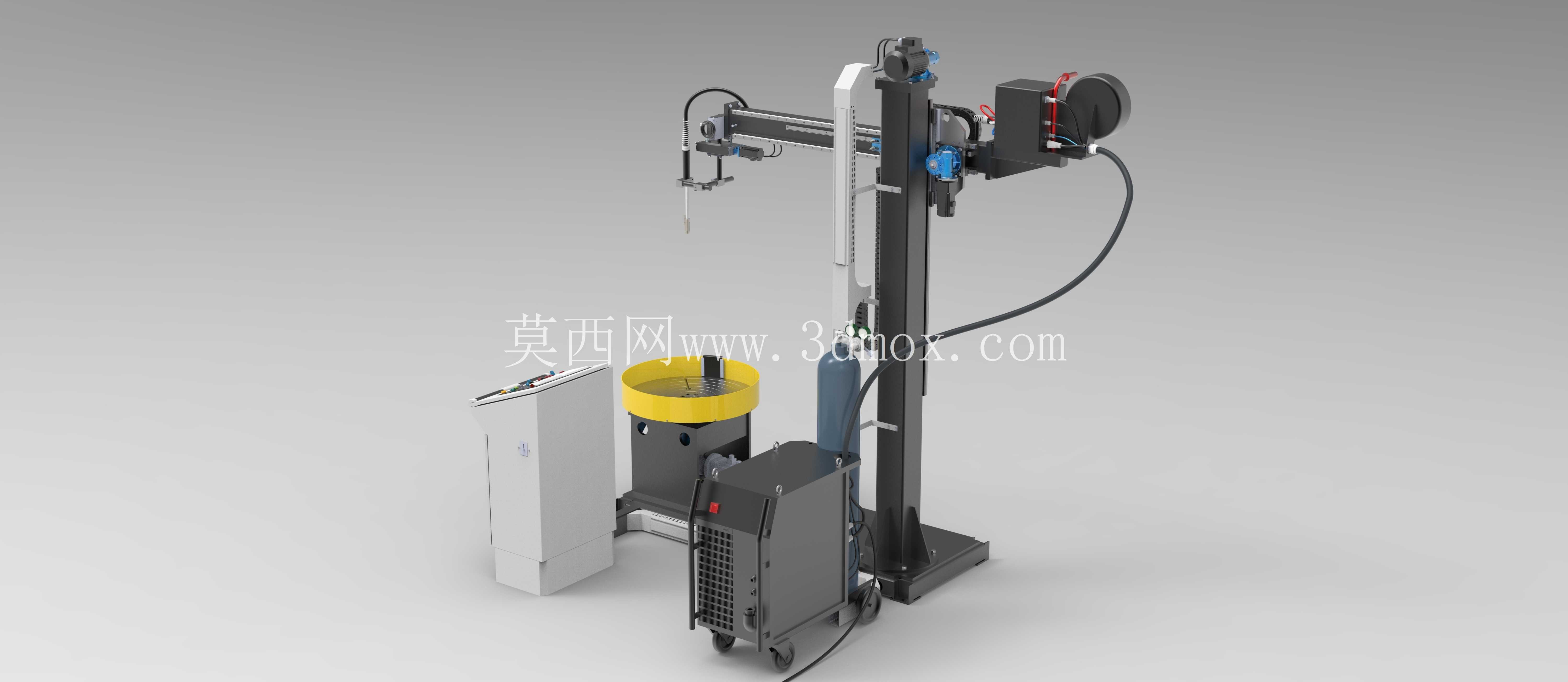

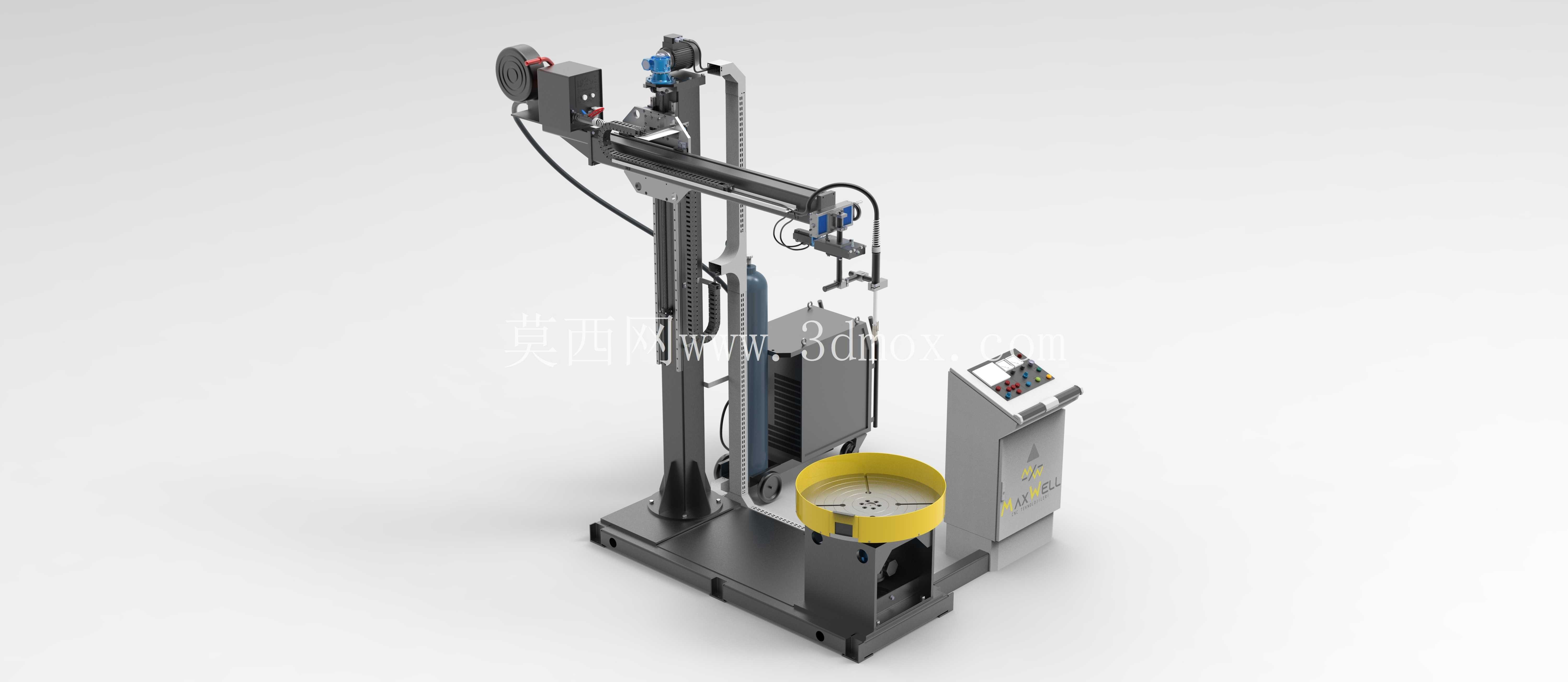

　　这套紧凑型移动式数控焊接定位工作站，核心面向中小批量精密焊接作业场景设计，可适配车间内多工位流转的焊接需求，无需固定地基安装即可快速部署，解决了传统固定式焊接专机转场困难、适配工件范围窄的痛点。设备整体采用立式立柱加水平横臂的结构布局，垂直方向配备数控驱动的线性滑台，可实现焊枪沿Z轴的精准升降定位，行程覆盖常规中小型回转类、框架类工件的焊接高度需求，滑台侧部集成拖链走线结构，所有焊接线缆、控制信号线均内置拖链内，避免焊接作业过程中线缆剐蹭工件、被焊渣飞溅损伤的问题。

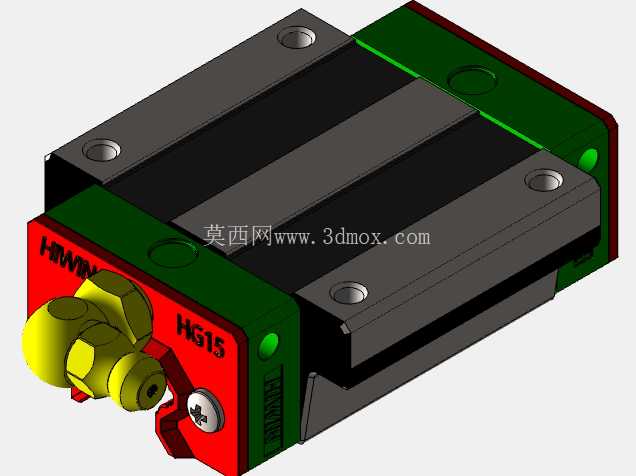

　　水平横臂同样采用线性滑轨传动，可沿X轴方向调整焊枪的伸出距离，适配不同直径的回转工件焊接作业，横臂末端配备焊枪夹持机构，可根据焊接工艺需求调整焊枪的俯仰角度、偏转角度，适配角焊、环缝焊、直缝焊等多种焊接接头形式。设备配套的回转定位转台采用圆形工作台面，台面设置通用T型槽结构，可通过压板快速装夹不同规格的工装夹具，转台采用伺服驱动，可实现无级调速回转，也可根据焊接程序设定实现分度定位，满足圆周均布焊缝、分段环缝的自动化焊接需求，转台底部设置定位锁紧结构，当进行非回转类工件焊接时可锁止转台，避免焊接过程中台面偏移影响焊接精度。

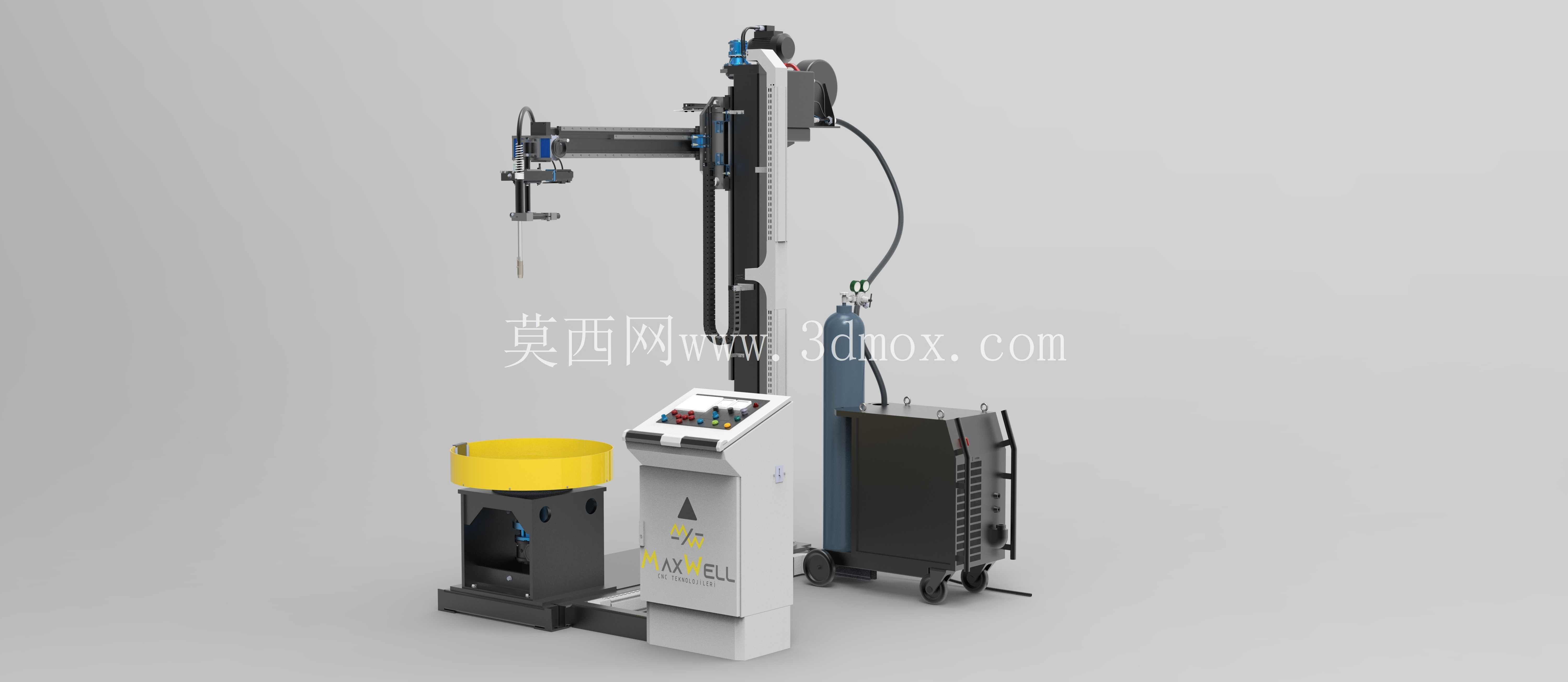

　　设备侧部集成专用焊接电源安装位，可适配主流气体保护焊机、氩弧焊机的安装固定，电源与主机之间采用快插式接线端子，现场部署时无需复杂接线即可完成组装，焊接电源旁设置独立的操作员控制面板，面板上集成轴点动控制、焊接参数调节、程序启停、紧急停止等按键，操作人员可在焊接作业位置就近调整设备参数，无需往返控制柜操作。整套设备的主体框架采用型钢焊接后去应力处理，导轨安装面经过铣削加工保证直线度与平行度，设备底部设置可调脚杯与移动脚轮，需要转场时可通过脚轮推动设备移动，到位后调整脚杯高度即可完成设备调平固定，无需打膨胀螺栓固定，对车间地面条件要求低，可适配临时焊接工位、小批量多品种焊接产线的快速换产需求。

　　从安装边界来看，设备展开后最大占用宽度不超过两米，长度不超过两米五，垂直方向最大行程覆盖一米二高度范围，可放置在常规车间通道旁，不会占用过多生产空间，横臂收回状态下设备整体轮廓紧凑，转场时可顺利通过常规车间门、货运电梯。在功能设计上，这套设备可实现垂直轴、水平轴、回转轴的三轴联动控制，可完成简单的空间曲线焊缝焊接，相比手工焊接，可大幅降低焊工的劳动强度，同时保证焊缝成型一致性，减少焊接缺陷产生，尤其适合小型压力容器、管道法兰、五金结构件、小型机械零部件的自动化焊接作业，设备预留外部IO接口，可后续扩展焊接摆动器、焊缝跟踪传感器等附件，进一步提升焊接适配能力。
