适配SIYI遥控器的MK32 HM30图传空气单元

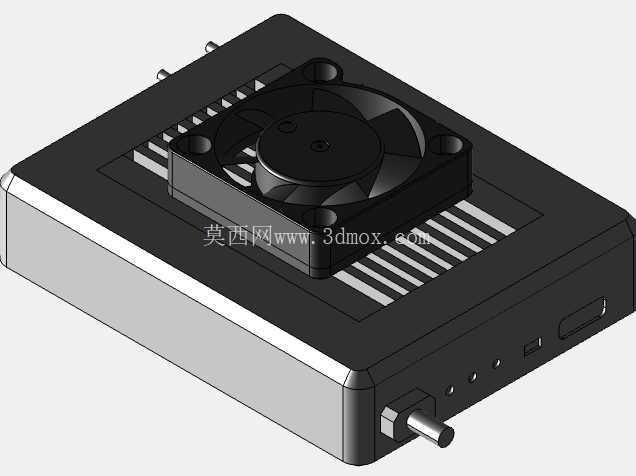

　　在无人机飞控系统的外设配套设计中，图传链路的配套散热与集成单元一直是影响户外作业稳定性的核心部件之一，这款适配SIYI遥控器的MK32 HM30图像传输空气单元，主要面向Pixhawk开源飞控生态的装机需求，解决长距离图传作业时模块的散热、安装集成与接口适配问题。从实际作业场景来看，这类单元多用于航测、巡检、行业应用类无人机的地面端或机载端配套，当图传模块处于长时间高码率传输状态时，核心芯片的发热量会持续攀升，若没有主动散热结构，很容易出现码率波动、链路断连甚至模块过热保护的情况，直接影响作业任务的连续性。从结构设计思路来看，该单元采用一体化铝制壳体作为主体承载结构，壳体上半部分直接冲压成型出平行排布的散热鳍片，鳍片上方预留标准的40mm轴流风扇安装位，风扇通过四个角的安装柱直接固定在壳体上，形成直吹式的主动散热风道，气流从鳍片间隙穿过时可快速带走壳体传导的热量，相比被动散热结构，这种设计能在相同体积下将核心工作温度降低20摄氏度以上，适配高负载下的持续工作需求。

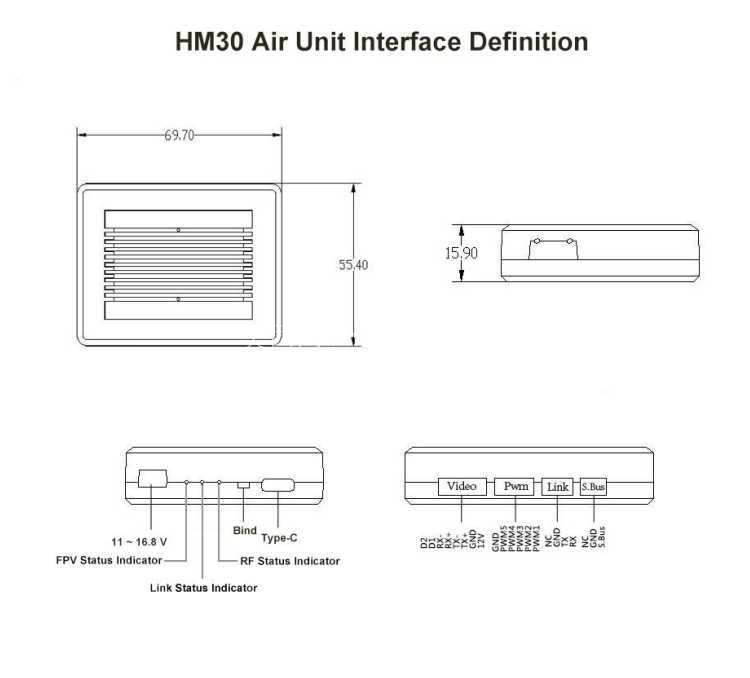

　　壳体侧面的接口布局充分考虑了装机时的走线便利性，射频接口采用侧出式设计，安装后接口轴线与安装面平行，避免了射频接头突出壳体上方影响装机空间，同时侧面预留的状态指示灯开孔、调试接口开孔都与内部PCB的安装定位柱一一对应，装配时不需要额外调整线束位置，可直接完成PCB与壳体的固定。从安装边界来看，该单元整体为方正的盒式结构，底部为平整安装面，四个角预留了标准的M3安装孔位，孔位间距符合常用的飞控外设安装标准，可直接固定在无人机机架的设备安装板上，也可适配遥控器背部的扩展安装位，不需要额外制作转接支架。壳体边缘做了小尺寸的倒角处理，既避免了锐边在装配时划伤操作人员或线束，也能在有限的安装空间内减少与周边设备的干涉。

　　顶部的风扇采用标准的5V供电规格，供电引脚直接从内部PCB取电，不需要额外布置风扇供电线，简化了整机的线束复杂度。在功能集成上，该单元将图传核心板、散热结构、接口防护整合为一个独立模块，装机时只需要完成射频线连接、供电线连接即可投入使用，不需要单独为图传模块设计散热结构与安装支架，大幅减少了飞手或集成商的装机调试工作量。从结构细节来看，壳体的上下盖采用卡扣加螺丝的双重固定方式，既保证了壳体的结构强度，也方便后期维护时拆开壳体检查内部状态，风扇与散热鳍片之间预留了1mm的间隙，避免风扇运转时的振动直接传递到壳体上产生共振噪音，同时也能保证气流可以均匀覆盖所有鳍片表面，提升散热效率。

　　侧面的USB接口、按键开孔都做了精度控制，装配后接口与壳体表面齐平，不会出现接口卡滞、按键按压不到位的问题。对于从事无人机整机集成、飞控系统调试的结构工程师来说，这类标准化的图传集成单元可以直接纳入选型库，不需要从零开始进行散热仿真、结构设计与开模验证，能大幅缩短项目的研发周期，尤其是在小批量定制化的行业无人机项目中，这种成熟的集成模块可以有效降低研发风险，避免因为散热设计不足导致的现场故障。在实际户外作业场景中，这类带主动散热的图传单元可以在夏季高温环境下持续工作数小时不出现过热降频，相比无主动散热的图传模块，其链路稳定性在高码率1080P/60fps传输场景下提升十分明显，同时铝制壳体本身也具备一定的电磁屏蔽作用，可以减少图传模块与飞控、GPS等其他机载电子设备之间的电磁干扰，进一步提升整机的电磁兼容性。
