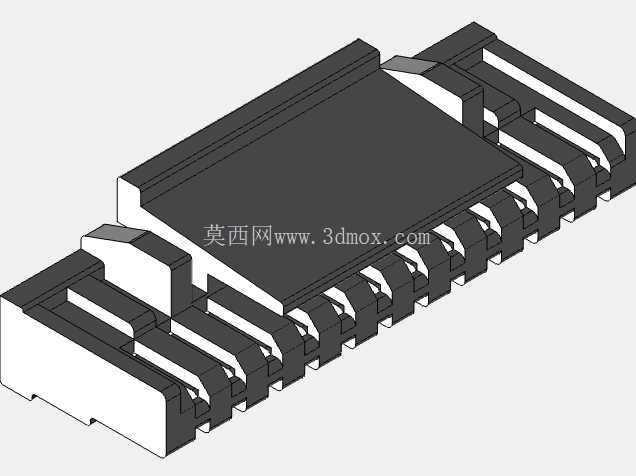

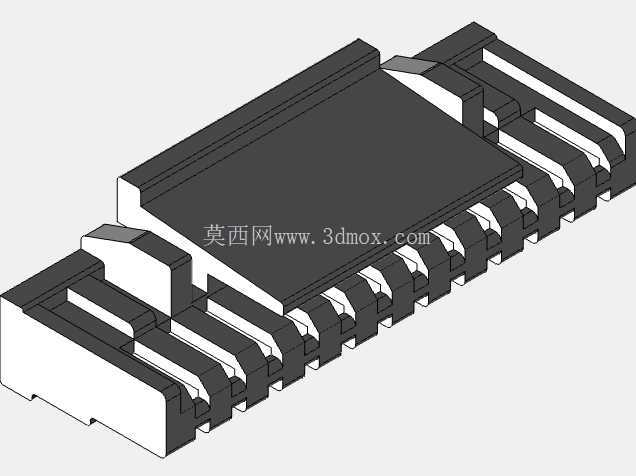

JST-GHR-12V-S线对板连接器结构设计

在消费电子、小型通讯终端、便携检测设备的内部电路互联场景中，这类12pin间距的GH系列连接器是板端与线束端信号、小电流传输的核心连接件，日常做结构堆叠设计时，这类接插件的选型与安装边界确认，往往是PCB布局阶段就要敲定的关键项，一旦尺寸匹配出错，后续打样阶段会直接出现线束干涉、插装不到位、锁止失效的问题。

从实际功能来看，这款连接器属于带锁扣的线对板卧式贴片接插件，主要作用是实现线束端与PCB板端的可靠物理连接与电气导通，相比无锁结构的同间距接插件，它自带的防脱卡扣结构能在设备受小幅振动、线束受拉扯力时，避免公母端意外松脱，这一点在手持类通讯设备、户外便携检测终端的设计中尤为重要，这类设备日常使用中难免会碰到线束拉扯、设备跌落的工况，没有锁止结构的接插件很容易出现接触不良、信号中断的问题。

设计这款接插件的三维模型时，首先要还原的是塑壳本体的卡扣配合公差，公端塑壳的导向槽与母端的凸台配合间隙需要控制在合理范围，间隙过大插装后会有旷量，长期使用容易出现接触电阻波动，间隙过小则会导致插装力过大，生产组装时工人操作难度高，甚至会出现塑壳被压裂的问题。其次是pin针的排布间距，12个接触端子的中心距需要严格匹配对应规格的GH系列端子尺寸，每个端子的焊盘位置要对应PCB Layout的标准封装尺寸，焊盘的宽度、长度以及相邻焊盘的间距，都要符合SMT回流焊的工艺要求，避免出现连锡、虚焊的生产问题。

从安装边界来看，这款卧式贴板连接器的塑壳高度较低，贴装后在PCB板上占用的垂直空间很小，适合用在内部堆叠空间紧张的薄型通讯设备中，比如小型手持对讲机、便携数据采集终端、蓝牙通讯模块的板端连接。在做整机结构堆叠时，需要注意连接器插装方向的前方要预留足够的线束弯曲空间，不能被周边的结构筋位、其他元器件挡住插装路径，否则生产时公端无法顺利插到位；同时连接器锁扣的按压位置上方要预留操作空间，方便售后维修时可以顺利按压解锁拔出线束，不需要额外拆解周边结构件。

塑壳本体的导向斜面设计是很容易被忽略的细节，插装入口处的大角度导向斜面，能让公端线束在插装时即使有小幅的位置偏差，也能顺着斜面滑入正确的配合位置，降低生产线上的对位难度，提升组装效率。端子的接触部位采用的是弹性夹持结构，建模时需要还原接触弹片的预压变形量，保证公端端子插入后，弹片能提供足够的正压力，确保接触电阻稳定在合格范围内，同时不会因为正压力过大导致插装力超标。另外塑壳底部的定位柱设计，能在SMT贴装时让连接器精准卡在PCB的定位孔上，避免过回流焊时因为高温、传送带振动导致连接器移位，出现焊盘偏移的不良品。

在实际选型应用中，这类连接器的额定电流、耐压参数都能满足小功率信号传输、低压供电的需求，不需要额外做屏蔽处理的场景下，它的结构紧凑性、连接可靠性都比普通的排针排母连接方案更有优势，尤其是带锁止的结构，能大幅降低售后因为接插件松脱导致的设备故障概率。做三维建模时，除了还原外观尺寸，更重要的是把所有配合面的公差、安装定位特征、锁止结构的运动行程都准确还原，这样导出的STEP模型才能直接用于整机的干涉检查，结构工程师在堆叠设计时可以直接调用，不需要再反复核对规格书的尺寸参数，减少设计阶段的出错概率。
