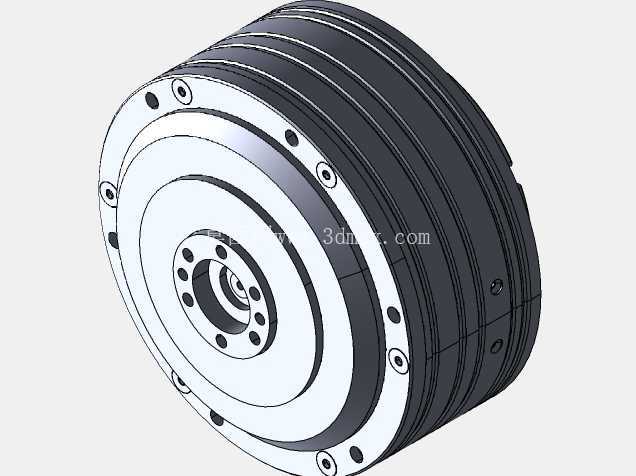

AK10-9 V2盘式伺服执行器结构设计

这款盘式集成执行器在结构设计上采用了扁平式中空布局，核心是将驱动电机、减速机构、反馈传感单元做同轴集成，整体轴向尺寸被压缩到极小范围，适配对安装空间有严格限制的关节类应用场景。从实际工程选型角度看，这类执行器最常见的落地场景是四足机器人的髋膝关节、双足人形机器人的肢体关节，也可用于小型悬浮载具的轮边驱动单元，替代传统分散式电机加外置减速器的组合方案，省去了联轴器、安装支架等额外连接件，大幅降低整套驱动机构的总重量与装配误差累积。

从功能特性上看，该执行器采用外转子式无刷电机结构配合内置谐波减速单元，输出端采用大直径中空轴设计，中空孔可用于穿设线缆、气管或者传动轴，避免关节走线外露造成的磨损与干涉问题，这也是协作机器人、仿生机器人关节设计中非常实用的结构细节。输出端法兰面做了均布的安装螺纹孔与定位销孔，安装时可直接与负载端的连接法兰对接，定位销孔保证重复安装的同轴度，螺纹孔采用内六角沉孔设计，装配后螺栓头部不会突出法兰端面，避免运动过程中与周边结构件发生刮碰。

设计思路上，整个壳体采用分段式叠装结构，从输出端到后端盖依次为输出法兰座、减速单元容纳腔、电机定子固定腔、后端传感舱，各段壳体之间通过周向均布的内六角螺栓拉紧，结合面做了止口定位，保证各段腔体的同轴度控制在0.02mm以内，避免高速运转时因为不同心产生的振动与噪音。壳体外圆做了多道环形散热槽，既可以增加壳体的散热面积，提升长时间高负载运行时的散热效率，也能增强壳体本身的结构刚度，减少薄壁壳体的共振问题。输出端的轴承配置采用交叉滚子轴承作为主支撑，可同时承受径向载荷、双向轴向载荷与倾覆力矩，无需额外配置辅助支撑轴承，进一步压缩轴向安装空间，适合关节类负载存在多向受力的工况。

安装边界方面，该执行器的最大外圆为规则圆柱面，安装时周边预留的径向安全间隙不小于2mm即可满足装配与运转需求，轴向安装时需注意后端出线口的位置，预留足够的线缆弯折空间，避免线缆弯折半径过小造成内部线芯断裂。输出端的安装孔位采用圆周均布设计，可根据实际安装需求调整出线方向，适配不同的整机布局要求。从实际使用角度，这类集成式执行器省去了工程师自行匹配电机、减速器、编码器的选型与装配调试工作，各部件在出厂前已经完成同轴度校准与参数匹配，可直接作为标准驱动单元集成到整机设计中，缩短产品的研发周期。

在结构细节处理上，所有外露的螺栓头部都做了沉孔处理，壳体表面采用硬质阳极氧化处理，既提升表面硬度防止装配过程中刮花，也具备一定的耐腐蚀能力，适合户外作业的机器人设备使用。中空轴的内孔做了倒角处理，穿线时不会刮伤线缆外皮，轴端预留了密封槽，可根据使用需求加装密封圈，满足一定等级的防尘防水要求。反馈元件安装在后端盖内侧，与电机转子同轴布置，可实时采集转子位置与输出端位置信息，为精准力矩控制与位置控制提供反馈信号，适配机器人关节的力控需求，在足式机器人行走过程中可实时感知地面接触力，调整输出力矩，提升运动过程的稳定性。
