小型法兰式刚性电机轴联接件结构

在小型自动化传动单元的搭建过程中，电机输出轴与从动负载的同轴联接一直是影响传动精度与运行稳定性的核心环节，这类小型法兰式刚性联轴器，正是针对小扭矩、安装空间紧凑的传动场景设计的轴系联接部件。从实际应用场景来看，这类零件常出现在桌面级自动化模组、小型3D打印设备传动组、教学实验机械平台、小型输送线驱动端、精密检测仪器进给机构中，用来衔接步进电机、小型直流伺服电机的输出轴与从动丝杆、光轴或者小负载轮系，解决电机轴与从动轴安装时的微小同轴度偏差问题，同时传递额定范围内的工作扭矩，避免轴系运转时出现打滑、径向窜动的问题。

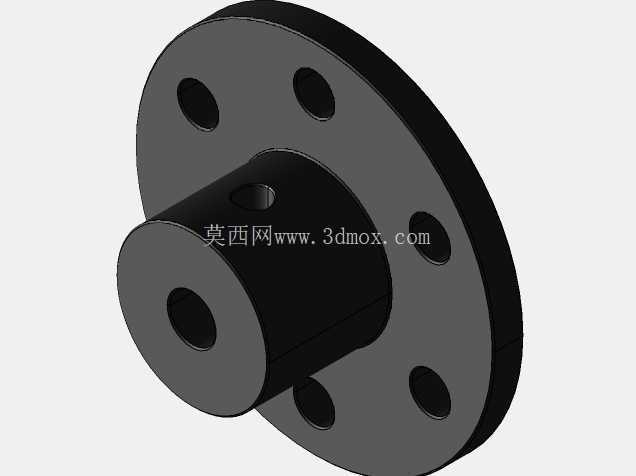

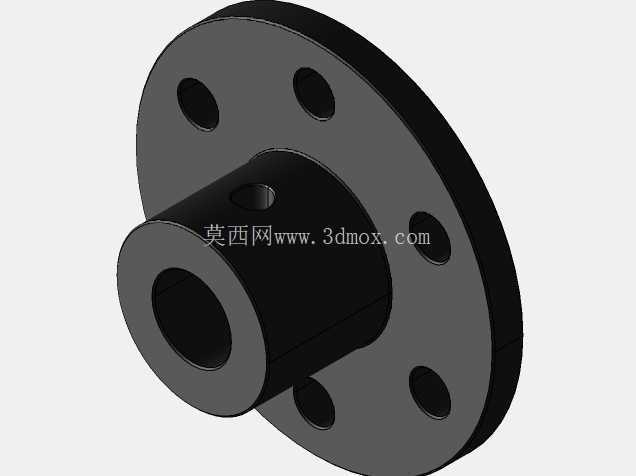

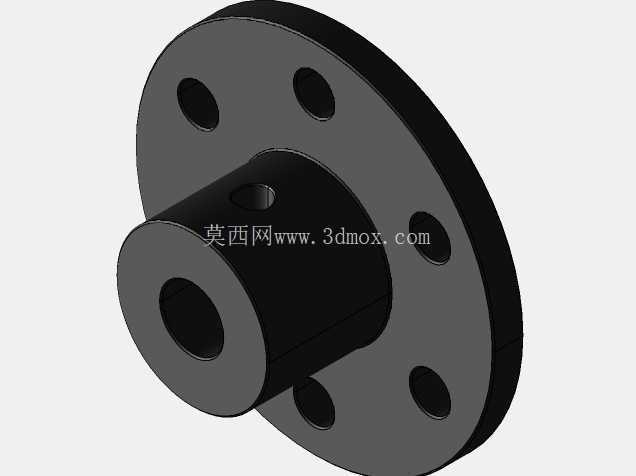

从结构设计思路来看，这款联轴器采用一体式刚性结构设计，没有设置弹性缓冲环节，区别于常见的梅花联轴器、膜片联轴器，刚性结构的优势在于传动回程间隙极小，能够保证轴系转动的同步性，适合对传动相位精度有一定要求、负载冲击极小的工况。零件主体分为两个功能区段，一侧是带安装孔位的法兰圆盘，圆盘上均匀分布六个贯通安装孔，用来通过螺栓将联轴器法兰端面与负载侧的安装基座或者轮系端面锁紧固定，保证联接的轴向定位精度；另一侧是凸起的轴套毂部，毂部中心开有贯通的轴孔，用来穿入电机输出轴，同时毂部侧壁开有径向的顶丝孔，安装时通过紧定螺钉顶紧电机轴的平面位，实现轴与联轴器的周向与轴向固定，避免运转过程中轴与联轴器出现相对滑动。

从安装边界与尺寸适配逻辑来看，这类小型联轴器的轴套段长度控制在较短范围内，不会过度占用电机输出轴的轴向空间，法兰盘的外径尺寸匹配小型安装面的孔位布局，六个安装孔的分度圆直径适配常规小型负载端的安装孔距，不需要额外加工转接板就可以直接完成装配。轴孔的尺寸覆盖常见的小型电机输出轴径规格，能够匹配不同功率等级的微小型电机安装需求，法兰端面与轴孔的垂直度在设计时做了严格的形位公差约束，保证安装后电机轴与法兰端面的垂直精度，减少轴系运转时的径向跳动量。

在实际选型使用过程中，这类刚性联轴器更适合两端轴系安装同轴度能够得到较好保证的场景，如果安装时两轴的径向偏移或者角向偏斜过大，刚性结构无法补偿偏移量，会导致电机轴承受额外的径向载荷，长期运转会加剧电机轴承的磨损，因此在装配时需要先做初步的同轴度找正，再锁紧法兰安装螺栓与轴端顶丝。顶丝固定的方式相比键联接结构，装配流程更简单，不需要在电机轴上加工键槽，对于小扭矩传动场景来说，足够提供可靠的锁紧力，同时降低了零件的加工难度与装配复杂度。零件的整体结构没有冗余的设计特征，所有结构都服务于轴系固定与扭矩传递的核心功能，法兰盘的厚度经过强度校核，能够承受额定扭矩下的剪切应力，不会在传动过程中出现法兰变形或者断裂的问题，轴套段的壁厚设计也兼顾了轻量化与结构强度，既不会因为壁厚过大增加不必要的转动惯量，也不会因为壁厚不足导致顶丝锁紧时轴套出现开裂变形。

从三维建模的角度来看，绘制这类零件时需要重点关注几个关键尺寸的约束：首先是轴孔与法兰安装孔的位置度，要保证六个安装孔相对于中心轴孔的均匀分度，避免安装时出现螺栓无法穿入的问题；其次是顶丝孔的位置，要设置在轴套段的有效壁厚区域，同时保证顶丝锁紧时能够垂直顶在电机轴的表面，获得最大的锁紧摩擦力；另外法兰端面与轴孔轴线的垂直度、轴套外圆与轴孔的同轴度，都是建模时需要标注形位公差的关键要素，这些公差直接决定了零件装配后的运转精度。这类零件的结构虽然简单，但是在小型传动系统中起到的作用十分关键，可靠的轴联接结构能够大幅降低设备后期的维护成本，减少因为轴系松动导致的设备故障停机，在做小型自动化设备的结构设计时，这类标准结构的联轴器可以直接选型使用，不需要重新设计定制，能够缩短设备的研发周期。
