双伺服立式制袋充填包装机结构设计

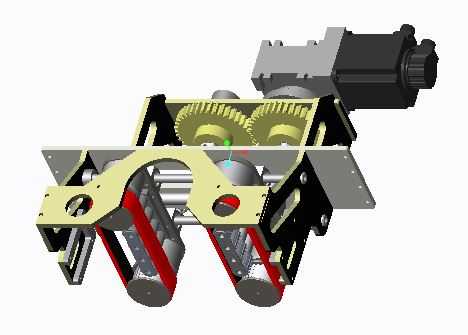

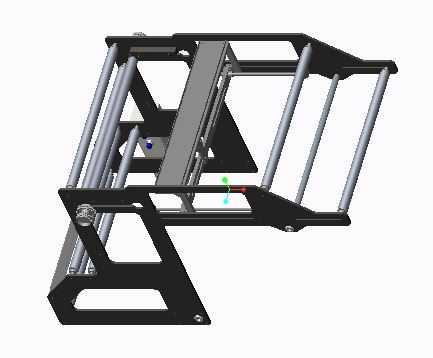

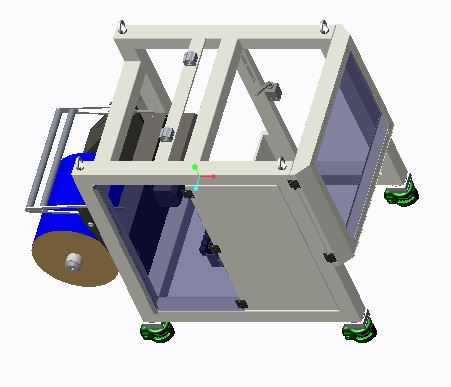

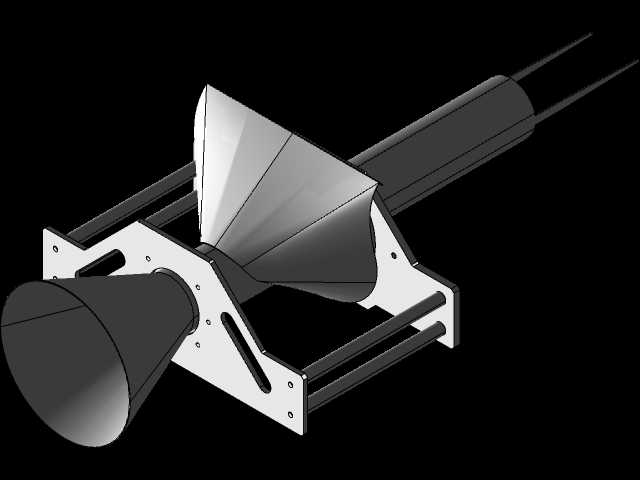

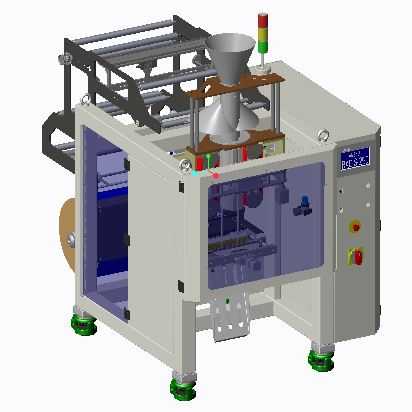

本作品为双伺服驱动立式制袋充填包装机的三维设计模型，采用主流三维机械设计软件完成全参数化建模，整体装配遵循自上而下的设计逻辑，各子机构间的运动干涉在建模阶段完成多轮校验，确保结构布局紧凑合理。模型外观部分采用哑光金属材质模拟设备钣金机架，透明亚克力材质设置为观察窗材质，操作面板区域搭配哑光塑料与金属按键材质，顶部料斗采用食品级不锈钢材质表现，底部支撑脚轮采用橡胶减震材质搭配金属固定座，三色警示灯按标准工业配色设置红黄绿分层材质，整体渲染效果贴近真实工业设备质感，各部件材质区分清晰，便于直观识别不同功能模块。结构设计上，设备集成卷膜牵引输送、成型器制袋、料斗充填、横纵封合、成品输出的完整包装流程，双伺服分别驱动拉膜机构与封合机构，替代传统机械凸轮传动结构，大幅简化传动链，可适配14头称重灌装机配套使用，最高运行速度可达100袋/分钟。设计过程中针对卷膜适配范围做了参数化调整，可兼容200mm至500mm宽度的包装卷膜，充填容量覆盖25g至1000g的包装规格，机架采用方通焊接框架搭配可拆卸钣金护罩，既保证整体结构刚性，又便于后期设备维护检修。横封与纵封机构预留了加热元件安装位，拉膜辊组设置了压力调节结构，成型器采用搭接式成型结构，可根据袋型需求快速更换对应规格成型器，设备正面设置操作按钮与急停开关，操作面板集成参数显示与设置功能，顶部三色灯可实时反馈设备运行、待机、故障状态，整体设计兼顾生产效率、规格适配性与操作维护便捷性，可作为立式包装设备设计研发的参考方案，也可用于相关设备的教学演示与结构验证。
