工业用立式真空吸附固定夹具结构设计

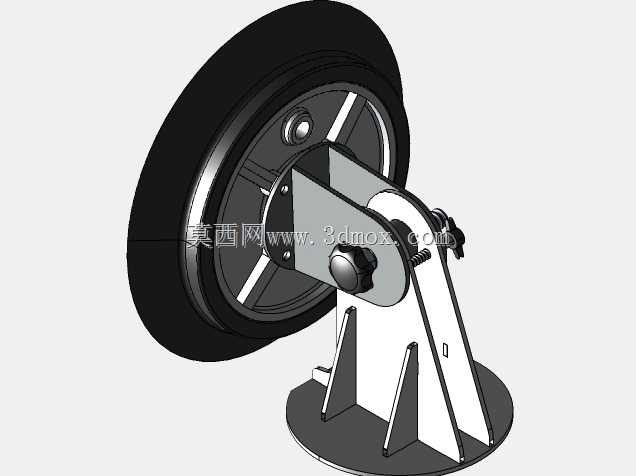

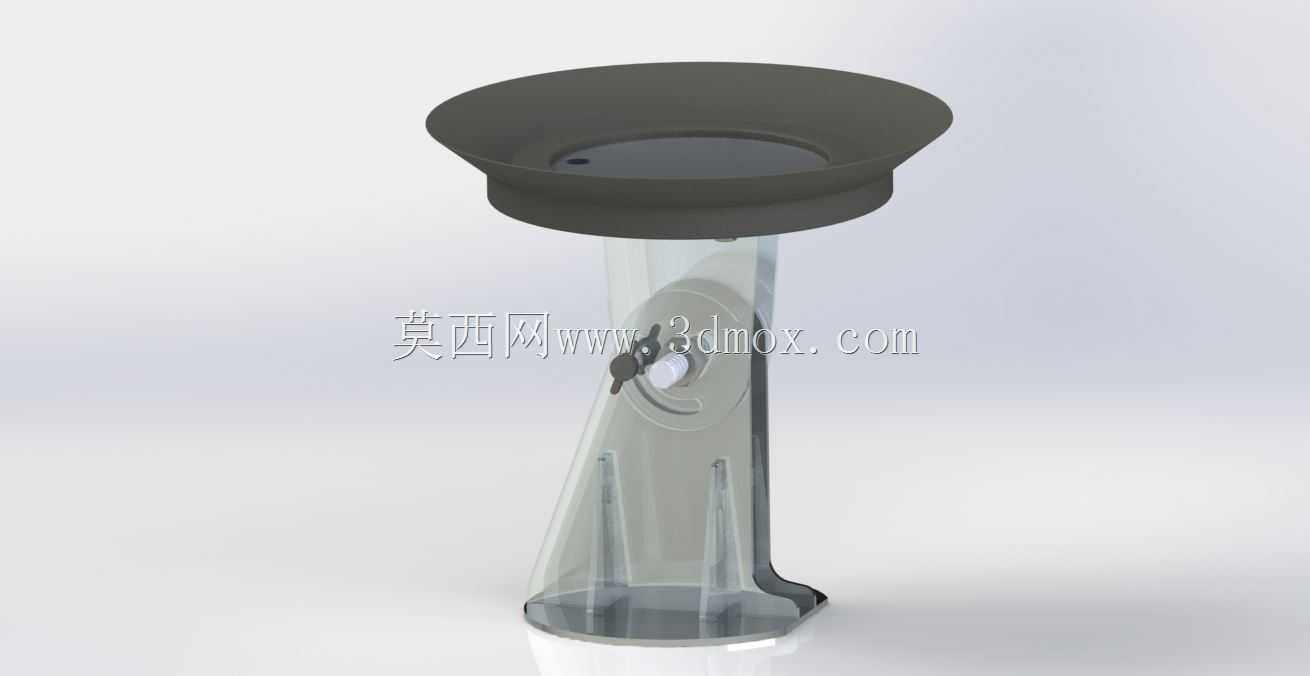

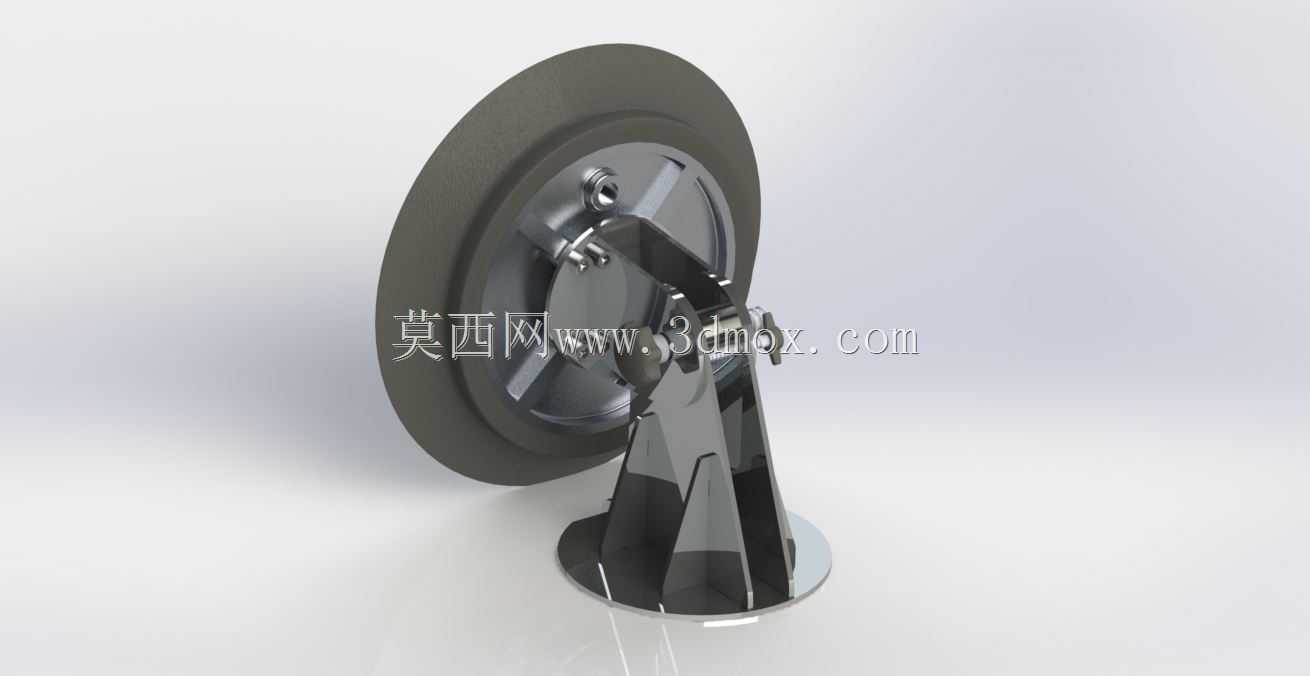

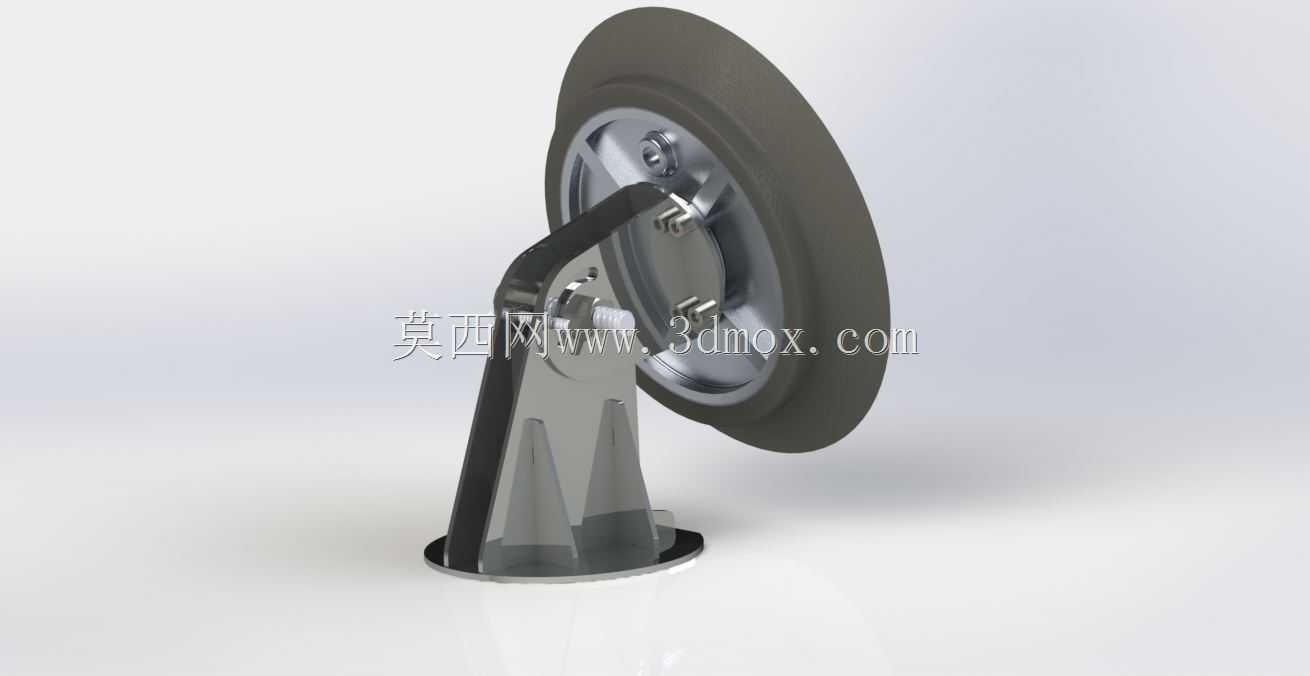

这款真空吸附固定装置，主要面向薄壁易变形工件的机加工、装配、检测工位设计，区别于传统机械夹爪的硬接触夹持模式，依靠负压产生的均匀吸附力完成工件装夹，能有效避免薄铝板、光学镜片、PCB板、塑料壳体这类低刚性工件装夹时出现的压痕、形变、夹伤问题，在精密电子加工、小型零件精密磨削、光学组件装配场景中适配性极强。从结构设计逻辑来看，装置整体采用立式支撑布局，底部为圆形安装法兰盘，可直接通过螺栓固定在设备工作台面或者专用治具基板上，安装时需保证法兰盘面与工作台的平行度误差控制在0.02mm以内，避免后续吸附时出现漏气、吸附力分布不均的问题。支撑部分采用三角加强筋结构的立柱，在保证整体支撑刚度的前提下尽可能缩减结构自重，同时预留了气路走线的内部通道，避免外接气管外露干扰工位操作，也能减少生产过程中气管被剐蹭导致的气路故障。顶部的吸附盘采用橡胶密封唇边设计，唇边厚度根据常用吸附工件的表面粗糙度做了适配，针对表面粗糙度Ra1.6以下的光滑工件，唇边压缩量控制在1-1.5mm即可实现可靠密封，针对表面存在轻微纹理的工件，可通过调整负压压力值补偿密封间隙，保证吸附稳定性。吸附盘与支撑立柱之间采用铰接连接结构，可实现小角度的盘面偏转调整，适配存在轻微平面度误差的工件装夹，避免硬接触导致的唇边局部密封失效。装置的气路接口设置在支撑立柱的侧下方，可直接对接工厂常规的压缩空气真空发生器或者集中负压供给系统，气路通断可通过外接电磁阀实现与设备动作的联动控制，当工件放置到位后气路自动开启产生负压完成固定，加工工序完成后自动破压释放工件，无需人工手动操作锁紧结构，能有效提升工位的装夹效率。在实际选型使用时，需要根据待固定工件的重量、接触面积匹配对应的负压参数，单组该装置的额定垂直吸附拉力可覆盖常规小型精密零件的装夹需求，若工件尺寸较大，可多组阵列布置在工作台面，通过同步气路控制实现大尺寸薄壁件的整体固定。设计过程中重点考虑了密封件的易更换性，顶部的橡胶唇边采用卡接式固定结构，当唇边出现磨损、老化时无需拆解整体结构，直接更换唇边即可恢复密封性能，降低日常维护的成本与耗时。整体结构没有多余的突出部件，在工位布置时不会与加工刀具、检测探头产生运动干涉，安装边界清晰，可直接嵌入现有自动化生产线的工装位，不需要对原有设备做大幅改造。
