石材板材拼接定位接缝作业工具

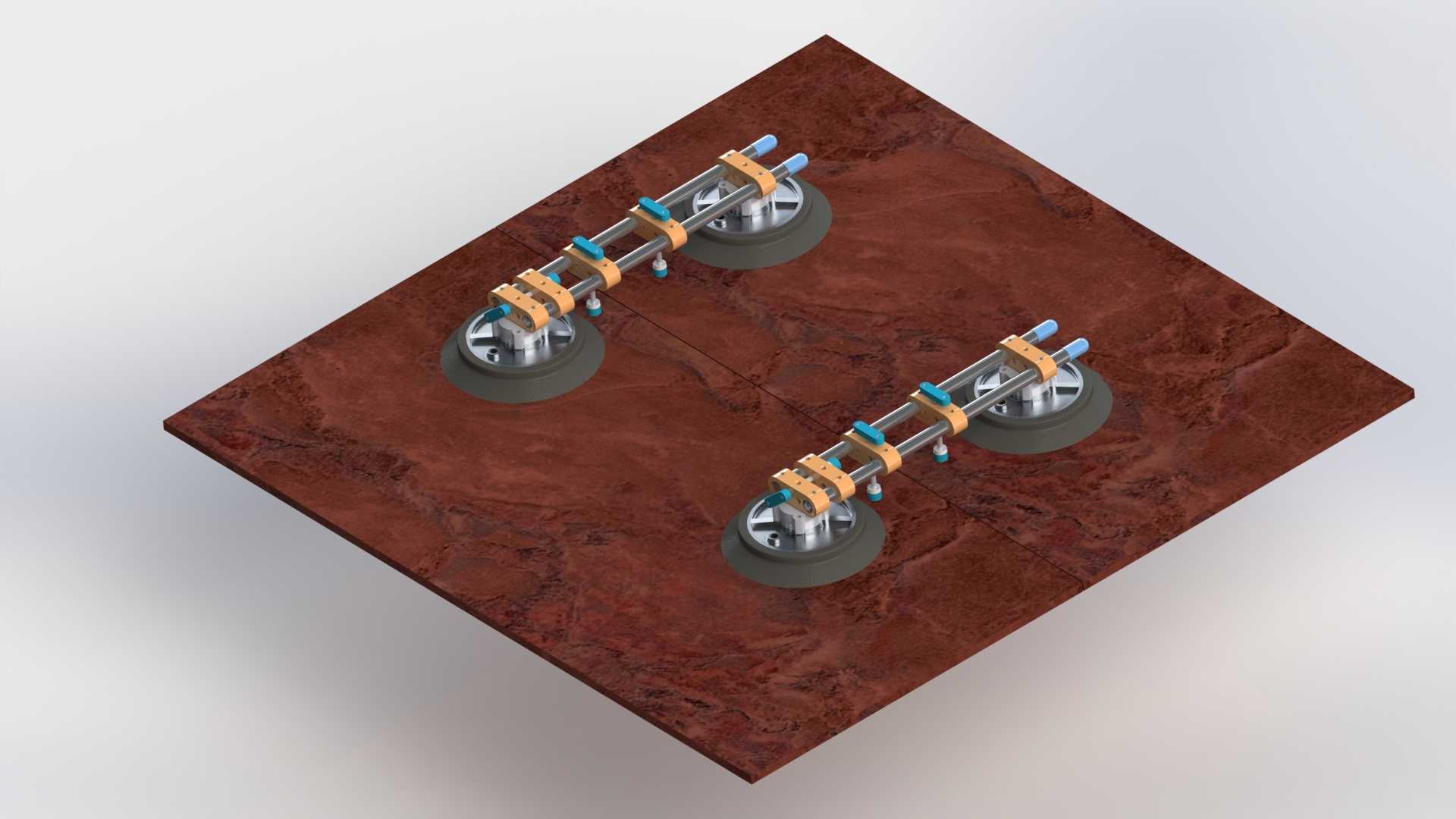

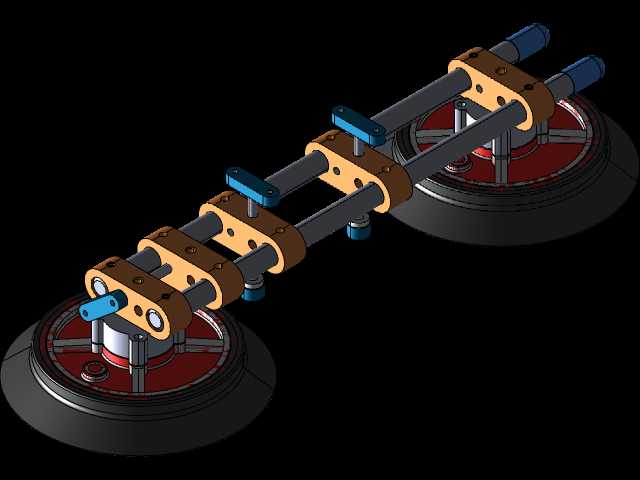

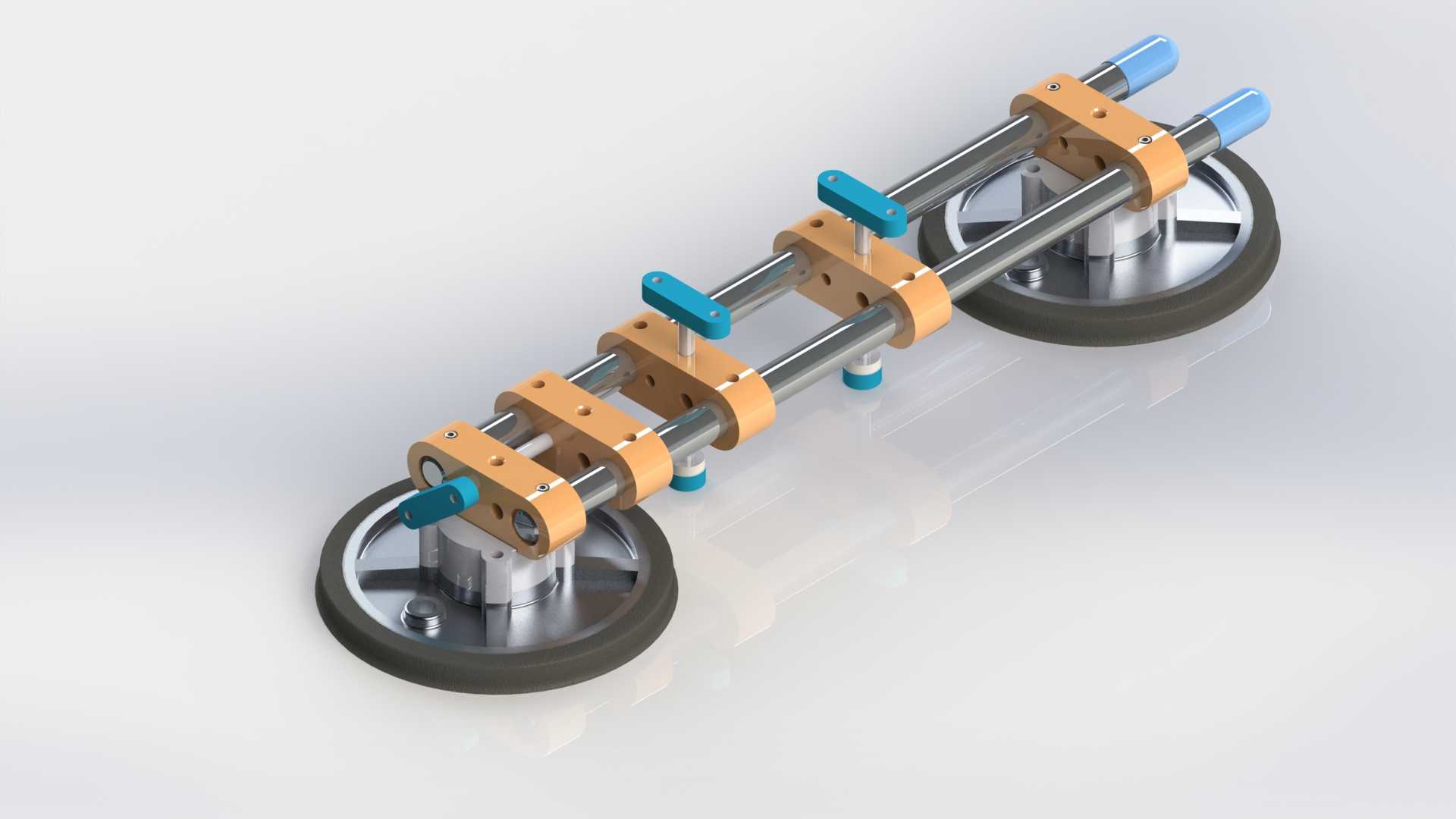

在石材大板干挂、大规格岩板现场铺贴、陶瓷砖密缝拼接这类作业场景里，传统拼接操作往往需要工人蹲在作业台面下方托举对齐板材，不仅操作视野受限，接缝的高低差、直线度很难精准控制，长时间俯身作业也会带来额外的劳动负荷，这款接缝工具就是针对这类现场痛点开发的作业辅具。从结构设计来看，整套工具采用双平行光轴作为主体承载梁，光轴表面做了硬氧耐磨处理，滑动配合的夹座采用分体式锁紧结构，每个夹座上都配置了快拆式T型手柄，不需要额外扳手就能手动完成锁紧固定，夹座的夹持开口可以适配10-30mm厚度的硬质板材，不管是抛光面石材、哑光陶瓷砖还是复合岩板都能稳定夹持，不会在板材表面留下压痕。两端的真空吸盘采用丁腈橡胶材质，盘面直径120mm，单吸盘垂直吸附力可以达到80kg，吸附时通过侧面的压杆就能完成排气锁压，不需要外接气源，完全适配无供电的现场作业环境。设计阶段特意将所有操作部件都布置在作业面上方，工人站着就能完成夹座位置调整、吸盘吸附固定、接缝锁紧的全流程操作，不需要探身到台面下方，视线可以全程对准接缝位置，能把接缝的高低差控制在0.1mm以内，直线度偏差每米不超过0.2mm。整套工具的总长度可以根据拼接板材的尺寸调整，光轴的有效滑动行程为600mm，常规两块1200*2400mm规格的大板拼接只需要布置两套工具就能完成定位，夹座与光轴的配合间隙控制在0.05mm以内，滑动顺畅不会出现卡滞，锁紧后不会发生位移偏移。吸盘底座与夹座之间设计了高度微调结构，旋转调节螺母就能细微调整板材的上下位置，不需要反复撬动板材就能完成接缝找平，相比传统的撬棍、卡子找平方式，能大幅降低板材边角崩损的概率。工具的整体重量控制在3.2kg，单人就能完成搬运和布置，作业完成后扳动吸盘上的泄压阀就能快速取下工具，不会在板材表面残留胶印或者划痕，不管是工厂内的石材预制拼接，还是装修现场的墙砖、地砖密缝铺贴，都能有效提升拼接精度，减少后续打磨调整的工作量，降低工人的作业强度。
