带IEC输入插座的一体化EMI滤波组件

　　做设备电气布局的时候，很多工程师都会遇到传导发射超标的问题，尤其是带开关电源、伺服驱动的工业设备，往往在电源入口处加一级EMI滤波就能解决大部分高频噪声问题，这款集成了IEC C14输入插座的滤波组件，就是针对设备内部安装空间有限的场景设计的，不用额外单独布置插座和滤波器的接线，直接把两个功能整合到一个组件里，能省掉不少柜内布线的工作量。

　　从实际应用场景来看，这类一体化滤波插座常用在台式工业仪器、小型数控设备、医疗检测仪器、IT通讯设备的电源入口位置，替代传统的分离式插座加独立滤波器的安装方案，设备外壳只需要开一个对应法兰尺寸的安装孔，用两颗螺丝就能把组件固定在设备面板上，外部电源线直接插在插座端，内部输出线直接接设备的电源输入端子，不用额外做插座到滤波器之间的飞线，既减少了接线节点带来的接触可靠性问题，也避免了这段飞线重新拾取空间电磁干扰的问题，毕竟很多时候滤波器效果不好，就是因为输入输出线靠太近或者走线太长，耦合了高频噪声，一体化结构直接把这段路径缩到最短，滤波效果的一致性更好。

　　从功能特性上来说，这款组件同时承担了设备电源输入接插、共模差模高频噪声抑制的作用，内部集成的滤波电路一般包含共模电感、X电容、Y电容，能对电源线上传导的共模、差模高频干扰形成有效衰减，抑制设备内部开关电路产生的噪声反向串到公用电网，同时也能阻挡电网里的尖峰、高频杂波进入设备内部，影响敏感电路的正常工作。和普通的IEC插座比，它不需要额外在电源回路里串接独立滤波器，对于内部空间紧凑的小型设备来说，能节省至少30%的电源入口安装空间，也减少了柜内的固定支架、接线端子的物料成本。

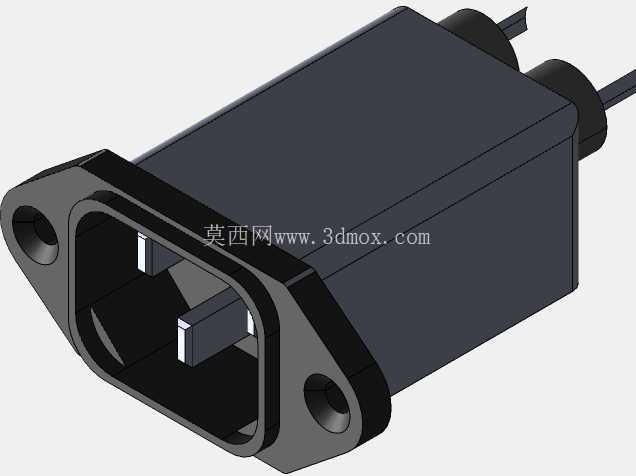

　　设计思路上，这款组件采用了法兰盘前置安装的结构，法兰上的两个安装孔是标准的IEC插座安装孔位，和市面上普通的C14插座安装尺寸完全兼容，原来用普通插座的设备如果要升级EMC性能，不需要修改面板开孔尺寸，直接替换就能用，不用改模具或者面板加工图纸，替换成本很低。主体外壳采用阻燃绝缘的工程塑料材质，内部滤波电路全部封装在外壳内部，和外部安装金属面板之间有足够的绝缘距离，满足电气安规的爬电距离要求，后端引出的输出线长度留足了内部接线的余量，线径匹配常规10A以内的设备额定电流，不用额外考虑载流量的问题。插座端的插套采用铜质镀镍材质，接触电阻小，多次插拔也不容易氧化，能保证长期使用的接触可靠性。

　　外形尺寸和安装边界方面，这款组件的法兰盘轮廓尺寸和标准C14插座一致，面板开孔只需要按照常规品字插座的开孔尺寸加工即可，安装孔中心距和行业通用尺寸完全匹配，主体部分的深度比普通插座略长，因为内部要容纳滤波元件，设计内部结构的时候需要在面板后方预留足够的容纳空间，不能和内部的其他结构件、PCB板产生干涉。后端引出线的出线方向是沿组件轴向向后，布线的时候要注意和内部的高频信号线、功率线保持足够的距离，避免滤波后的输出线再次被干扰。安装的时候法兰盘和设备面板之间可以加导电泡棉或者金属垫片，保证组件外壳和设备金属机箱之间的导电连续性，进一步提升高频屏蔽的效果，让滤波性能发挥到最好。

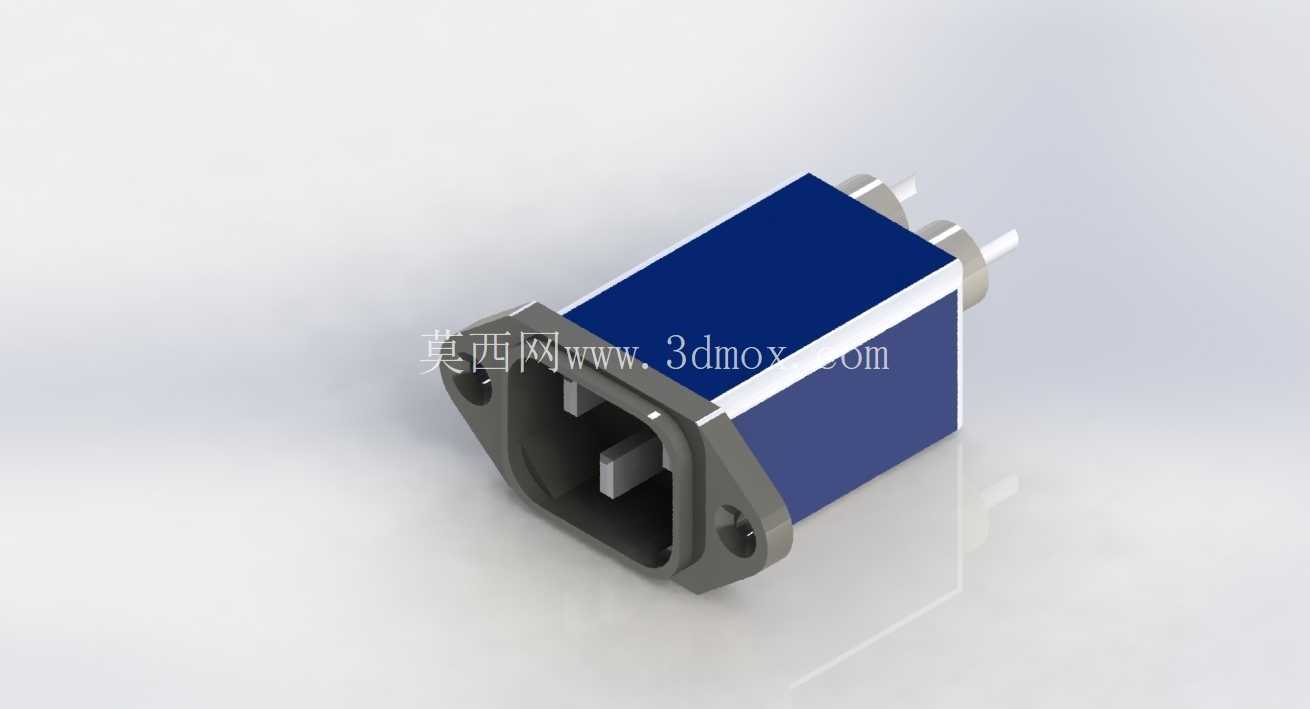

　　在做三维建模的时候，这个模型的细节还原度比较高，插座内部的插片位置、法兰上的安装孔倒角、外壳的分型线、后端出线的位置都和实物一致，导入到设备装配体里的时候，可以直接用来做干涉检查，验证面板开孔尺寸、后方预留空间是否足够，也能用来生成安装示意图，指导生产环节的装配作业，不用再自己从零开始测绘建模，能节省不少结构设计阶段的时间。尤其是做小设备的电气布局时，提前把这个组件装配进去，就能提前发现安装空间不足、出线位置和其他部件干涉的问题，避免到了打样阶段才发现结构冲突，耽误项目进度。
