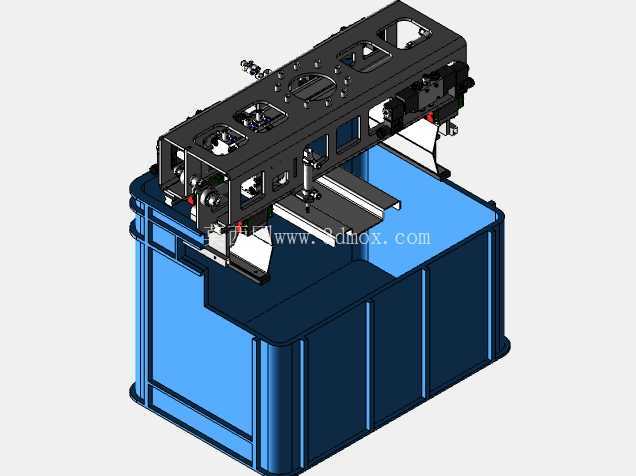

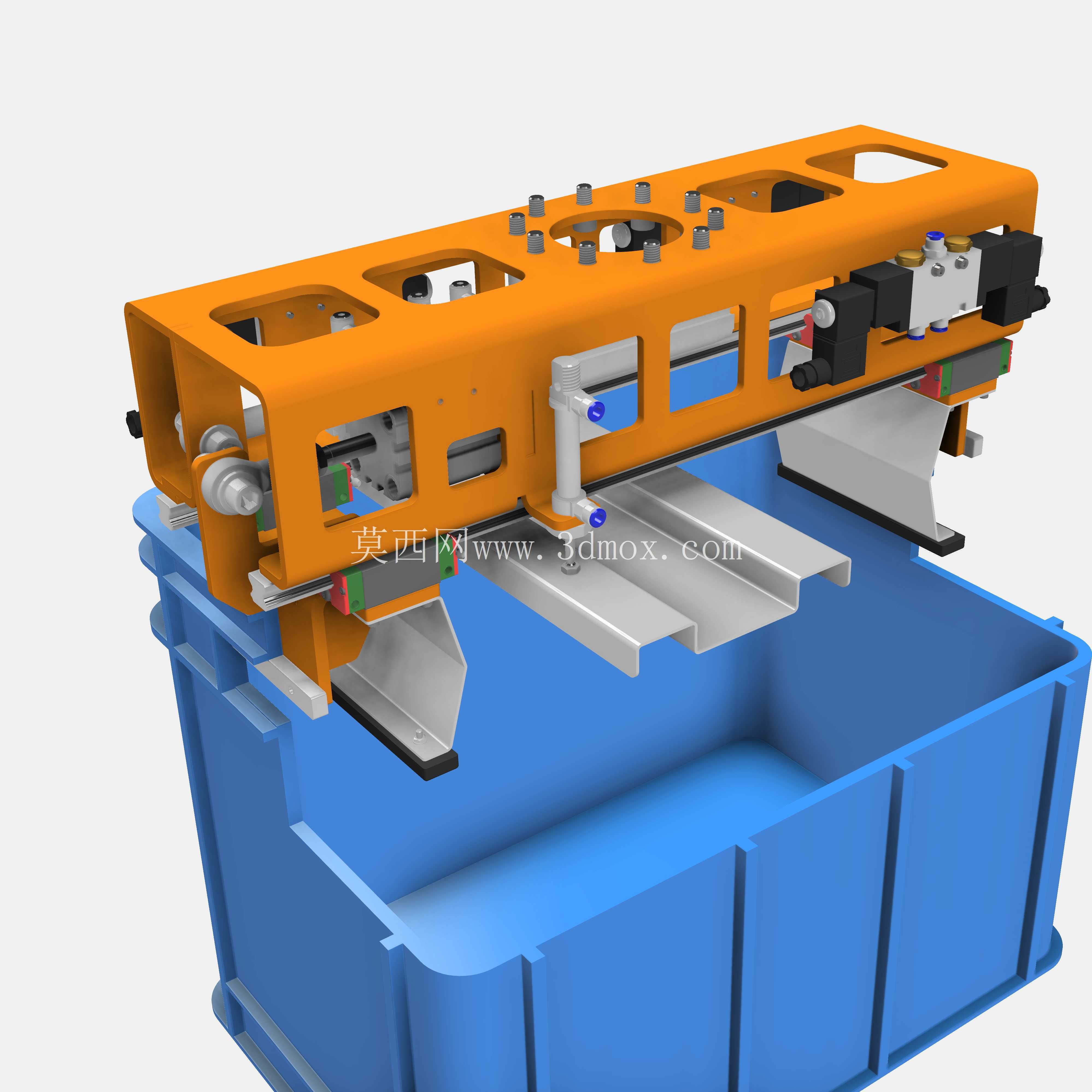

适配塑料盒搬运的气动码垛机器人夹爪结构

在快消品仓储、食品加工、日化包装等行业的后段码垛工位，塑料周转箱的转运一直是产线自动化改造的高频需求点，这类周转箱通常采用PP或HDPE注塑成型，空箱重量轻但满载后单箱重量可达25公斤，传统人工搬运不仅劳动强度大，长期重复作业还容易出现腰肌劳损等职业损伤，且人工码垛的垛型一致性差，后续仓储转运时容易出现塌垛风险。这款适配塑料盒的机器人夹爪，就是专门针对这类重载塑料周转箱的自动化搬运场景开发的末端执行机构，作为码垛机器人手臂的直接作业部件，它的核心作用是替代人工完成周转箱的抓取、提升、转运、码放全流程动作，相比传统的真空吸盘式夹爪，它采用双侧机械夹持的方式，不会因为箱面存在灰尘、冷凝水或者轻微形变出现吸附失效的问题，作业稳定性更适配车间复杂的实际工况。

从功能设计层面来看，这款夹爪在初代产品的基础上做了针对性的结构优化，新增了针对不同尺寸盒子的自动控制功能，夹爪的双侧夹持臂采用线性导轨导向，夹持行程可以根据周转箱的实际宽度做自适应调整，不需要人工更换治具或者手动调整限位，就能兼容一定尺寸范围内的标准塑料周转箱，大幅减少了产线换型的调试时间。夹爪整体配备独立的气动回路，夹持动作采用气动驱动，夹持力可以通过回路中的调压阀做精准调节，针对空箱搬运可以调低气压避免夹坏箱壁，针对满载重箱则可以调高气压保证夹持可靠性，不会出现转运过程中箱子滑落的问题。夹爪的夹持面做了防滑结构设计，接触塑料箱的位置加装了带纹路的聚氨酯垫，既可以增加接触摩擦力，又能避免刚性金属结构直接接触塑料箱壁造成的箱体刮痕或者变形。

从结构设计思路来看，这款夹爪的主体框架采用高强度铝合金型材拼接加工而成，在保证整体结构刚性的前提下尽可能降低夹爪自身重量，减少对机器人手臂负载的冗余消耗，让机器人可以将更多负载能力分配到待搬运的物料上。夹爪的安装法兰采用标准的工业机器人末端接口尺寸，可以直接适配主流负载50公斤级以上的码垛机器人，不需要额外做转接法兰的定制加工，降低了现场安装的适配成本。夹爪上的气动元件全部采用侧装布局，管线全部藏在主体框架的内部走线槽内，避免码垛作业过程中管线和周边设备、料箱发生剐蹭，延长气动管线的使用寿命，同时也减少了设备的积尘死角，方便车间日常的清洁维护。

从安装边界与尺寸适配来看，这款夹爪的整体宽度在最小夹持状态下可以适配常见的400毫米宽度小型周转箱，最大张开行程可以覆盖600毫米宽度的标准工业周转箱，夹爪的垂直方向夹持高度可以覆盖200到350毫米的箱体高度，基本涵盖了市面上绝大多数通用塑料周转箱的尺寸范围。夹爪的顶部安装面到夹持齿底部的垂直高度控制在合理范围内，不会因为夹爪自身高度过高导致机器人码垛时的有效作业高度被过多占用，在标准码垛工位上可以轻松完成1.8米高度以内的垛型堆码作业。夹爪的双侧夹持臂采用同步带联动结构，保证两侧夹持动作完全同步，抓取箱子时可以自动对中，不会出现偏载导致的箱子倾斜问题，码放时的位置精度可以控制在±2毫米以内，完全满足自动化仓储的垛型精度要求。

在实际作业过程中，这款夹爪的动作逻辑和机器人的运动轨迹做了深度适配，当机器人移动到料箱上方的待抓取位置时，夹爪张开到预设宽度，下行到指定高度后双侧夹持臂同步收拢，达到设定夹持力后触发夹持到位信号，机器人再执行提升动作，转运到码放位置后夹持臂张开，料箱靠自重落到指定位置，整个动作循环流畅，没有多余的动作浪费，单箱抓取码放的循环时间可以控制在3秒以内，完全匹配中高速码垛产线的节拍要求。夹爪上还预留了检测传感器的安装位，可以根据现场需求加装箱子到位检测、夹持确认检测等传感器，进一步提升设备运行的安全性，避免出现空抓、夹偏等异常情况导致的设备故障或者物料损坏。
