日立轮式装载机整机三维设计作品

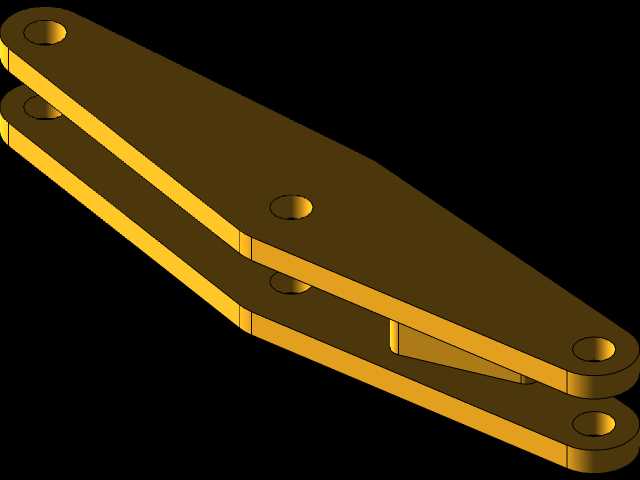

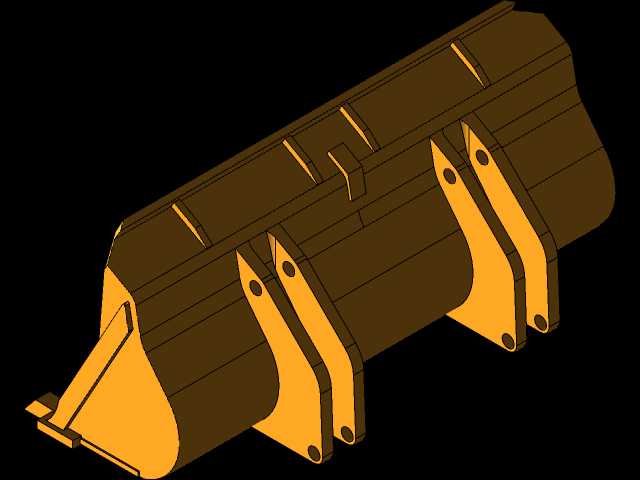

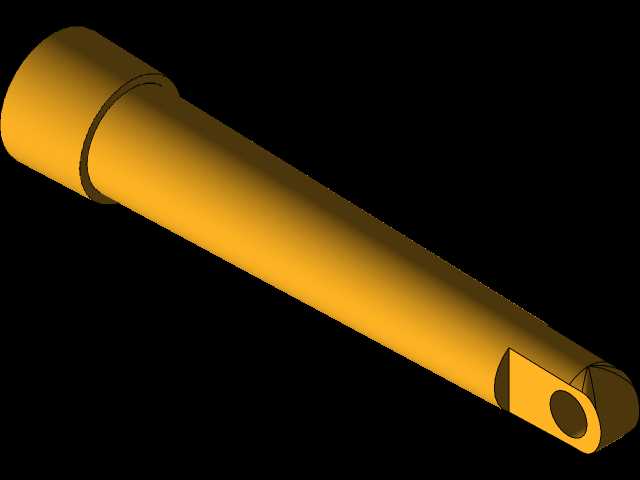

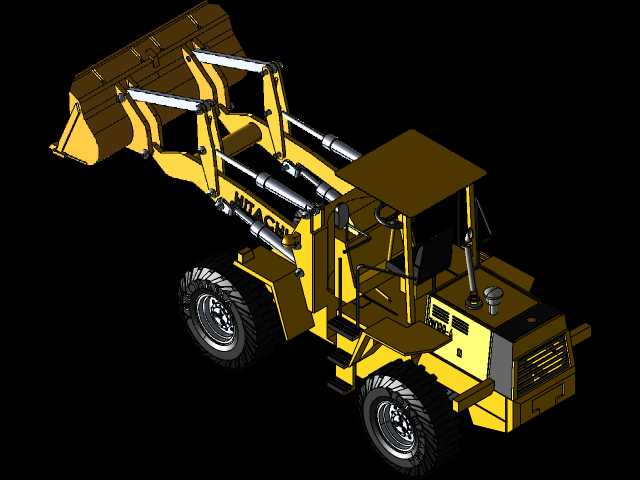

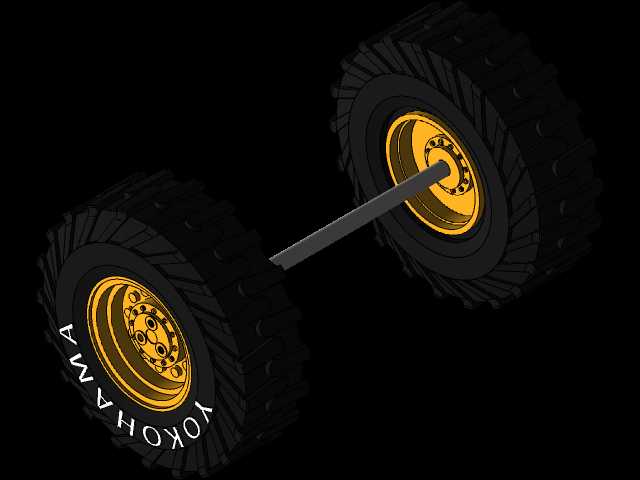

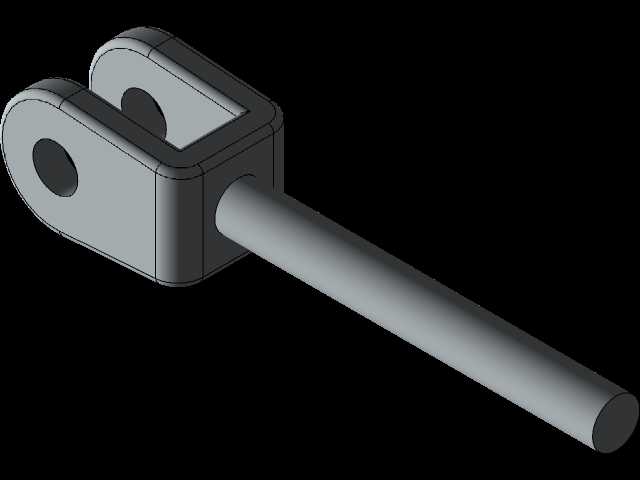

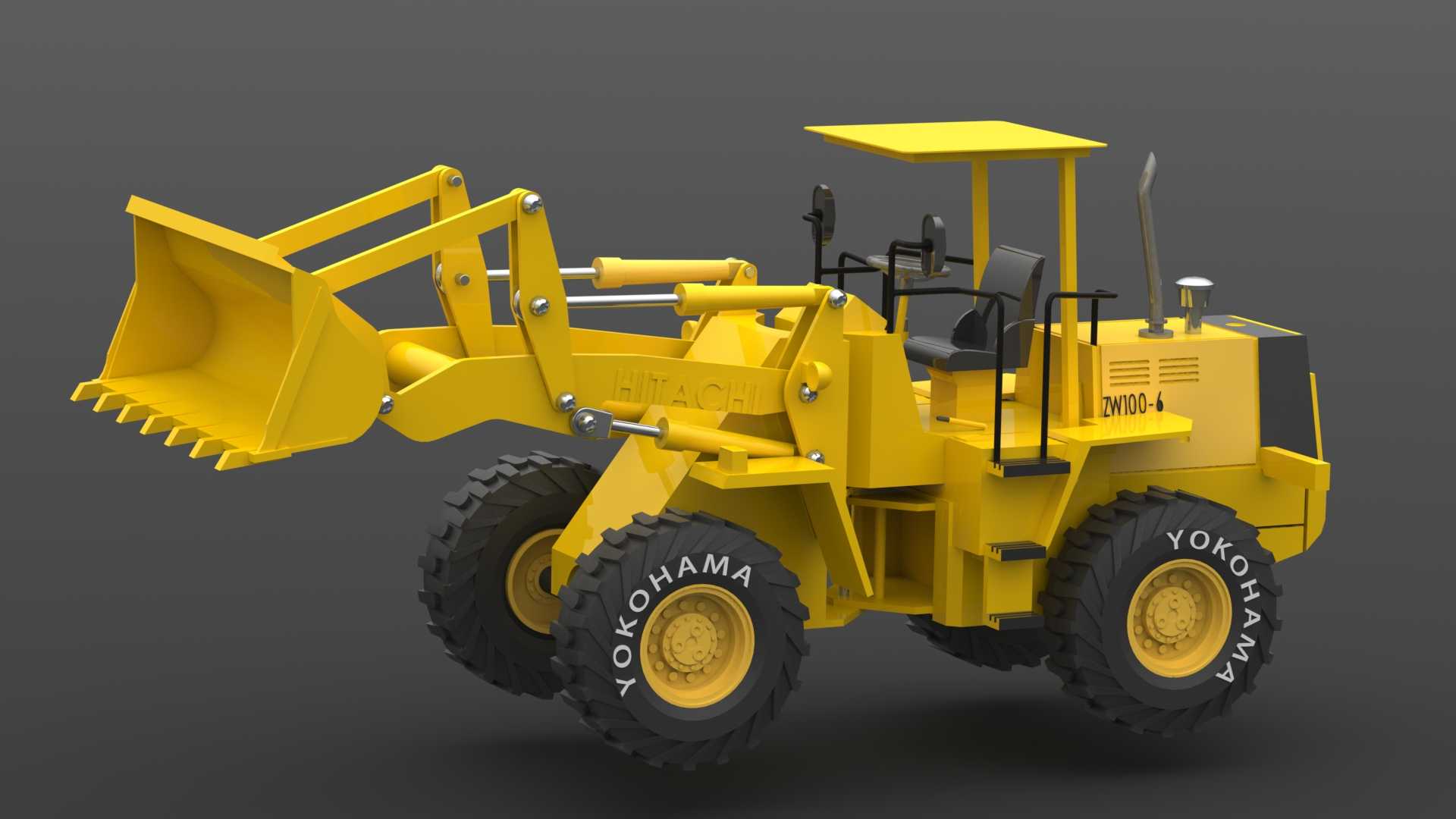

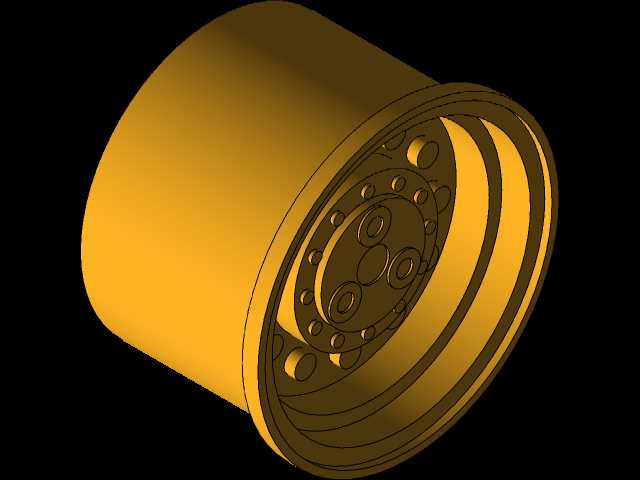

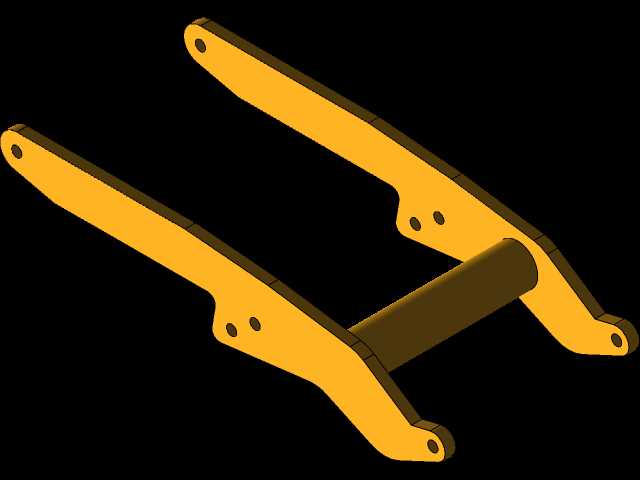

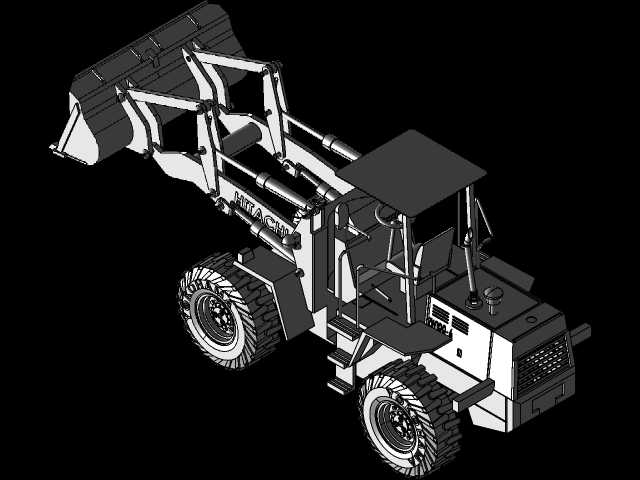

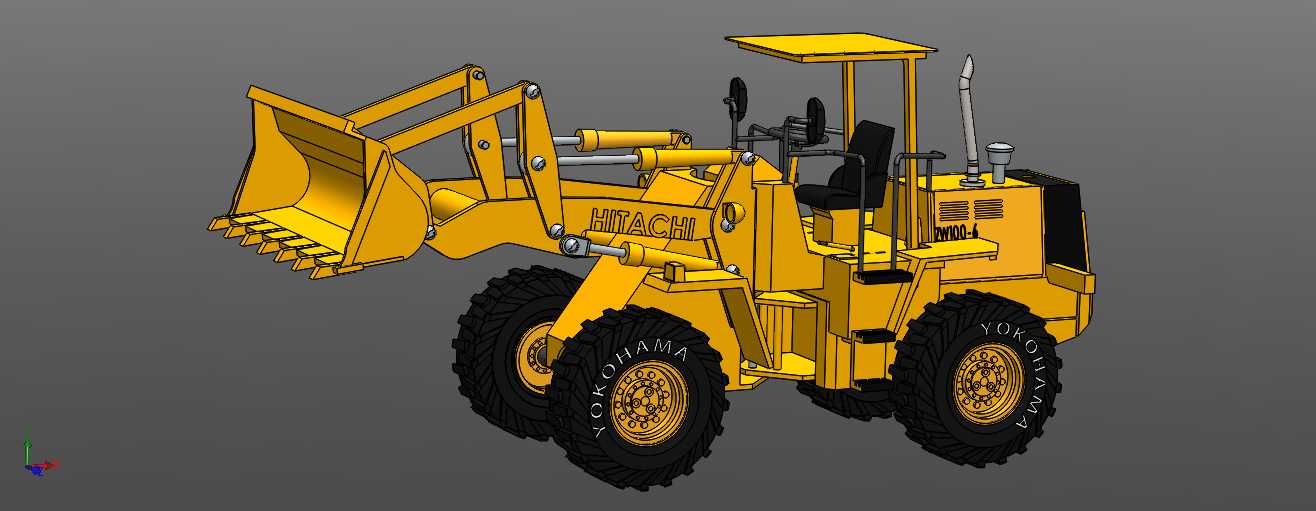

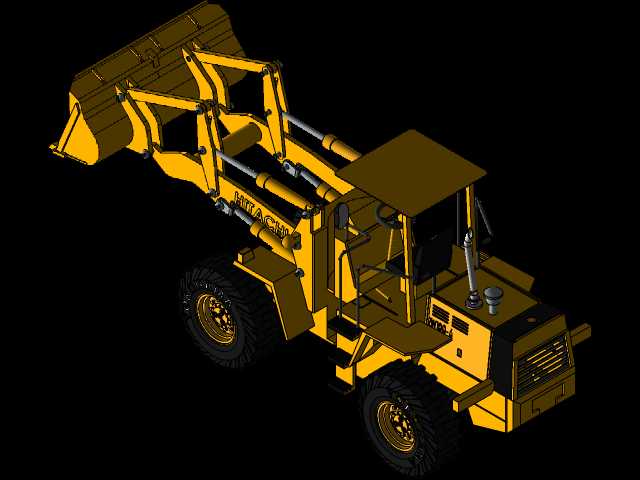

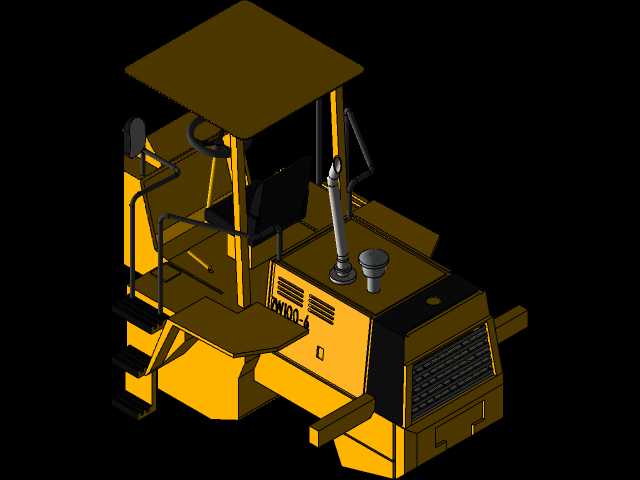

本作品为日立轮式装载机的完整三维设计成果，建模过程严格参考真实日立ZW100-6型轮式装载机的实体结构比例开展，首先通过三维建模软件完成整机骨架的基准搭建，先确定整机的轴距、轮距、铲斗最大举升高度、卸载距离等核心参数基准，再按照从下到上、从核心结构到附属配件的顺序逐步完成各部件建模。行走系统部分，精准还原了优科豪马工程轮胎的胎面花纹、胎侧标识细节，配套的轮毂结构、轮边连接螺栓、车桥壳体都按照真实结构做了等比例复刻，轮胎材质采用橡胶材质参数设置，表面做了细微的粗糙质感处理，还原工程轮胎的使用质感。工作装置部分，完整还原了铲斗的斗齿结构、斗刃加厚结构、动臂的铰接点位、转斗油缸与举升油缸的缸筒、活塞杆结构，所有铰接位置都预留了合理的装配间隙，可直观展示装载机工作装置的连杆运动逻辑，动臂与铲斗的金属结构件采用工程黄的金属漆材质，表面添加了细微的漆面颗粒质感，同时还原了机身上的日立品牌标识、型号标识的细节。驾驶室部分，做了开放式顶棚的结构设计，还原了驾驶座椅的造型、操作手柄的布局、仪表盘的轮廓、安全扶手的结构，顶棚采用薄金属板的材质设置，座椅采用黑色哑光橡塑材质，操作杆件做了金属与橡塑握把的材质区分。机罩部分还原了散热格栅的开孔结构、排气筒的造型、尾部配重的轮廓，整机的液压管路、扶手、爬梯、车灯等细小附属配件都做了完整建模，没有遗漏关键结构细节。渲染环节采用深灰色纯色背景，搭建了三点布光系统，主光从侧上方照射凸显整机的结构立体感，辅光补全暗部细节避免死黑，轮廓光勾勒整机边缘提升层次感，渲染输出的效果清晰展示了装载机各部分的结构关系，材质表现贴近真实工程设备的视觉效果。整个建模过程严格遵循工程机械的设计逻辑，各部件的装配关系符合真实轮式装载机的结构原理，既可以作为工程机械结构学习的参考素材，也可用于相关工程场景的可视化展示使用。
