JM2-25型梅花弹性联轴器结构设计

在自动化生产线、伺服传动系统、精密检测设备这类对传动同轴度有一定补偿需求的场景里，弹性联轴器是连接主动轴与从动轴、传递旋转扭矩的核心基础部件，本次呈现的JM2-25型梅花弹性联轴器，就是针对中小扭矩传动场景开发的紧凑式连接结构。从实际应用场景来看，这类联轴器常被用在3C设备进给轴、小型包装机传动辊、实验室检测仪器动力传输端，这类场景的共性是安装空间局促、轴系对中存在微小偏差、传动过程需要缓冲吸振，避免电机端的振动直接传递到执行端，影响加工或检测精度。

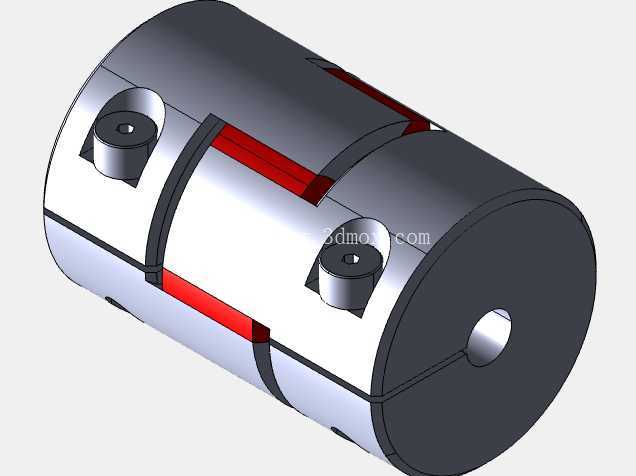

从结构功能特性来看，这款联轴器采用分体式夹紧结构，两端的金属毂体为对称设计，中间嵌入红色梅花形弹性体，依靠弹性体的受压变形来传递扭矩，同时补偿两轴之间的径向、角向与轴向偏差。两端毂体上各设置一个紧定螺钉安装位，安装时无需加热或额外工装，只需将两端轴分别插入毂体内孔，拧紧紧定螺钉即可完成轴向固定，相比键连接的联轴器，这种夹紧式结构对轴的加工精度要求更低，装拆效率更高，尤其适合需要频繁调整传动位置的小型设备场景。弹性体采用聚氨酯类材质，具备良好的耐磨性与缓冲性能，在传动启动、正反转切换的瞬间，可以吸收冲击载荷，避免刚性连接带来的轴系硬碰撞，减少轴承与电机端的负载冲击，延长整套传动部件的使用寿命。

从设计思路层面拆解，这款联轴器的毂体采用铝合金材质加工，在保证结构强度的前提下尽可能降低自身重量与转动惯量，这对于伺服电机驱动的高速传动场景尤为重要——过大的转动惯量会增加电机的启停负载，导致伺服参数整定难度提升，甚至出现位置过冲的问题。中间的梅花弹性体采用多瓣式结构，每一瓣都对应独立的受力接触面，即使其中某一瓣出现磨损，剩余瓣体仍能在短时间内维持传动功能，避免设备突然停机造成生产损失，同时这种多瓣结构也让偏差补偿能力更均匀，不会出现单方向补偿量过大导致的弹性体过早疲劳失效。毂体的外圆做了倒角处理，既避免安装时锐边划伤操作人员，也减少了高速旋转时的风阻与动平衡偏差，对于转速在3000rpm以内的传动场景，无需额外做动平衡校正即可满足使用要求。

关于外形尺寸与安装边界，这款联轴器的整体外径适配25mm规格的安装空间，总长度根据内孔适配范围做了紧凑化设计，两端内孔可根据实际轴径做适配加工，常见的适配轴径范围在6mm到16mm之间，能够覆盖绝大多数小型伺服电机、步进电机的输出轴尺寸。安装时需要注意，两轴的插入深度需要对齐毂体内部的定位台阶，避免单侧插入过深导致弹性体被挤压变形，影响补偿效果；径向偏差允许值通常在0.2mm以内，角向偏差允许在1°以内，轴向窜动补偿量在1mm左右，选型时需要提前测算轴系的实际偏差量，避免超出补偿范围导致弹性体过早损坏。紧定螺钉的拧紧力矩需要控制在合理范围，力矩过小会导致传动过程中轴与毂体打滑，力矩过大则会导致内孔变形，甚至顶伤轴表面，影响后续拆卸。

在实际选型应用中，这类梅花联轴器不适合大扭矩、重载的传动场景，比如矿山设备、大型输送机的主传动端，这类场景需要选择刚性更强的膜片联轴器或者鼓形齿联轴器，但在中小扭矩、需要缓冲减振、安装空间有限的精密传动场景下，这种结构的联轴器性价比优势明显，装拆维护简单，备件更换成本低，弹性体作为易损件可以单独采购更换，无需更换整套联轴器，降低了设备的后期维护成本。建模过程中，对弹性体的瓣形弧度、毂体的夹紧槽位置、紧定螺钉的螺纹深度都做了参数化处理，设计人员可以根据实际的轴径、扭矩需求快速调整参数，生成适配不同场景的衍生型号，减少重复建模的工作量。
