三吨级手动阿伯压力机结构三维设计

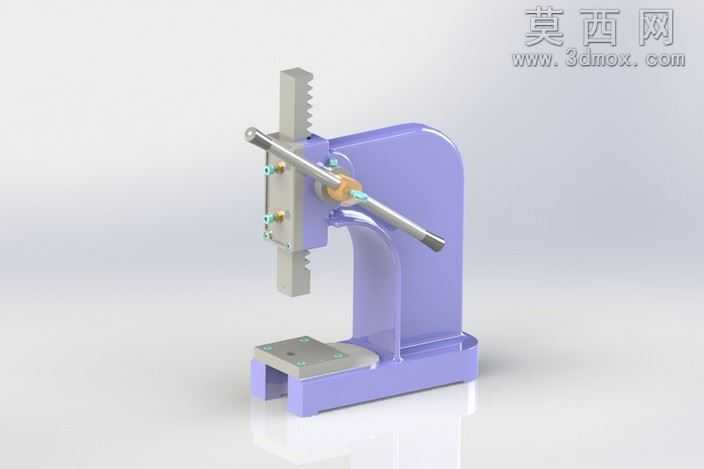

本作品为三吨额定载荷的手动阿伯压力机三维设计模型，整体采用SolidWorks平台完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对每一个零部件的装配关系、运动干涉情况进行了逐一校验，确保模型可直接用于工程参考与二次设计。模型主体采用C型开式机身结构，这种结构设计能够为工件装卸提供充足的操作空间，机身主体赋予淡紫色磨砂工程塑料质感的渲染材质，直观区分机身主体与功能部件，同时模拟工业设备常用的喷塑表面处理效果，提升渲染真实感。核心施压机构采用齿轮齿条传动结构，搭配横向布置的长操作手柄，利用杠杆原理放大操作力，可轻松实现最高三吨的压装输出力，齿条下端连接的压头、底部的工作台面均赋予金属哑光材质，模拟铸铁部件的磨砂金属质感，清晰区分受力工作部件与机身结构。操作手柄的金属杆身做了镀铬亮面材质处理，手柄握持端、铰接转轴处做了铜色金属材质区分，还原真实设备的不同部件材质差异，铰接位置的销轴、锁紧螺钉等标准件均按照国标件尺寸建模，细节还原度高。工作台面预留了标准的工件定位安装槽，可适配不同规格的工装夹具，满足小零件压装、冲孔、铆接等多场景加工需求。设计过程中优先考虑手动操作的人机工程学，操作手柄的长度、安装高度均按照成人站立操作的舒适尺寸设定，齿条的升降行程经过合理测算，兼顾压装行程需求与设备整体结构紧凑性。渲染阶段采用工作室柔光环境，添加了柔和的地面反射效果，清晰展现设备的整体轮廓与部件细节，所有装配约束均按照真实设备的运动关系设定，可直接模拟手柄下压带动齿条压头下行的完整工作动作，直观展示设备的工作原理，模型结构完整无缺失零件，各部件之间无干涉问题，可用于手动压力机的结构教学、方案设计参考以及非标压装设备的改型设计基础。
