FK12方形法兰型支撑轴承座结构设计

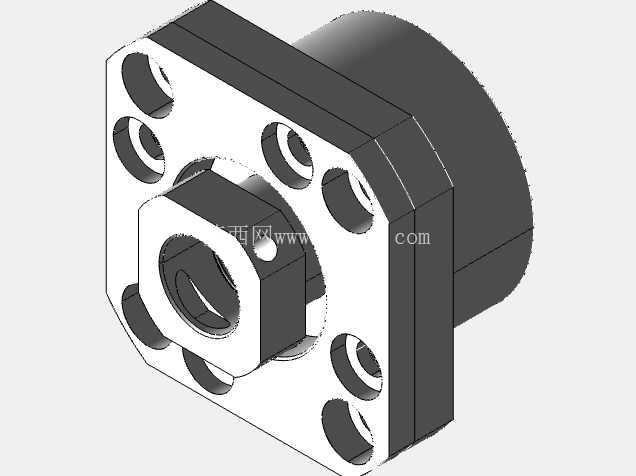

　　这款FK12法兰型支撑轴承座，是传动系统里常见的丝杆端部支撑构件，日常在小型自动化滑台、桌面级数控设备、精密检测位移平台里出镜率极高，主要承担滚珠丝杆或光轴的端部径向与轴向载荷约束，避免轴系运转时出现径向跳动、轴向窜动，保证传动副的重复定位精度与运转平稳性。从结构设计逻辑来看，采用方形法兰安装面的布局，是为了适配设备安装板的平面固定需求，法兰面上均匀分布的8个安装通孔，分为两组不同的孔位圆分布，靠近外侧的四个大直径通孔用于将整个轴承座锁紧在设备安装立板上，靠近内圈的四个小直径孔则可用于端盖压紧或者附加防尘结构的固定，这种分层孔位设计既保证了安装后的连接刚性，又预留了功能扩展的安装空间，不会出现孔位干涉的问题。

　　主体安装基准面做了精加工平面处理，安装时能与设备立板完全贴合，避免因安装面不平导致的轴承内圈偏斜，进而引发的轴系卡滞、磨损加剧问题。轴承容纳腔采用阶梯孔结构，前端的止口用于定位轴承外圈，保证轴承装入后与安装基准面的垂直度，后端的空腔可预留润滑脂存储空间，也可适配接触式密封圈的安装，阻挡加工环境中的切削碎屑、粉尘进入轴承滚道，延长轴承的维护周期。中心的轴孔用于穿过丝杆轴端，孔位与轴承内圈的配合公差选用过渡配合，既保证轴与轴承内圈无相对滑动，又不会因过盈量过大导致轴承预紧过度、运转阻力陡增。

　　从安装边界来看，方形法兰的外轮廓尺寸适配12规格丝杆的支撑间距需求，整体轴向长度控制紧凑，不会过多占用设备内部的轴向安装空间，对于安装空间局促的小型自动化设备而言，这种紧凑结构能有效压缩整机的外形尺寸。在实际选型应用中，这类固定侧支撑轴承座通常搭配同系列的浮动侧支撑座成对使用，固定侧承担双向轴向载荷与径向载荷，浮动侧则补偿丝杆因温度变化产生的热伸长量，避免轴系因热胀冷缩出现弯曲变形。设计时特意将轴承预紧结构集成在座体内部，不需要额外加装预紧垫片，装配时只需将轴承压入座腔，锁紧轴端锁紧螺母即可完成预紧调整，降低了现场装配的调试难度，也避免了人工加装垫片导致的预紧力不一致问题。

　　座体的材质选用常用的45号钢经发黑处理，既保证了结构刚性，又具备基础的防锈能力，适配一般工业环境的使用需求，若应用在腐蚀环境中也可更换为不锈钢材质加工。在三维建模过程中，所有安装孔位、配合止口、轴孔的同轴度、垂直度公差都按照实际加工要求做了装配约束，模型可直接用于装配干涉检查、安装空间校核，也可导出工程图用于生产加工。在滑台类设备的设计中，这类支撑座的安装面与丝杆安装基准面的平行度会直接影响丝杆的运转顺畅度，建模时特意将安装基准面与轴承孔的垂直度公差做了关联约束，设计人员调用模型时可直接提取基准要素，快速完成整机的公差链校核。另外，法兰边角处做了小倒角处理，既避免装配时锐边划伤操作人员，也能在安装时起到导向作用，方便快速对准安装板上的螺纹孔。座体侧面的壁厚经过强度校核，在承受额定轴向载荷时不会出现形变，保证轴承外圈始终处于正确的定位位置，不会因座体形变导致轴承内圈与外圈偏斜，引发的丝杆运转噪音、寿命缩短问题。
