长行程ITO40系列线性执行器结构设计

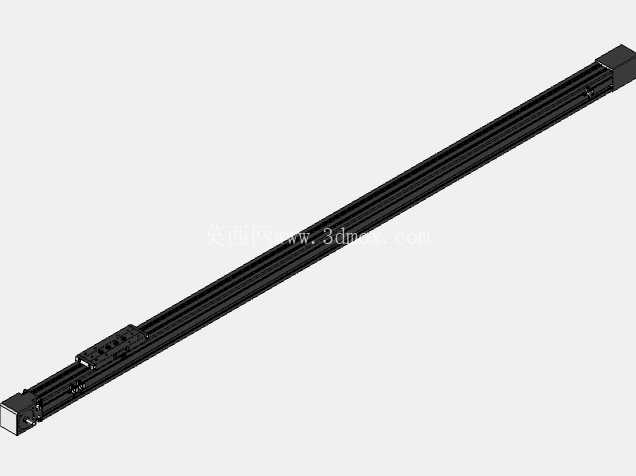

这款长行程线性执行器的三维结构，是面向自动化产线长距离直线往复动作需求开发的执行部件，在3C电子装配线的工位间物料移送、光伏组件层压前的板材对位推送、包装生产线的整列推料、仓储设备的货叉伸缩驱动这类需要稳定直线输出的场景中，这类执行部件的应用占比正在逐年提升。区别于短行程小型推杆，这款1200mm行程规格的产品，在设计阶段首先要解决的就是长行程下的推杆刚性问题，从结构上能看到主体采用了多轨并行的导向承载设计，内置的传动杆与外部导向型材做了集成化布局，避免长行程伸出时推杆出现径向挠曲，保证满行程伸出状态下的侧向承载能力满足常规工位的负载要求。

从功能特性来看，这款执行器采用一体化集成式结构，两端的安装端座做了标准化的安装孔位布局，驱动端的连接位可以适配不同规格的伺服或步进电机，不需要额外做转接法兰的定制加工，能降低设备集成阶段的设计工作量。推杆的滑动副采用了低摩擦的导向结构，运行过程中的阻力波动控制在较小范围内，配合端部的限位缓冲结构，在行程两端的启停冲击可以得到有效抑制，不会因为长行程的高速移动产生明显的结构振动。导向型材的截面做了加强筋设计，在保证整体重量可控的前提下，提升了型材自身的抗弯截面模量，即使水平安装使用，中部的下垂量也能控制在设备运行允许的公差范围内。

设计思路上，这款执行器没有采用传统推杆的外露式杆体结构，而是用封闭的型材本体作为防护结构，把传动部件完全封闭在型材腔体内部，这种设计一方面可以阻挡车间环境里的粉尘、切削液飞溅进入传动副，延长部件的维护周期，另一方面也能避免运行过程中传动部件卷入异物造成设备故障，适配车间内相对复杂的使用环境。端座与型材的连接采用了定位销加拉紧螺栓的组合固定方式，保证两端安装基准的同轴度，避免因为装配偏差导致传动卡滞。行程位置可以根据实际使用需求在型材槽内加装位置传感器，不需要对主体结构做二次加工，调整行程范围时的操作门槛更低。

从安装边界来看，这款执行器的主体截面尺寸为40mm见方，整体安装长度在收回状态下比行程长度多出两端端座的固定尺寸，安装时可以选择水平卧式安装、垂直立式安装或者侧装方式，不同安装姿态下的承载能力在设计阶段已经做了对应的校核，选型时只需要根据实际负载的作用方向、运行速度、加速度参数匹配对应的导程规格即可。安装孔位在型材的各个面都做了标准化的T型槽设计，不需要在型材上额外打孔，固定安装件时可以直接通过T型螺栓锁紧，适配不同设备的机架安装位置，降低现场安装的加工工作量。端部的负载连接位做了标准的内螺纹连接孔，也可以根据需求加装浮动接头，补偿安装过程中出现的微小同轴度偏差，避免传动过程中出现别劲的问题，延长执行器的整体使用寿命。

在实际设备选型应用中，这类长行程线性执行器可以替代传统的气缸加导轨的组合结构，不需要配套气源处理元件，只需要供电即可完成动作控制，位置控制精度也比气动方案更高，在需要多点位停靠的工位上，不需要额外加装复杂的气动限位组件，只需要通过电机驱动即可实现任意位置的精准停靠，对于设备的紧凑化设计有明显的帮助。同时封闭的结构设计也让它可以用在一些对洁净度有一定要求的生产场景，不会像 open 式的同步带模组或者丝杆模组那样容易积存杂物，日常维护只需要定期在注油孔加注润滑脂即可，不需要频繁拆解清理传动部位。
