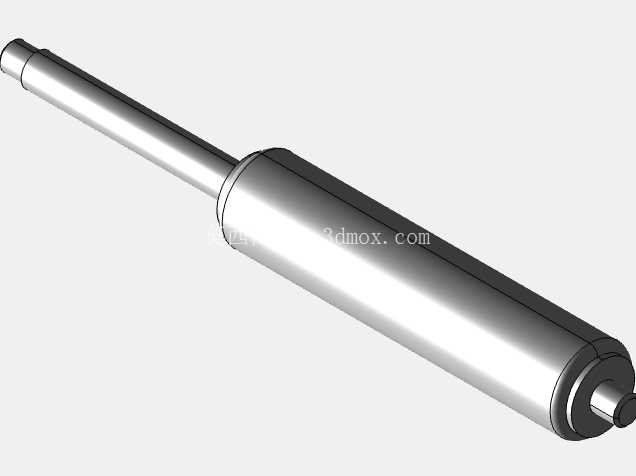

GS-15-40-BB型气弹簧支撑缓冲构件

在各类需要柔性支撑、行程缓冲、姿态保持的机械结构场景里，这类气弹簧是应用频次极高的基础功能构件，小到民用家具的柜门开合支撑、设备检修门的悬停定位，大到工业装备舱门的助力举升、自动化设备上盖的缓开缓闭结构，都能见到这类构件的身影。区别于传统的刚性支撑或者螺旋弹簧结构，气弹簧依靠内部充入的惰性气体作为弹性介质，能在整个工作行程里提供相对平稳的支撑力，不会出现螺旋弹簧随压缩量变化力值陡增的问题，同时自带的阻尼结构可以让伸缩过程的速度保持可控，避免构件开合时出现硬碰撞、冲击异响的问题。

从结构设计逻辑来看，这款GS-15-40-BB气弹簧采用了典型的单杆活塞式结构，整体为同轴圆柱布局，活塞杆端做了收径处理，端部预留的连接位可以适配球头、铰耳等不同的安装接头，方便在不同角度的安装场景下消除装配应力，避免活塞杆承受径向偏载导致密封件过早磨损。缸体部分采用等径薄壁圆筒结构，外壁做了光滑的表面处理，既可以提升防腐性能，也能减少外部杂物附着在缸壁刮伤活塞杆密封的概率。设计时需要重点考虑活塞杆的伸出长度与缸体长度的匹配关系，这款型号对应的40行程参数，意味着活塞杆从完全缩回状态到完全伸出状态的可移动距离为40mm，选型时必须确认安装点位的中心距变化范围刚好落在这个行程区间内，预留足够的安全余量，避免出现伸出行程不足导致构件无法完全打开，或者伸出超程拉坏内部限位结构的问题。

安装边界的确认是这类构件选型建模时最容易出问题的环节，很多新手工程师在做三维布局时，只关注气弹簧完全伸出时的长度，忽略了完全缩回时的最小安装距，导致结构闭合时两个安装点的距离小于气弹簧最小长度，出现硬顶变形的问题。同时要注意气弹簧的安装方向，常规非自锁型气弹簧需要将缸体端布置在上方、活塞杆端朝下布置，这样可以让内部的润滑油脂始终包覆在活塞杆密封位置，延长密封件的使用寿命，避免长期使用后出现漏气泄压的问题。如果是需要在任意位置悬停的使用场景，还要在选型时确认气弹簧的力值与被支撑构件的重力矩匹配，通常支撑力值要比构件重力换算到气弹簧安装点的等效力大10%-15%，既可以保证顺利举升，也不会出现关闭时需要施加过大操作力的问题。

从功能特性上看，这类气弹簧的力值衰减率是核心性能指标，正常工况下经过数万次伸缩循环后，内部气体泄漏导致的力值下降应该控制在合理范围内，建模时不需要还原内部的密封结构、活塞阀系等细节，只要把外部的安装尺寸、缸径、杆径、行程、两端连接结构的尺寸做准确，就能满足整机装配干涉检查、运动仿真的需求。在做运动仿真时，可以给气弹簧构件添加线性阻尼参数，模拟实际伸缩过程中的阻力特性，验证整个开合过程中构件的运动速度、受力变化是否在设计预期内，避免实际装配后出现开合卡顿、悬停位置偏移的问题。另外在布局安装点位时，要尽量让气弹簧的伸缩方向与构件开合的转动轨迹切线方向保持较小的夹角，减少活塞杆承受的径向分力，径向力过大会导致活塞杆表面镀层磨损、密封件偏磨，不仅会大幅缩短气弹簧的使用寿命，还可能在使用过程中出现活塞杆弯曲变形的失效风险。
