桌面型三轴数控雕刻机机架结构设计

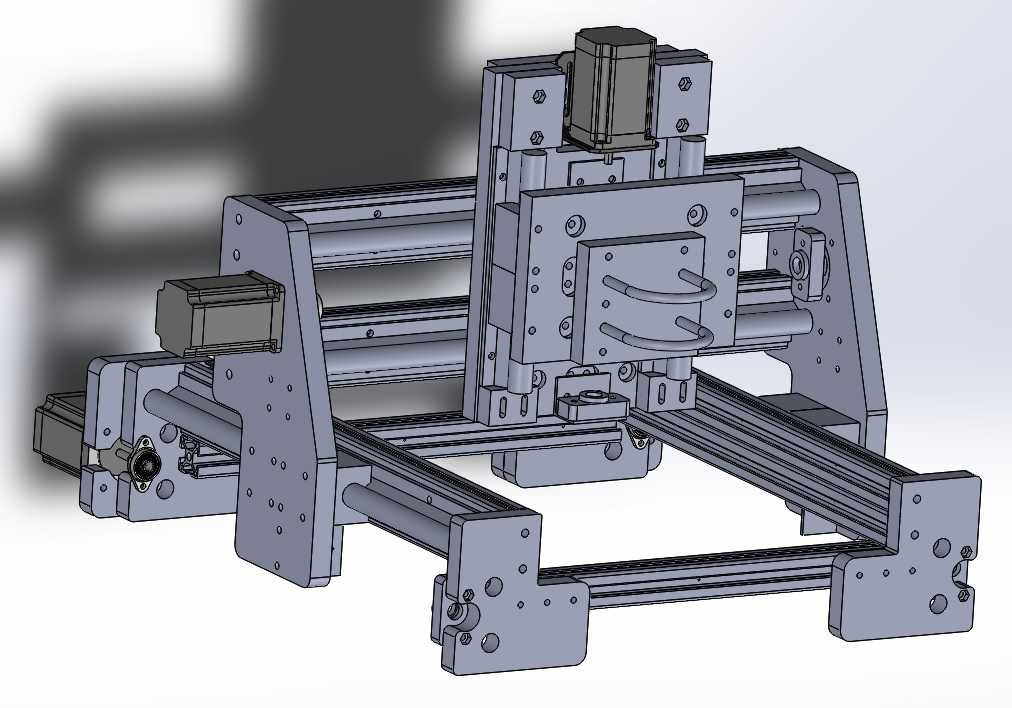

本作品为桌面级三轴数控雕刻机的完整机架结构三维设计，建模过程中严格遵循机械加工工艺约束，所有安装孔位、配合面均按照实际机加工公差要求进行参数化绘制，确保模型可直接导出工程图用于生产制造。整体机架采用钢板拼接式结构设计，建模阶段对每一块立板、安装座的壁厚、减重槽、加强筋都做了细节优化，既保证整体结构刚性，又尽可能控制整机自重，适配桌面放置的使用场景。传动部分采用SBR20直线导轨作为三轴导向支撑，建模时完整还原了导轨安装基准面、滑块固定孔位、丝杠支撑座安装位的细节，X、Y、Z三轴的运动行程经过反复校核，确保各轴运动过程中无干涉、无超程风险，步进电机选用NEMA23规格，模型中预留了标准电机安装法兰与联轴器对接空间，可直接适配市面常规57型步进电机的装配需求。渲染阶段采用金属哑光钢材材质，搭配渲染环境的柔和阴影，清晰展现各部件的装配关系与结构层次，所有紧固件、定位销的位置都按照实际装配逻辑排布，直观呈现整机的组装顺序。设计思路上优先考虑DIY用户的加工可行性，所有支架类零件均可在常规3018规格的小型数控机床上完成铣削加工，无需特殊大型加工设备，降低自制门槛；结构上采用全支撑导轨布局，相比悬臂式雕刻机大幅提升切削刚性，可满足铝、铜等软金属以及塑料、木材的雕刻铣削加工需求，运动过程更平稳，加工精度更有保障。建模过程中同步完成了整机的运动干涉仿真，验证了各轴在全行程范围内的运动流畅性，对走线槽、拖链安装位也做了预留设计，兼顾实用性与装配合理性。
