小型直流行星减速齿轮电机结构设计

这款小型直流齿轮减速电机，是小型传动系统里极为常用的动力输出部件，在桌面级自动化设备、小型消费电子传动结构、智能小家电驱动单元、小型机器人关节驱动、通讯设备微调机构里都有极高的出镜率。做结构选型的时候，很多工程师第一时间会考虑这类集成减速箱的直流电机，核心原因是它把高速低扭的直流电机输出，通过内置的齿轮组做了扭矩放大与转速降低，不需要额外搭配独立减速箱，能大幅压缩安装空间，减少装配环节的公差累积。

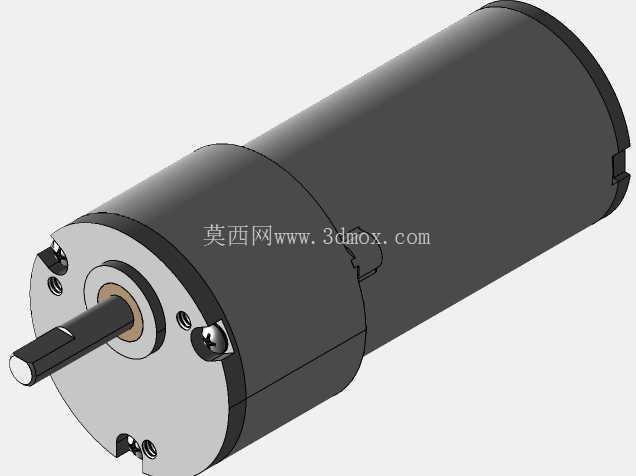

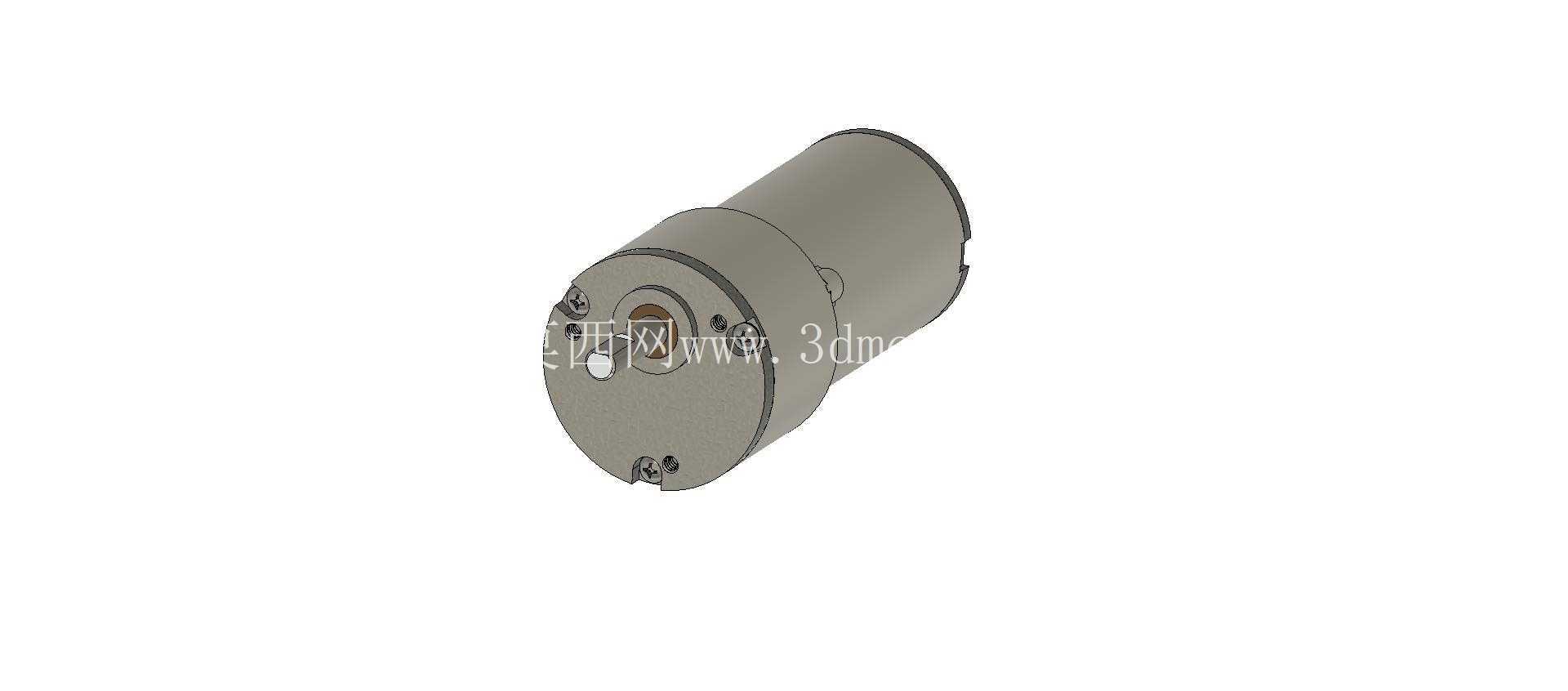

从结构设计逻辑来看，这款电机采用同轴式布局，电机本体与减速箱端直接串联，输出轴与电机转子轴线完全重合，这种布局的优势是径向安装尺寸非常紧凑，不需要额外做传动方向的转换，在安装空间局促的场景下，比如小型电动阀门驱动、智能门锁传动机构、桌面云台转动结构里，这种同轴布局能把空间利用率拉到最高。前端的减速箱端盖采用金属材质加工，输出轴从端盖中心伸出，端盖上预留的安装孔位可以直接通过螺丝将电机固定在设备安装面上，不需要额外设计定制的固定支架，能减少结构件的设计与加工成本。

实际应用中，这类电机的输出扭矩覆盖范围很广，通过调整内部齿轮组的减速比，可以适配不同负载的驱动需求：低减速比的型号可以用来驱动小型传送带、玩具模型的行走机构，高减速比的型号可以输出更大的扭矩，用来驱动小型升降机构、精密阀门的开关动作。设计建模的时候，需要重点关注几个安装边界尺寸：首先是电机本体的外径，这个尺寸决定了安装位的开孔大小，要预留足够的装配间隙，避免电机外壳与安装孔壁产生摩擦；其次是输出轴的直径与伸出长度，输出轴上通常会加工扁位，用来和传动件做周向固定，建模的时候要准确还原扁位的尺寸与位置，避免后续装配的时候传动件打滑；还有端盖上的安装孔位分布圆直径、孔的大小与深度，这些尺寸直接决定了安装板的设计参数，一旦尺寸出现偏差，就会出现电机无法对位安装的问题。

从功能特性来说，这类直流齿轮电机的供电门槛很低，常规低压直流供电就可以驱动，不需要复杂的驱动电路，通过调整供电电压就可以在一定范围内调整输出转速，搭配简单的PWM调速电路就可以实现比较平滑的转速控制，对于成本敏感的民用消费类产品来说，这种驱动方案的性价比非常高。内部的齿轮组通常采用金属齿轮搭配自润滑轴承的结构，在额定负载下的使用寿命足够覆盖多数民用产品的生命周期，不需要额外做频繁的维护保养。建模过程中，还原内部齿轮传动结构的时候，要注意各级齿轮的模数、齿数匹配，保证传动比计算准确，齿轮之间的啮合间隙要控制在合理范围内，间隙过大会导致传动回程差过大，影响传动精度，间隙过小则会增大传动阻力，导致电机运行电流过大、发热严重，甚至出现卡滞无法转动的问题。

在做设备结构布局的时候，要注意给电机尾部预留足够的散热空间，虽然这类小型电机的运行功率不大，但是长时间带负载运行的时候，电机本体还是会产生一定的热量，如果尾部紧贴其他密封结构，会导致热量无法散出，长时间高温运行会加速内部碳刷与轴承的磨损，缩短电机的使用寿命。同时输出轴与负载连接的时候，要尽量避免承受过大的径向力，这类小型减速电机的输出轴轴承承载能力有限，如果径向负载超出设计阈值，很容易导致输出轴弯曲、轴承提前损坏，在有径向负载的应用场景下，需要额外给输出端加装支撑轴承，分担轴承受力。

很多刚入行的结构工程师在选型这类电机的时候，容易只关注额定扭矩与转速参数，忽略安装尺寸的细节，比如输出轴的台阶高度、端盖的凸台尺寸，这些细节如果在建模阶段没有准确还原，到了实际装配的时候就会出现输出轴与传动件干涉、电机端盖与安装板贴合不严的问题，反复修改设计反而会拉长项目周期。这款三维模型完整还原了电机的外部结构细节与关键安装尺寸，在做结构设计的时候可以直接导入装配体做干涉检查，提前规避装配风险，减少样机阶段的改模次数。
