日立变频器操作控制面板结构设计

在工业变频传动系统的现场部署环节，操作控制面板是运维人员与变频器核心控制单元交互的核心载体，这款适配日立系列变频器的外置操作面板，主要面向工业现场变频设备的参数调试、运行状态监控、手动操作指令下发等场景，可适配风机水泵类负载、输送线传动负载、机床主轴驱动等多类变频调速场景的操作需求，不管是设备初次上电调试阶段的参数整定，还是日常运行过程中的频率调整、故障复位，都需要通过该面板完成人机交互。

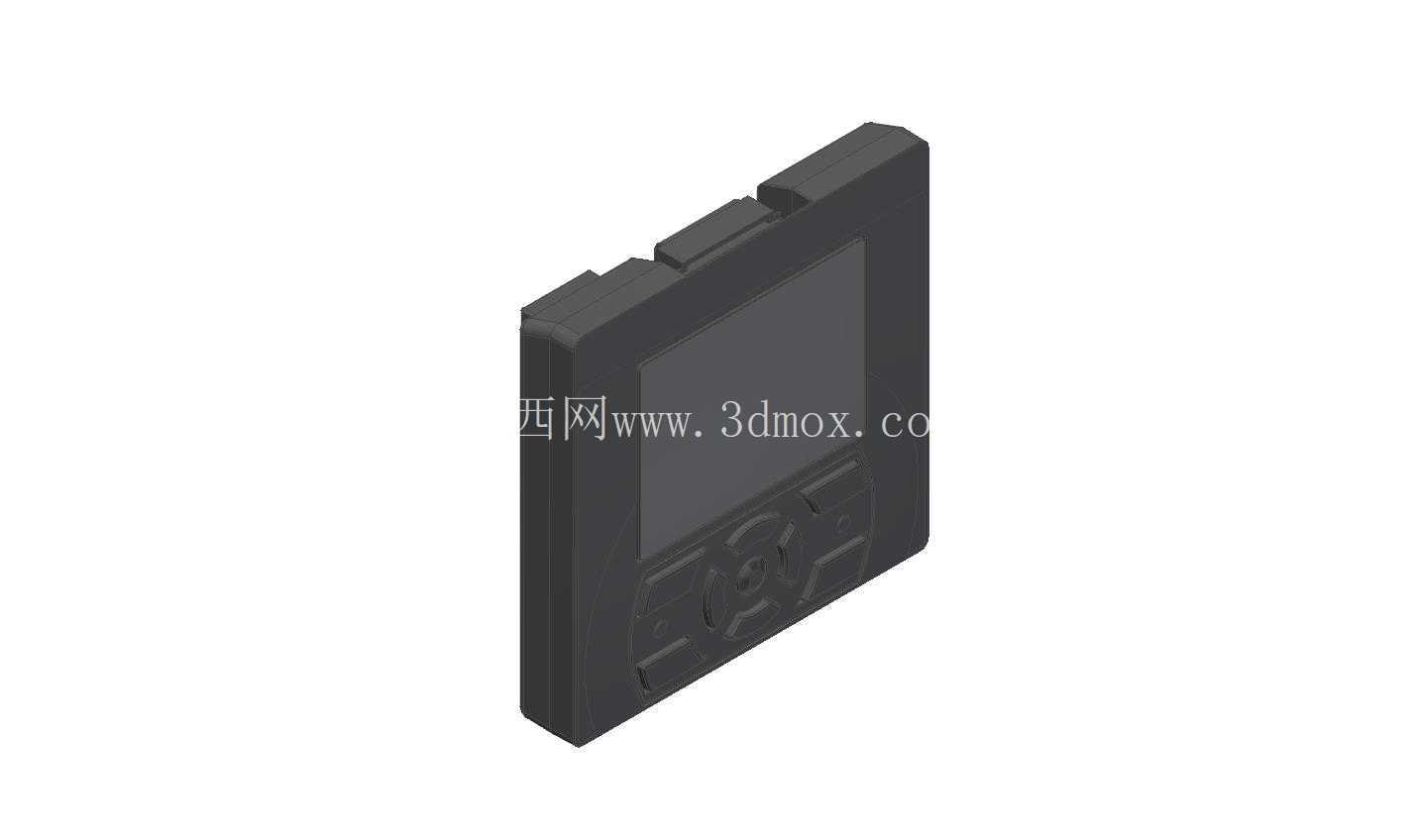

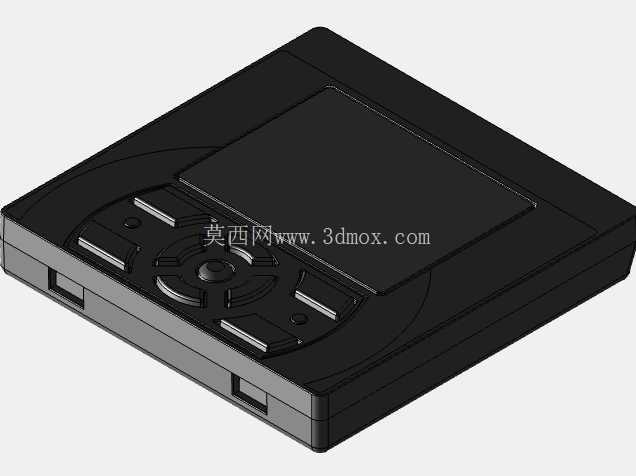

从结构设计思路来看，这款面板采用嵌入式卡装的结构形式，整体外壳采用阻燃ABS工程塑料注塑成型，正面做了哑光磨砂处理，避免工业现场强光照射下产生反光干扰运维人员读取屏幕信息。面板正面上方区域预留了液晶显示屏的安装窗口，窗口四周做了0.8mm的凸边设计，既可以在面板受到外力磕碰时保护屏幕表面不被直接刮擦，也能阻挡现场的粉尘、飞溅的切削液顺着屏幕缝隙渗入面板内部的PCB板区域。屏幕下方的按键区域采用一体化硅胶按键布局，按键的行程设计为1.2mm，按压力度控制在1.2N-1.8N区间，既保证操作时的清晰反馈感，也能避免长期频繁按压导致的按键疲劳失效，每个按键表面都做了内凹的弧度处理，贴合操作人员手指指腹的曲面形态，减少长时间操作的不适感。

从安装边界与尺寸适配角度来说，这款面板的整体外形为方正的薄型结构，整体厚度控制在18mm以内，背部的插接端子采用标准的RJ45通讯接口定义，可直接通过标准网线与变频器主体的面板接口连接，支持最长10米的延长线安装，也就是说既可以直接嵌装在变频器本体的面板卡槽内，也可以通过延长线安装在电控柜的柜门表面，适配不同现场的安装需求。面板的嵌装开孔尺寸做了标准化的公差匹配，开孔四周预留了1mm的安装间隙，配合背部的弹性卡扣结构，安装时不需要额外的螺丝固定，直接将面板推入开好的安装孔内即可通过卡扣自动卡紧，拆卸时只需要用平口螺丝刀撬动侧边的卡扣缺口即可快速取下，方便后期的维护更换。

在功能特性的结构匹配上，面板内部的PCB板与外壳之间设计了2mm的空气间隙，同时在外壳的上下两侧预留了隐蔽的透气槽，槽内部做了迷宫式的防尘结构，既可以保证面板内部电路工作时产生的热量能够自然散出，避免长期高温工作导致的屏幕显示异常、按键触点氧化，也能阻挡工业现场的金属粉尘、纤维杂物进入面板内部造成电路短路。面板的屏幕区域采用了高对比度的段码液晶设计，背光采用均匀的白色LED导光板，即使在电控柜内部光线较差的环境下，也能清晰显示当前的输出频率、设定频率、输出电流、故障代码等核心运行参数，不需要运维人员手持照明设备凑近查看。

从实际现场使用的适配性来看，这款面板的结构设计充分考虑了工业现场的复杂工况，外壳的接缝处都做了错位止口设计，配合硅胶密封垫，可以达到IP54的正面防护等级，能够适应车间内多粉尘、偶尔有液体飞溅的使用环境，即使是在纺织车间、机加工车间这类环境相对恶劣的现场，也能保证长期稳定工作。按键上的字符采用激光镭雕工艺处理，不会因为长期的手指摩擦、汗液腐蚀出现字符脱落模糊的问题，保证设备使用多年后操作人员依然能清晰识别每个按键的功能。面板背部的接口位置做了导向槽设计，插接线缆时不需要刻意对准针脚，顺着导向槽推入即可完成连接，避免插针歪折导致的通讯故障，同时接口处设计了卡扣锁定结构，线缆插入后会自动锁止，不会因为设备运行的震动导致线缆松脱，造成面板与变频器通讯中断的问题。
