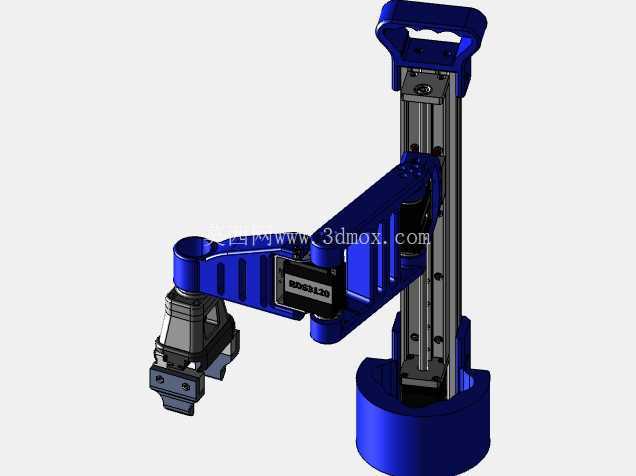

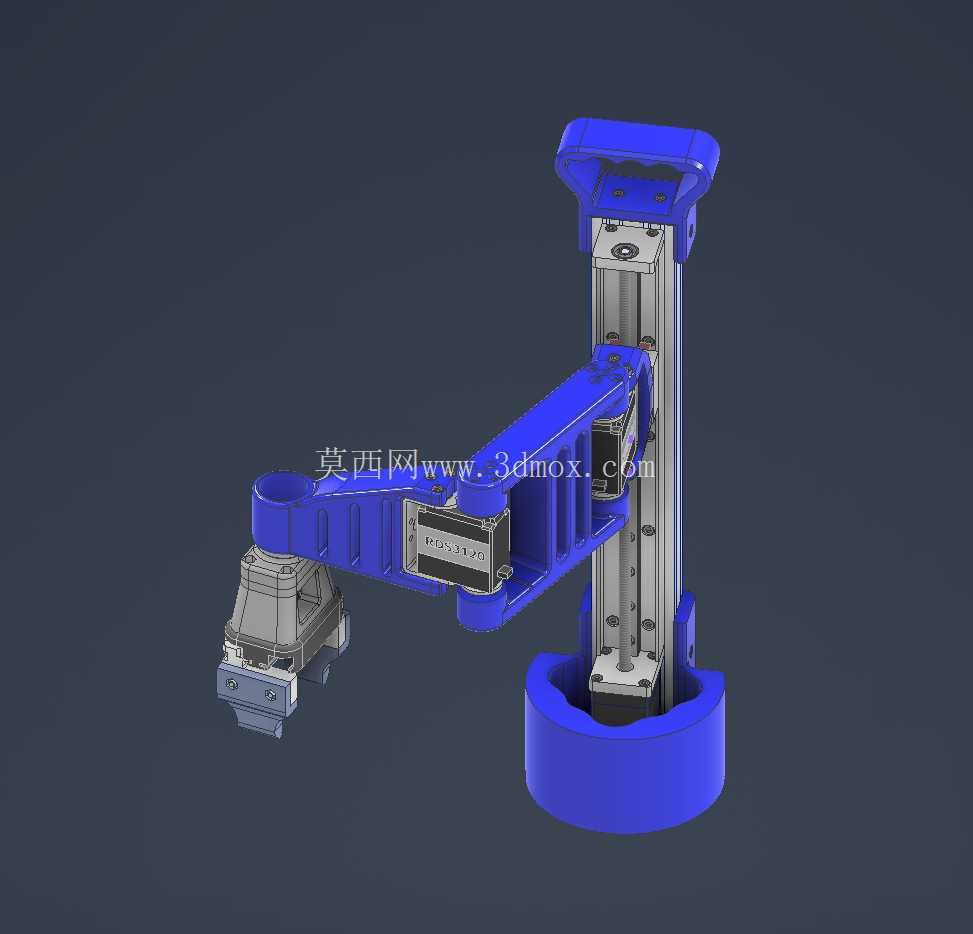

桌面级小型SCARA水平多关节机械臂结构

这款小型SCARA机械臂的结构设计，核心瞄准桌面级轻载作业场景，常见于高校实验室教学演示、小型电子元器件分拣、桌面3C产品小件装配、个人创客空间的轻量搬运工位，相比大型工业SCARA设备，它的占地边界极小，底座直径仅140mm左右，垂直升降轴的有效行程为200mm，水平臂展完全展开后作业半径可达320mm，完全适配常规桌面工作台的安装空间，不需要额外做大型设备的地基固定，仅需通过底座预留的四个M5安装孔锁附在10mm以上厚度的工作台面板上即可稳定运行。

从结构设计逻辑来看，整机的支撑框架选用2040规格T型槽铝型材作为垂直立柱的核心承载件，这种型材的槽道标准通用，不需要额外定制加工安装孔位，水平臂的回转支撑、升降滑台的导轨滑块都可以直接通过T型螺栓嵌入槽道完成固定，后期调整臂部安装高度、增减末端附件时的拆装效率远高于定制机加立柱。水平方向的两个关节采用双轴伺服电机直驱的传动方案，省去了同步带、谐波减速器这类额外传动环节，一方面压缩了关节部位的结构厚度，让臂部的回转空间更紧凑，另一方面也减少了传动背隙，在200g以内的末端负载下，重复定位精度可以控制在0.5mm范围内，完全满足轻载分拣、点胶辅助、小件搬运的精度要求。末端执行器的驱动预留了通用安装位，既可以搭载MG90规格的伺服夹爪完成小件抓取，也可以替换为微型电磁阀控制的吸盘组件，适配纸质、塑料薄膜类轻薄工件的拾取需求。

底座的结构设计做了针对性的稳性优化，外壳采用3D打印工艺制作，内部预留了封闭空腔，实际装配时可以根据末端负载的重量，在空腔内放置钢板、铅块等配重件，降低整机的重心高度，避免水平臂完全伸展时出现底座翘头的问题；底座侧面预留了走线槽口，所有关节电机、末端执行器的线缆都可以通过臂部内部的空腔、立柱侧面的槽道统一收纳到底座内部的控制板安装位，不会出现线缆随臂部回转拖拽、缠绕的问题。

臂部的结构件同样采用3D打印制作，在关节连接位置做了局部加厚处理，同时在非受力区域做了镂空减重，单节水平臂的重量控制在180g以内，有效降低了水平回转时的转动惯量，让电机的加减速响应更快，也减少了长时间运行下的电机负载损耗。垂直升降轴采用线性导轨搭配滑块的导向结构，相比光轴导向的方案，抗偏载能力更强，当末端夹爪抓取工件出现偏载时，导轨不会出现卡滞、晃动的问题，升降运动的平顺性更好。

在实际应用中，这款机械臂可以直接搭配开源控制板使用，不需要定制专用的控制系统，学生、创客群体可以快速完成二次开发，用于教学场景下的机器人运动学实验、路径规划验证；在小型生产场景中，它可以搭配视觉传感器完成零散小件的排序、上料，替代人工完成重复性的轻量拾取动作，因为整体结构的零部件大多为通用标准件和3D打印件，后期维护更换零件的成本极低，哪怕是臂部结构件出现损坏，也可以快速重新打印替换，不需要等待定制机加件的加工周期。

安装边界方面，整机在零位状态下的最大外轮廓尺寸为宽160mm、深140mm、高380mm，工作台预留200*200mm的安装平面即可完成部署，臂部回转时的最大扫掠半径为320mm，部署时只需要在这个半径范围内预留无干涉空间，就可以保证机械臂全行程运行无碰撞。垂直升降轴的下限位距离底座安装面的高度为50mm，上限位高度为250mm，末端夹爪的开合行程为0-30mm，可以夹持的工件最大尺寸为28mm，适配绝大多数小型电子元器件、塑料小件、轻型零件的作业需求。
