离心式流体输送用径向叶轮结构设计

项目分类:通用机械零部件 发布时间:2026-01-21 ID:1128593
  • 离心式流体输送用径向叶轮结构设计
  • 离心式流体输送用径向叶轮结构设计
  • 离心式流体输送用径向叶轮结构设计
  • 离心式流体输送用径向叶轮结构设计

这类径向式叶轮是离心类流体输送设备的核心做功部件,常见应用场景覆盖中小型清水离心泵、低压离心通风机、小型涡轮增压器压气端以及部分工况的物料气力输送设备,在设备运行过程中承担着将转轴输入的机械能转化为流体压能与动能的核心作用,其结构设计合理性直接决定整套流体设备的运行效率、振动水平与服役寿命。

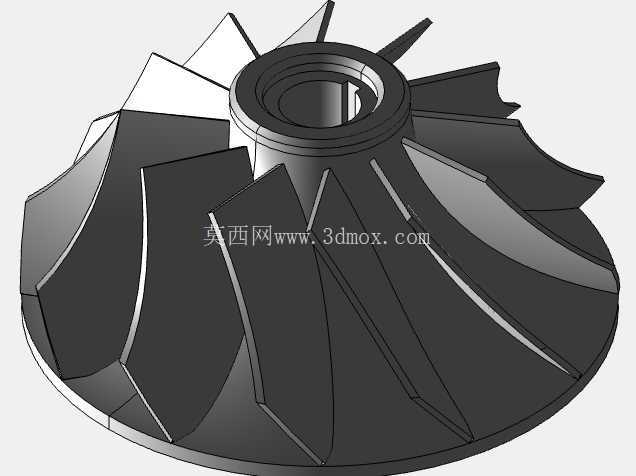

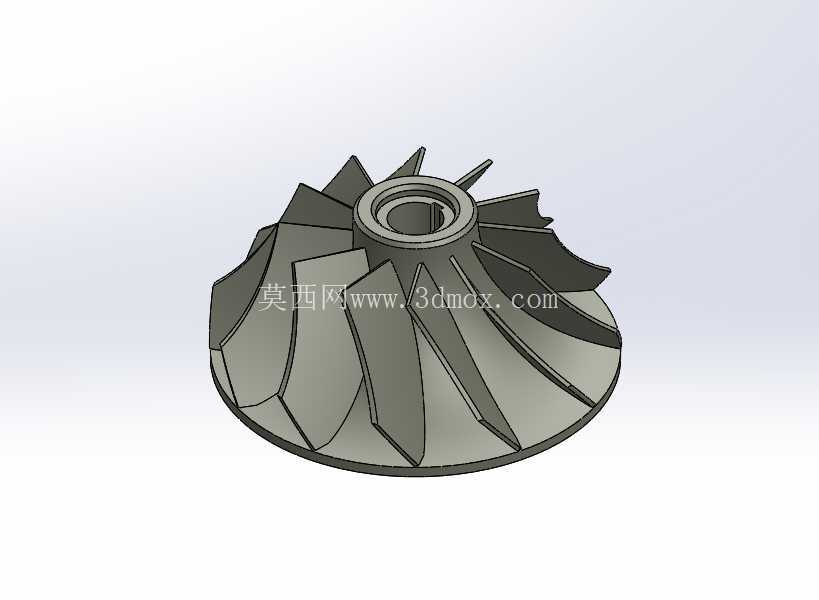

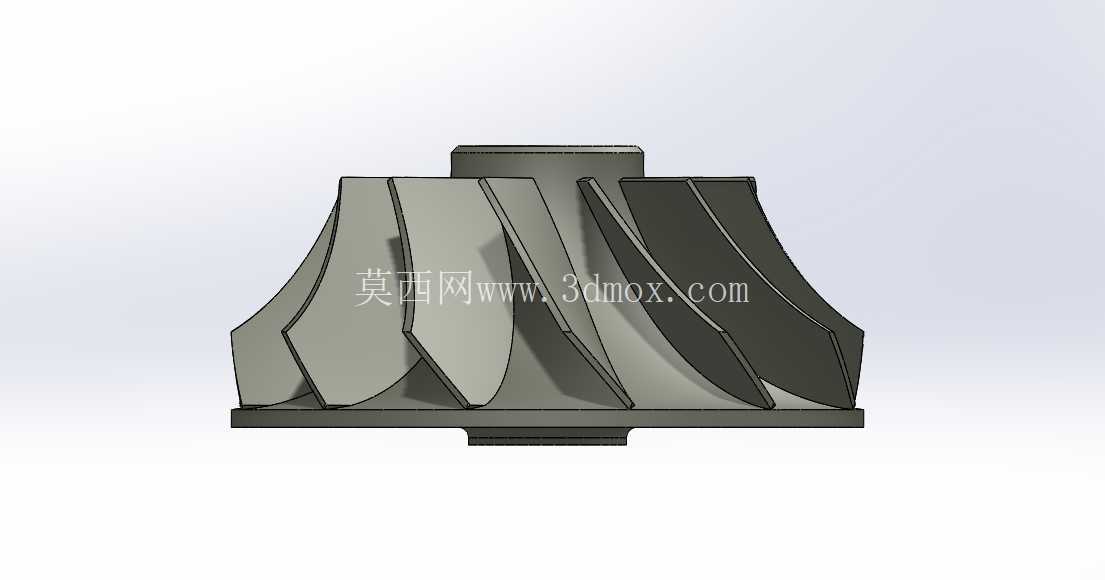

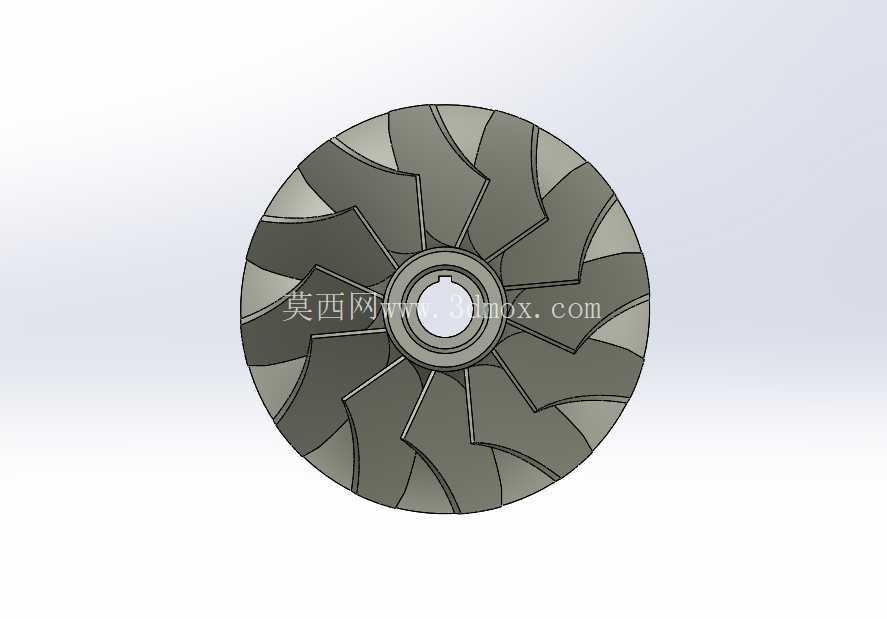

从实际设备适配角度看,该叶轮采用后向式弯曲叶片布局,叶片沿轮毂周向均匀分布,单枚叶片的型线从轮毂处的轴向入口平滑过渡到轮盘外缘的径向出口,这种型线设计可以在流体进入叶轮流道时减少入口冲击损失,同时在流体沿叶片表面向外缘流动的过程中,逐步完成能量转换,避免流道内出现大面积的涡流区,降低流动噪声与能量损耗。叶轮中心设置带键槽的安装轴孔,轴孔与驱动轴采用过渡配合加平键周向固定的安装方式,轴孔端面可根据实际安装需求加装锁紧垫片与轴端挡圈,保证高速旋转状态下叶轮不会出现轴向窜动,适配的安装轴径可根据配套设备的功率等级调整,常规适配15-30mm直径的驱动轴,轮盘整体外径控制在120-180mm区间,安装时需保证叶轮外缘与设备壳体的蜗壳内壁预留3-5mm的径向间隙,间隙过大会导致流体回流降低效率,间隙过小则容易在运行中出现扫膛故障。

设计过程中首先需要结合目标设备的额定流量与扬程参数,通过速度三角形法确定叶片的入口安装角与出口安装角,后向叶片的出口安装角通常控制在25°-45°区间,兼顾效率与压力输出能力;叶片数量选择12枚的周向均布方案,既避免叶片数量过少导致的流道扩散度过大、流体脱流严重的问题,也不会因为叶片数量过多造成流道过窄、流动阻力增大的缺陷。轮盘采用锥形背盘结构,从轮毂处向外缘逐渐减薄,既可以保证叶轮整体的结构刚度,降低高速旋转时的轮盘应力,也能减少轮盘背面与流体的摩擦面积,降低轮盘损失。叶片与轮盘、前盖的连接位置均设置R2-R3的铸造圆角,避免应力集中,若采用铸造工艺生产可选用铸铝或工程塑料材质适配低压输送场景,若采用铣削加工则可选用不锈钢材质适配有腐蚀性流体的输送工况。

在实际设备装配环节,安装前需要对叶轮做静平衡校验,平衡精度等级需达到G6.3以上,对于转速超过3000r/min的应用场景还需追加动平衡测试,避免高速旋转时产生过大的离心振动,损坏轴承与密封件。叶轮入口端与设备的进水口/进风口采用间隙配合,配合面的同轴度公差需控制在0.05mm以内,保证流体可以平顺进入叶轮流道,不会在入口处产生偏流。这类叶轮的结构设计没有设置分体式的前盖,属于半开式叶轮结构,相比闭式叶轮更适合输送含有少量细小固体颗粒的流体,不容易出现流道堵塞的问题,相比全开式叶轮又具备更高的容积效率,适配的工况范围更广,在小型民用供水泵、车间除尘通风机、车载小型增压器等设备上都有大量的同结构应用。建模过程中优先通过曲面放样完成单枚叶片的型面构建,再通过圆周阵列完成所有叶片的布局,最后对所有连接位置做圆角处理与壁厚检查,保证模型可以直接导入仿真软件做流场分析与结构应力校核,也可直接导出用于加工工艺的编制。
