大电流车载电池电源断开开关结构

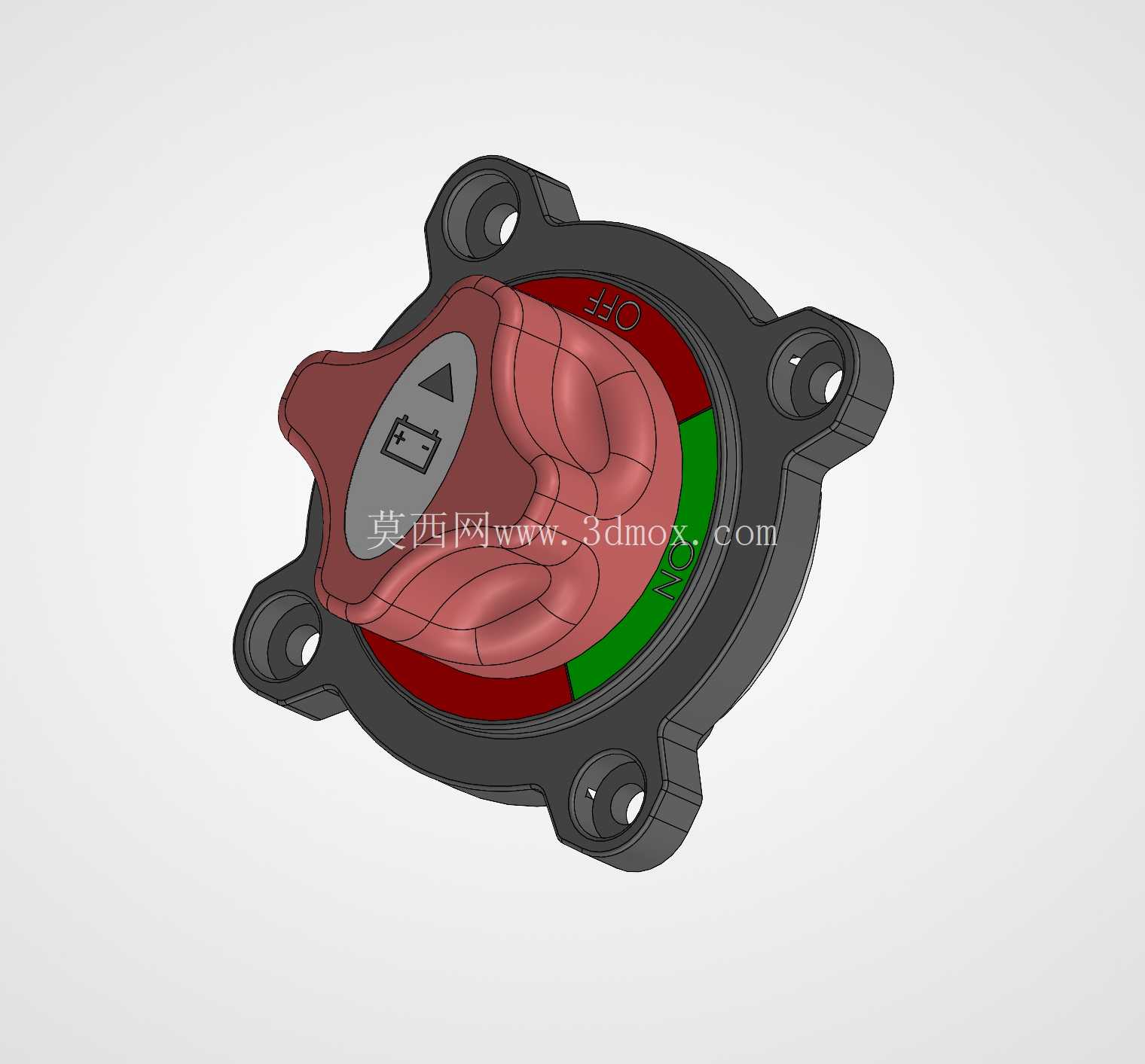

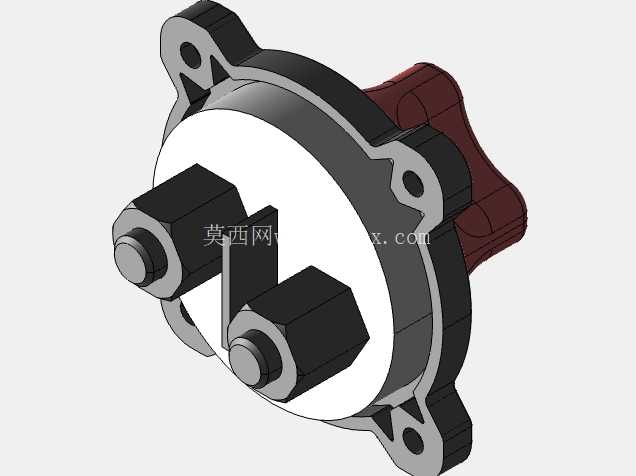

在车载低压配电、改装车应急断电、特种作业车辆电源管控场景里，这类大电流断开开关是整车电源回路里不可缺少的基础部件，日常承担着整车静置断电、维修作业断电、应急故障切断的核心作用，避免车辆长期停放时暗电流持续消耗蓄电池电量，也能在电路出现短路、过载风险时快速手动切断总电源，降低车辆自燃、设备烧损的概率。从结构设计来看，这款开关采用法兰式四安装耳布局，四个带沉孔的安装座沿本体圆周均匀分布，安装时可以通过螺栓直接固定在车辆电瓶支架、配电盒面板或者车身钣金预留位上，沉孔设计能够让螺栓头部完全埋入安装座内，不会突出本体表面干涉旋钮的转动行程，也能避免螺栓外露造成的意外搭电风险。旋钮操作端采用符合人体工学的异形曲面造型，表面做了凹凸纹理处理，即使操作人员佩戴劳保手套也能稳定施力转动，不会出现打滑脱手的情况，旋钮表面预留的标识区域可以清晰标注通断档位，配合本体上的红绿双色指示环，操作人员在光线不佳的作业环境里也能快速判断当前开关的通断状态，不需要额外凑近查看标识。接触结构上，这款开关额定适配50V直流回路，最大承载电流可达300A，内部采用面接触式铜质导电排结构，相比传统点接触的闸刀结构，大电流通过时的接触电阻更低，长时间满负载工作时的温升更小，不会出现局部过热烧蚀触点的问题，转动结构内部设置了定位阻尼结构，旋钮转动到通、断两个档位时会有清晰的档位顿挫感，避免车辆行驶过程中因为振动导致开关自行移位、出现虚接或者意外断电的情况。设计过程中需要重点考量安装边界的匹配性，开关本体的法兰安装孔位要适配主流车载电瓶支架的通用安装尺寸，旋钮的转动半径要预留足够的操作空间，避免安装后旋钮和周边的线束、钣金件发生运动干涉；本体外壳采用高强度耐温工程塑料材质，能够抵御发动机舱内的高低温变化、油污侵蚀以及行车过程中的振动冲击，密封结构做了基础的防尘防泼溅处理，能够适应车载复杂的使用环境，不会因为灰尘堆积、少量溅水导致内部触点接触不良。这类开关的三维建模过程中，需要重点还原旋钮的曲面造型、安装耳的沉孔结构、内部导电件的配合间隙以及档位定位结构的尺寸关系，建模时要充分考虑各个零件之间的装配公差，转动配合部位要预留合理的间隙，避免实际生产装配后出现旋钮卡滞、转动不畅的问题；同时要准确还原通断档位的转动角度，确保旋钮转到指定位置时内部触点能够完全接合或者完全断开，不会出现半接合状态下的拉弧烧蚀问题。从实际选型应用的角度来看，这类开关不仅可以用在传统燃油车的蓄电池总电源控制上，也可以适配房车、工程作业车、电动观光车的低压配电回路，作为手动总电源开关使用，安装时需要注意接线端的载流能力匹配，配套的接线端子要和开关的接线柱尺寸匹配，压接牢固后做好绝缘防护，大电流回路的接线部位要定期检查紧固，避免因为松动导致接触电阻过大发热。
